MIKROTIK MODUL I PENGENALAN MIKROTIK CAPAIAN PEMBELAJARAN Setelah

MIKROTIK MODUL I PENGENALAN MIKROTIK

CAPAIAN PEMBELAJARAN • Setelah mempelajari mudul pengenalan mikrotik ini, Peserta mampu: • Menjelaskan produk-produk dari Mikro. Tik • Menjelaskan jenis-jenis dan seri Mikro. Tik Router. Board • Menjelaskan level-level yang ada pada Mikro. Tik Router. OS • Melakukan installasi Mikro. Tik Router. OS pada PC • Mengembalikan konfigurasi dasar dari Mikro. Tik Router. Board

TENTANG MIKROTIK • Merupakan perusahaan yang mengembangkan perangkat keras (Hardware) maupun perangkat lunak (Software) • Produk yang dibuat dikhususkan untuk digunakan oleh ISP (Internet Service Provider), Companies (Perusahaan-Perusahaan) dan Individuals (Pemakaian Pribadi) • Misi Mikrotik Membuat Teknologi Internet lebih cepat, lebih kuat dan terjangkau untuk jangkauan yang lebih luas dari pengguna

MIKROTIK? • Perusahaan di kota Riga, Latvia ”Pecahan” negara Uni Soviet atau Rusia • http: //www. mikrotik. com/

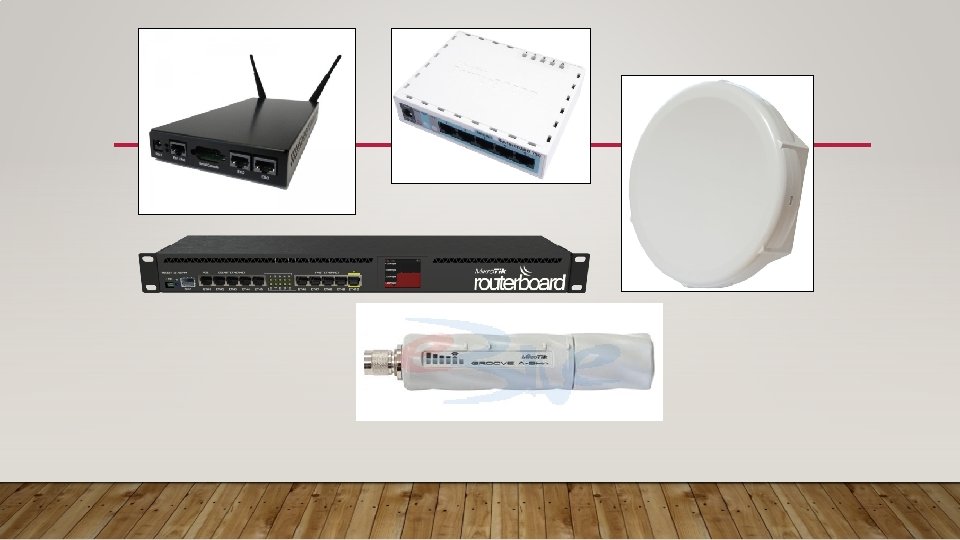

PRODUK MIKROTIK • HARDWARE • Router (Mikro. Tik Router. Board) • Switch • Antena • SOFTWARE • Mikrotik Router. OS

MAKNA SERI MIKROTIK ROUTERBOARD #1 • jenis-jenis penamaan routerboard Mikrotik dimana terdapat empat jenis penamaan mikrotik Router. Board yaitu: • Kode 3 digit (contohnya RB 750, RB 443 dan RB 951) • Kata (contohnya Omni. Tik, Groove dan SXT) • Non Standar (contohnya RB 1100 dan RB 2100) • CCR (CCR 1016 -12 G dan CCR 1072 -1 G-8 S+)

ROUTERBOARD KODE 3 DIGIT #1 • Routerboard Mikro. Tik memiliki sistem kode tertentu. Berikut contoh Penamaan Router. Board 3 digit nomor

ROUTERBOARD KODE 3 DIGIT #2 • Contoh RB 951 Ui-2 Hn. D mengandung arti: • RB = Router. Board • 9 = Routerboard tersebut merupakan seri 900 • 5 = mempunyai 5 buah port Ethernet • 1 = Mempunyai 1 buah wireless • U = U berarti mempunyai port USB • i = berarti salah satu port mengeluarkan Po. E • 2 Hn. D = 2 berarti support terhadap band 2, 4 GHz; H (higth Power); n (menggunakan arsitektur wireless IEEE 802. 11 n) dan D (Dual Chain)

ROUTERBOARD KODE 3 DIGIT #3 • Fitur tambahan yang mengikuti penamaan pada sebuah Router. Board Mikrotik, anda bisa lihat pada kode berikut ini: • U = Terdapat Port USB • P = Memiliki injektor Po. E • I = Salah satu port (biasanya yang terakhir) bisa mengeluarkan Po. E • A = Memori atau licensi lebih tinggi • H = Prosessor lebih tinggi • L = Edisi Light, Biasanya beberapa hardware dikurangi • F = Memiliki port SFP (Fiber Optic) • E = PCI yang tersedia adalah type PCIExpress • X<N> = Jumlah Core • G = Memiliki port Gigabit

PENAMAAN LAIN ROUTERBOARD • Penamaan routerboard dengan nama • Tidak seribet dengan penamaan 3 digit. Penamaan biasanya berupa Nama diikuti dengan Fitur. Contoh nama: Omni. TIK, Groove, SXT, SEXTANT, Metal, LHG, Dyna. Dish, c. AP, w. AP • Penamaan Non-Standar • Penamaan Routerboard lebih dari 3 digit misalnya RB 1100 U, RB 2011 Ui dan lainnya • Penamaan Khusus • Cloud. Core. Router (CCR) • Cloud. Router. Switch (CRS) • Cloud. Smart. Switch (CSS)

MIKROTIK ROUTEROS • Merupakan Sistem Operasi dari perangkat Mikro. Tik Router. Board • Dapat juga diinstall pada computer Desktop (PC) atau pada mesin virtual (virtual Machine) seperti VMWare, Virtual. Box dll • Fitur Mikrotik Router. OS • • • Router, Firewall Bandwidth Management / User Manager Full 80211 1/b/g/n/ac Support Point to Point Tunneling (PPTP, PPPo. E, open VPN) DHCP / Proxy / Hot. Spot Dan banyak lagi

SERI MIKROTIK ROUTEROS • MIPSBE CRS, DISC, LDF, LHG, Net. Box, Net. Metal, Power. Box, QRT, RB 9 xx, h. AP ac, h. AP ac lite, m. ANTBox, m. AP, RB 4 xx, c. AP, h. EX, w. AP, Base. Box, Dyna. Dish, RB 2011, SXT, Omni. Tik, Groove, Metal, Sextant, RB 7 xx • SMIPS h. AP Lite • TILE CCR • PPC RB 3 xx, RB 600, RB 8 xx, RB 1 xxx • ARM RB 3011 • x 86 RB 230, X 86 (Komputer PC) • MIPSLE RB 1 xx, RB 5 xx, Crossroads • MMIPS RB 750 Gr 3

LISENSI LEVEL MIKROTIK ROUTEROS • Level 0 (gratis) tidak membutuhkan lisensi untuk menggunakannya dan penggunaan fitur hanya dibatasi selama 24 jam setelah instalasi dilakukan. • Level 1 (demo) pada level ini hanya fungsi routing standar dengan 1 pengaturan yang dapat dilakukan serta tidak memiliki limitasi waktu untuk menggunakannya. • Level 3 sudah mencakup level 1 ditambah dengan kemampuan untuk menajemen segala perangkat keras yang berbasiskan Kartu Jaringan atau Ethernet dan pengelolan perangkat wireless tipe klien. • Level 4 sudah mencakup level 1 dan 3 ditambah dengan kemampuan untuk mengelola perangkat wireless tipe akses poin. • Level 5 mencakup level 1, 3 dan 4 ditambah dengan kemampuan mengelola jumlah pengguna hotspot yang lebih banyak. • Level 6 mencakup semua level dan tidak memiliki limitasi apapun.

LISENSI LEVEL MIKROTIK ROUTEROS Level number Wireless Client and Bridge Wireless AP Synchronous interfaces Eo. IP tunnels PPPo. E tunnels PPTP tunnels L 2 TP tunnels VLAN interfaces 1 (DEMO) 3 (ISP) 4 (WISP) 5 (WISPAP) 6 (Controller) - - yes - - - yes yes 1 1 1 unlimited 200 200 200 unlimited 500 unlimited unlimited P 2 P firewall rules 1 unlimited NAT rules Hot. Spot active users RADIUS client Queues Web proxy RIP, OSPF, BGP protocols 1 unlimited 1 1 200 500 unlimited - 1 - yes unlimited yes - yes configuration erased on upgrade yes Upgrade yes

MENGHUBUNGKAN MIKROTIK DENGAN LAPTOP • Null Modem Cable • Ethernet Cabel • Wifi Default IP Mikrotik adalah 192. 168. 88. 1 User : admin Password:

PERTAMA KALI AKSES MIKROTIK • WINBOX https: //download 2. mikrotik. com/routero s/winbox/3. 11/winbox. exe • Web. Fig Access IP Mikrotik via browser • SSH Menggunakan aplikasi seperti putty • Telnet Menggunakan aplikasi seperti putty • Terminal jika menggunakan koneksi port serial

ACCESS VIA WINBOX

ACCESS VIA WEBFIG

ACCESS VIA SSH

ACCESS VIA TELNET

HARD RESET MIKROTIK ROUTEROS 2. Dalam kondisi tombol resset ditekan, hidupkan mikrotik (pasang power mikrotik) 1. Gunakan pensil atau benda tajam lainnya (jangan terlalu tajam) untuk menekan tombol reset pada saat mikrotik mati (tidak ada daya) 3. Tunggu sampai bunyi suara beep, lalu tombol reset dilepas

SOFT RESET VIA WINBOX / WEBFIG • Klik [SYSTEM] [Reset Configuration] • Centang pilihan • No Default conf. • Do Not Backup • Klik [Reset Configuration • Tunggu sampai Mikro. Tik Restart dan hidup lagi

SOFT RESET VIA SSH / TELNET • Ketik >> system reset-configuration [ENTER] • Ketik Y [ENTER] • Tunggu sampai mikrotik restart dan hidup lagi

INSTAL MIKROTIK ROUTEROS DI PC Pengenalan Mikrotik

PERSIAPAN • Cara install Mikro. Tik Router. OS di PC (Komputer Personal) sama dengan install Microsoft Windows. Hal-hal yang harus dipersiapkan adalah: • Download ISO mikrotik di https: //download 2. mikrotik. com/routeros/6. 37. 5/mikrotik 6. 37. 5. iso • Membuat CD Bootable Mikrotik / USB Bootable Mikrotik (jika menggunakan USB) • Atur Bios Komputer, supaya booting pertama kali melalui CD / USB • Masukan CD / Colok USB, kemudian restart computer. • Jika berhasil maka akan muncul tampilan seperti slide berikutnya>> • NB: Cara install di Virtual Machine (Virtual. Box) akan dijelaskan pada persentasi berikutnya

INSTALL MIKROTIK ROUTEROS DI PC

INSTALL MIKROTIK ROUTEROS DI PC • Tekan A untuk memilih semua package • Tekan i untuk melakukan installasi • Pilih N • Pilih Y untuk melanjutkan

INSTALL MIKROTIK ROUTEROS DI PC • Tekan [ENTER] untuk restart komputer

INSTALL MIKROTIK ROUTEROS DI PC • Masukan user admin dan password kosong

TERIMA KASIH
