Mikroskopie v materiálovém výzkumu Jan Jetenský Gymnázium Český Brod 15. 6. 2010

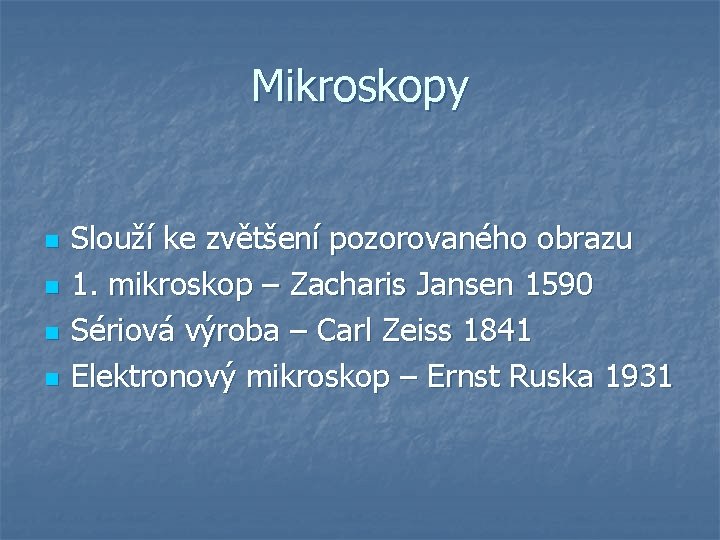

Mikroskopy n n Slouží ke zvětšení pozorovaného obrazu 1. mikroskop – Zacharis Jansen 1590 Sériová výroba – Carl Zeiss 1841 Elektronový mikroskop – Ernst Ruska 1931
Optický mikroskop n n Soustava čoček – objektiv a okulár Pozorujeme skutečný, zvětšený a převrácený obraz Zvětšení maximálně 2000 x Obraz je barevný

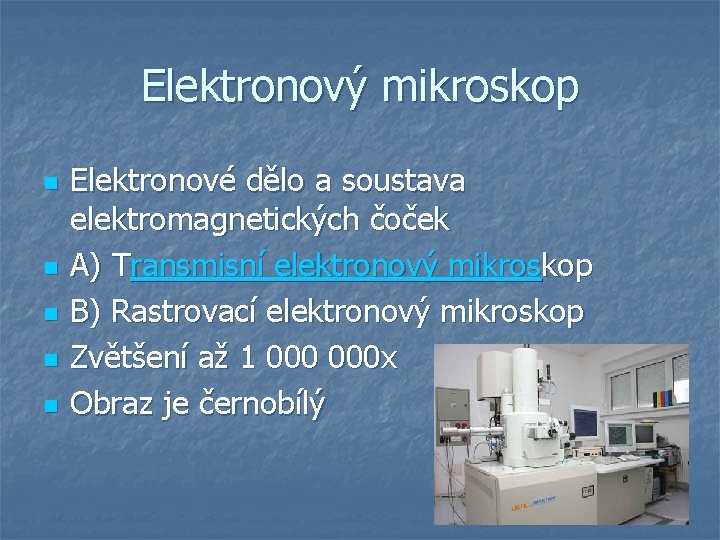

Elektronový mikroskop n n n Elektronové dělo a soustava elektromagnetických čoček A) Transmisní elektronový mikroskop B) Rastrovací elektronový mikroskop Zvětšení až 1 000 x Obraz je černobílý
Zirkoniová trubička n n n Obal palivových článků v JE Vystavena teplotě 1150°C na 6 minut Prudce zchlazena Připraven výbrus Podroben analýze
Průřez trubičky 150 x
Porovnání mikroskopu optického a elektronového
Průřez 1000 x
Detail jehliček – 3000 x (nom. ) n Snímek z řádkovacího el. mikroskopu
Závěr n n Zkoumali jsme trubku ze slitiny Zr a Nb Použili jsme optický i elektronový mikroskop Analyzovali jsme povrch vzorku Využití mikroskopů
Poděkování n n Fakultě jaderné a fyzikálně inženýrské ČVUT Ing. Janu Adámkovi
Děkuji za pozornost!
Reference 1)Přispěvatelé Wikipedie, Mikroskop [online], Wikipedie: Otevřenáencyklopedie, c 2010, Datum poslední revize 11. 05. 2010, 20: 37 UTC, [získáno 15. 06. 2010] http: //cs. wikipedia. org/w/index. php? title=Mikroskop&oldid=5330761 2)Electron microscope. (2010, June 2). In Wikipedia, The Free Encyclopedia. Retrieved http: //en. wikipedia. org/w/index. php? title=Electron_microscope&oldid=36 5666434 3)PřispěvateléWikipedie, Elektronový mikroskop [online], Wikipedie: Otevřená encyklopedie, c 2010, Datum poslední revize 15. 05. 2010, 16: 01 UTC, [ získáno 15. 06. 2010] http: //cs. wikipedia. org/w/index. php? title=Elektronov%C 3%BD_mikrosko p&oldid=5346197 n 4) Google. cz [získáno 15. 6. 2010], http: //visual. merriam-webster. com/science/physics-optics/magnifyingglass microscopes/cross-section-an-electron-microscope. php
