Mikroprosesor Bab 2 Jenis Mikroprosesor Kategori Teknologi Bahan

Mikroprosesor Bab 2: Jenis Mikroprosesor Kategori: Teknologi Bahan Lebar Bus Data Pabrik Pembuat Generasi Jenis Instruksi Jenis Mikroprosesor 1

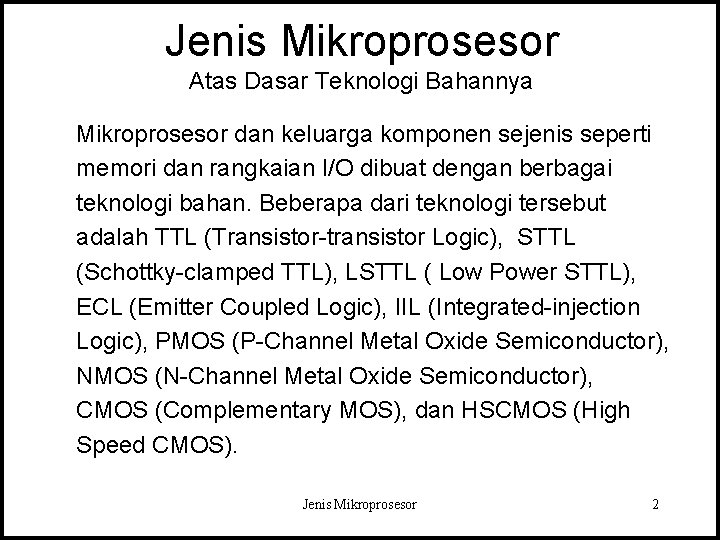

Jenis Mikroprosesor Atas Dasar Teknologi Bahannya Mikroprosesor dan keluarga komponen sejenis seperti memori dan rangkaian I/O dibuat dengan berbagai teknologi bahan. Beberapa dari teknologi tersebut adalah TTL (Transistor-transistor Logic), STTL (Schottky-clamped TTL), LSTTL ( Low Power STTL), ECL (Emitter Coupled Logic), IIL (Integrated-injection Logic), PMOS (P-Channel Metal Oxide Semiconductor), NMOS (N-Channel Metal Oxide Semiconductor), CMOS (Complementary MOS), dan HSCMOS (High Speed CMOS). Jenis Mikroprosesor 2

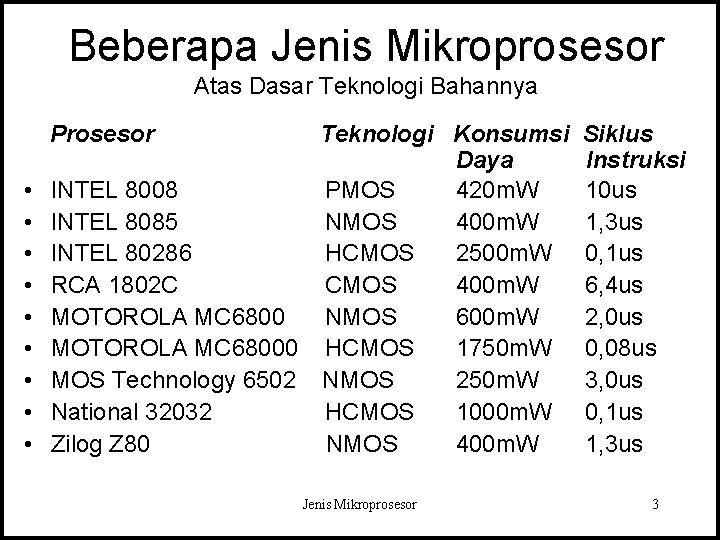

Beberapa Jenis Mikroprosesor Atas Dasar Teknologi Bahannya Prosesor • • • Teknologi Konsumsi Daya INTEL 8008 PMOS 420 m. W INTEL 8085 NMOS 400 m. W INTEL 80286 HCMOS 2500 m. W RCA 1802 C CMOS 400 m. W MOTOROLA MC 6800 NMOS 600 m. W MOTOROLA MC 68000 HCMOS 1750 m. W MOS Technology 6502 NMOS 250 m. W National 32032 HCMOS 1000 m. W Zilog Z 80 NMOS 400 m. W Jenis Mikroprosesor Siklus Instruksi 10 us 1, 3 us 0, 1 us 6, 4 us 2, 0 us 0, 08 us 3, 0 us 0, 1 us 1, 3 us 3

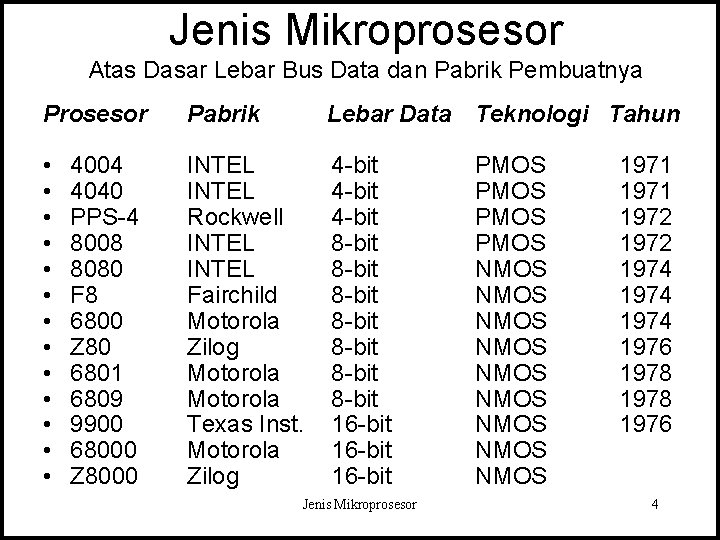

Jenis Mikroprosesor Atas Dasar Lebar Bus Data dan Pabrik Pembuatnya Prosesor Pabrik Lebar Data Teknologi Tahun • • • • INTEL Rockwell INTEL Fairchild Motorola Zilog Motorola Texas Inst. Motorola Zilog 4 -bit 8 -bit 8 -bit 16 -bit PMOS NMOS NMOS NMOS 4004 4040 PPS-4 8008 8080 F 8 6800 Z 80 6801 6809 9900 68000 Z 8000 Jenis Mikroprosesor 1971 1972 1974 1976 1978 1976 4

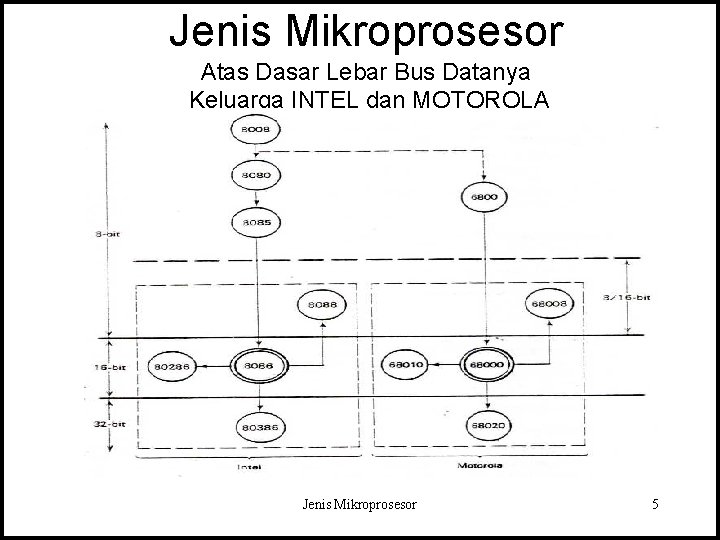

Jenis Mikroprosesor Atas Dasar Lebar Bus Datanya Keluarga INTEL dan MOTOROLA Jenis Mikroprosesor 5

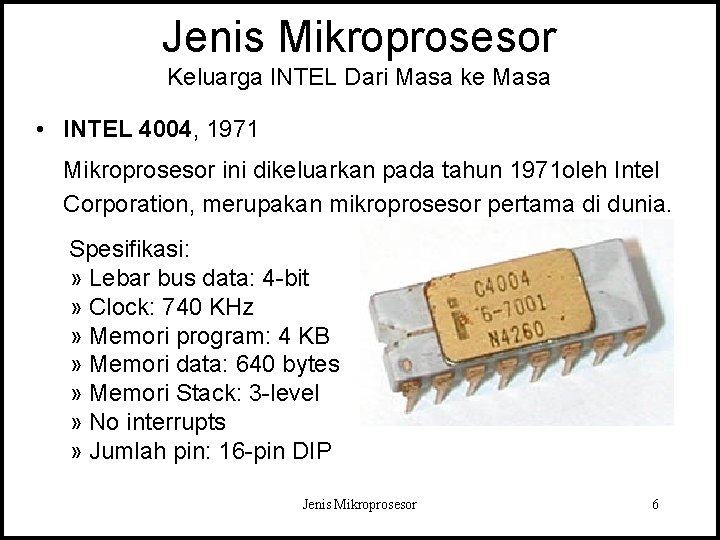

Jenis Mikroprosesor Keluarga INTEL Dari Masa ke Masa • INTEL 4004, 1971 Mikroprosesor ini dikeluarkan pada tahun 1971 oleh Intel Corporation, merupakan mikroprosesor pertama di dunia. Spesifikasi: » Lebar bus data: 4 -bit » Clock: 740 KHz » Memori program: 4 KB » Memori data: 640 bytes » Memori Stack: 3 -level » No interrupts » Jumlah pin: 16 -pin DIP Jenis Mikroprosesor 6

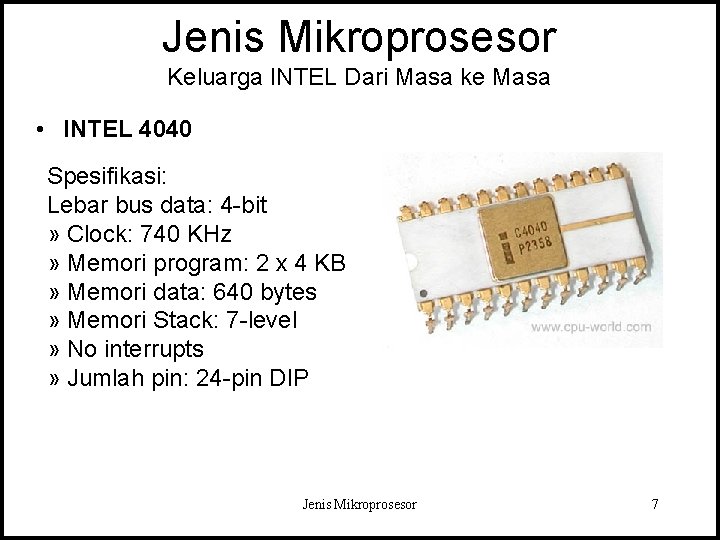

Jenis Mikroprosesor Keluarga INTEL Dari Masa ke Masa • INTEL 4040 Spesifikasi: Lebar bus data: 4 -bit » Clock: 740 KHz » Memori program: 2 x 4 KB » Memori data: 640 bytes » Memori Stack: 7 -level » No interrupts » Jumlah pin: 24 -pin DIP Jenis Mikroprosesor 7

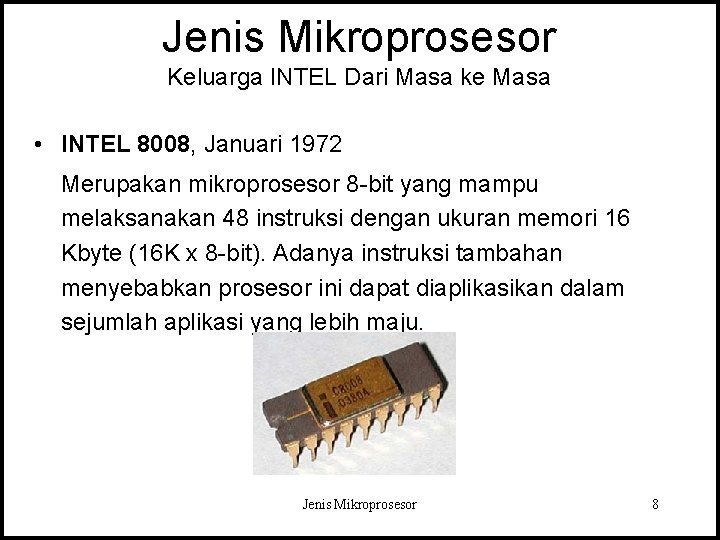

Jenis Mikroprosesor Keluarga INTEL Dari Masa ke Masa • INTEL 8008, Januari 1972 Merupakan mikroprosesor 8 -bit yang mampu melaksanakan 48 instruksi dengan ukuran memori 16 Kbyte (16 K x 8 -bit). Adanya instruksi tambahan menyebabkan prosesor ini dapat diaplikasikan dalam sejumlah aplikasi yang lebih maju. Jenis Mikroprosesor 8

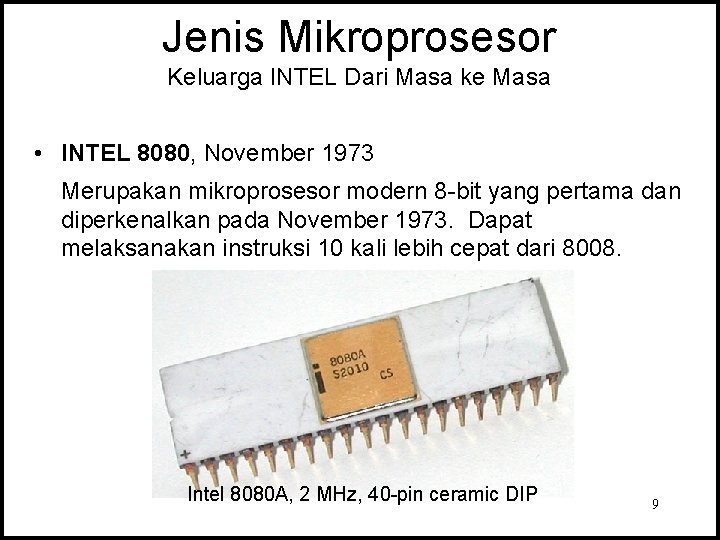

Jenis Mikroprosesor Keluarga INTEL Dari Masa ke Masa • INTEL 8080, November 1973 Merupakan mikroprosesor modern 8 -bit yang pertama dan diperkenalkan pada November 1973. Dapat melaksanakan instruksi 10 kali lebih cepat dari 8008. Intel 8080 A, 2 MHz, 40 -pin ceramic DIP 9

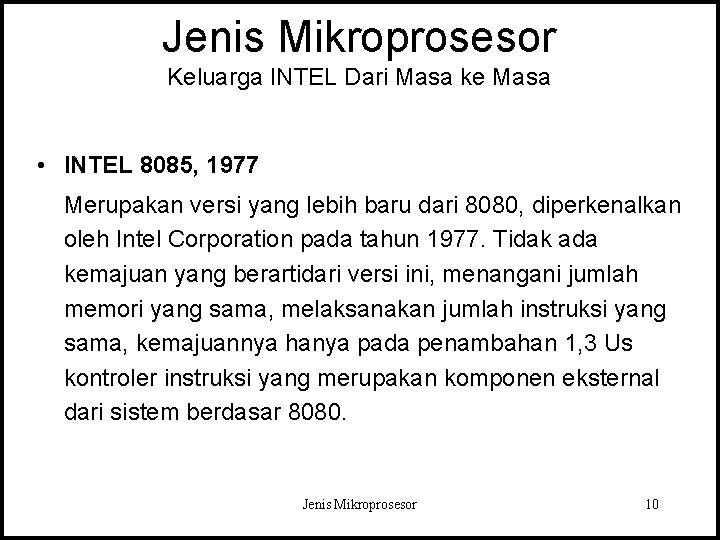

Jenis Mikroprosesor Keluarga INTEL Dari Masa ke Masa • INTEL 8085, 1977 Merupakan versi yang lebih baru dari 8080, diperkenalkan oleh Intel Corporation pada tahun 1977. Tidak ada kemajuan yang berartidari versi ini, menangani jumlah memori yang sama, melaksanakan jumlah instruksi yang sama, kemajuannya hanya pada penambahan 1, 3 Us kontroler instruksi yang merupakan komponen eksternal dari sistem berdasar 8080. Jenis Mikroprosesor 10

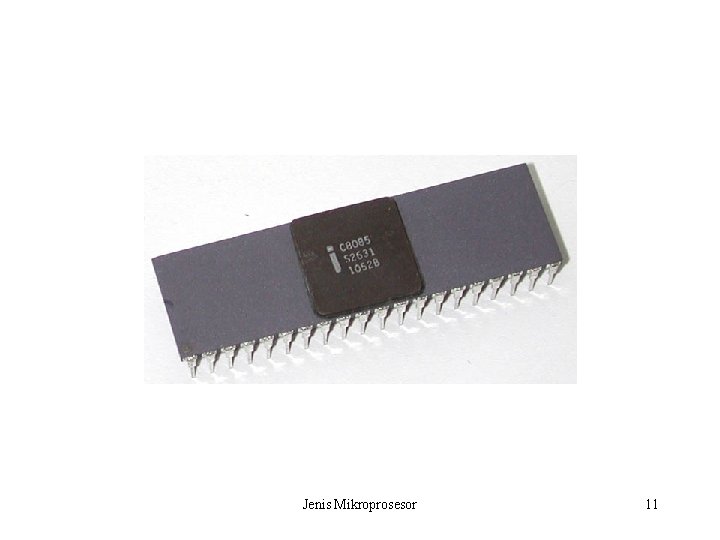

Jenis Mikroprosesor 11

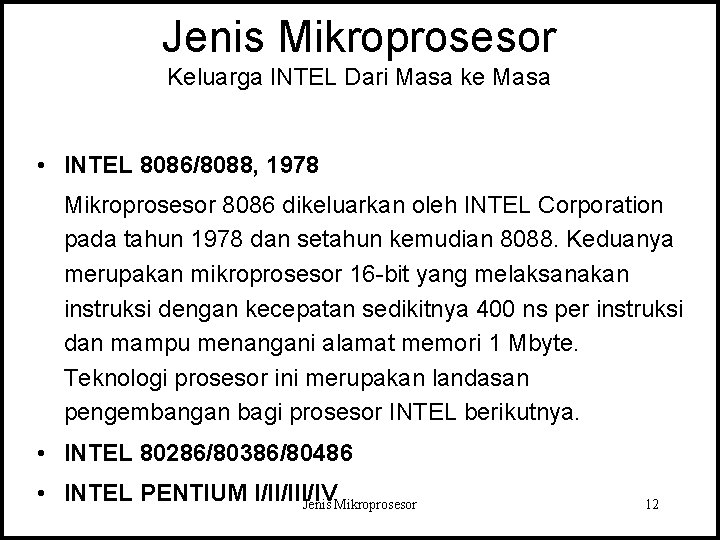

Jenis Mikroprosesor Keluarga INTEL Dari Masa ke Masa • INTEL 8086/8088, 1978 Mikroprosesor 8086 dikeluarkan oleh INTEL Corporation pada tahun 1978 dan setahun kemudian 8088. Keduanya merupakan mikroprosesor 16 -bit yang melaksanakan instruksi dengan kecepatan sedikitnya 400 ns per instruksi dan mampu menangani alamat memori 1 Mbyte. Teknologi prosesor ini merupakan landasan pengembangan bagi prosesor INTEL berikutnya. • INTEL 80286/80386/80486 • INTEL PENTIUM I/II/IV Jenis Mikroprosesor 12

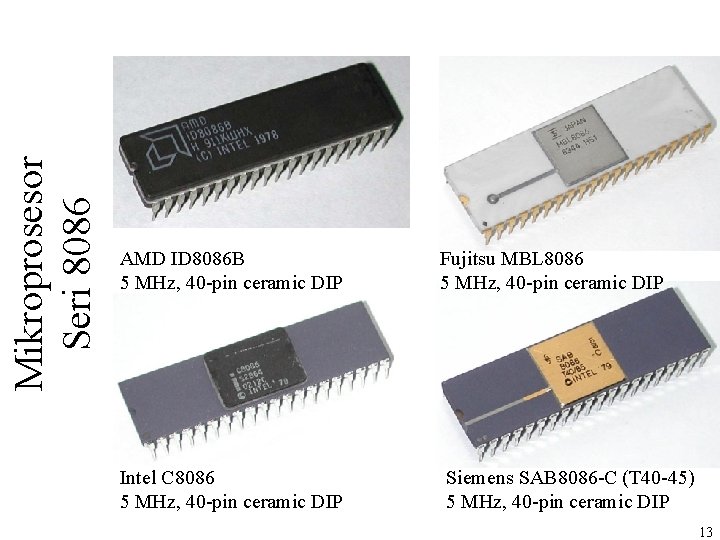

Mikroprosesor Seri 8086 AMD ID 8086 B 5 MHz, 40 -pin ceramic DIP Fujitsu MBL 8086 5 MHz, 40 -pin ceramic DIP Intel C 8086 5 MHz, 40 -pin ceramic DIP Siemens SAB 8086 -C (T 40 -45) 5 MHz, 40 -pin ceramic DIP 13

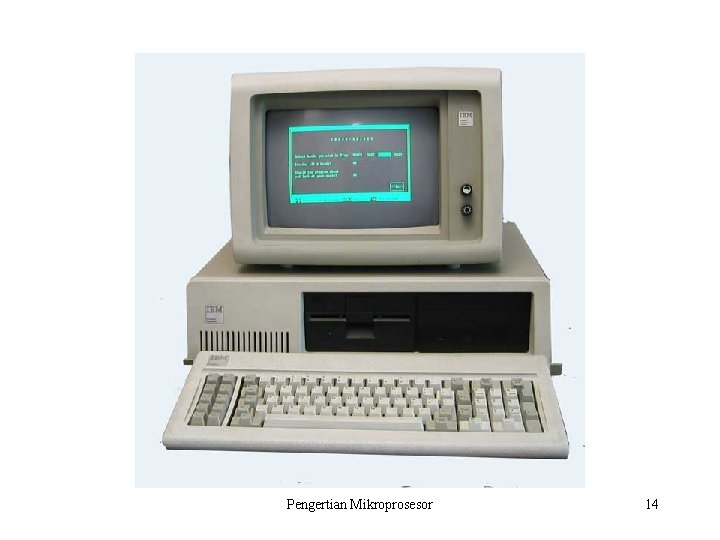

Pengertian Mikroprosesor 14

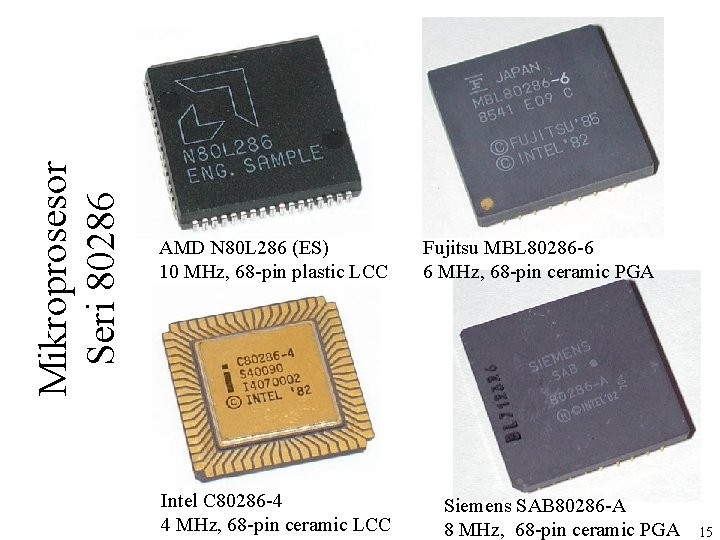

Mikroprosesor Seri 80286 AMD N 80 L 286 (ES) 10 MHz, 68 -pin plastic LCC Intel C 80286 -4 4 MHz, 68 -pin ceramic LCC Fujitsu MBL 80286 -6 6 MHz, 68 -pin ceramic PGA Siemens SAB 80286 -A 8 MHz, 68 -pin ceramic PGA 15

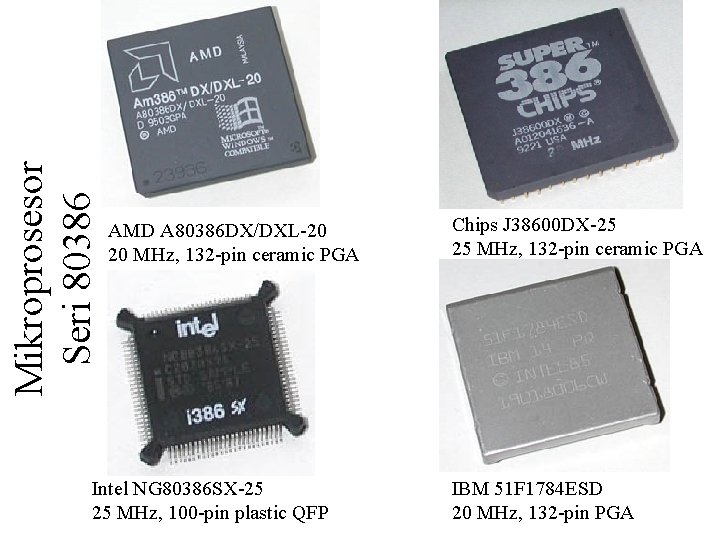

Mikroprosesor Seri 80386 AMD A 80386 DX/DXL-20 20 MHz, 132 -pin ceramic PGA Intel NG 80386 SX-25 25 MHz, 100 -pin plastic QFP Chips J 38600 DX-25 25 MHz, 132 -pin ceramic PGA IBM 51 F 1784 ESD 20 MHz, 132 -pin PGA

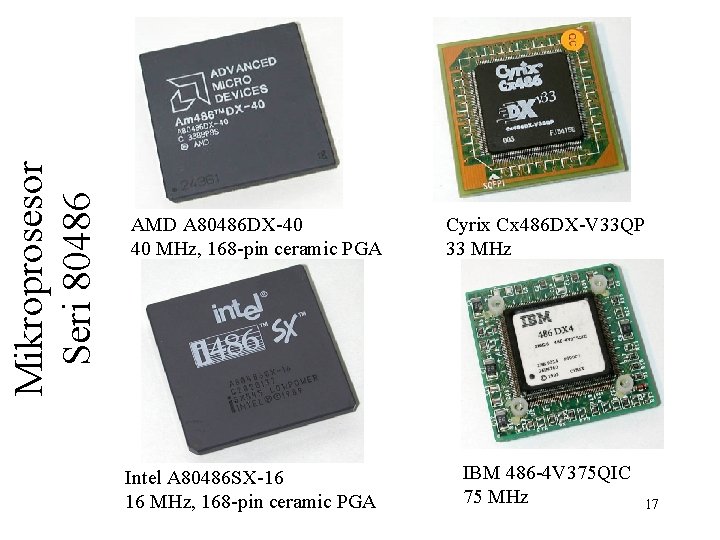

Mikroprosesor Seri 80486 AMD A 80486 DX-40 40 MHz, 168 -pin ceramic PGA Cyrix Cx 486 DX-V 33 QP 33 MHz Intel A 80486 SX-16 16 MHz, 168 -pin ceramic PGA IBM 486 -4 V 375 QIC 75 MHz 17

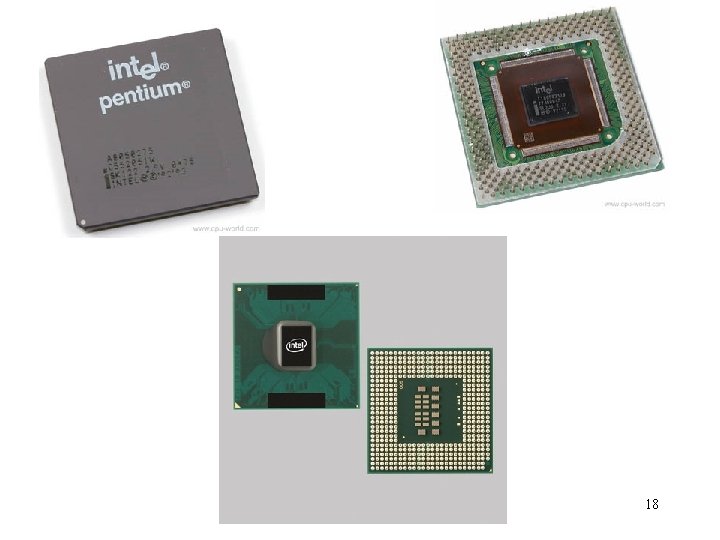

Pengertian Mikroprosesor 18

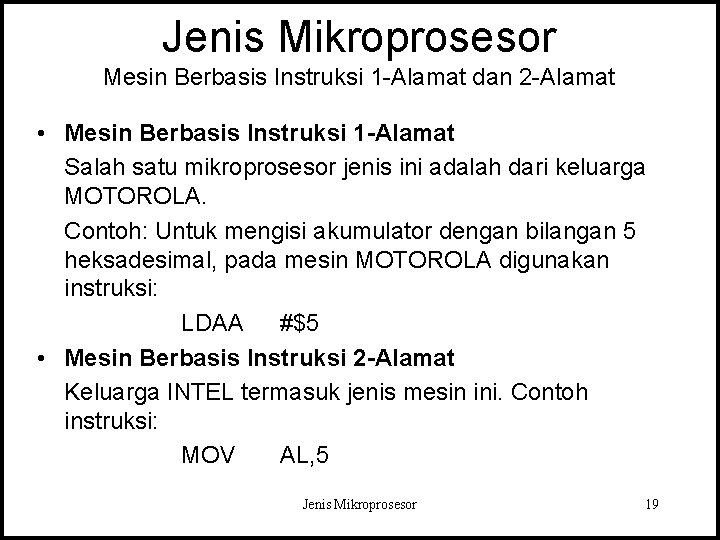

Jenis Mikroprosesor Mesin Berbasis Instruksi 1 -Alamat dan 2 -Alamat • Mesin Berbasis Instruksi 1 -Alamat Salah satu mikroprosesor jenis ini adalah dari keluarga MOTOROLA. Contoh: Untuk mengisi akumulator dengan bilangan 5 heksadesimal, pada mesin MOTOROLA digunakan instruksi: LDAA #$5 • Mesin Berbasis Instruksi 2 -Alamat Keluarga INTEL termasuk jenis mesin ini. Contoh instruksi: MOV AL, 5 Jenis Mikroprosesor 19

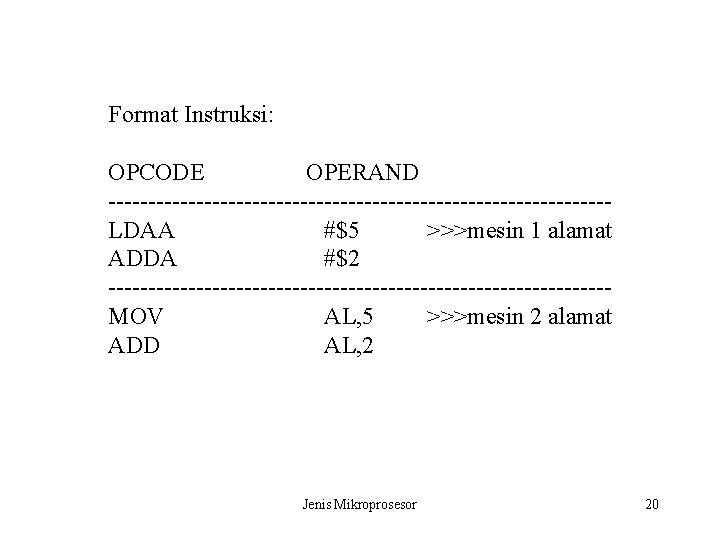

Format Instruksi: OPCODE OPERAND -------------------------------LDAA #$5 >>>mesin 1 alamat ADDA #$2 -------------------------------MOV AL, 5 >>>mesin 2 alamat ADD AL, 2 Jenis Mikroprosesor 20
