Mikroprocesory

Mikroprocesor, zwany potocznie procesorem, określany również skrótem CPU (ang. Central Processing Unit – jednostka centralna, centralna jednostka obliczeniowa) Mikroprocesor odpowiedzialny jest za wykonywanie większości obliczeń systemowych i operacji przetwarzania danych. Mikroprocesor to skomplikowany układ cyfrowy o wielkim stopniu integracji, wykonujący operacje matematyczne i logiczne, zamknięty w szczelnej obudowie. Fizycznie mikroprocesor to krzemowa płytka zawierająca miliony tranzystorów, uzyskana podczas skomplikowanego procesu produkcyjnego.

Podstawowymi elementami mikroprocesora są tranzystory umożliwiające blokowanie lub przepływ prądu Strukturę logiczną mikroprocesora reprezentują bramki logiczne budowane na bazie odpowiedni połączonych tranzystorów. Połączenie bramek w odpowiednie układy tworzy kolejne struktury wewnętrznej budowy procesora.

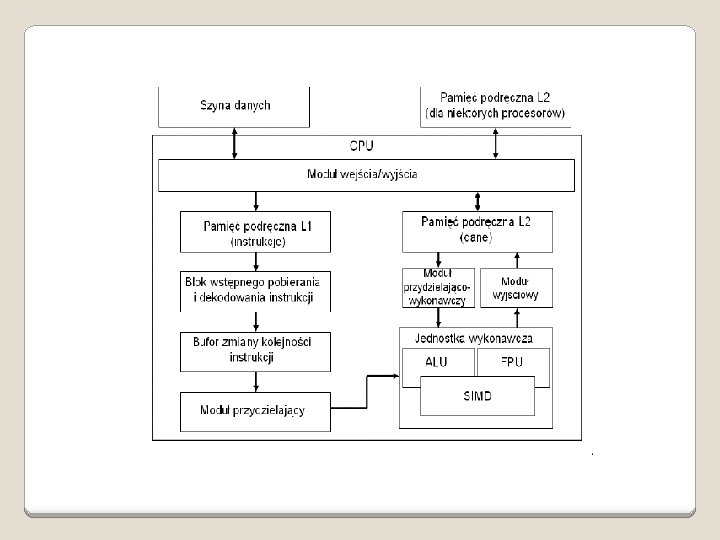

Podstawowe elementy każdego procesora: • układ sterowania CU (ang. Control Unit) odpowiedzialny za sterowanie blokami mikroprocesora • jednostka arytmetyczno – logiczna ALU (ang. Arithmetic Logic Unit) odpowiedzialna za wykonywanie przez mikroprocesor operacji arytmetycznych na liczbach naturalnych • jednostka zmiennoprzecinkowa FPU (ang. Floating Point Unit) wykonująca operacje arytmetyczne na liczbach zmiennoprzecinkowych • zespół rejestrów do przechowywania danych i wyników • pamięć cache (pamięć podręczna) przyspiesza dostęp do relatywnie wolnej pamięci RAM. Charakteryzuje się bardzo krótkim czasem dostępu. Jest używana do przechowywania danych, które będą w niedługim czasie przetwarzane. Na współczesnych procesorach są 2 lub 3 poziomy pamięci cache: L 1(zintegrowana z procesorem), a także L 2 i L 3 (umieszczone w jednym chipie razem z procesorem, lub na płycie głównej).

Cechy procesora: • długość słowa (liczba bitów), na którym wykonywane są podstawowe operacje obliczeniowe. Jeśli słowo ma np. 32 bity, mówimy że procesor jest 32 -bitowy. • taktowanie procesora, szybkość z jaką wykonuje on rozkazy. Przy danej architekturze procesora, szybkość ta w znacznym stopniu zależy od czasu trwania pojedynczego taktu • ilość rdzeni • częstotliwość taktowania magistrali FSB

Główni producenci procesorów: • • IBM INTEL AMD Motorola

Działanie mikroprocesora wykonywanych zadań: • • • można opisać pobranie rozkazu z pamięci dekodowanie rozkazu, odczyt rejestrów wykonywanie rozkazu pobranie argumentów z pamięci zapisanie wyniku operacji w pamięci jako ciąg

Magistrale mikroprocesora Magistrala (ang. Bus) jest zestawem ścieżek łączących jednocześnie kilka komponentów umożliwiających komunikację między nimi. Magistrale można parametrów: scharakteryzować • szerokość (bity) • szybkość (Hz) Magistrale dzielimy na: • • magistrale magistralę danych adresową pamięci sterującą za pomocą dwóch

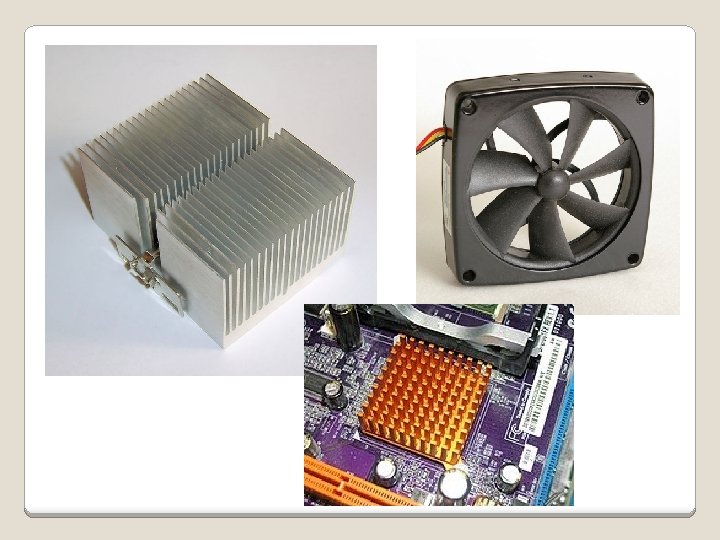

Odprowadzanie ciepła Nowe mikroprocesory budowane są na bazie milionów tranzystorów, które nagrzewają się podczas pracy, co przekładają się na wzrost temperatury całego rdzenia. Najpopularniejsza metodą zmniejszenia temperatury mikroprocesora jest zastosowanie radiatora, czyli ożebrowanego elementu odlanego z aluminium lub miedzi, który przyspiesza odprowadzanie ciepła do atmosfery. W celu zwiększenia wydajności radiatory wyposaża się w wentylatory. Istnieją również bardziej wyrafinowane metody zbijania temperatury na mikroprocesorze, na przykład chłodzenie cieczą o obiegu zamkniętym lub otwartym.
