Bauteile Um immer den Überblick zu bewahren, ist es sehr hilfreich alle Bauteile erstmal zu sortieren. optionaler Extensionport

Vorbereitung der Taster Auf der Rückseite der Taster sind zwei Plastikstifte, diese können leicht mit dem Seitenschneider oder Cutter (Teppichmesser) abgeschnitten werden.

Anstecken der Taster Achte darauf, dass die Beine der Taster nicht verbogen sind und drücke sie dann mit etwas Kraft in die Bohrungen. [Polung spielt keine Rolle. ]

Vorbereitung der Dioden Schneide die beiden Dioden mit dem Seitenschneider aus dem Gurt (Pappstreifen). Du erkennst sie an dem gläsernen Gehäuse, der roten Farbe und dem schwarzen Strich.

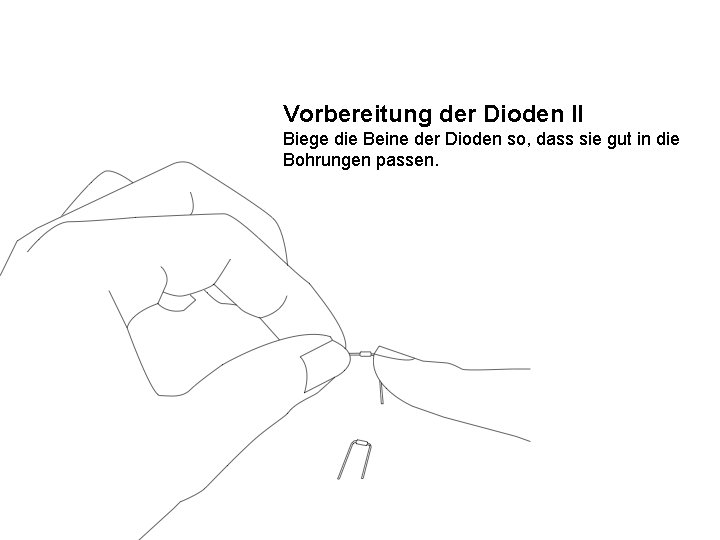

Vorbereitung der Dioden II Biege die Beine der Dioden so, dass sie gut in die Bohrungen passen.

optional Bestückungsseite – löten auf der Rückseite (außer für die Batteriehalter)! Bei den Dioden muss man die Richtung beachten, in der sie eingesetzt werden!

Einstecken der Dioden Bei den Dioden ist es ganz wichtig, dass sie richtig herum eingesteckt werden. Der schwarze Strich muss auf der linken Seite sein, wie auf der Platine.

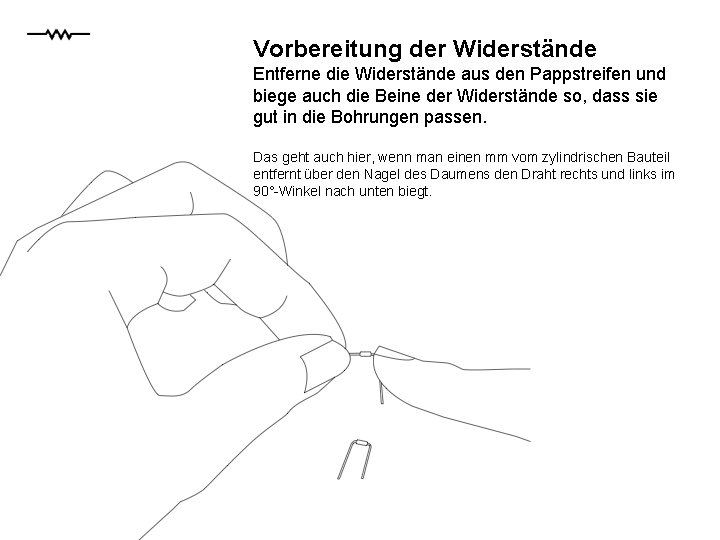

Vorbereitung der Widerstände Entferne die Widerstände aus den Pappstreifen und biege auch die Beine der Widerstände so, dass sie gut in die Bohrungen passen. Das geht auch hier, wenn man einen mm vom zylindrischen Bauteil entfernt über den Nagel des Daumens den Draht rechts und links im 90°-Winkel nach unten biegt.

Der 10 k Widerstand Es gibt nur einen Widerstand mit 10 Kilo Ohm. Er wird links vom Mikrocontroller montiert. [Die Polung spielt keine Rolle. ]

Widerstände Die Widerstandswerte lassen sich an den Farbringen ablesen. Ein Ohm entspricht einem R und Tausend Ohm sind mit k für Kilo Ohm bezeichnet. 7 x 75 R 2 x 1 k 5 x 3. 3 k 7 x 8. 2 k 1 x 10 k Die Farbtabelle zum Überprüfen der Werte folgt auf der nächsten Seite.

Farbcode der Widerstände

Alle Widerstände Bei den Widerständen spielt die Polung keine Rolle. Wichtig ist, dass die Widerstände mit den passenden Werten an der richtigen Stelle auf der Platine eingesetzt sind (siehe Farbtabelle).

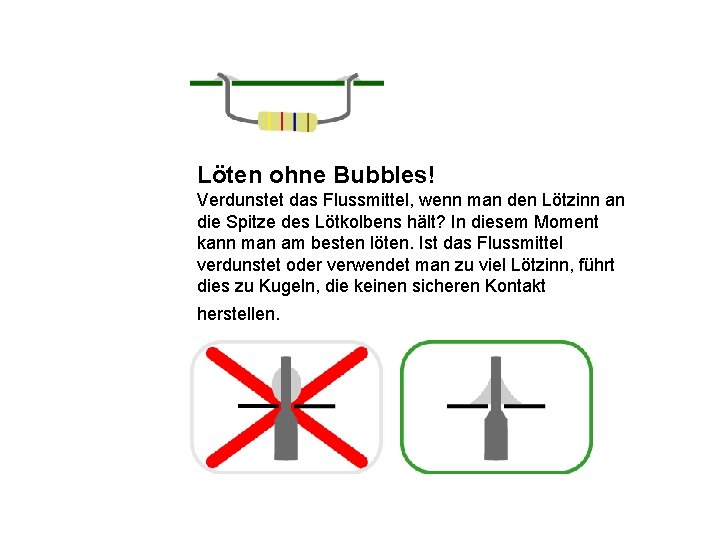

Löten ohne Bubbles! Verdunstet das Flussmittel, wenn man den Lötzinn an die Spitze des Lötkolbens hält? In diesem Moment kann man am besten löten. Ist das Flussmittel verdunstet oder verwendet man zu viel Lötzinn, führt dies zu Kugeln, die keinen sicheren Kontakt herstellen.

Löten I Das Lötauge und der Draht des Bauteils werden gleichzeitig erhitzt. Die Bauteile halten auch hohe Temperaturen aus.

Löten II Mit dem Lötzinn mehrmals kurz die Lötstelle berühren, bis die Bohrung im Lötauge ganz geschlossen ist. Es darf sich aber keine Kugel bilden.

Löten III Dann den Lötkolben wegstellen und die überstehenden Drähte mit dem Seitenschneider abzwicken.

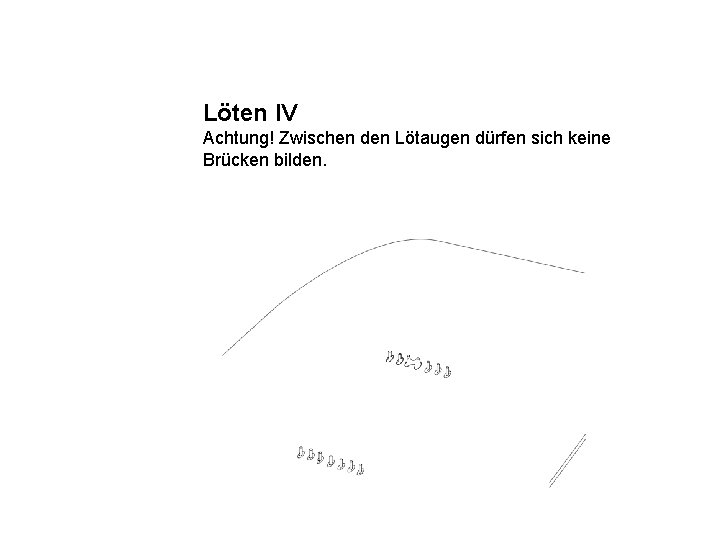

Löten IV Achtung! Zwischen den Lötaugen dürfen sich keine Brücken bilden.

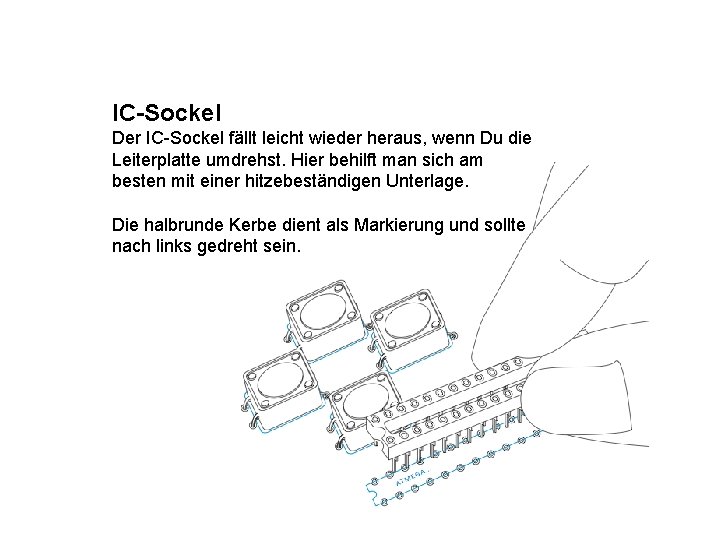

IC-Sockel Der IC-Sockel fällt leicht wieder heraus, wenn Du die Leiterplatte umdrehst. Hier behilft man sich am besten mit einer hitzebeständigen Unterlage. Die halbrunde Kerbe dient als Markierung und sollte nach links gedreht sein.

Mikrocontroller Die Beine das Mikrocontrollers sind meist etwas nach außen gebogen. Damit sie genau auf den Sockel passen, musst Du sie etwas nach innen biegen [alle gleichzeitig auf eine flache Unterlage legen und leicht drücken]. Auch Der Mikrocontroller hat eine Kerbe die nach links gedreht werden muss.

Atmel Mega 168/328

Quarz Wie bei einer Quarzuhr sorgt auch beim Game Kit ein schwingender Kristall für die exakte Taktung des Prozessors mit 16 Megaherz. [Die Polung spielt keine Rolle. ]

Kondensatoren Zwei kleine 22 p. F Kondensatoren rechts und links stabilisieren die Schwingung des Quarzes in der Mitte. [Die Polung spielt keine Rolle. ]

Kondensator Ein 100 n. F Keramik Kondensator wird links vom Mikrocontroller montiert. [Die Polung spielt keine Rolle. ]

Mig. Prog Die Stiftleise zum Anschuss des Mignon Programmers wird an der kurzen Seite auf der Rückseite er Platine verlötet. Die langen Stifte ragen in die Aussparung der Platine.

Power Schalter Mit diesem Schalter kann man wählen, ob das Game Kit über Batterien oder über USB mit Strom versorgt wird.

Lautsprecher Der Lautsprecher besteht aus einem so genannten Piezo in einem Plastikgehäuse. [Die Polung spielt keine Rolle. ]

Display Mit etwas Geduld lassen sich die vielen Bein des Displays ohne Gewalt in die Bohrungen führen. Die bedruckte Kante ist üblicherweise nach rechts gedreht. Die Kontur des Displays muss mit dem Aufdruck auf der Platine genau übereinstimmen!

Transistoren Die fünf Transistoren mit der abgeflachten Seite nach unten einstecken.

Batteriehalter Die Clips für die Batteriehalter werden ausnahmsweise von HINTEN an die Leiterplatte gesteckt! Achte auch auf die Richtung der Halterungen! Du musst etwas Kraft aufweden, um die Halter in die Löcher zu pressen. Setze die Halter dazu schräg an.

Batteriehalter löten Achtung! Verbrennungsgefahr! Die gesamten Halterungen werden sehr heiß. Fasse diese frühestens zwei Minuten nach dem Löten an.

Batteriehalter Diese Lötaugen bitte ganz schließen, um Wackelkontakten vorzubeugen.

Netzteil Das Game Kit kann an über den USB Port eines Computers mit Strom versorgt werden oder mit Batterien betrieben werden. Es benötigt 4, 5 - 5 Volt Gleichstrom. Die Verwendung eines Stecker Netzteiles ist NICHT vorgesehen!

Gehäuse Bau Dir gleich ein Gehäuse, denn im Bereich des Quarzes ist Dein Game Kit auf der Rückseite sehr empfindlich.

Design Gestalte das Gehäuse individuell! So wird Dein Game Kit einzigartig.

Tasche / Halterung Vielleicht wäre auch eine Tragetasche oder Halterung für das Game Kit sehr praktisch?

Tasche / Halterung / Gehäuse Mit einer Heißklebepistole lassen sich leicht diverse Materialien auch aus dem Mülleimer mit etwas Phantasie gebrauchen.

Tasche / Halterung Auch Plastikfolie eignet sich sehr gut für den Entwurf transparenter Hüllen.

Mignon Game Kit Workshop Bauanleitung von Olaf Val Überarbeitet von Bernd Birkicht Version 002 de
