MIDI Music Instrument Digital Interface Geschichte Roland und

MIDI Music Instrument Digital Interface

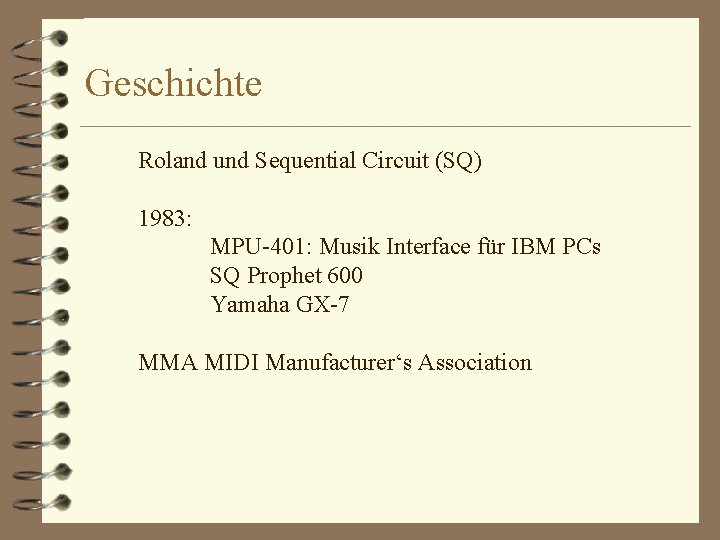

Geschichte Roland und Sequential Circuit (SQ) 1983: MPU-401: Musik Interface für IBM PCs SQ Prophet 600 Yamaha GX-7 MMA MIDI Manufacturer‘s Association

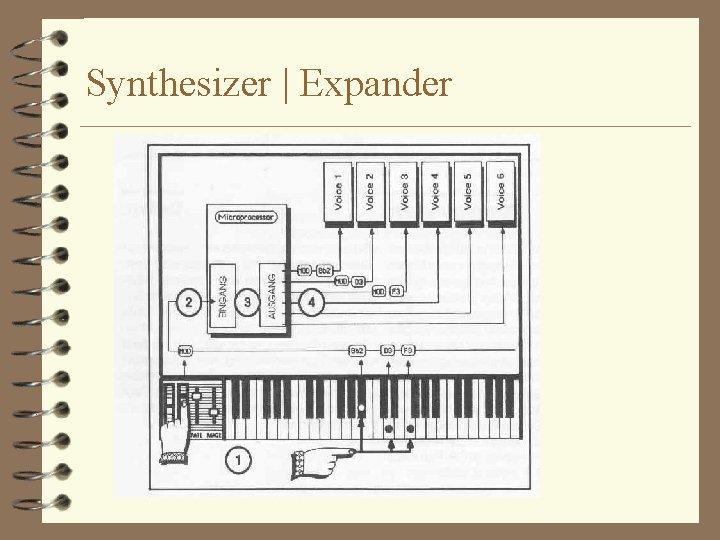

Synthesizer | Expander

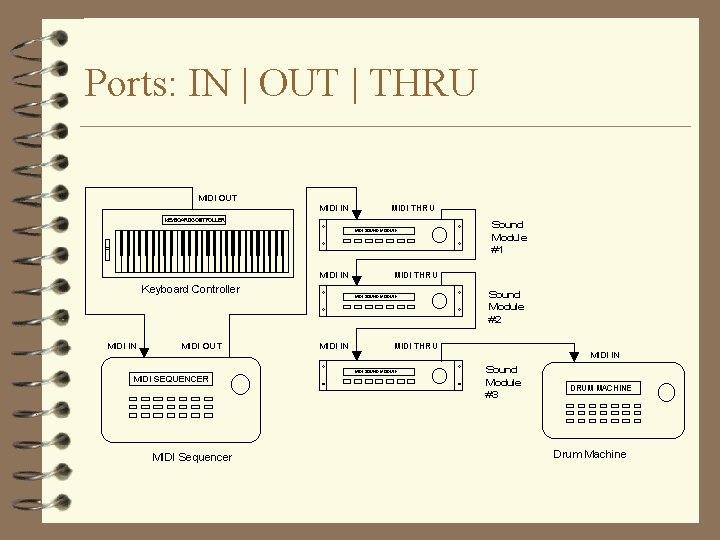

Ports: IN | OUT | THRU

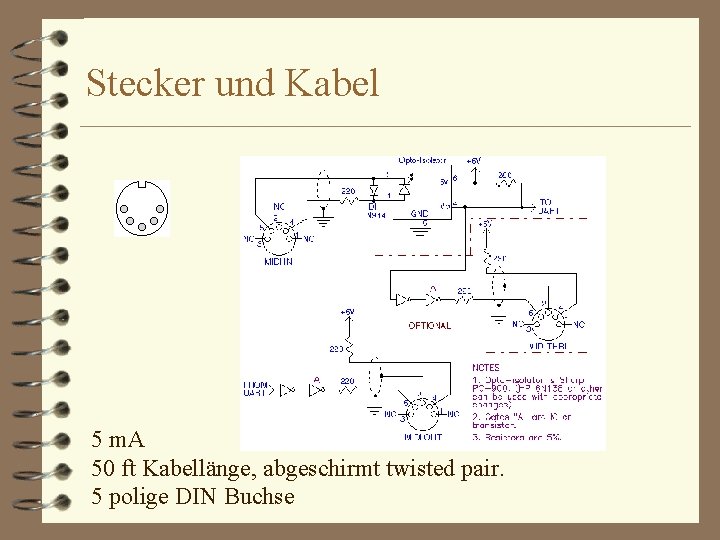

Stecker und Kabel 5 m. A 50 ft Kabellänge, abgeschirmt twisted pair. 5 polige DIN Buchse

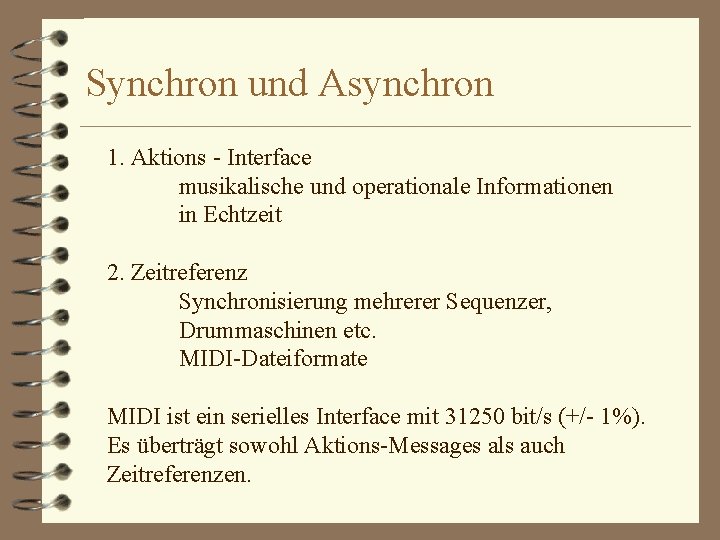

Synchron und Asynchron 1. Aktions - Interface musikalische und operationale Informationen in Echtzeit 2. Zeitreferenz Synchronisierung mehrerer Sequenzer, Drummaschinen etc. MIDI-Dateiformate MIDI ist ein serielles Interface mit 31250 bit/s (+/- 1%). Es überträgt sowohl Aktions-Messages als auch Zeitreferenzen.

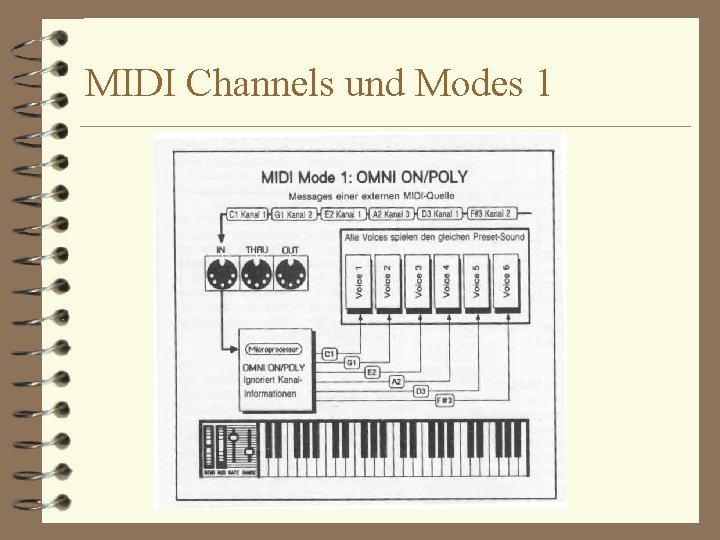

MIDI Channels und Modes 1

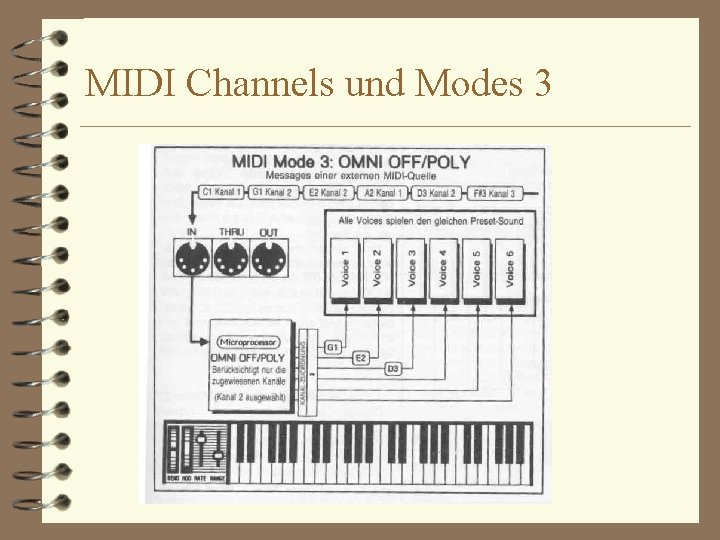

MIDI Channels und Modes 3

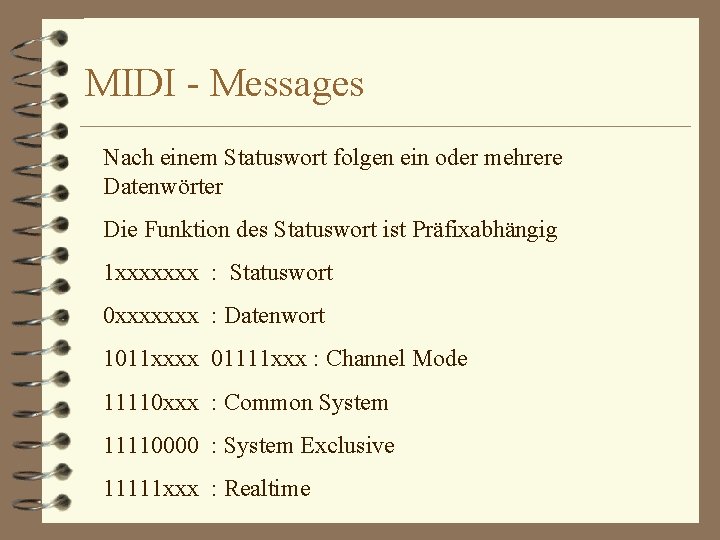

MIDI - Messages Nach einem Statuswort folgen ein oder mehrere Datenwörter Die Funktion des Statuswort ist Präfixabhängig 1 xxxxxxx : Statuswort 0 xxxxxxx : Datenwort 1011 xxxx 01111 xxx : Channel Mode 11110 xxx : Common System 11110000 : System Exclusive 11111 xxx : Realtime

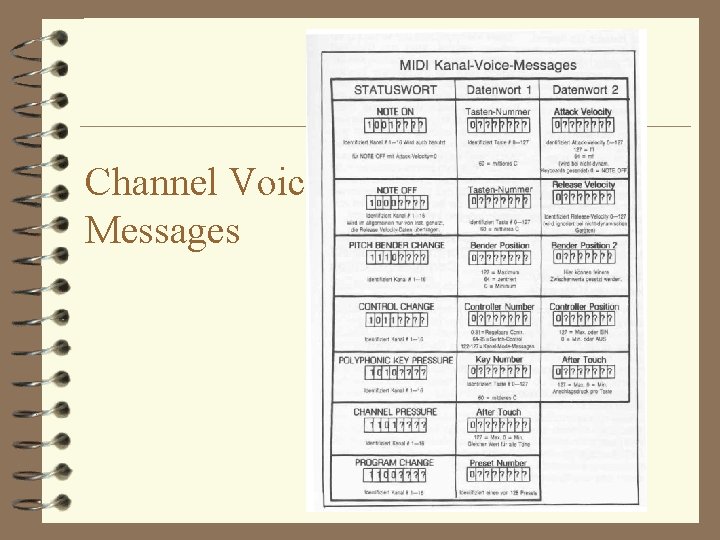

Channel Voice Messages

Channel Mode Message

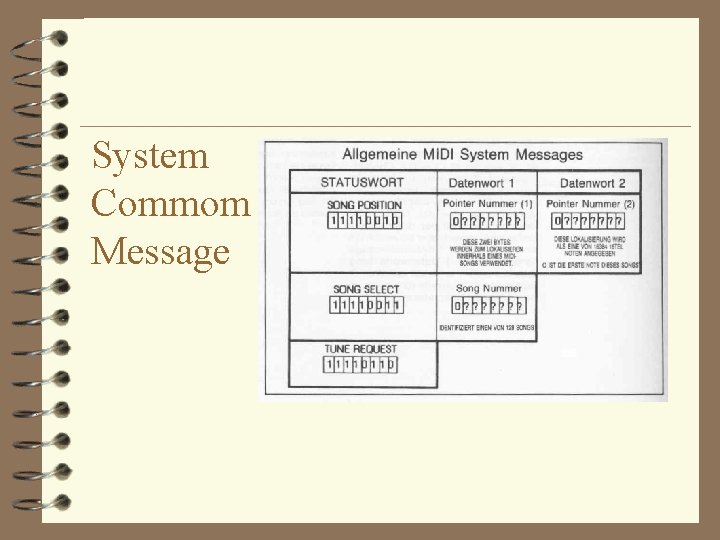

System Commom Message

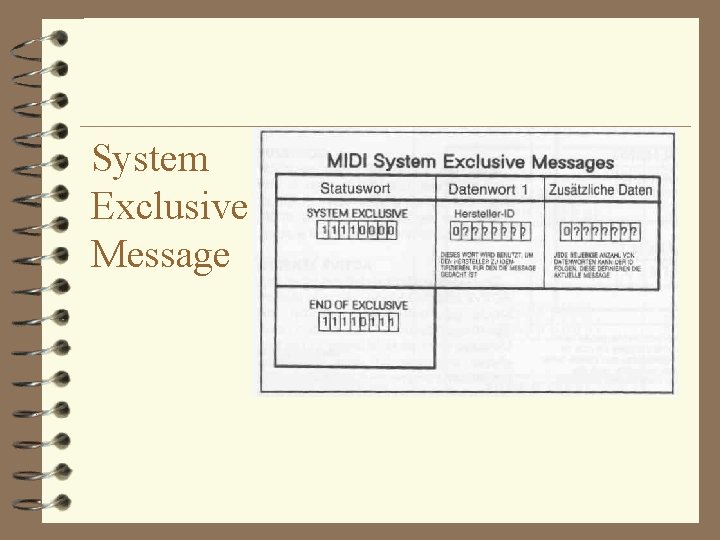

System Exclusive Message

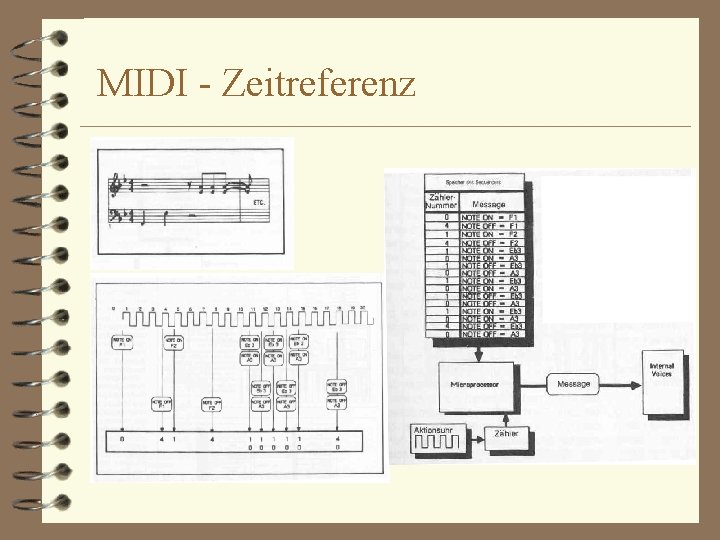

MIDI - Zeitreferenz

System Real Time Message Alternativ: MIDI Time Code (MTC) Ist ein Sys. Ex Sub. Protokoll

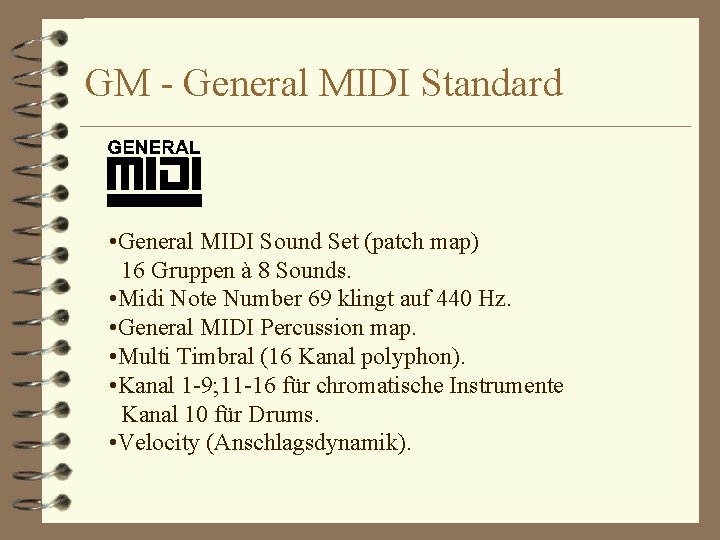

GM - General MIDI Standard • General MIDI Sound Set (patch map) 16 Gruppen à 8 Sounds. • Midi Note Number 69 klingt auf 440 Hz. • General MIDI Percussion map. • Multi Timbral (16 Kanal polyphon). • Kanal 1 -9; 11 -16 für chromatische Instrumente Kanal 10 für Drums. • Velocity (Anschlagsdynamik).

Grenzen
