Microscopía digital, aspectos básicos Marcial García Rojo Hospital General de Ciudad Real (SESCAM)
A project for Castilla-La Mancha Health Service l Ykonos project
Definiciones l Microscopio digital: Sistema de digitalización que permite sustituir al microscopio. Partes: l l l La captura o adquisición de imágenes (creación de preparación digital) Archivo de preparaciones (en formato digital) Visualización de preparaciones (en la pantalla del ordenador) Transmisión y compartimiento de toda la preparación Preparación digital (“virtual”): es la imagen digital que se crea tras digitalizar completamente una preparación.
Qué es físicamente una preparación virtual l Un directorio con un conjunto de ficheros imágenes, a menudo JPEG, y un fichero de coordenadas, que contiene la información sobre cómo reconstruir la preparación completa l Un único fichero JPEG 2000 (u otro formato) multirresolución, que a su vez contiene información sobre la preparación (número de biopsia o citología recogida en el código de barras, fecha de creación, parámetros de iluminación, etc. )
Telepatología

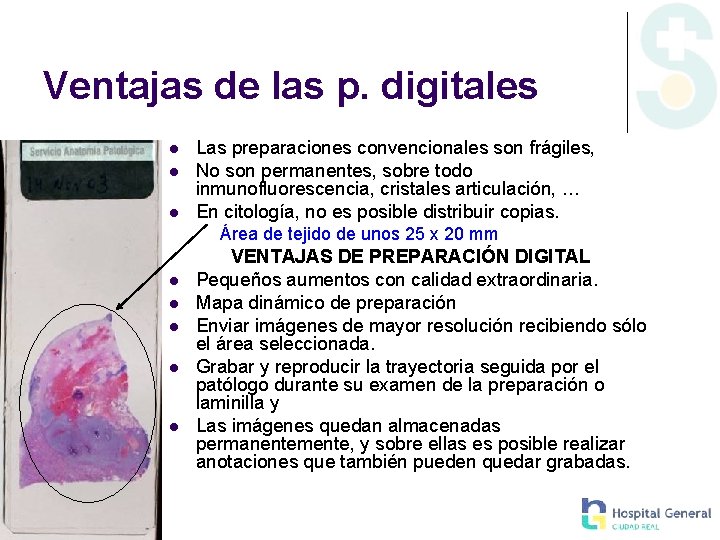

Ventajas de las p. digitales l l l Las preparaciones convencionales son frágiles, No son permanentes, sobre todo inmunofluorescencia, cristales articulación, … En citología, no es posible distribuir copias. Área de tejido de unos 25 x 20 mm l l l VENTAJAS DE PREPARACIÓN DIGITAL Pequeños aumentos con calidad extraordinaria. Mapa dinámico de preparación Enviar imágenes de mayor resolución recibiendo sólo el área seleccionada. Grabar y reproducir la trayectoria seguida por el patólogo durante su examen de la preparación o laminilla y Las imágenes quedan almacenadas permanentemente, y sobre ellas es posible realizar anotaciones que también pueden quedar grabadas.
Soluciones existentes l Microscopios robotizados l l Escáneres de preparaciones l l Zeiss Axioplan, Nikon E 1000, Olympus BX 61 Son microscopios modificados que incorporan todo el equipamiento físico para control, digitalización y comunicaciones. Sistemas de revisión/áreas de interés: Ariol, ACIS
Microscopios robotizados l l l Bacus - BLISS Nikon Eclipse E 600 FN con Eclipse. Net VSL Syncroscopy Syncroscan (Nikon) Soft Imaging System. Slide (Olympus) Life. Span Biosciences Alias II
Escáner de preparaciones l l l (Nikon Coolscope con Eclipse. Net VSL) Aperio Scan. Scope T 2 Zeiss Mirax San (3 D Histech HI-Scope) Hamamatsu Nanozoomifier Inter. Scope Xcellerator Trestle Medscan
Bacus BLISS l l l Carpeta con ficheros JPEG y un fichero. ini file que permite reconstruir (“tiling”) la preparación Rápido (1 hora para digitalización completa a gran aumento), con una calidad excelente y eje Z No dispone de exportación a JPEG 2000
Soft Imaging System . Slide
Nikon Coolscope y Eclipse. Net Virtual Slide l l Una carpeta con ficheros JPEG files y un fichero “info” para reconstruir la preparación. Lento y de calidad intermedia Permite exportar a JPEG 2000 Base de datos de imágenes
Aperio Scanscope T 2 l l l Tiras de imágenes TIFF (. svs) con solapamiento (“stitching”) exportables a JPEG 2000, compresión óptima (100 MB) Sistema rápido y de alta resolución, con calidad excelente Exportación de ficheros a servidores
Life. Span Bio. Sciences (Seattle, WA) l l Formato original en TIFF, con exportación a JPEG 2000 Sistema muy rápido y de gran calidad Colon
Necesidades de almacenamiento l l l Cada preparación histológica o citológica precisa entre 20 MB y 1 GB, una vez comprimida, según el tipo de muestra y la solución tecnológica empleada, Se calcula que por cada 1. 000 preparaciones será necesario disponer de 1 Terabyte (TB). Si un Servicio de Anatomía Patológica gestiona 10. 000 preparaciones de biopsias, 15. 000 preparaciones citológicas y 5. 000 preparaciones de autopsias, podemos calcular que el espacio necesario en los servidores de imágenes para la imagen digital microscópica será de 30 TB / año
Fases del proyecto (SESCAM) l l l Crear repositorio central de imágenes médicas Contemplar el almacenamiento de ficheros de gran tamaño Adaptación de imágenes a DICOM (Imagen Digital y Comunicaciones en Medicina) Utilizar aplicaciones de visualización estándar para trabajar preparaciones virtuales Participar en la creación de IHE Patología (Iniciativa de Integración en Cuidados de la Salud ) y en DICOM-WG 26
Ejemplos de servicios DICOM Modalidad TAC SCU Almacenamiento Modalidad Virtual Slide SCU Almacenamiento Archivo PACS SCP Almacenamiento
Tools in image viewer

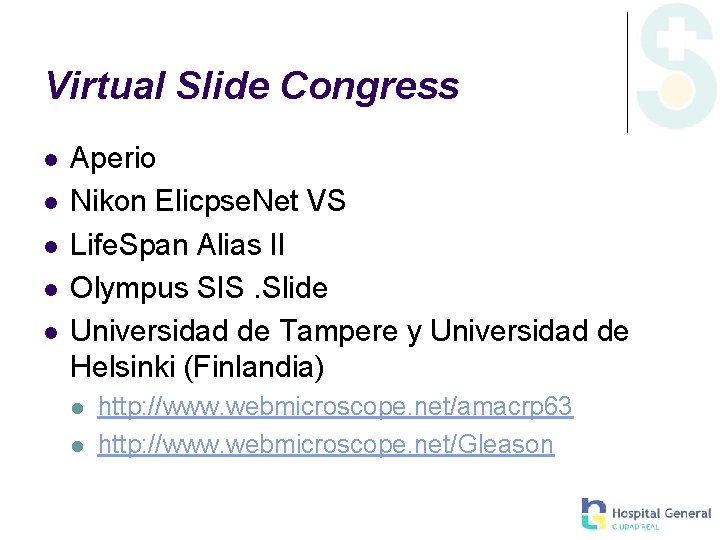

Virtual Slide Congress l l l Aperio Nikon Elicpse. Net VS Life. Span Alias II Olympus SIS. Slide Universidad de Tampere y Universidad de Helsinki (Finlandia) l l http: //www. webmicroscope. net/amacrp 63 http: //www. webmicroscope. net/Gleason
Universidades de Tampere y Helsinki
Universidades de Tampere y Helsinki
Conclusiones l l l Las preparaciones virtuales evitan seleccionar imágenes de cada caso Sistema de interconsulta entre patólogos y formación continuada Los estándares DICOM / IHE son de gran ayuda El desafío en el futuro próximo es conseguir albergar en PACS la gran cantidad de información que se generará con la digitalización total de las preparaciones virtuales y los vídeos digitales de los exámenes macroscópicos JPEG 2000 es un formato adecuado para el manejo de preparaciones virtuales y SESCAM está estudiando su integración en PACS
