MICROPROCESSORE INTEL 8086

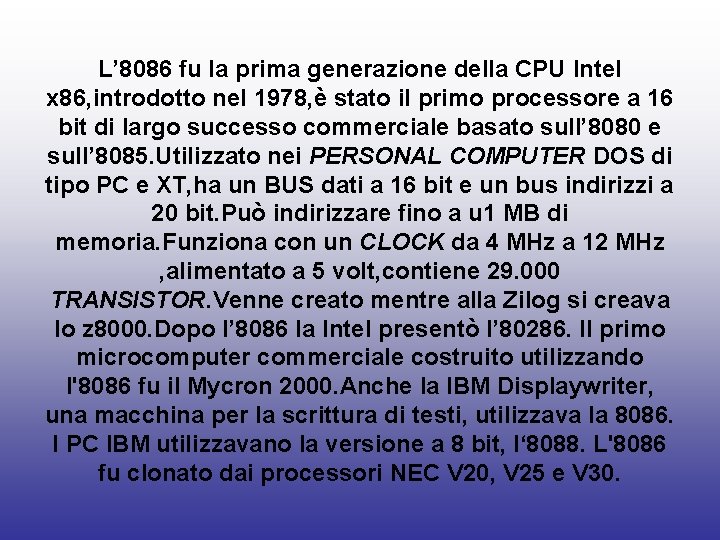

L’ 8086 fu la prima generazione della CPU Intel x 86, introdotto nel 1978, è stato il primo processore a 16 bit di largo successo commerciale basato sull’ 8080 e sull’ 8085. Utilizzato nei PERSONAL COMPUTER DOS di tipo PC e XT, ha un BUS dati a 16 bit e un bus indirizzi a 20 bit. Può indirizzare fino a u 1 MB di memoria. Funziona con un CLOCK da 4 MHz a 12 MHz , alimentato a 5 volt, contiene 29. 000 TRANSISTOR. Venne creato mentre alla Zilog si creava lo z 8000. Dopo l’ 8086 la Intel presentò l’ 80286. Il primo microcomputer commerciale costruito utilizzando l'8086 fu il Mycron 2000. Anche la IBM Displaywriter, una macchina per la scrittura di testi, utilizzava la 8086. I PC IBM utilizzavano la versione a 8 bit, l‘ 8088. L'8086 fu clonato dai processori NEC V 20, V 25 e V 30.

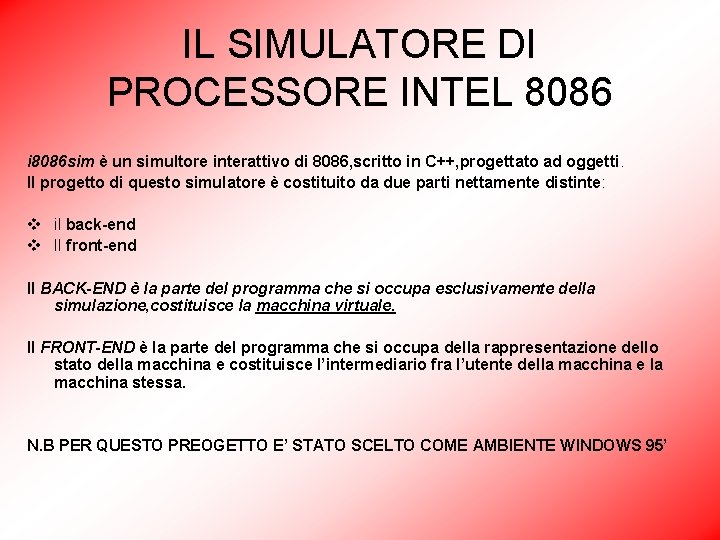

IL SIMULATORE DI PROCESSORE INTEL 8086 i 8086 sim è un simultore interattivo di 8086, scritto in C++, progettato ad oggetti. Il progetto di questo simulatore è costituito da due parti nettamente distinte: v il back-end v Il front-end Il BACK-END è la parte del programma che si occupa esclusivamente della simulazione, costituisce la macchina virtuale. Il FRONT-END è la parte del programma che si occupa della rappresentazione dello stato della macchina e costituisce l’intermediario fra l’utente della macchina e la macchina stessa. N. B PER QUESTO PREOGETTO E’ STATO SCELTO COME AMBIENTE WINDOWS 95’

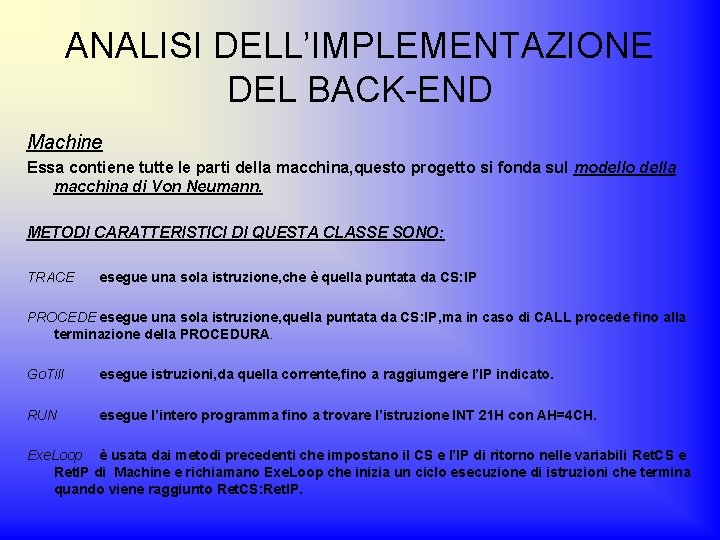

ANALISI DELL’IMPLEMENTAZIONE DEL BACK-END Machine Essa contiene tutte le parti della macchina, questo progetto si fonda sul modello della macchina di Von Neumann. METODI CARATTERISTICI DI QUESTA CLASSE SONO: TRACE esegue una sola istruzione, che è quella puntata da CS: IP PROCEDE esegue una sola istruzione, quella puntata da CS: IP, ma in caso di CALL procede fino alla terminazione della PROCEDURA. Go. Till esegue istruzioni, da quella corrente, fino a raggiumgere l’IP indicato. RUN esegue l’intero programma fino a trovare l’istruzione INT 21 H con AH=4 CH. Exe. Loop è usata dai metodi precedenti che impostano il CS e l’IP di ritorno nelle variabili Ret. CS e Ret. IP di Machine e richiamano Exe. Loop che inizia un ciclo esecuzione di istruzioni che termina quando viene raggiunto Ret. CS: Ret. IP.

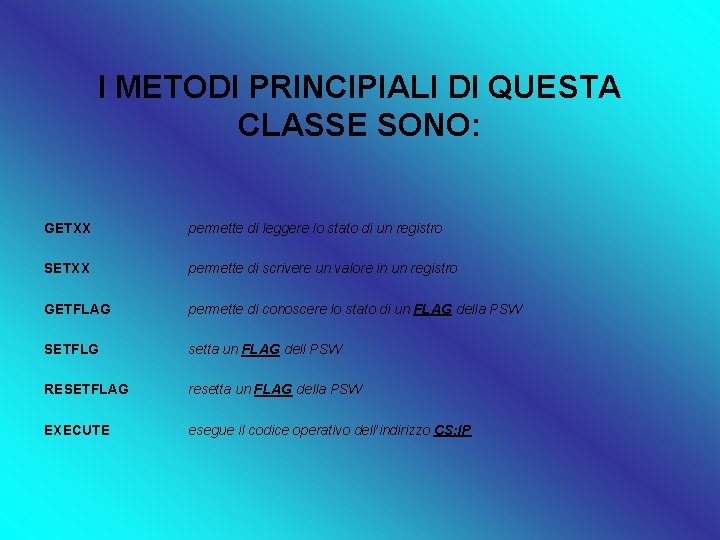

I METODI PRINCIPIALI DI QUESTA CLASSE SONO: GETXX permette di leggere lo stato di un registro SETXX permette di scrivere un valore in un registro GETFLAG permette di conoscere lo stato di un FLAG della PSW SETFLG setta un FLAG dell PSW RESETFLAG resetta un FLAG della PSW EXECUTE esegue il codice operativo dell’indirizzo CS: IP

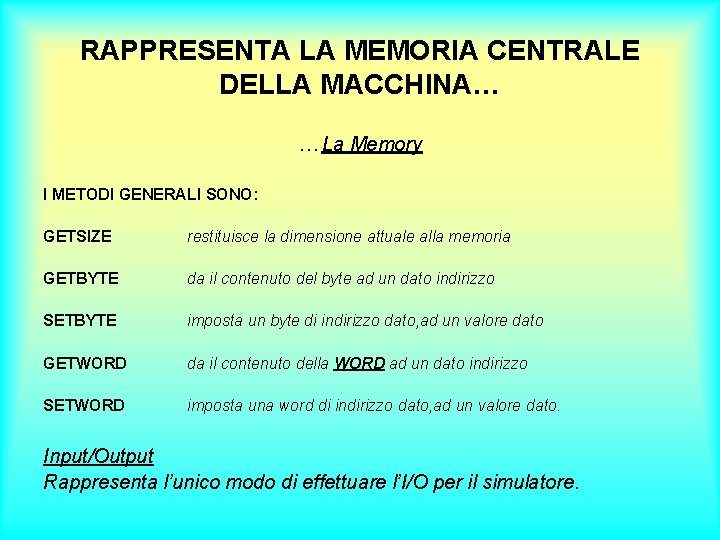

RAPPRESENTA LA MEMORIA CENTRALE DELLA MACCHINA… …La Memory I METODI GENERALI SONO: GETSIZE restituisce la dimensione attuale alla memoria GETBYTE da il contenuto del byte ad un dato indirizzo SETBYTE imposta un byte di indirizzo dato, ad un valore dato GETWORD da il contenuto della WORD ad un dato indirizzo SETWORD imposta una word di indirizzo dato, ad un valore dato. Input/Output Rappresenta l’unico modo di effettuare l’I/O per il simulatore.

Finora sono stati presentati gli oggetti di Machine che simulano componenti costitutive di una macchina, secondo il modello citato. Gli oggetti di seguito presentati invece sono solo delle operatività specifiche e non rappresentano un componente costitutivo della macchina.

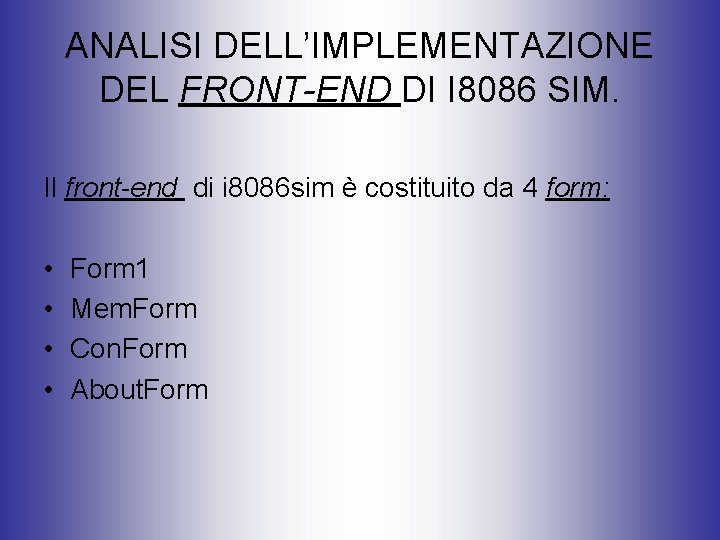

ANALISI DELL’IMPLEMENTAZIONE DEL FRONT-END DI I 8086 SIM. Il front-end di i 8086 sim è costituito da 4 form: • • Form 1 Mem. Form Con. Form About. Form

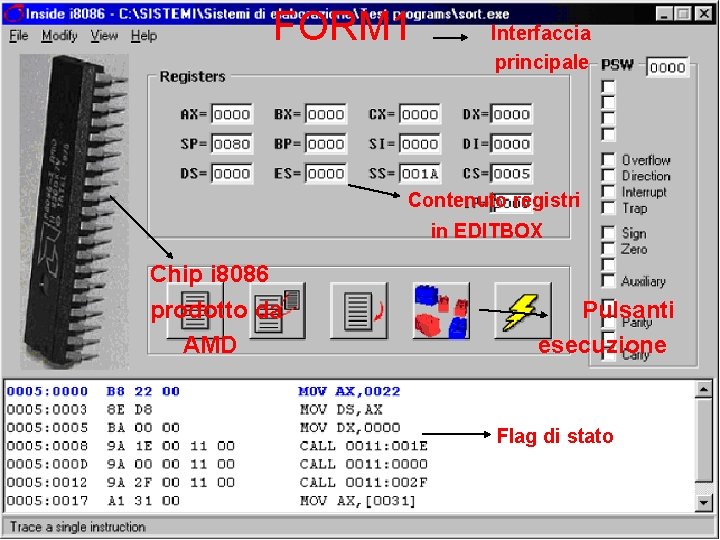

FORM 1 Interfaccia principale Contenuto registri in EDITBOX Chip i 8086 prodotto da AMD Pulsanti esecuzione Flag di stato

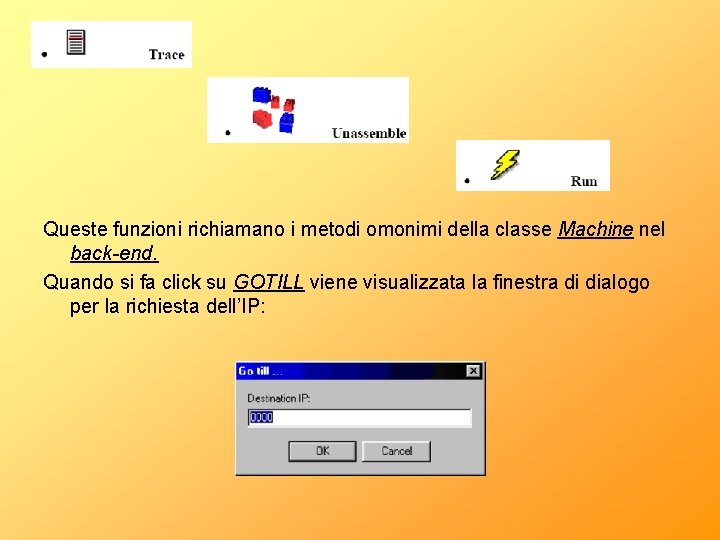

Queste funzioni richiamano i metodi omonimi della classe Machine nel back-end. Quando si fa click su GOTILL viene visualizzata la finestra di dialogo per la richiesta dell’IP:

Le istruzioni modificano in vario modo i flag di stato generalmente riflettendo i seguenti stati: • • • Il flag Parity è attivo se il risultato di un’operazione logica o aritmetica ha un numero pari di 1 nella sua rappresentazione binaria. Il flag Aux Carry è attivo se in un’operazione c’è un riporto del nibble meno significativo o un prestito di un bit dal nibble più significativo a quello meno significativo del byte meno significativo. Il flag Carry è attivo se in operazioni al byte o alla word c’è un riporto. Il flag Zero è attivo se il risultato è zero. Il flag Sign è attivo se il bit del risultato di ordine più alto è 1. Il flag Overflow è attivo se in un’operazione il bit più significativo produce un riporto diverso da quello prodotto dal bit immediatamente precedente. Nessuna delle istruzioni 8086, implementate nel simulatore, modifica i flag di controllo : • Direction Flag • Interrupt Enable Flag • Trap Flag Che comunque possono essere modificati direttamente dall’utente in Form 1.

Menù in Form 1 Load… Finestra di dialogo per la selezione del file EXE da allocare in memoria.

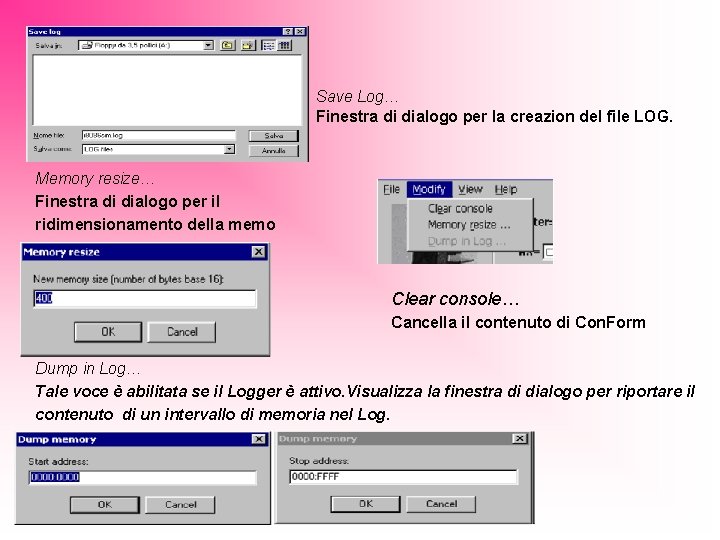

Save Log… Finestra di dialogo per la creazion del file LOG. Memory resize… Finestra di dialogo per il ridimensionamento della memo Clear console… Cancella il contenuto di Con. Form Dump in Log… Tale voce è abilitata se il Logger è attivo. Visualizza la finestra di dialogo per riportare il contenuto di un intervallo di memoria nel Log.

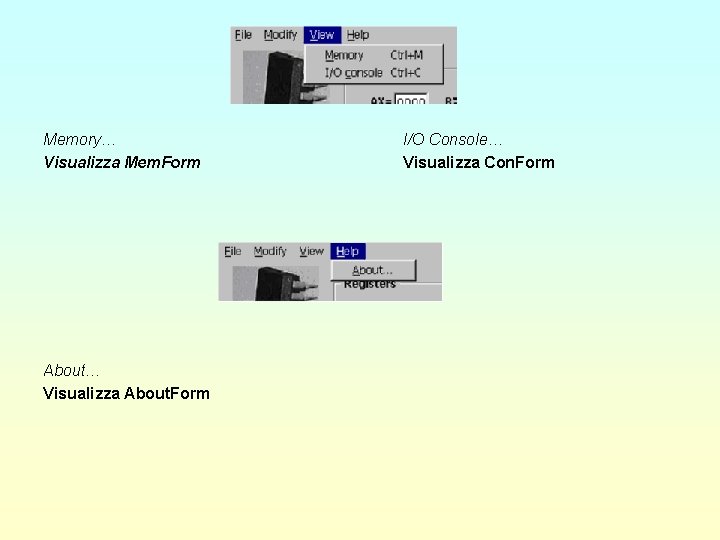

Memory… Visualizza Mem. Form About… Visualizza About. Form I/O Console… Visualizza Con. Form

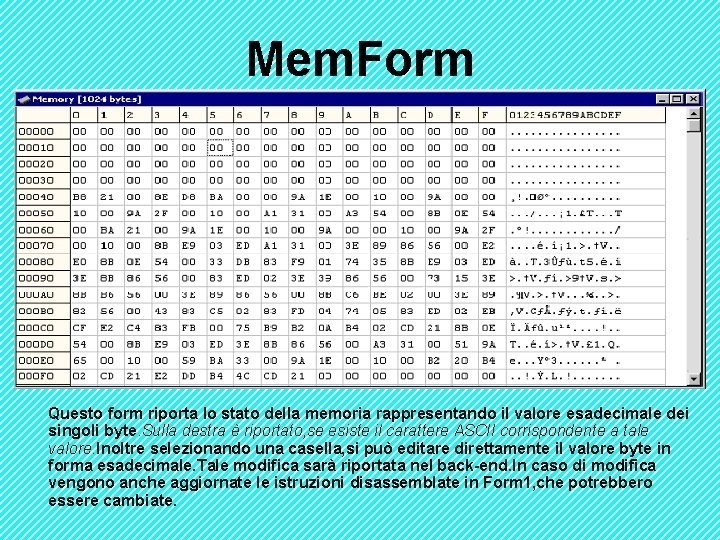

Mem. Form Questo form riporta lo stato della memoria rappresentando il valore esadecimale dei singoli byte. Sulla destra è riportato, se esiste il carattere ASCII corrispondente a tale valore. Inoltre selezionando una casella, si può editare direttamente il valore byte in forma esadecimale. Tale modifica sarà riportata nel back-end. In caso di modifica vengono anche aggiornate le istruzioni disassemblate in Form 1, che potrebbero essere cambiate.

Con. Form Questo form costituisce la console in cui l’utente inserisci l’input e visualizza l’output (solo caratteri). In caso di input, come si può osservare dalla figura, l’esecuzione del programma è bloccata e la richiesta di input è segnalata sulla Status. Bar di Form 1. Finchè non è premuto un tasto da tastiera, tutti i controlli di Form 1 sono disabilitati. Inoltre quando non è in corso una richiesta di input, sulla console non si può scrivere. Il cordinamento di tale finestra don il Back-end ha costretto l’uso della variabile Action di Machine.

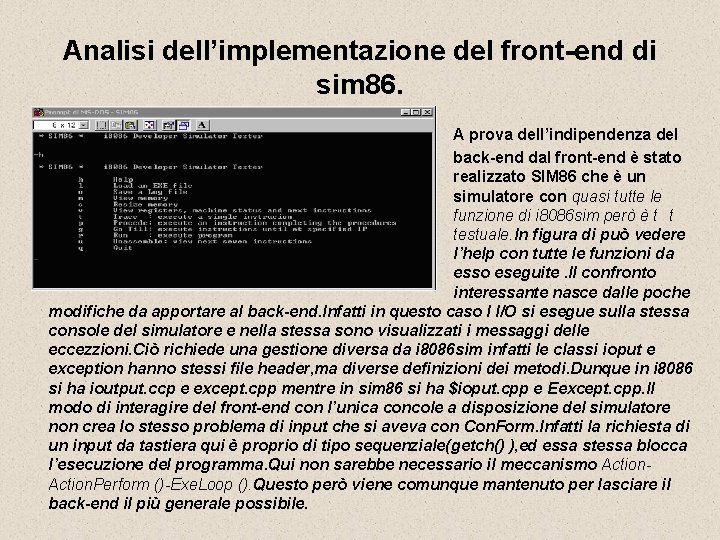

Analisi dell’implementazione del front-end di sim 86. A prova dell’indipendenza del back-end dal front-end è stato realizzato SIM 86 che è un simulatore con quasi tutte le funzione di i 8086 sim però è t t testuale. In figura di può vedere l’help con tutte le funzioni da esso eseguite. Il confronto interessante nasce dalle poche modifiche da apportare al back-end. Infatti in questo caso l I/O si esegue sulla stessa console del simulatore e nella stessa sono visualizzati i messaggi delle eccezzioni. Ciò richiede una gestione diversa da i 8086 sim infatti le classi ioput e exception hanno stessi file header, ma diverse definizioni dei metodi. Dunque in i 8086 si ha ioutput. ccp e except. cpp mentre in sim 86 si ha $ioput. cpp e Eexcept. cpp. Il modo di interagire del front-end con l’unica concole a disposizione del simulatore non crea lo stesso problema di input che si aveva con Con. Form. Infatti la richiesta di un input da tastiera qui è proprio di tipo sequenziale(getch() ), ed essa stessa blocca l’esecuzione del programma. Qui non sarebbe necessario il meccanismo Action. Perform ()-Exe. Loop (). Questo però viene comunque mantenuto per lasciare il back-end il più generale possibile.

3° A LANGONE RUBEN
