Micro-ordinateur : outil de laboratoire Enseignement de travaux pratiques de Physique 1

Micro-ordinateur : outil de laboratoire • Enregistrement de données : phénomènes très lents ou très rapides • Traitement et exploitation des mesures, modélisation • Familiarisation avec les outils actuels de laboratoire • Présentation des résultats 2

Micro-ordinateur : outil de laboratoire Utilisation du micro-ordinateur dans une expérience de physique • Acquisition et traitement de données issues d’une expérience…depuis une vingtaine d’années 3

4

Micro-ordinateur : outil de laboratoire • Port de communication série : RS-2332 disponible sur tous les micro-ordinateurs de type PC • Interfaces fournies avec des logiciels conviviaux et complets (acquisition, statistiques, FFT…. ) • Certains programmes sont disponibles gratuitement 5

Exemple 1 : Mesures thermiques Vue d’ensemble 6

Exemple 1 : Mesures thermiques données brutes, en temps réel 7

Exemple 1 : Mesures thermiques représentation graphique dans Excel 8

Exemple 2 : Décharge d’un condensateur Interface oscilloscope 9

Exemple 2 : Décharge d’un condensateur écran virtuel d’oscilloscope 10

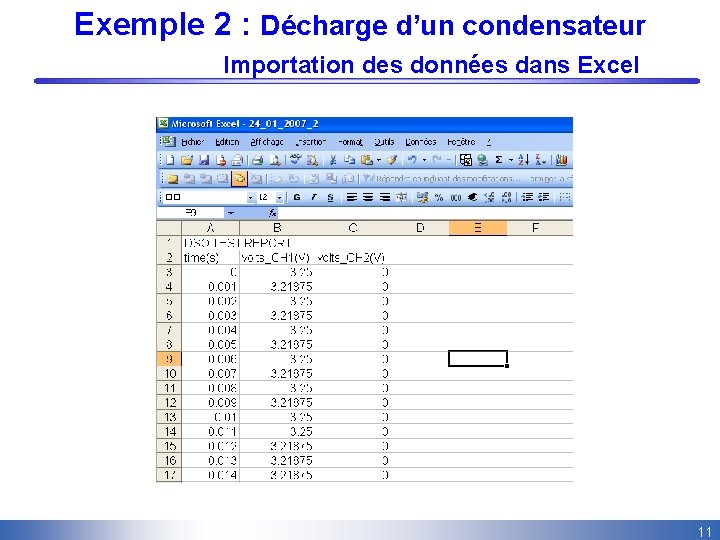

Exemple 2 : Décharge d’un condensateur Importation des données dans Excel 11

Exemple 2 : Décharge d’un condensateur Traitement des données modélisation par une fonction exponentielle 12

Exemple 2 : Décharge d’un condensateur Traitement des données Représentation semi-logarithmique 13

Exemple 3 : Chute parabolique Vue du dispositif 14

Exemple 3 : Chute parabolique Enregistrement à l’aide d’un camescope 15

Exemple 3 : Chute parabolique Enregistrement à l’aide d’une webcam 16

Exemple 3 : Chute parabolique Exploitation du film à l’aide d’Avi. Méca (logiciel gratuit) Reconstitution de la trajectoire 17

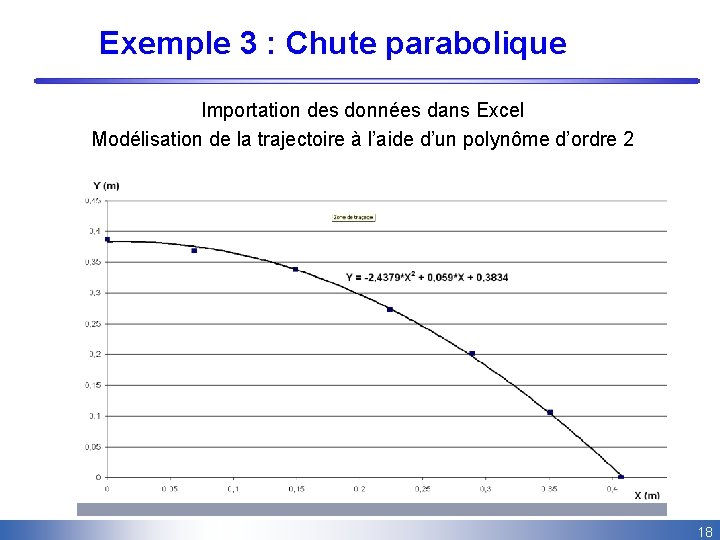

Exemple 3 : Chute parabolique Importation des données dans Excel Modélisation de la trajectoire à l’aide d’un polynôme d’ordre 2 18
