Mi a Solar Wall Egyszeren felszerelhet nagyon kedvez
- Slides: 20
Mi a Solar. Wall? Egyszerűen felszerelhető, nagyon kedvező a megtérülése, csökkenti az üvegházhatást növelő gázok kibocsátását, kisebb energiaköltség, hatékonyabb szellőztetés. Számtalan beruházó, építtető és üzemeltető választása 25 országban. Javítja az épület hőszigetelését, csökkenti a veszteségeket, javítja a beltéri levegő minőségét. 5 - 25° C-os hőmérséklet növekedés a külső hőmérséklethez képest Költségcsökkentés, 2 -3 GJ per m 2 Napenergia-, és az épület hőveszteségének hasznosítása Vízálló anyagok, nem igényel karbantartást Akár 80% hatékonyság
Mi a Solar. Wall? 1990 -es években történt megjelenése óta a Nemzetközi Megújuló Energia Ügynökség a legkülönbözőbb klimatikus viszonyok között vizsgálta, és a valaha tervezett leghatékonyabb aktív szolár rendszernek találta. Nincs átalakítási veszteség. Minden °C hőfoknövekedés csökkenti az energiafelhasználás költségeit. A leghidegebb hónapokban is képes számottevő energia megtakarításra. Télen fűt, nyáron árnyékol és légáramot generálva hűt. Csökkenti a falak hőveszteségét, hőszigetel.
Hol alkalmazható? Kereskedelmi épületek • Ipari létesítmények • Irodaházak • Lakóépületek • Középületek • Iskolák • Kórházak Ahol légfűtést alkalmaznak. Bárhol ahol fűteni kell ! Elsődlegesen a levegő előmelegítésére alkalmas, így olyan létesítményeknél alkalmazható, ahol van, vagy egyszerűen kiépíthető a légtechnikai rendszer. A megtérülés annál kedvezőbb, minél nagyobb a szellőztető friss levegő igénye, minél korszerűtlenebb a hőszigetelés, és kedvező a benapozás.
Alkalmazási példák Kereskedelmi épületek • Ipari létesítmények • Irodaházak • Lakóépületek • Középületek • Iskolák • Kórházak
Hol helyezhető el? Lapos tetőn Ferde tetőn Oldalfalon Hol helyezhető el?
Felszerelés A panelek az épület falától 15 – 25 cm távolságban kerülnek felszerelésre A panelek a falra közvetlenül felszerelt keretre rögzíthetők A már meglévő nyílászárók körbe ill. beépíthetők Az épület meglévő ventillációs rendszeréhez csatlakoztatható Már meglévő vagy épülő létesítményekhez egyaránt alkalmazható A Solarwall anyaga lehet alumínium vagy galvanizált acél. A konzolok galvanizált acélból készülnek. A konzolok és rögzítők elhelyezése specifikusan az épületre jellemző módon történik. A falazat optimális esetben déli fekvésű, és nem árnyékolt felület.
Trapéz vagy szinuszos lemezfalra történő felszerelés • Légbeejtő • Függőleges profilok • Keret és konzolok • Vízszintes profilok • Solar. Wall panelek és záróelemek A Solarwall színe alkalmazkodik az épület megjelenéséhez. Azonban figyelembe kell venni, hogy sötétebb színek alkalmazásával kisebb felület elegendő, mert azok abszorpciós tényezője jobb. Leghatékonyabb szín a matt fekete.
Hogyan működik? A Solarwall abszorber felületén elnyeli a napsugárzást. A perforáción keresztül haladva a levegő felmelegszik. A Solarwall mögött kialakult légcsatornában tovább hevül, és előmelegített friss levegőként áramlik tovább a légkezelőbe. A Solarwall anyaga perforált síklemez, ami festett , időjárásálló abszorber felülettel van ellátva. A perforációk mérete általában 1 -1, 5 mm. Ezek száma és elhelyezkedése, illetve a Solarwall faltól való távolsága határozza meg a Solarwall működési karakterisztikáját.

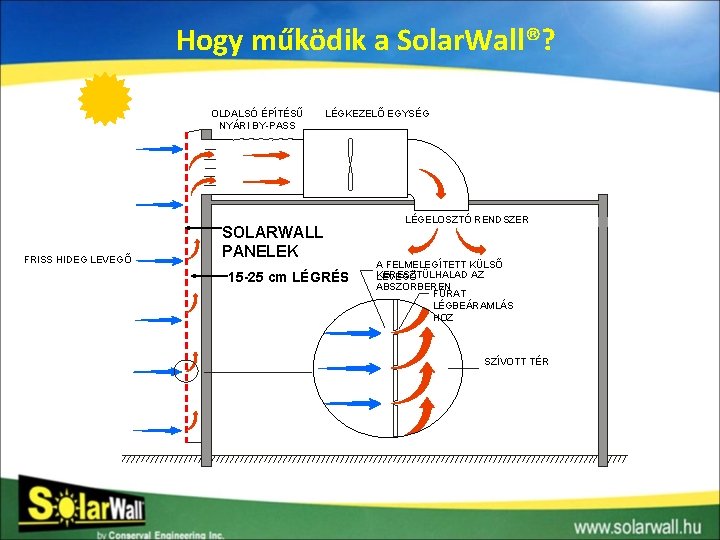

Hogy működik a Solar. Wall®? OLDALSÓ ÉPÍTÉSŰ NYÁRI BY-PASS FRISS HIDEG LEVEGŐ LÉGKEZELŐ EGYSÉG SOLARWALL PANELEK 15 -25 cm LÉGRÉS LÉGELOSZTÓ RENDSZER A FELMELEGÍTETT KÜLSŐ KERESZTÜLHALAD AZ LEVEGŐ ABSZORBEREN FÚRAT LÉGBEÁRAMLÁS HOZ SZÍVOTT TÉR
FŰTÉSI SZEZONBAN • A Solar. Wall javítja a hőszigetelés hatékonyságát • Az épület veszteséghőjét újrahasznosítja • Négyzetméterenként 2 -3 GJ energiamegtakarítást eredményez • Éjszakai üzemben, ha a légbeszívás nem működik, akkor az álló levegő hőszigetelő képessége késlelteti az épület kihűlését, növeli a hőtárolás idejét. A Solarwall a többi napenergiás rendszerrel szemben borús időben is generál megtakarítást, a falak hőveszteségének visszaforgatásával. Természetesen ez alacsonyabb, mint a szoláris nyereség.
A Solar. Wall rendszer hatékonysága Az épületfelügyeleti rendszer adatai alapján Napos téli időszakban előfordul, hogy a légkezelőben nincs szükség ráfűtésre, mert az előmelegített levegő nem igényel további hőmérséklet emelést. Márciusban ez egész napokat jelenthet. Minél nagyobb az igényelt friss levegő mennyisége, annál több megtakarítás érhető el.
Egy napon belüli hőmérséklet lefolyás (Jan 19 - napsütéses) dátum A hőfokemelkedés mértéke nem függ a külső hőmérséklettől. Napos időben a Solar. Wall kiválóan teljesít. Nem fagyveszélyes, üzemeltetése egyszerű. Kedvező időjárási viszonyok mellett télen sem ritka, hogy 25 -30°C-al megemeli a külső levegő hőmérsékletét.
FŰTÉSI IDŐSZAK jelleggörbe (Jan 3 -10) °C dátum A bemutatott téli időszakban a külső hőmérséklet folyamatosan nagyon alacsony volt, csak egy esetben haladta meg a fagypontot! Ennek ellenére látható, hogy a Solar. Wall jelentős hőfokemelést produkált több napon át.
NYÁRI IDŐSZAKBAN • A Solar. Wall árnyékolja a falat – a hűtési igény csökken • Az épület hűvösebb levegőjét, veszteséghőjét újrahasznosítja • Passzív hűtőként működve hűti a falat (kéményhatás) • Éjszaka intenzívebb hűtést biztosít A Solar. Wall nyáron passzív hűtést biztosít. A konstrukció és a felhasznált anyagok miatt, megvéd a nyári túlhevüléstől. Nyári üzemben kisebb hőmérsékletemelkedést produkál, mint télen, (például télen: 0°C->27°C nyáron 34°C ->53°C) szemben az üveg felületekkel, vizes kollektorokkal.
Nyári hőmérséklet diagram A Solar. Wall nyáron passzív hűtést biztosít. A konstrukció és a felhasznált anyagok miatt, megvéd a nyári túlhevüléstől. Szemben az üveg felületekkel, vizes kollektorokkal, a Solarwall nyári üzemben kisebb hőmérsékletemelkedést produkál, mint télen.
A kollektorok a tetőn helyezkednek el, ideális esetben déli tájolással. A lemezek alatt kialakuló légcsatornában áramlik a levegő a légkezelő felé. SOLARDUCT • Ha a tájolás csak így lehet ideális • Nyílászárókkal sűrűn tagolt a homlokzat • Ha a homlokzati megjelenésen nem lehet/kívánatos változtatni • Ha így gazdaságos
Kiegészítő alkalmazások • Ferde tetőre helyezve • Magas hőmérsékletű hasznosításnál üveg, szolárüveg mögé helyezve • Napelemekkel együtt üzemeltetve Hatásfokjavulás!! (20 -30%) • Nyáron melegvíz termelésre alkalmas • Terményszárítás (szemes és más takarmányok) SOLAR PV/T - napenergiás kapcsolt áram és hőtermelés A napelemek hatásfokát a túlhevülés jelentősen rontja. A Solarduct elvezeti ezt a többlet meleget, és fűtésre hasznosítja. A napelemek hatásfoka így a 10%-ot is meghaladja. Javulnak a megtérülési mutatók, a rendszer összhatásfoka 50%-al javítható, optimális dőlésszöggel még nagyobb szolár nyereség érhető el.
KÖSZÖNJÜK A FIGYELMET! MAGYAR FEJLESZTÉSI INTÉZET Budapest Margit krt. 48. I/8. +36 1 439 0092 www. mfiorg. hu info@mfiorg. hu
