Mettre en place des fourreaux pour le passage

Mettre en place des fourreaux pour le passage des canalisations Pose des fourreaux Accueil: Diapo 1 C E P de Bazeilles

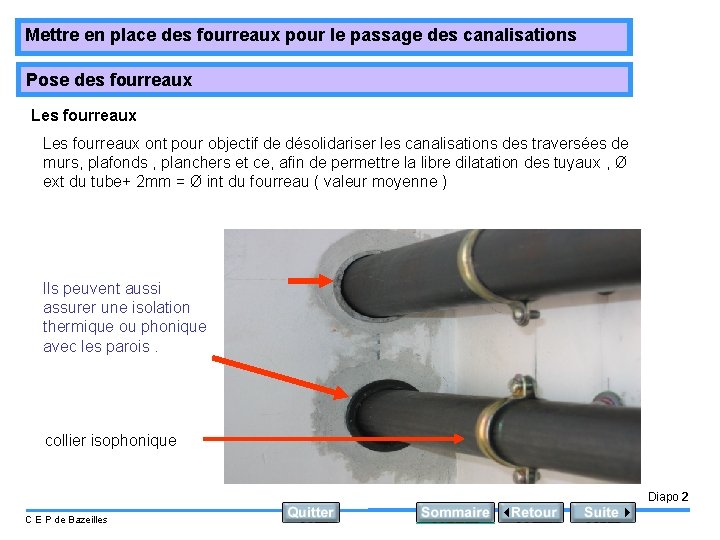

Mettre en place des fourreaux pour le passage des canalisations Pose des fourreaux Les fourreaux ont pour objectif de désolidariser les canalisations des traversées de murs, plafonds , planchers et ce, afin de permettre la libre dilatation des tuyaux , Ø ext du tube+ 2 mm = Ø int du fourreau ( valeur moyenne ) Ils peuvent aussi assurer une isolation thermique ou phonique avec les parois. collier isophonique Diapo 2 C E P de Bazeilles

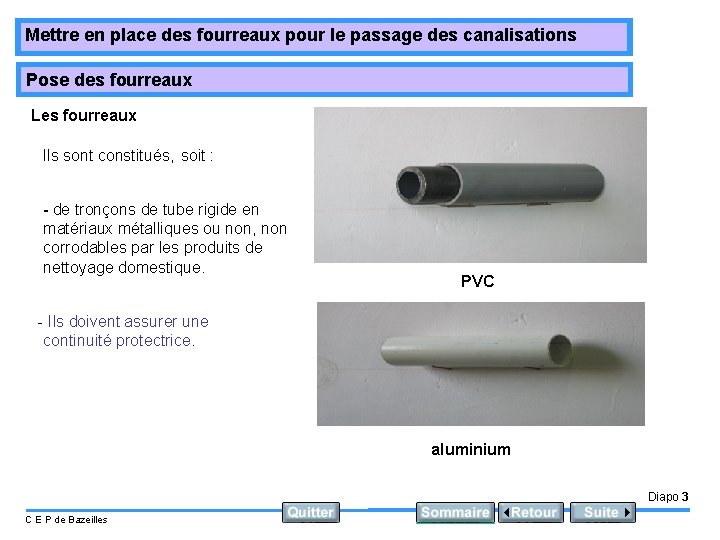

Mettre en place des fourreaux pour le passage des canalisations Pose des fourreaux Les fourreaux Ils sont constitués, soit : - de tronçons de tube rigide en matériaux métalliques ou non, non corrodables par les produits de nettoyage domestique. PVC - Ils doivent assurer une continuité protectrice. aluminium Diapo 3 C E P de Bazeilles

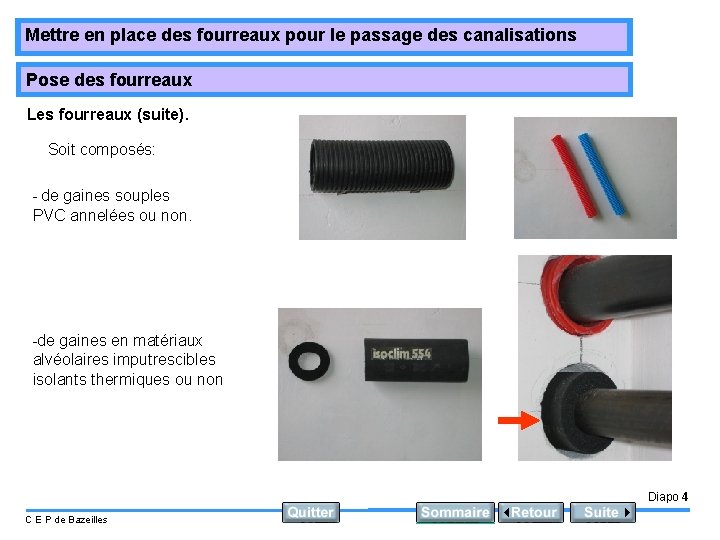

Mettre en place des fourreaux pour le passage des canalisations Pose des fourreaux Les fourreaux (suite). Soit composés: - de gaines souples PVC annelées ou non. -de gaines en matériaux alvéolaires imputrescibles isolants thermiques ou non Diapo 4 C E P de Bazeilles

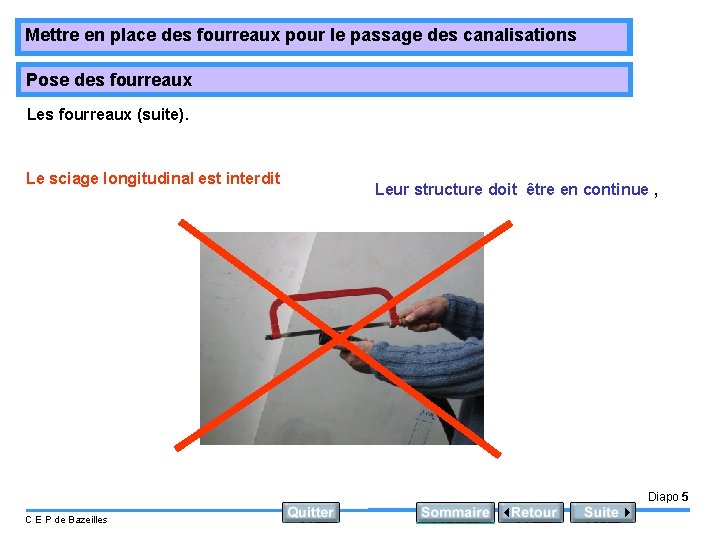

Mettre en place des fourreaux pour le passage des canalisations Pose des fourreaux Les fourreaux (suite). Le sciage longitudinal est interdit Leur structure doit être en continue , Diapo 5 C E P de Bazeilles

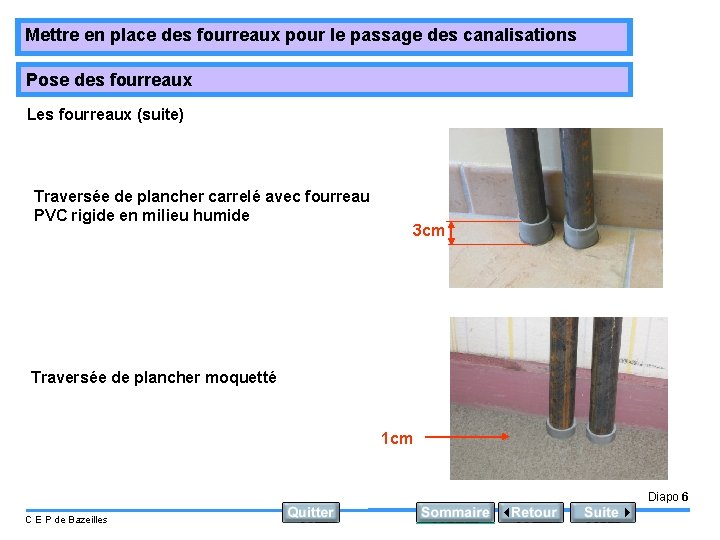

Mettre en place des fourreaux pour le passage des canalisations Pose des fourreaux Les fourreaux (suite) Traversée de plancher carrelé avec fourreau PVC rigide en milieu humide 3 cm Traversée de plancher moquetté 1 cm Diapo 6 C E P de Bazeilles

Mettre en place des fourreaux pour le passage des canalisations Pose des fourreaux Traversée de plancher (fourreau) Dans certains cas, la partie annulaire supérieure peut être garnie d’un produit étanche Diapo 7 C E P de Bazeilles
