Metrologia e Instrumentação Micrômetro O micrômetro é um instrumento usado o para medições de peças de pequenas dimensões com grande precisão.

O micrômetro Medida de um passo de um parafuso • A cada volta, o parafuso desloca-se do comprimento equivalente a 1 passo – Passo = distância entre dois filetes • Pode-se construir um tambor preso a um parafuso e dividir esse tambor em quantas vezes for necessário (Ndiv) – 1 divisão no tambor → passo/Ndiv

A capacidade de medição normalmente é de 25 mm A resolução nos micrômetros pode ser de 0, 01 mm; 0, 001 mm

Diferentes tipos de micrômetros Micrômetro de profundidade

Micrômetro com arco profundo Serve para medições de espessuras de bordas ou de partes salientes das peças.

Para medição de roscas para medir roscas triangulares, este micrômetro possui as hastes furadas para que se possa encaixar as pontas intercambiáveis,

Digital eletrônico Ideal para leitura rápida, livre de erros de paralaxe, próprio para uso em controle estatístico de processos, juntamente com microprocessadores.

Micrômetro • Mede-se o número de voltas do tambor – Cada volta = 0, 5 mm (passo) – Tambor: 50 divisões: 1 divisão = 0, 5 mm / 50 = 0, 01 mm – Incerteza: metade da menor divisão do tambor

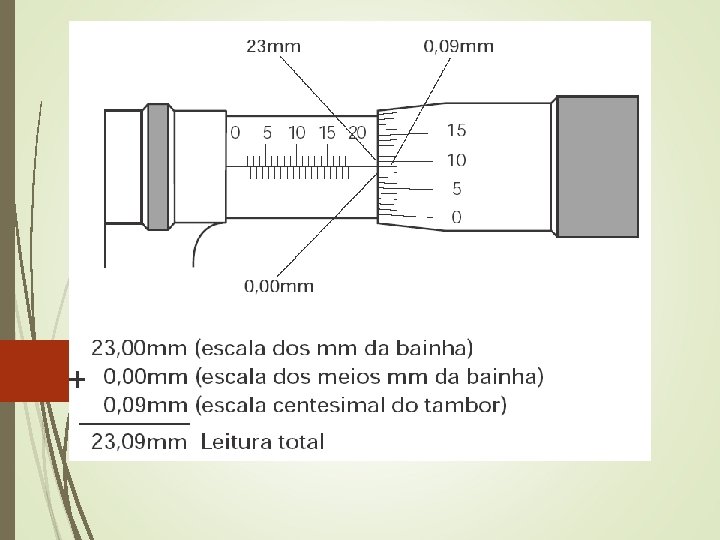

Leitura no micrômetro com resolução de 0, 01 mm. 1º passo - leitura dos milímetros inteiros na escala da bainha. 2º passo - leitura dos meios milímetros, também na escala da bainha. 3º passo - leitura dos centésimos de milímetro na escala do tambor.

35, 616 mm

Cuidados na utilização • Paralaxe – Manter os olhos alinhados • Uso da força – Como o micrômetro é um parafuso, o uso excessivo de força pode influenciar na medida
