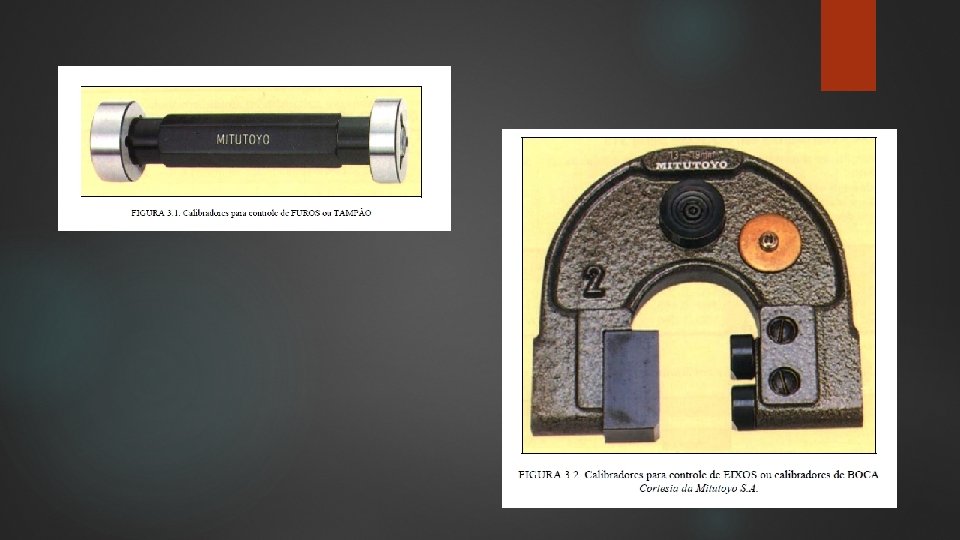

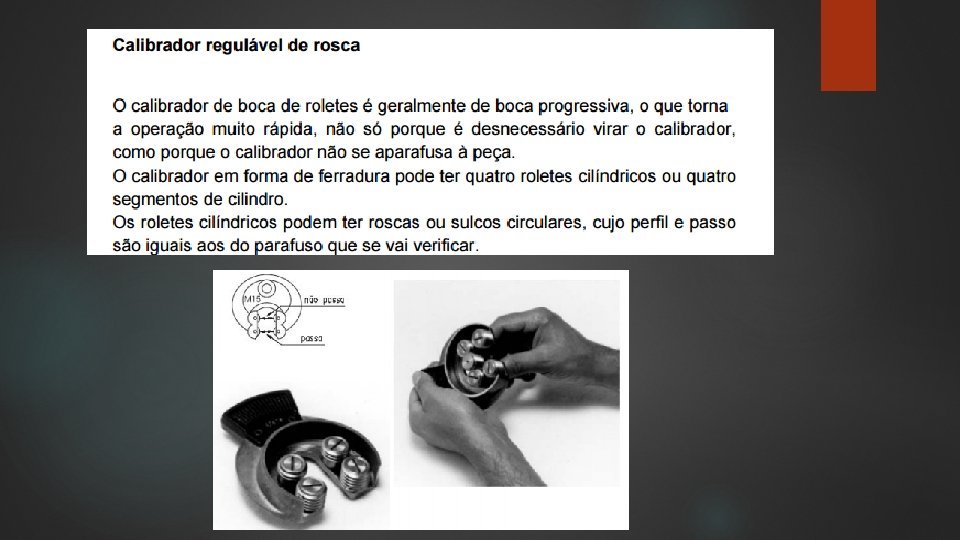

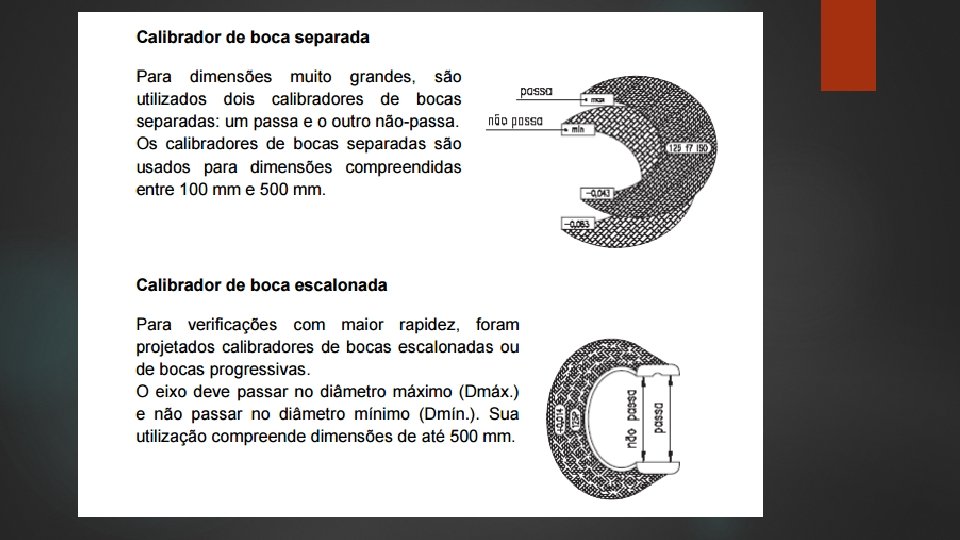

Calibradores São instrumentos fabricados com usinagem de precisão, utilizados para verificação das tolerâncias dimensionais das peças fabricadas. Apresentam as seguintes vantagens: • fácil e rápido controle da produção • controle essencialmente mecânico • não exige qualquer especialização por parte do operador. • são chamados calibradores PASSA/NÃO PASSA Os principais tipos de calibradores são: • calibradores para controle de FUROS ou calibradores TAMPÃO • calibradores para controle de EIXOS ou calibradores de BOCA • calibradores para controle da fabricação, para verificação das peças pelo fabricante. • calibradores de recebimento, para verificação das peças pelo cliente • calibradores de referência, utilizados no controle e aferição de outros calibradores • contra-calibradores • calibradores de referência, blocos padrão.

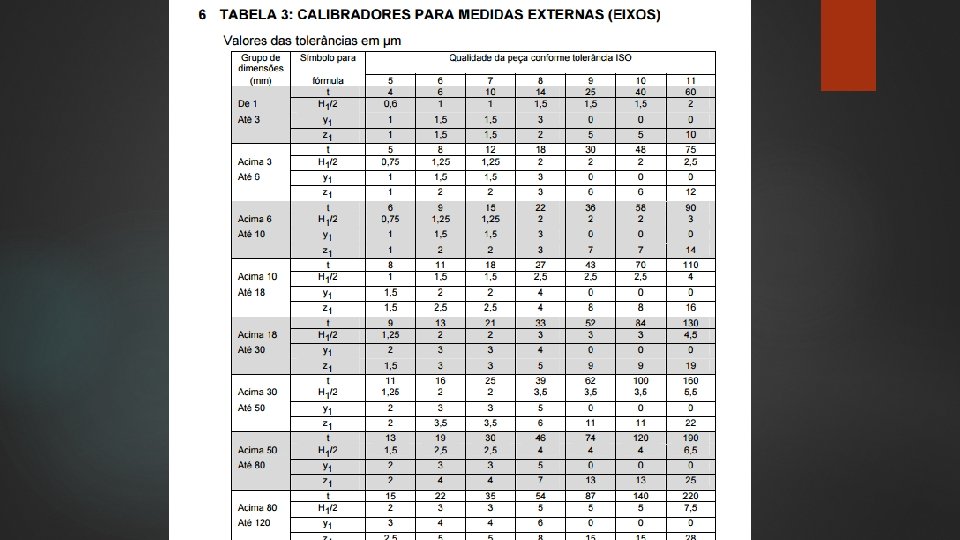

MATERIAIS Para a fabricação de calibradores, os materiais devem possuir as seguintes características: • alta dureza • resistência ao desgaste e à deformação • baixo coeficiente de dilatação térmica PRINCIPAIS MATERIAIS UTILIZADOS AÇO INDEFORMÁVEL AÇO DOCE FERRO FUNDIDO COQUILHADO DIMENSIONAMENTO A determinação das dimensões nominais e tolerâncias dos calibradores e contra-calibradores de fabricação e recebimento é feita de acordo com a tabela 3. 1, onde determina-se, em função das cotas a serem controladas (ajuste padronizado), a dimensão nominal e os afastamentos permissíveis.
Conservação: Evitar choques e quedas. Limpar e passar um pouco de óleo fino, após o uso Guardar em local apropriado
