Metrik lmler YKSEKRETM MEKANLARI YATIRIM KARAR DESTEK SSTEM

Metrik Ölçümler YÜKSEKÖĞRETİM MEKANLARI YATIRIM KARAR DESTEK SİSTEMİ PROJESİ MEK-SİS 1

Mekan fonksiyon? Birbirini saran (fonksiyon? ) parçacıklar* *Vitruvius(M. Ö. 15) 2

Mekan-Fonksiyon-Ölçüm 3

Metrik Ölçüm • Metrik ölçüm, mekânın büyüklüğünün (cm²; m²) tespit edilmesi amacıyla yapılan ölçümdür. 4

Metrik Ölçüm Cihazları Şerit Metre Lazer Metre Total Station 5

Metrik Ölçüm Nasıl Yapılır? • 1. Aşama: Mekanın mevcut mimari projesi temin edilir Mevcut (Halihazır) Proje Mimari proje yok ise «ölçüm yapılacak mekanın krokisi (taslağı)» çizilir 6

Metrik Ölçüm Nasıl Yapılır? • 2. Aşama: Mekân içinde bulunan tefrişler dikkate alınmadan gerekli ölçüm cihazı ile ölçümler yapılır. 7

Metrik Ölçüm Nasıl Yapılır? • Farklı ve karmaşık geometrilere sahip mekânların ölçümü nasıl yapılır? Design by Hadid 8

Metrik Ölçüm Nasıl Yapılır? • Hesaplar? ? Röleve Teknikleri ? 9

Metrik Ölçüm Nasıl Yapılır? • Farklı ve karmaşık geometrilere sahip mekânların ölçümü, mekânın geometrisi bilinen geometrik şekillere (kare, dikdörtgen vb. ) dönüştürülerek yapılır. şekillere 10

Ek Ölçüm Parametreleri KÜNYE DONANIM İÇ ORTAM KÜNYE BİLGİLERİ Ölçüm alınacak mekanın, Metrekare Bilgisi Kapasitesi (Konferans- Salonu sayısı; koltuk sayısı)-YMESS - Ek_2 Binadaki Katı (Zemin, Birinci) Cephesi (Kuzey-Güney) Havalandırma Sistemi (Doğal-Yapay) 11

Ek Ölçüm Parametreleri KÜNYE • • • DONANIM İÇ ORTAM DONANIM BİLGİLERİ Projeksiyon Cihazı Sayısı Projeksiyon Cihazı Perdesi Bilgisayar Sayısı Masa/Sıra Sayısı Sandalye Sayısı Yazı Tahtası Sayısı ve Türü 12

Ek Ölçüm Parametreleri KÜNYE DONANIM İÇ ORTAM • • • Aydınlatma Nem Sıcaklık Karbondioksit Düzeyi Gürültü Düzeyi 13

Metrik Ölçüm Örnek Tablo 14

Metrik Ölçüm ÖNEMLİ HUSUSLAR Sirkülasyon alanlarının metrik ölçümü 15

Metrik Ölçüm ÖNEMLİ HUSUSLAR Genel ölçü kıyası 16

Mekanların Sınıflandırılması • Fonksiyonlara Göre Sınıflandırma 17

Mekanların Sınıflandırılması • Ana-alt Fonksiyonlara Göre Sınıflandırma 18

Ana Fonksiyonlar Ana fonksiyonlar, binada sunulan hizmet dikkate alınarak tespit edilmelidir. • Bir binanın birden fazla ana fonksiyonun yerine getirilmesine hizmet etmesi mümkündür. Bu durumda hangi fonksiyon baskın ise, o fonksiyon ana fonksiyon olarak tanımlanmalıdır. • Projede kullanılacak ana fonksiyonlar 1 -EĞİTİM 2 -ARAŞTIRMA 3 -YÖNETİM 4 -SAĞLIK HİZMETLERİ 5 -KÜTÜPHANE 6 -TOPLANTI VE KONFERANS 7 -SOSYAL ALAN 8 -SPOR ALANI 9 -BARINMA 10 -DİĞER 19

Alt Fonksiyonlar • Ana fonksiyonun yerine getirilmesine hizmet eden ve bina içerisinde bulunan mekânlar, alt fonksiyonları teşkil etmektedir. • Alt fonksiyonlar, bir binanın hiçbir köşesini açıkta bırakmayacak şekilde tespit edilmiştir. • Binanın ana fonksiyonu tespit edildikten sonra bina içerisindeki her bir mekân alt fonksiyon bazında sınıflandırılmalıdır. 20

Alt Fonksiyonlar • Projede kullanılacak alt fonksiyonlar Derslik Amfi Seminer Odaları Akademik Yönetici Ofisleri … 21

Ana Fonksiyonlar-Alt Fonksiyonların Önemi 22

Ana Fonksiyonlar-Alt Fonksiyonların Önemi • Her bir ana fonksiyon ile alt fonksiyona ilişkin tanımlamalara Ek-1’de yer verilmiştir. Sınıflandırma işlemi bu tanımlar esas alınarak yapılmalıdır. 23

Mekan Sınıflandırma ve Kodlama 24

Numaralandırma • Neden Numaralandırma Yapılır? ØKarşılaştırılabilir standart envanter bilgisi üretimi 25

Mimari Plan Üzerinden Numaralandırma Metrik Ölçüm Ekibi Numaralandırma Ekibi 26

Kat Numaralandırma 1. Aşama : Katlarının ve ana girişlerinin belirlenmesi 27

Mimari Plan Üzerinden Numaralandırma *ANA GİRİŞ BELİRLENİR *SAAT YÖNÜNDE HAREKET EDİLEREK NUMARA VERİLİR 28

Mimari Plan Üzerinden Numaralandırma • Mekan kodlanması için binanın ana kapısı esas alınır. Birden fazla kapı olan binalarda ana kapı belirlenir ve sıralama belirlenen kapıya göre yapılır. • Ana kapı kullanıcı sirkülasyonun yoğun olduğu ve mekanlara ulaşımın en kısa olan mesafe dikkate alınarak belirlenir (Ching, 2014) Ching, F. D. (2014). Architecture: Form, space, and order. John Wiley & Sons. 29

Mimari Plan Üzerinden Numaralandırma • Mekânlara numara verme işlemi saat yönünün 360 derecelik dönmesi tamamlandığında mekânların numaralanması tamamlanmış olur. • Zemin kattan başlanarak yapılan numaralandırma işlemine diğer katlarda da aynı sistematik ile devam edilir 30

Mimari Plan Üzerinden Numaralandırma 1 -Mekanın Fonksiyonu Belirlenir 2 -Binadaki Katı Belirlenir 3 - Mekana 1(Bir)den başlayarak numara verilir 31

Mimari Plan Üzerinden Numaralandırma ÖNEMLİ NOKTALAR • Mekân numaralandırmasında; ofis, sınıf, amfi, laboratuvar, depo, tuvalet olmasına bakılmaksızın her mekâna ayrı bir numara verilir. • Bir binanın ek bloğu veya ek binası varsa o kattaki numaralandırma da aynı şekilde yapılır. • METRİK ÖLÇÜMLER YAPILMADAN ÖNCE NUMARALANDIRMALARIN YAPILMASI GEREKİR 32

Mimari Plan Üzerinden Numaralandırma ÖNEMLİ NOKTALAR • Proje ile birlikte plan ölçeğinde tüm mekanların YMESS kodları belirlenir ve mekanlara tanımlaması yapılarak hem kapılara hem de proje üzerine işaretlemeler gerçekleştirilir. 33 Proje üzerine yapılacak bu işaretlemeler ve mekan kodları ile birlikte, her binanın ayrı kat planları YMESS sistemine yüklenmelidir.

Mimari Plan Üzerinden Ortak Alan Numaralandırma Katlarda yer alan sahanlıklar ve koridorlar (sirkülasyon alanları) da ortak alan olarak ayrıca OS-K 1 -1000, OS-K 2 -1000 şeklinde numaralandırılır. Bu numaralandırmada; OS ortak alan fonksiyonunu, K 1 mekânın bulunduğu katı, 1000 ise mekân numarasını ifade etmektedir. 34

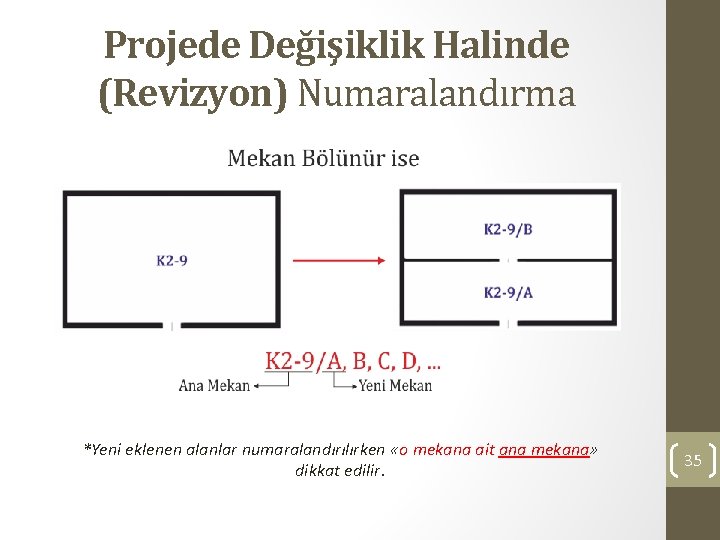

Projede Değişiklik Halinde (Revizyon) Numaralandırma *Yeni eklenen alanlar numaralandırılırken «o mekana ait ana mekana» dikkat edilir. 35

Projede Değişiklik Halinde (Revizyon) Numaralandırma *Yeni eklenen alanlar numaralandırılırken «o mekana ait ana mekana» dikkat edilir. 36

Projede Değişiklik Halinde (Revizyon) Numaralandırma *Yeni eklenen alanlar numaralandırılırken «o mekana ait ana mekana» dikkat edilir. 37

Mekânlar Birleştirildiğinde Numaralandırma *İki veya daha fazla mekan birleştirilerek yeni bir mekan yapıldı ise; mekan aktif olarak kullanılan kapı numarası ile numaralandırılır Diğer mekanın numaralandırılmasına atlanarak devam edilir. 38

Mekânlar Birleştirildiğinde Numaralandırma Birleştirilen mekân, sonrasında yeni bir mekân ile birleştiriliyorsa ve giriş ilk birleştirilen mekândan yapılıyorsa, ilk mekânın sonuna ikinci bir Y harfi eklenir. Bu durum tekrarlandığında tekrar sayısınca Y harfi eklenir 39

Mekânlar Birleştirildiğinde ve Fonksiyon Değiştiğinde Birleştirilen mekân, sonrasında yeni bir fonksiyona hizmet edecek şekilde birleştiriliyorsa giriş ilk birleştirilen mekândan yapılıyorsa, ilk mekânın sonuna ikinci bir Y harfi eklenir. Bu durum tekrarlandığında tekrar sayısınca Y harfi eklenir 40

Projede Yeni Bir Mekan Eklendiğinde Numaralandırma Projeye koridor ya da benzeri alanlardan bölünerek yeni mekan eklenmesi durumunda, eklenen mekandan bir önceki mekan numarasına /1, /2 şeklinde ekleme yapılarak numaralandırılmaya devam edilir. 41

Numaralandırma Örneği 42

Numaralandırma Örneği 43

Farklı Kotlarda Giriş Numaralandırma İki blok halinde; farklı elemanlarla birbirine bağlı olan ve farklı kotlarda ana giriş kapılarına sahip mekânların numaralandırılmasında, iki farklı kotun iki farklı girişi olduğu kabul edilir 44

Numaralandırma Örneği 45

Numaralandırma Örneği 46
