METODY POMIARU PARAMETRÓW CIEPLNYCH CIAŁ STAŁYCH Jerzy. Autor Bodzenta Parametry cieplne Podstawowe równania Metody stałego strumienia Metody zmiennego strumienia Metody impulsowe Podsumowanie

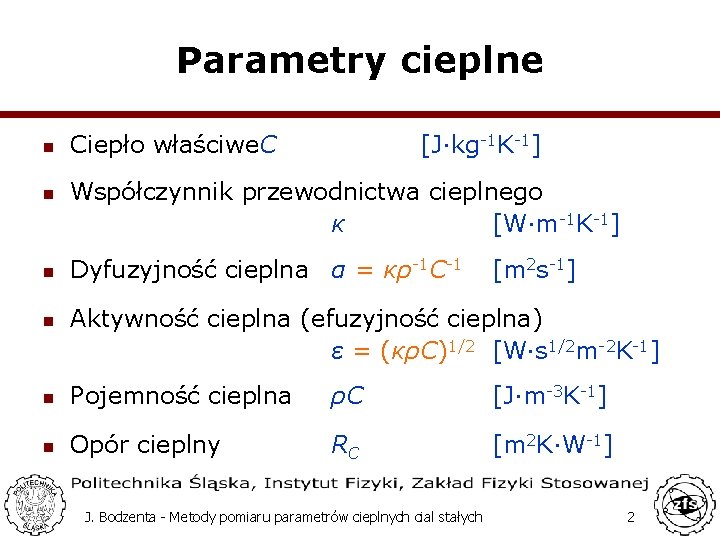

Parametry cieplne n n Ciepło właściwe. C [J·kg-1 K-1] Współczynnik przewodnictwa cieplnego κ [W·m-1 K-1] Dyfuzyjność cieplna α = κρ-1 C-1 [m 2 s-1] Aktywność cieplna (efuzyjność cieplna) ε = (κρC)1/2 [W·s 1/2 m-2 K-1] n Pojemność cieplna ρC [J·m-3 K-1] n Opór cieplny RC [m 2 K·W-1] J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 2

Podstawowe równania Bilans cieplny Prawo Fouriera 1 wymiar stan ust. Równanie Fouriera-Kirchhoffa J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 3

Podstawowe równania Współczynnik odbicia fali termicznej 1 0 2 x J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 4

Podstawowe równania Związki J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 5

Metody stałego strumienia Podstawowa zależność Wyznaczane Mierzone Model jednowymiarowy, stan ustalony Mierzone Wyznaczane J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 6

Metody stałego strumienia Typowe układy pomiarowe Grzejnik ekranujący Grzejnik Czujnik temperatury Próbka Izolacja cieplna Chłodnica Problemy: - dokładne wyznaczenie j. Q lub P, - jednowymiarowość. J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 7

Metody stałego strumienia Metody porównawcze Światło Kamera IR Grzejnik Czujnik temperatury Wzorzec Próbka T Izolacja cieplna Chłodnica x J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 8

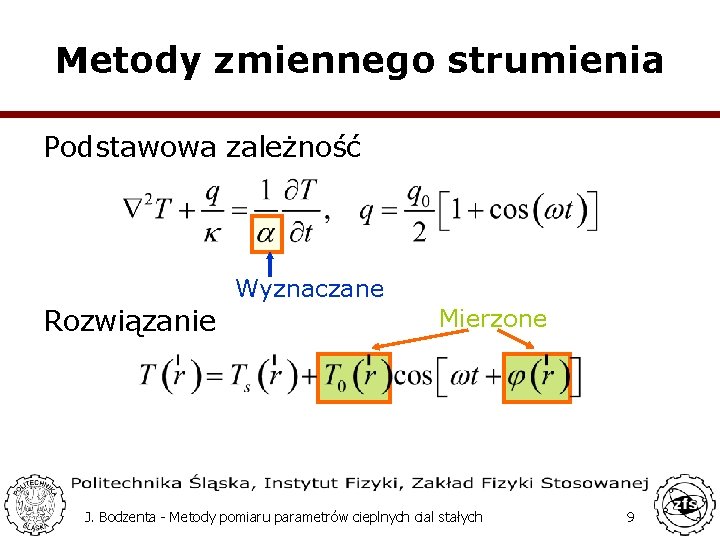

Metody zmiennego strumienia Podstawowa zależność Wyznaczane Rozwiązanie Mierzone J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 9

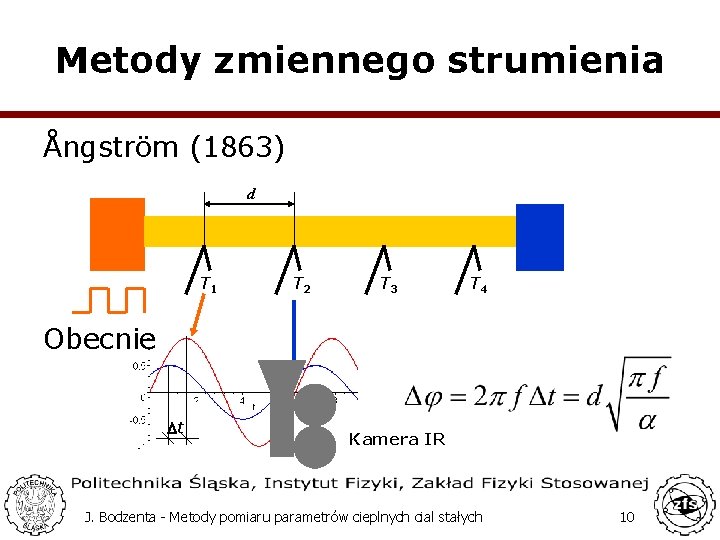

Metody zmiennego strumienia Ångström (1863) d T 1 T 2 T 3 T 4 Obecnie Dt Kamera IR J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 10

Metody zmiennego strumienia Adams, Kirkbright (1977) Dφ d Komora FA Zhang i inni (1990) f 1/2 d Podłoże J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 11

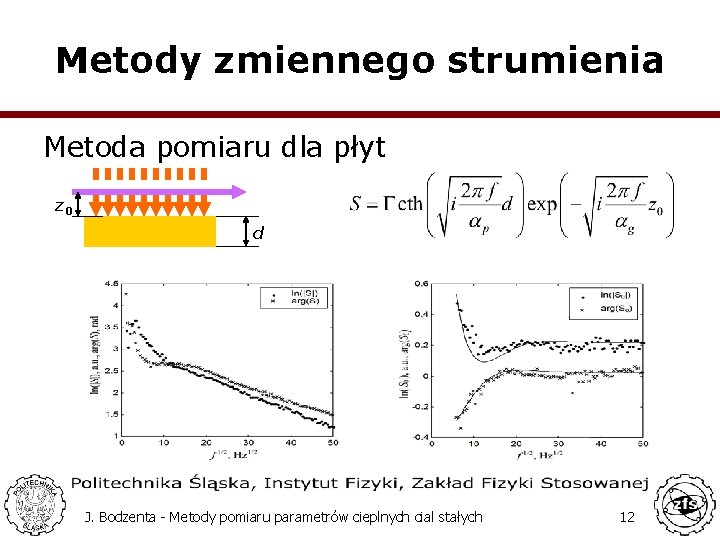

Metody zmiennego strumienia Metoda pomiaru dla płyt z 0 d J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 12

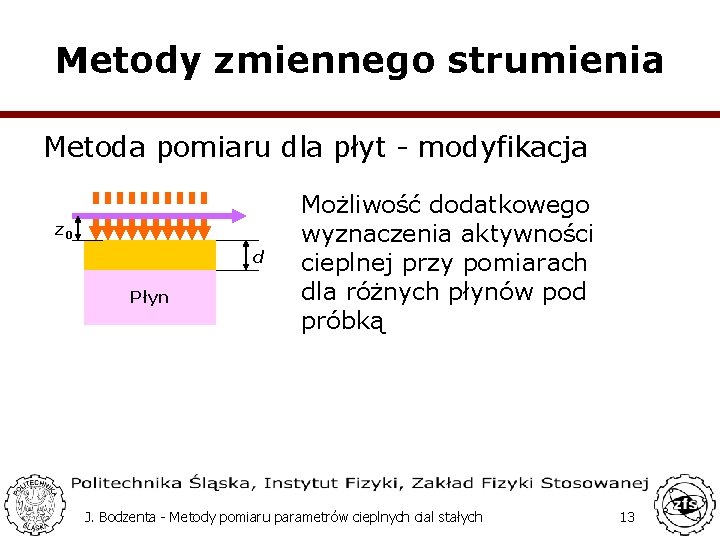

Metody zmiennego strumienia Metoda pomiaru dla płyt - modyfikacja z 0 d Płyn Możliwość dodatkowego wyznaczenia aktywności cieplnej przy pomiarach dla różnych płynów pod próbką J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 13

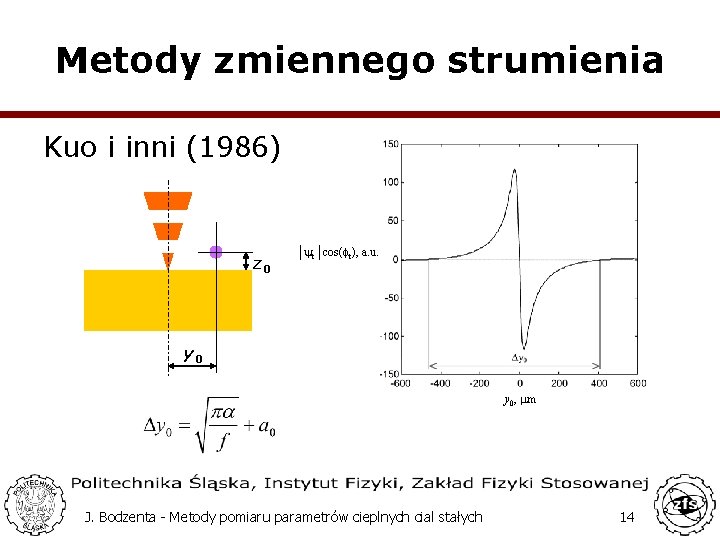

Metody zmiennego strumienia Kuo i inni (1986) z 0 │ t│cos( t), a. u. y 0, mm J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 14

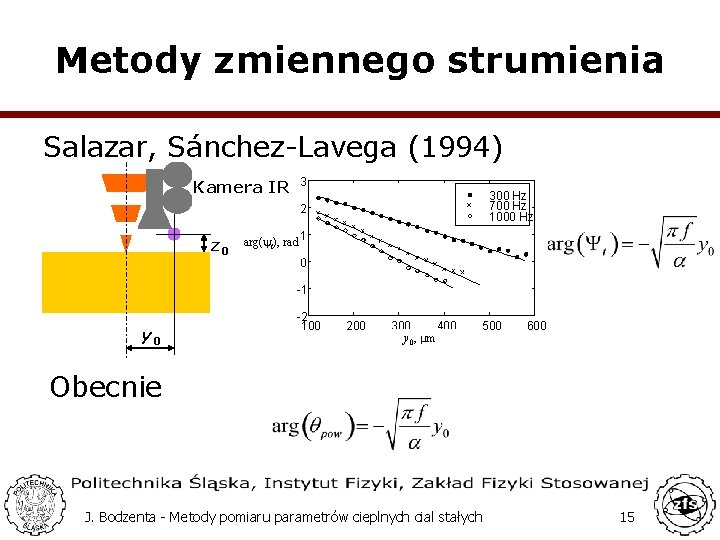

Metody zmiennego strumienia Salazar, Sánchez-Lavega (1994) 3 Kamera IR 300 Hz 700 Hz 1000 Hz 2 z 0 arg( t), rad 1 0 -1 y 0 -2 100 200 300 400 y 0, mm 500 600 Obecnie J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 15

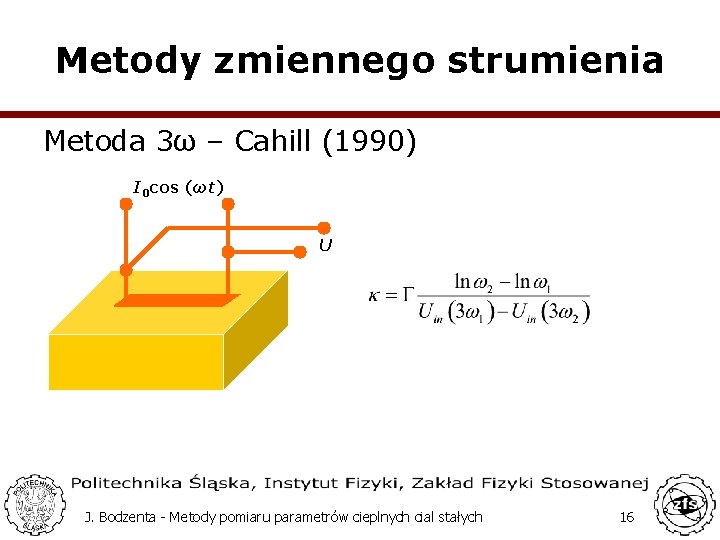

Metody zmiennego strumienia Metoda 3ω – Cahill (1990) I 0 cos (ωt) U J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 16

Metody impulsowe Q 0 rcl q. Atp d Parker i inni (1961) p 2 bt l 2 1 0. 8 Qlrcl 0. 6 q. Atp 0. 4 0. 2 0 t t 0 x 1/2 2 J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 4 p 2 bt l 2 6 8 10 17

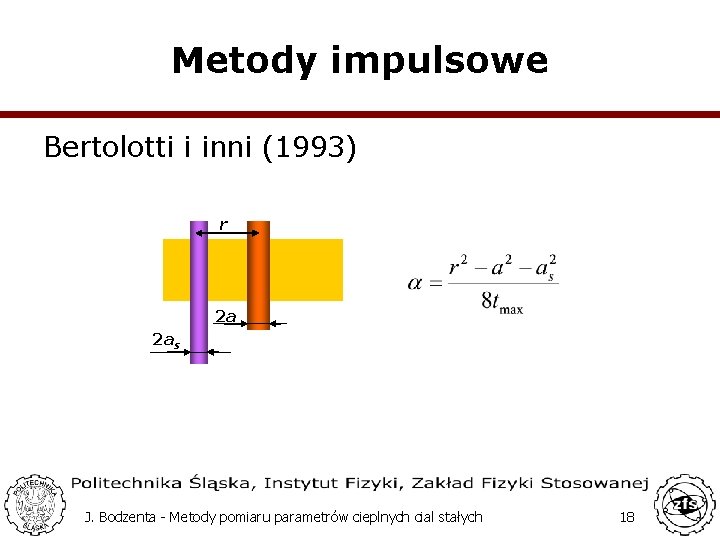

Metody impulsowe Bertolotti i inni (1993) r 2 a 2 as J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 18

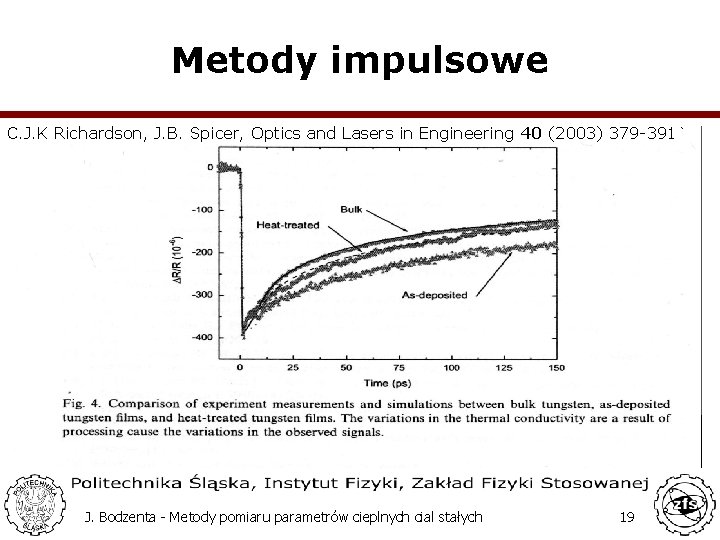

Metody impulsowe C. J. K Richardson, J. B. Spicer, Optics and Lasers in Engineering 40 (2003) 379 -391` Termoodbicie przejściowe Transient thermoreflectance (TTR) Laser 76 MHz, 790 nm, 200 fs Homodyna 1 MHz Detektor 1: 9 Pomiar: S(t), 0 < t < 500 ps Modulator AO 1 MHz J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 19

Metody impulsowe Przejściowe siatki cieplne Transient thermal gratings (TTG) θ y Dla małych θ J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 20

Podsumowanie n n Pomiar parametrów cieplnych jest trudny Trudno jest wyróżnić standardowe metody pomiaru Większość metod jest oparta na dopasowaniu parametrów w ramach założonego modelu Większość metod jest oparta na bezpośrednim lub pośrednim pomiarze temperatury powierzchni próbki J. Bodzenta - Metody pomiaru parametrów cieplnych cial stałych 21
