Metody badania struktury zwizkw chemicznych Krystalografia 1 B

Metody badania struktury związków chemicznych Krystalografia 1

B 13 H 19 Budowa cząsteczki a struktura krystaliczna 2

Kryształy naturalne Gips Monokryształ kwarcu Polikrystaliczny kwarc 3

Komórka elementarna Sieć przestrzenna Osie krystalograficzne: X, Y, Z Węzły sieci: xyz Stałe sieciowe: Prosta sieciowa: [u v w] Płaszczyzna sieciowa: (h k l) a, b, c a, b, g 4

Komórka elementarna Wskaźniki węzłów sieci Rodzina płaszczyzn sieciowych (121) 5

Wskaźniki Millera płaszczyzn Rodzina płaszczyzn sieciowych (110) 6

Wskaźniki Millera płaszczyzn Rodzina płaszczyzn sieciowych (120) 7

Wskaźniki Millera płaszczyzn Rodzina płaszczyzn sieciowych (111) 8

Równanie prostej sieciowej wspólnej dla płaszczyzn (hkl) i (h’k’l’): Równanie płaszczyzny sieciowej wyznaczonej przez proste sieciowe [uvw] i [u’v’w’]: Pas płaszczyzn sieciowych Warunek pasowy: 9

Macierz krystalograficzna 10

Standardowa macierz krystalograficzna A 0 11

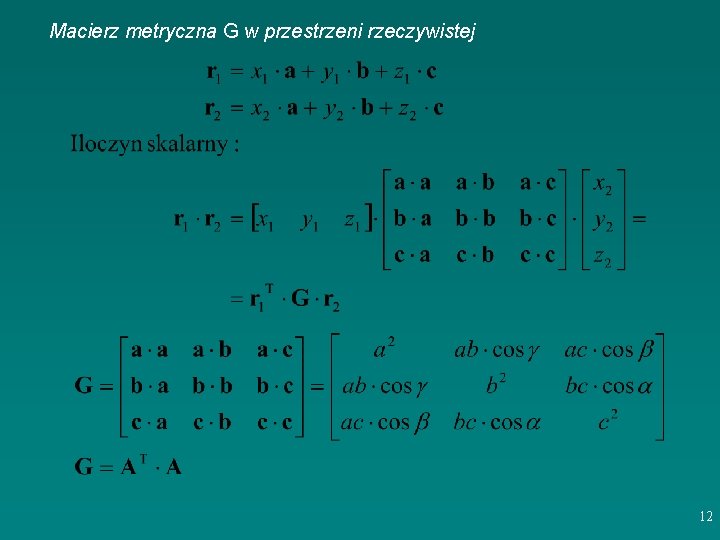

Macierz metryczna G w przestrzeni rzeczywistej 12

Sieć odwrotna (Ewald, 1921) 13

Układy krystalograficzne trójskośny jednoskośny rombowy tetragonalny trygonalny heksagonalny regularny a, b, c, a = b, c, a = b = c, a, b, g a = g = 90°, b a = b = g = 90° a = b = 90°, g = 120° a = b = g = 90° 14

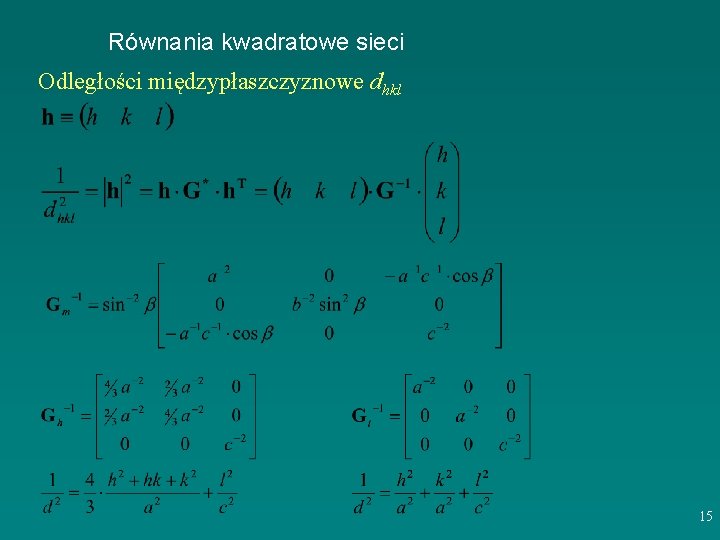

Równania kwadratowe sieci Odległości międzypłaszczyznowe dhkl 15

Sieci Bravais’go (translacyjne) trójskośny jednoskośny rombowy o. P tetragonalny heksagonalny regularny h. P c. P a. P m. C 000, o. C o. I o. F t. P t. I 000, h. R 000, c. I c. F 000, ½½ 0 000, ½½½ 000, ½½ 0, ½ 0½, 0½½ 000, ½½½ 000, 2/31/31/3, 1/32/32/3 000, ½½½ 000, ½½ 0, ½ 0½, 0½½ 16
