METODOLOGÍA DE LA SUPERFICIE DE RESPUESTA Parte 6: Redes neuronales Héctor Goicoechea E-mail: hgoico@fbcb. unl. edu. ar http: //www. fbcb. unl. edu. ar/laboratorios/ladaq/

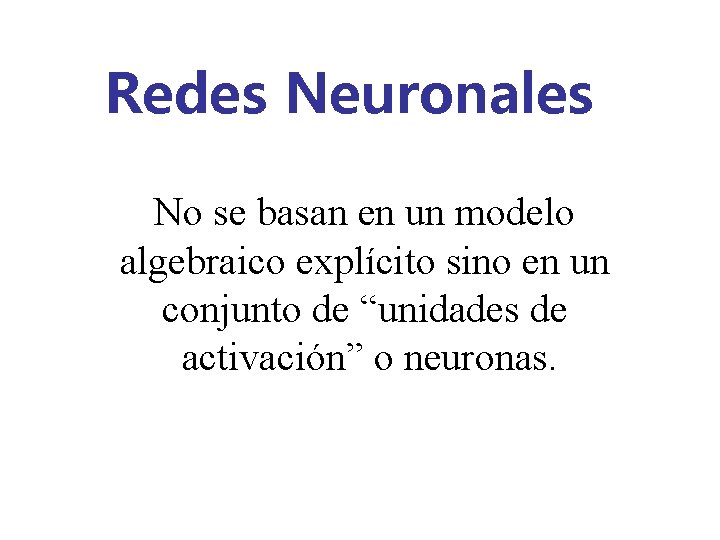

Redes Neuronales No se basan en un modelo algebraico explícito sino en un conjunto de “unidades de activación” o neuronas.

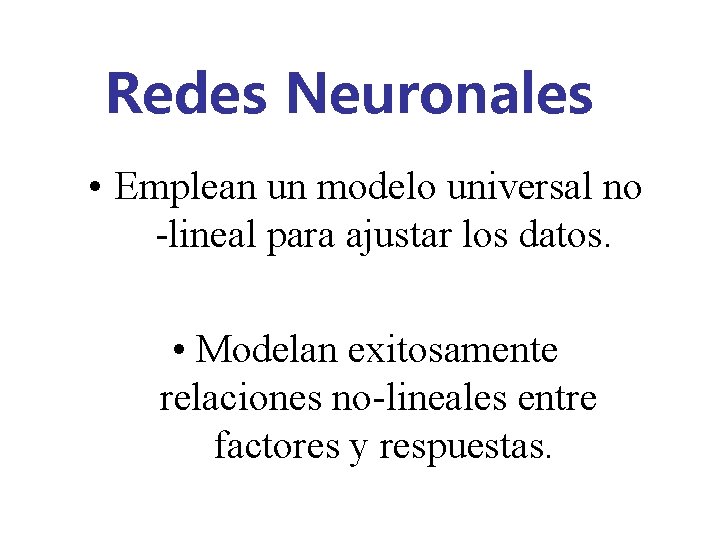

Redes Neuronales • Emplean un modelo universal no -lineal para ajustar los datos. • Modelan exitosamente relaciones no-lineales entre factores y respuestas.

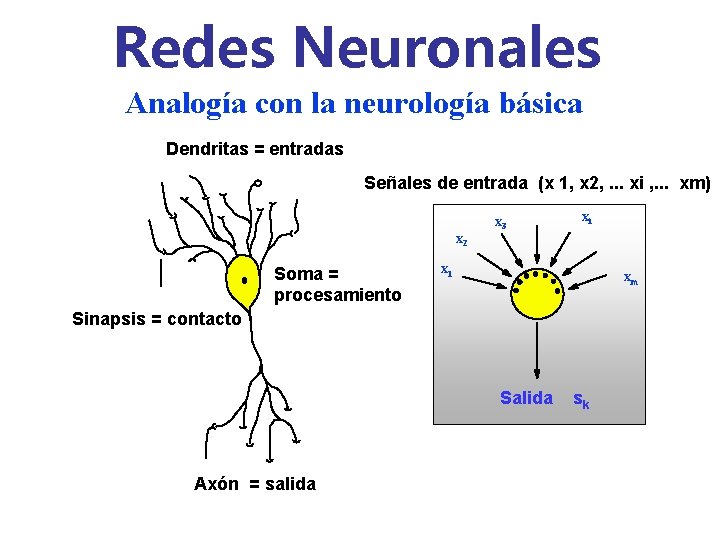

Redes Neuronales Analogía con la neurología básica Dendritas = entradas Señales de entrada (x 1, x 2, . . . xi , . . . xm) x 2 Soma = procesamiento x 3 xi x 1 xm Sinapsis = contacto Salida Axón = salida sk

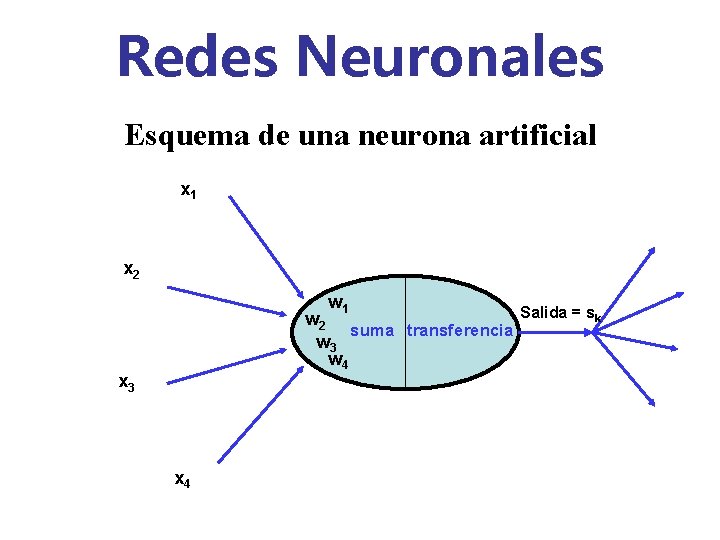

Redes Neuronales Esquema de una neurona artificial x 1 x 2 w 1 Salida = sk w 2 suma transferencia w 3 w 4 x 3 x 4

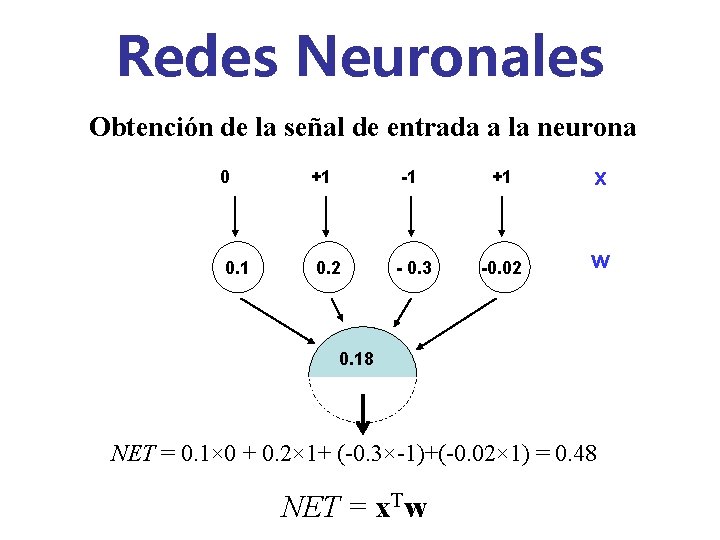

Redes Neuronales Obtención de la señal de entrada a la neurona 0 0. 1 +1 0. 2 -1 +1 x - 0. 3 -0. 02 w 0. 18 NET = 0. 1× 0 + 0. 2× 1+ (-0. 3×-1)+(-0. 02× 1) = 0. 48 NET = x. Tw

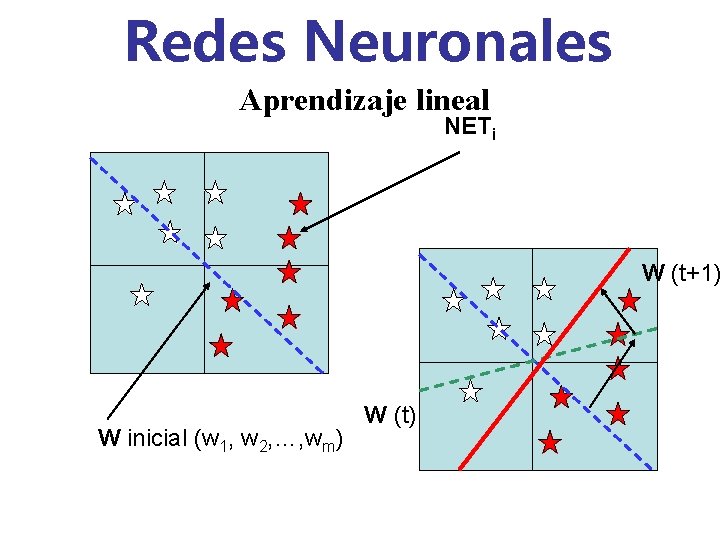

Redes Neuronales Aprendizaje lineal NETi W (t+1) W inicial (w 1, w 2, …, wm) W (t)

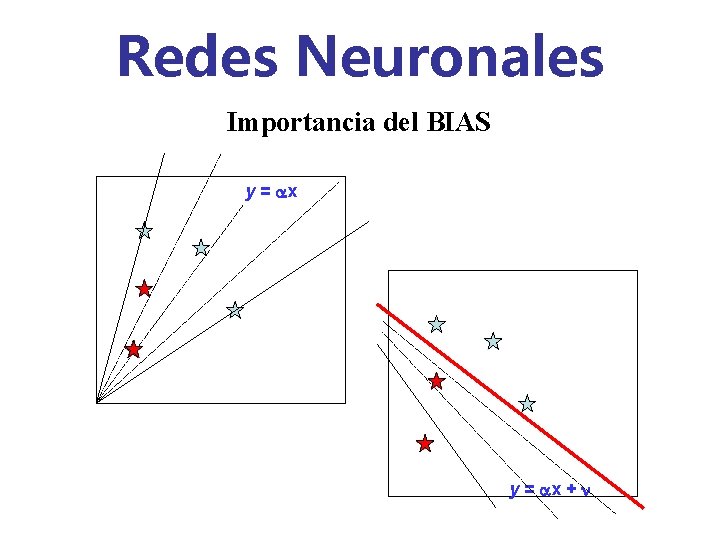

Redes Neuronales Importancia del BIAS y = ax + n

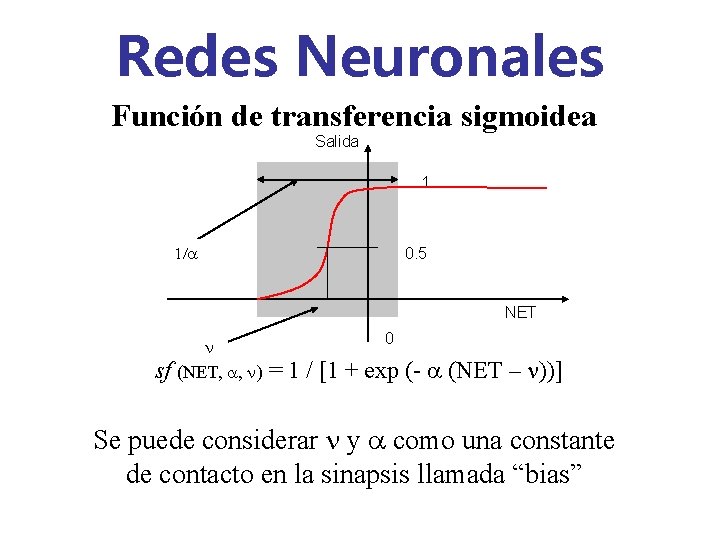

Redes Neuronales Función de transferencia sigmoidea Salida 1 1/a 0. 5 NET n 0 sf (NET, a, n) = 1 / [1 + exp (- a (NET – n))] Se puede considerar n y a como una constante de contacto en la sinapsis llamada “bias”

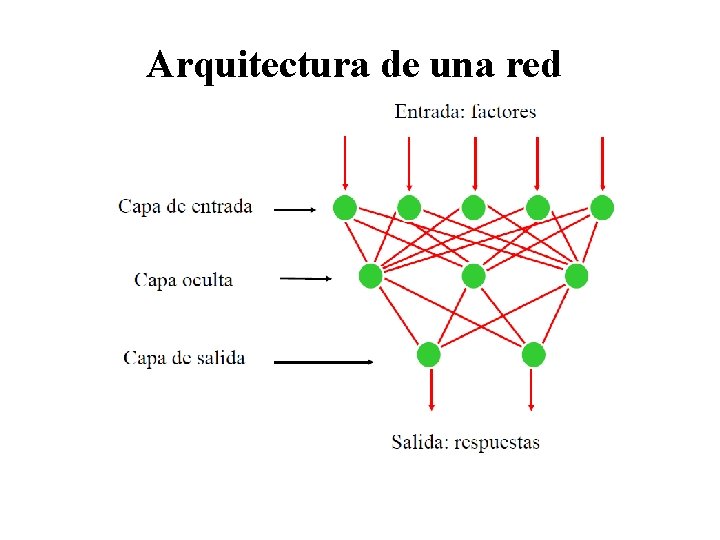

Arquitectura de una red

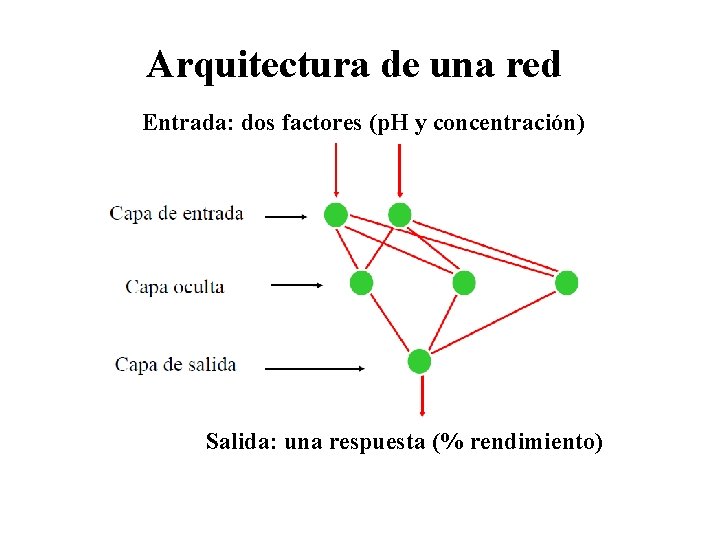

Arquitectura de una red Entrada: dos factores (p. H y concentración) Salida: una respuesta (% rendimiento)

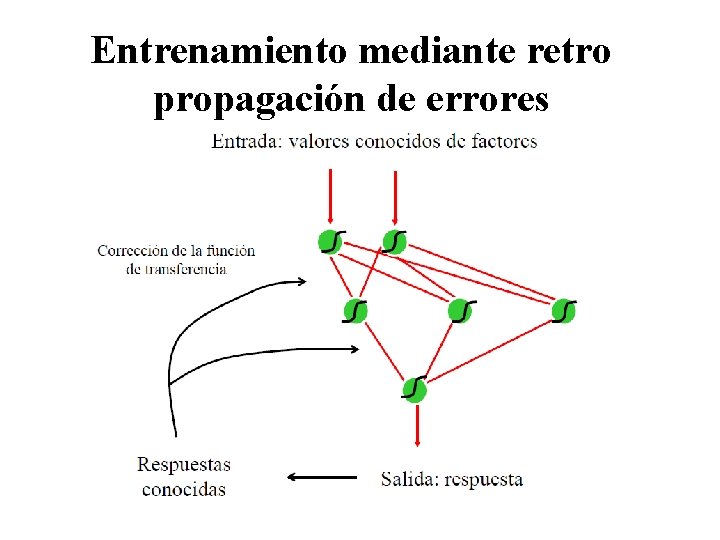

Entrenamiento mediante retro propagación de errores

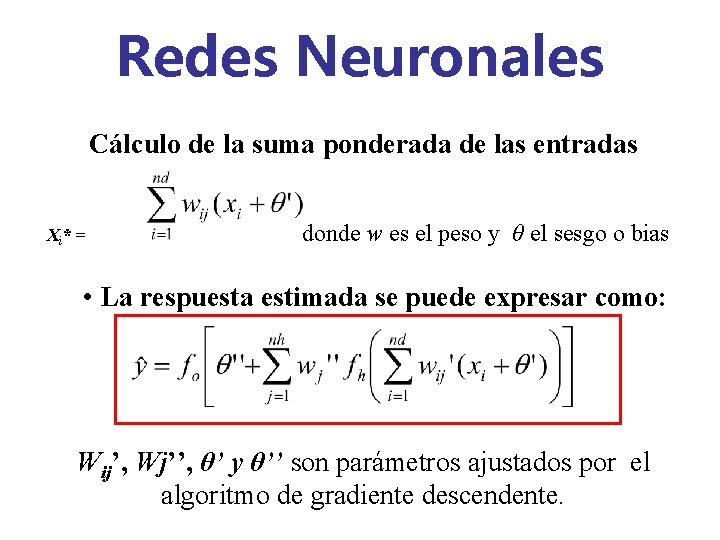

Redes Neuronales Cálculo de la suma ponderada de las entradas Xi* = donde w es el peso y θ el sesgo o bias • La respuesta estimada se puede expresar como: Wij’, Wj’’, θ’ y θ’’ son parámetros ajustados por el algoritmo de gradiente descendente.

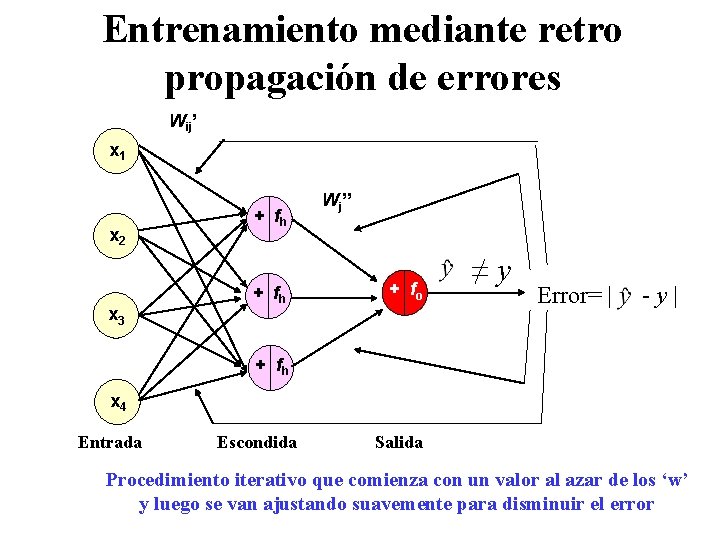

Entrenamiento mediante retro propagación de errores Wij’ x 1 x 2 x 3 + fh Wj’’ + fo ≠y Error= | -y| + fh x 4 Entrada Escondida Salida Procedimiento iterativo que comienza con un valor al azar de los ‘w’ y luego se van ajustando suavemente para disminuir el error

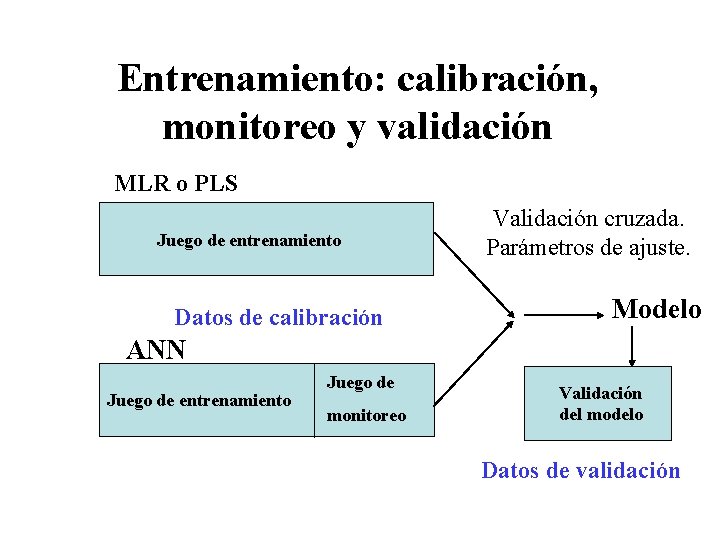

Entrenamiento: calibración, monitoreo y validación MLR o PLS Juego de entrenamiento Datos de calibración Validación cruzada. Parámetros de ajuste. Modelo ANN Juego de entrenamiento Juego de monitoreo Validación del modelo Datos de validación

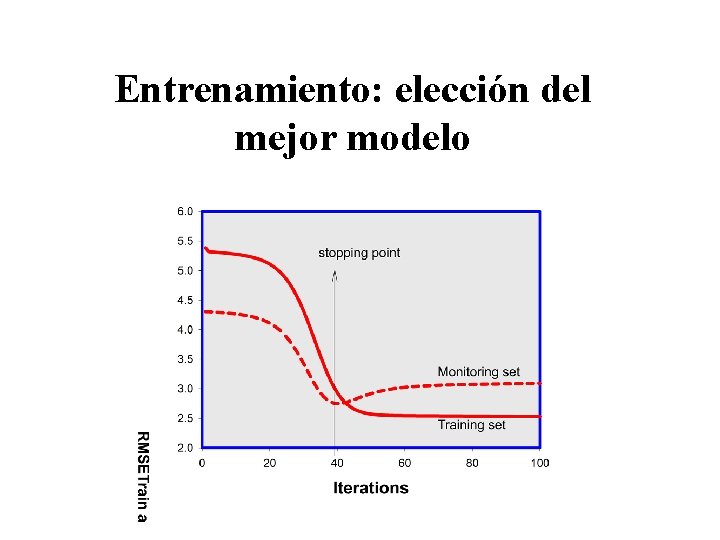

Entrenamiento: elección del mejor modelo

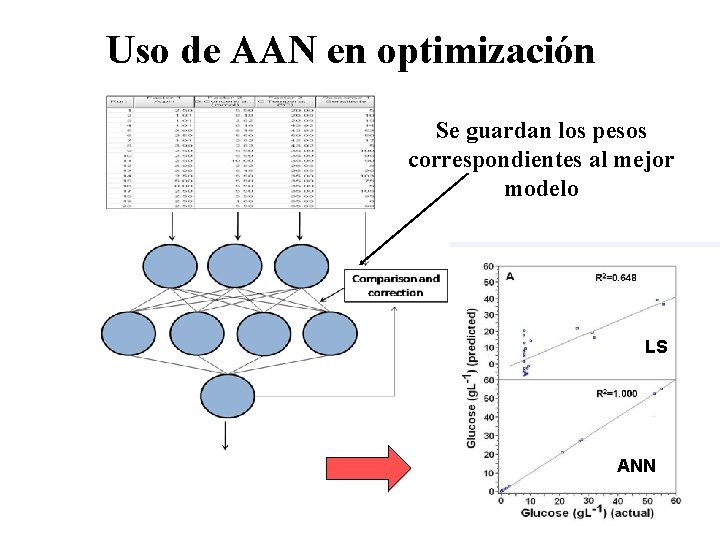

Uso de AAN en optimización Se guardan los pesos correspondientes al mejor modelo LS ANN

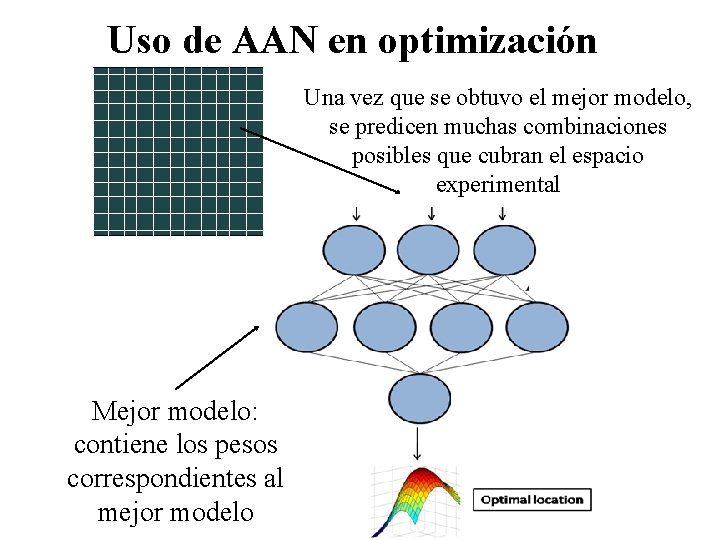

Uso de AAN en optimización Una vez que se obtuvo el mejor modelo, se predicen muchas combinaciones posibles que cubran el espacio experimental Mejor modelo: contiene los pesos correspondientes al mejor modelo

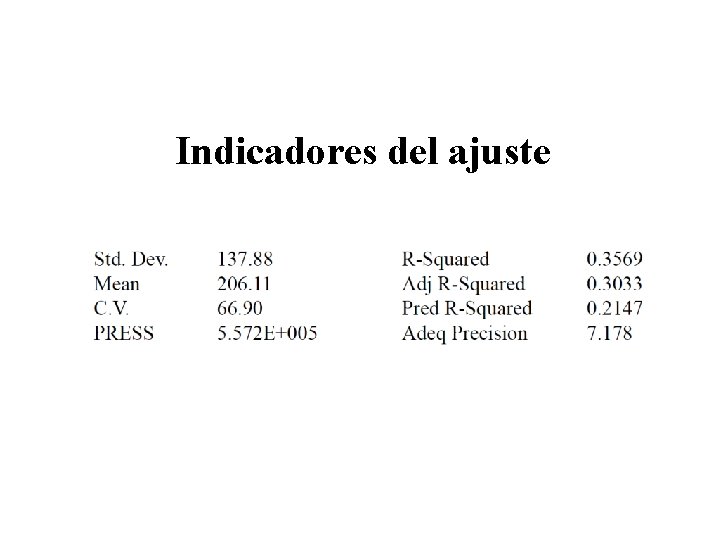

Indicadores del ajuste

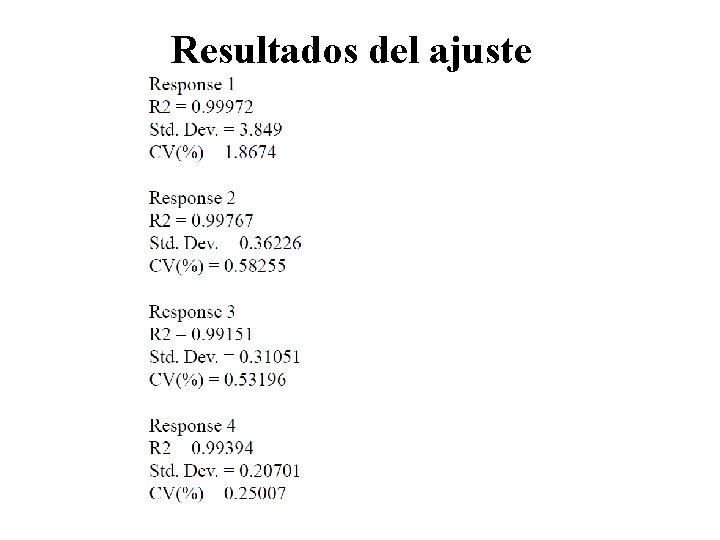

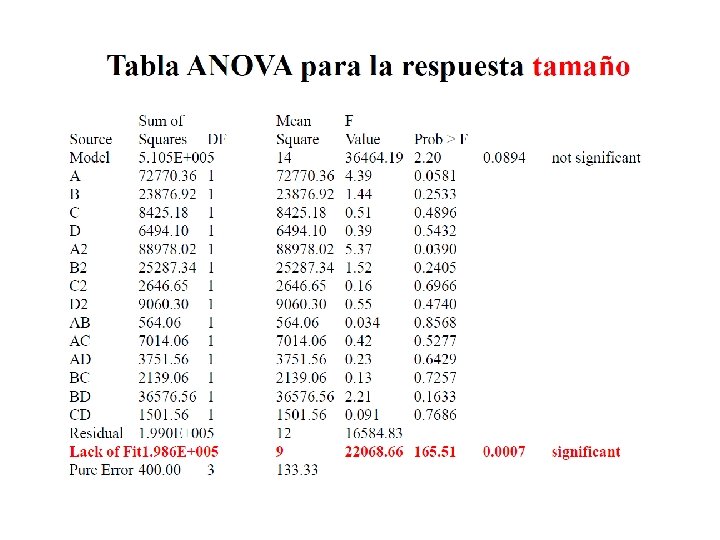

Resultados del ajuste

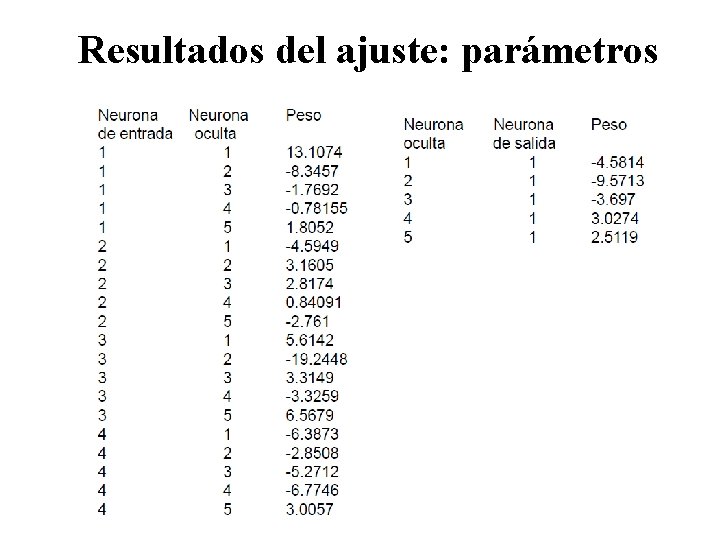

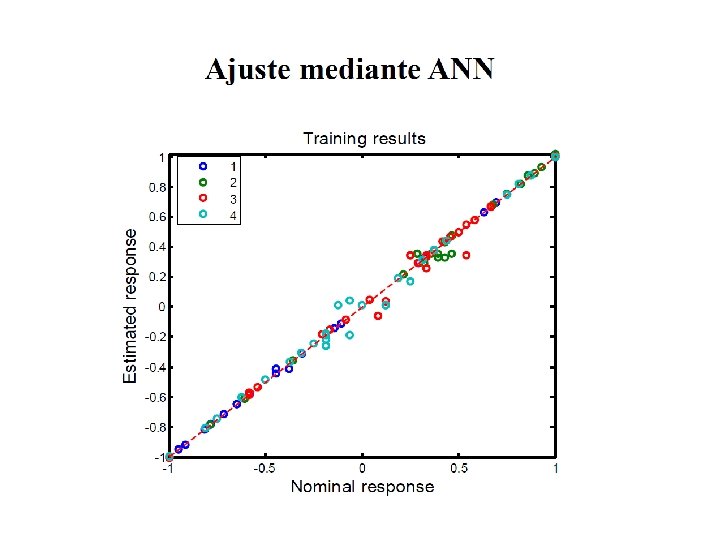

Resultados del ajuste: parámetros

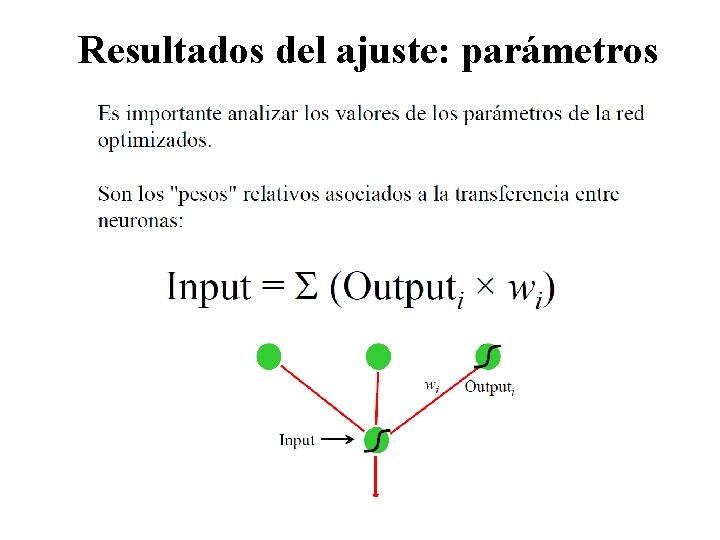

Resultados del ajuste: parámetros

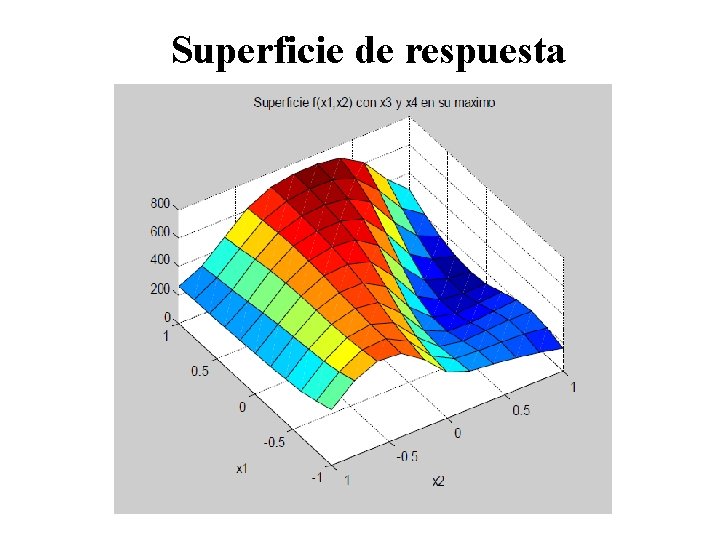

Superficie de respuesta

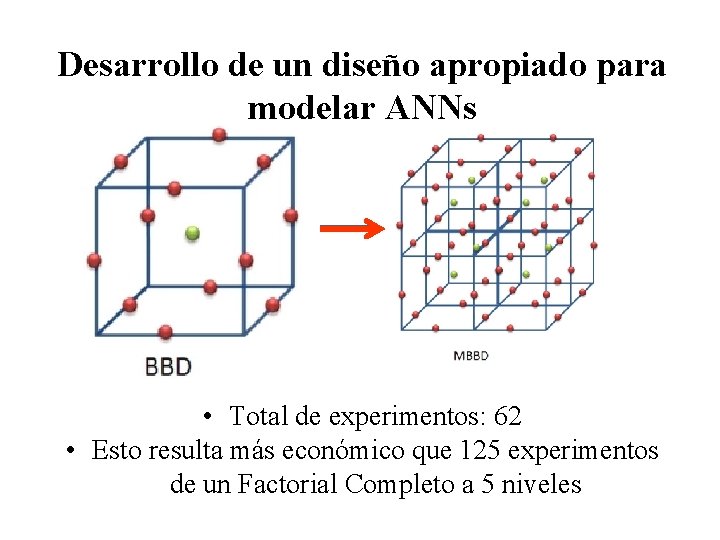

Desarrollo de un diseño apropiado para modelar ANNs • Total de experimentos: 62 • Esto resulta más económico que 125 experimentos de un Factorial Completo a 5 niveles

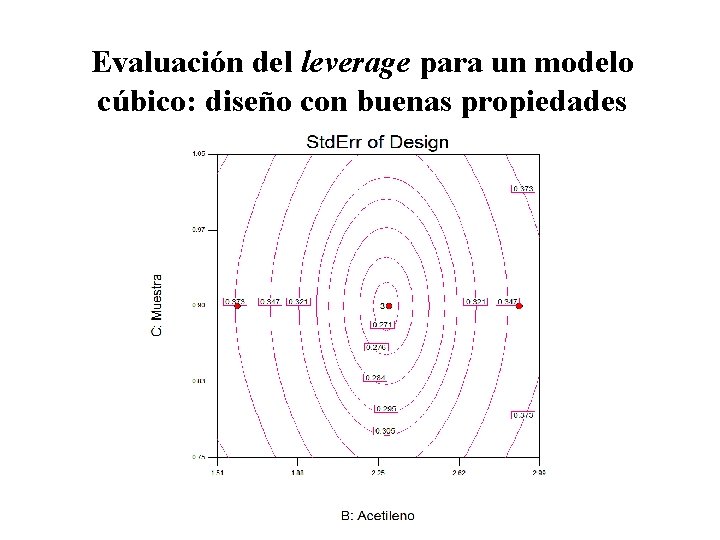

Evaluación del leverage para un modelo cúbico: diseño con buenas propiedades

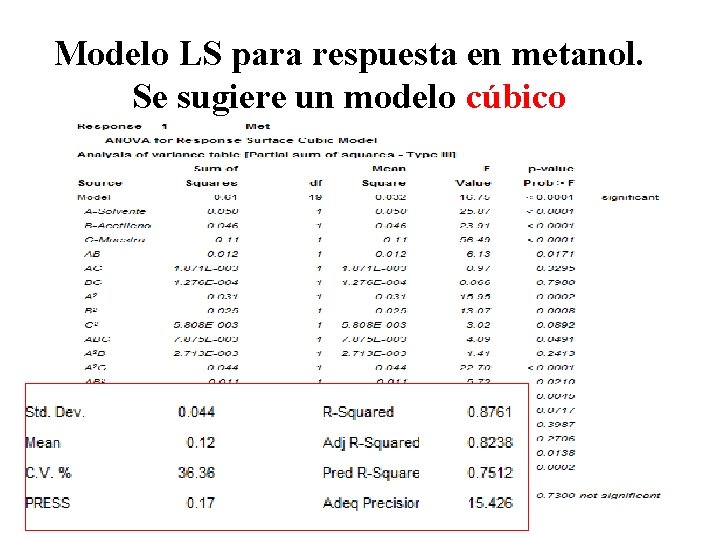

Modelo LS para respuesta en metanol. Se sugiere un modelo cúbico

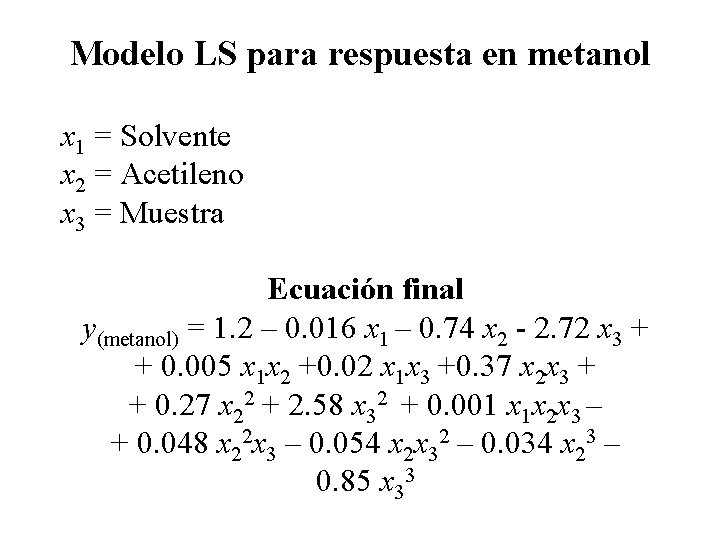

Modelo LS para respuesta en metanol x 1 = Solvente x 2 = Acetileno x 3 = Muestra Ecuación final y(metanol) = 1. 2 – 0. 016 x 1 – 0. 74 x 2 - 2. 72 x 3 + + 0. 005 x 1 x 2 +0. 02 x 1 x 3 +0. 37 x 2 x 3 + + 0. 27 x 22 + 2. 58 x 32 + 0. 001 x 1 x 2 x 3 – + 0. 048 x 22 x 3 – 0. 054 x 2 x 32 – 0. 034 x 23 – 0. 85 x 33

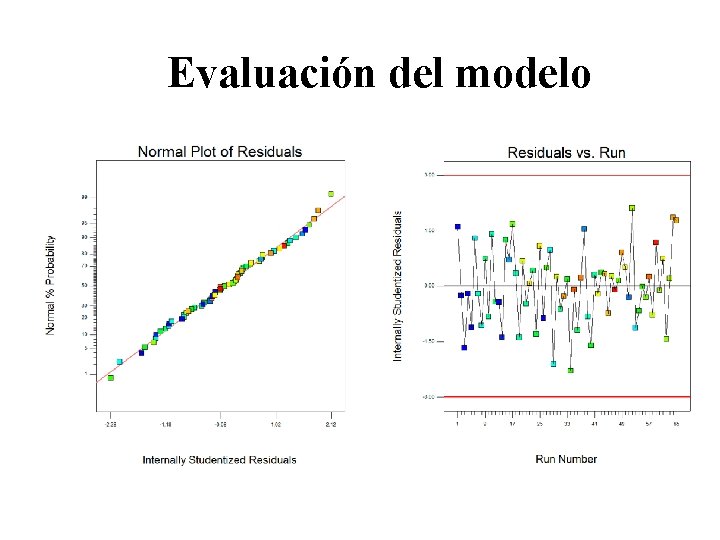

Evaluación del modelo

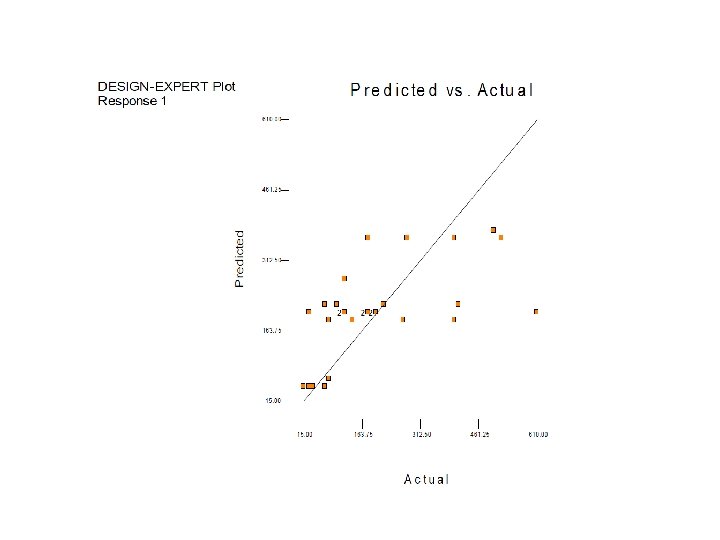

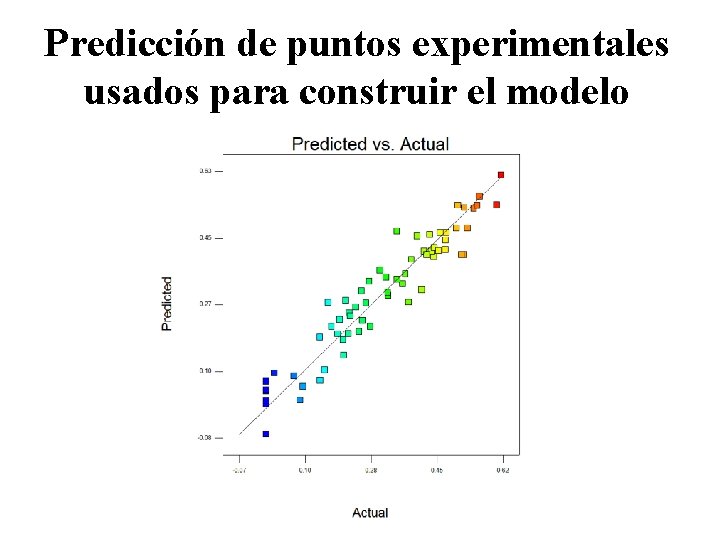

Predicción de puntos experimentales usados para construir el modelo

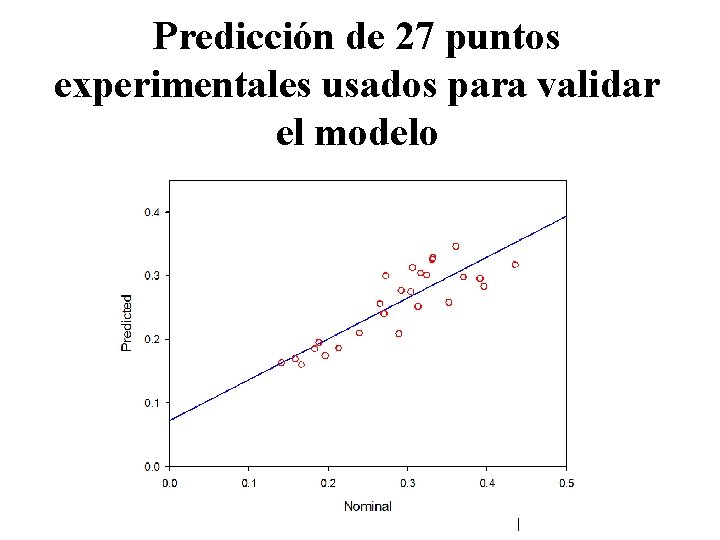

Predicción de 27 puntos experimentales usados para validar el modelo

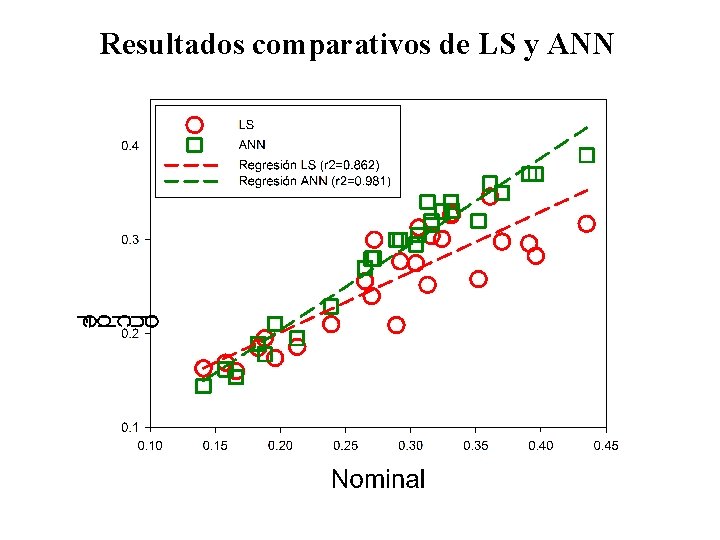

Resultados comparativos de LS y ANN

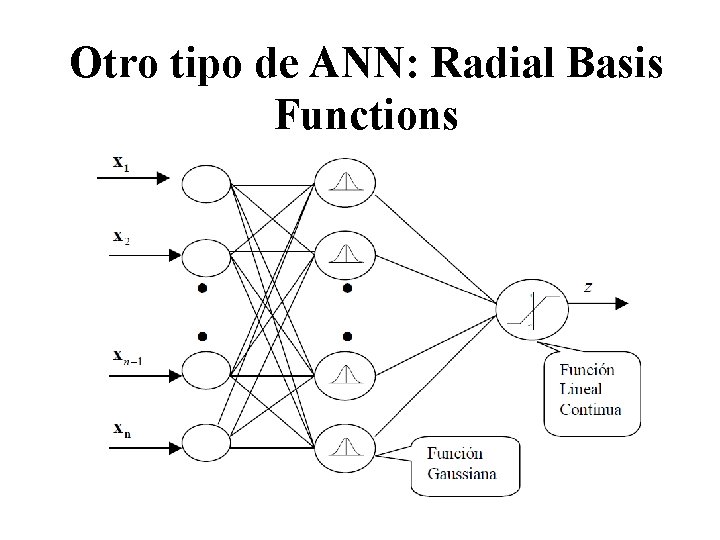

Otro tipo de ANN: Radial Basis Functions

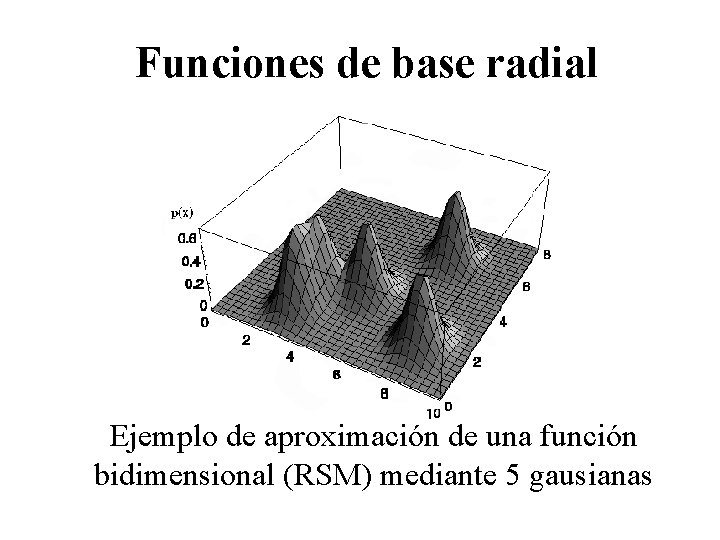

Funciones de base radial Ejemplo de aproximación de una función bidimensional (RSM) mediante 5 gausianas

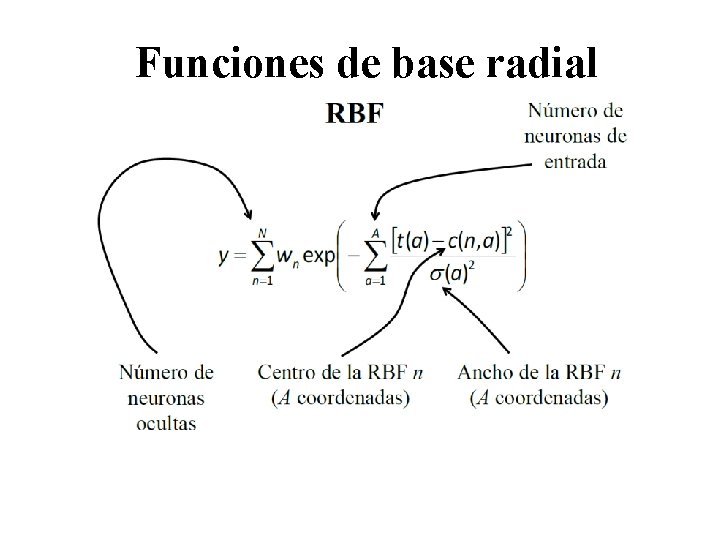

Funciones de base radial

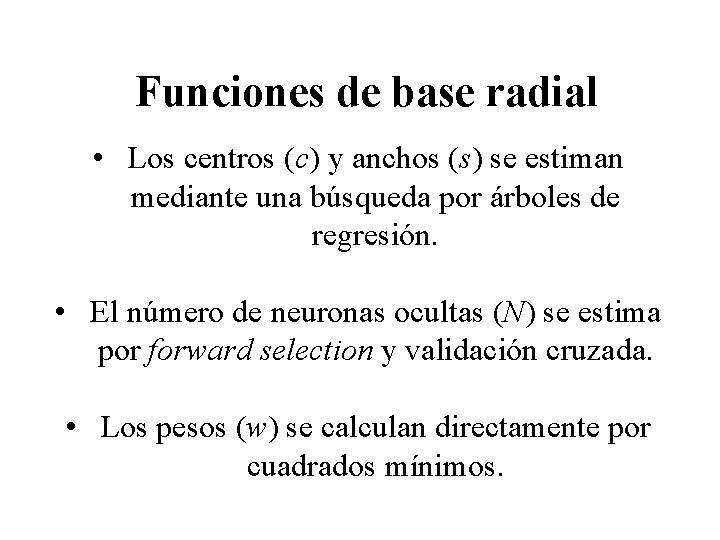

Funciones de base radial • Los centros (c) y anchos (s) se estiman mediante una búsqueda por árboles de regresión. • El número de neuronas ocultas (N) se estima por forward selection y validación cruzada. • Los pesos (w) se calculan directamente por cuadrados mínimos.

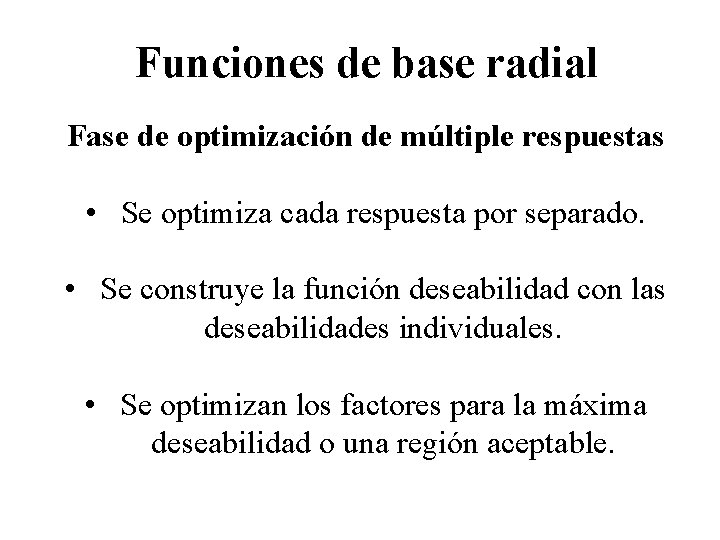

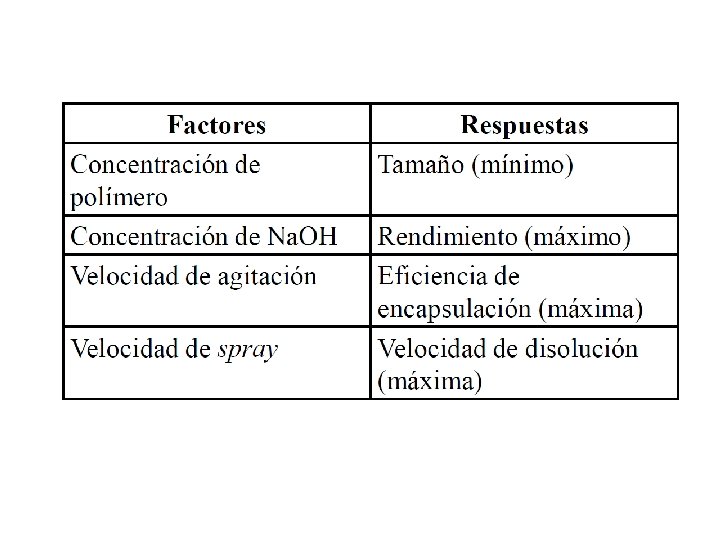

Funciones de base radial Fase de optimización de múltiple respuestas • Se optimiza cada respuesta por separado. • Se construye la función deseabilidad con las deseabilidades individuales. • Se optimizan los factores para la máxima deseabilidad o una región aceptable.

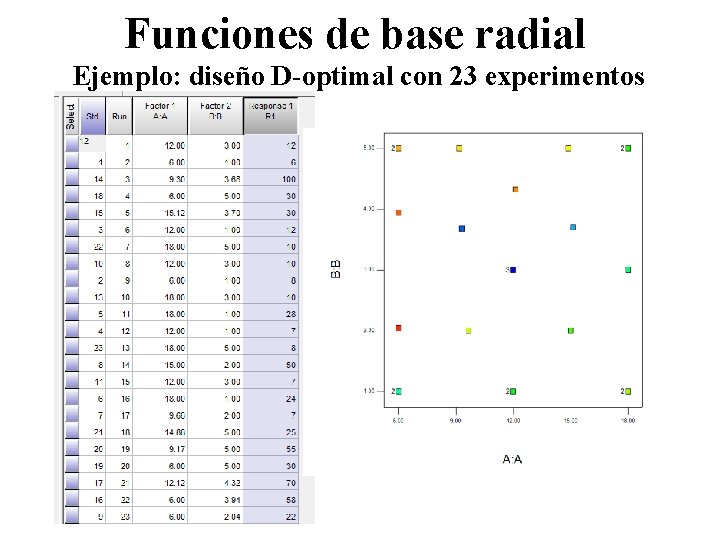

Funciones de base radial Ejemplo: diseño D-optimal con 23 experimentos

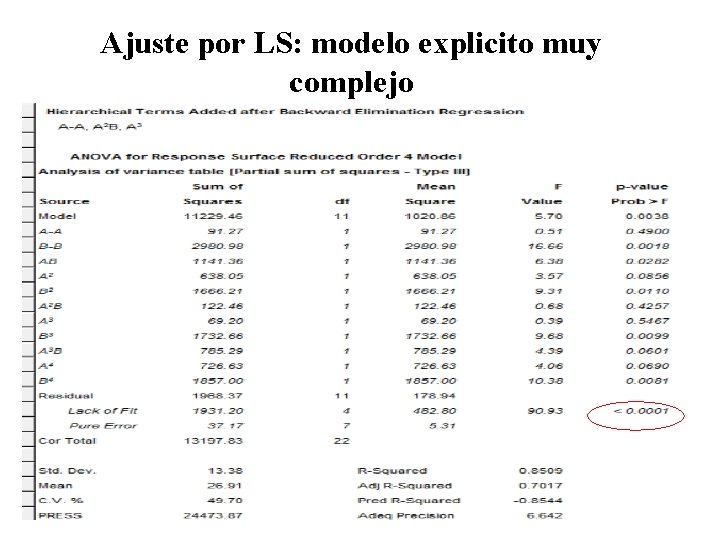

Ajuste por LS: modelo explicito muy complejo

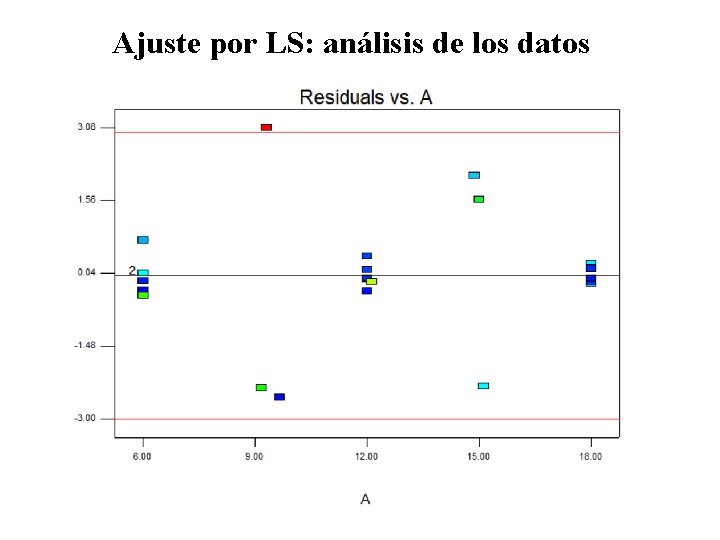

Ajuste por LS: análisis de los datos

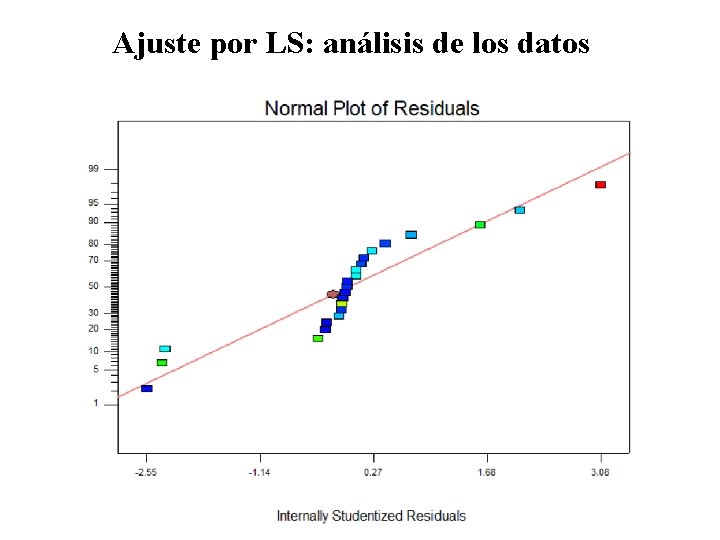

Ajuste por LS: análisis de los datos

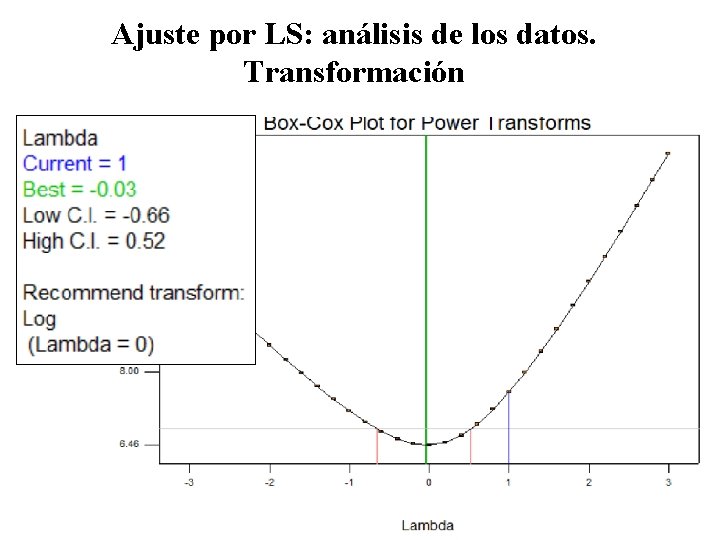

Ajuste por LS: análisis de los datos. Transformación

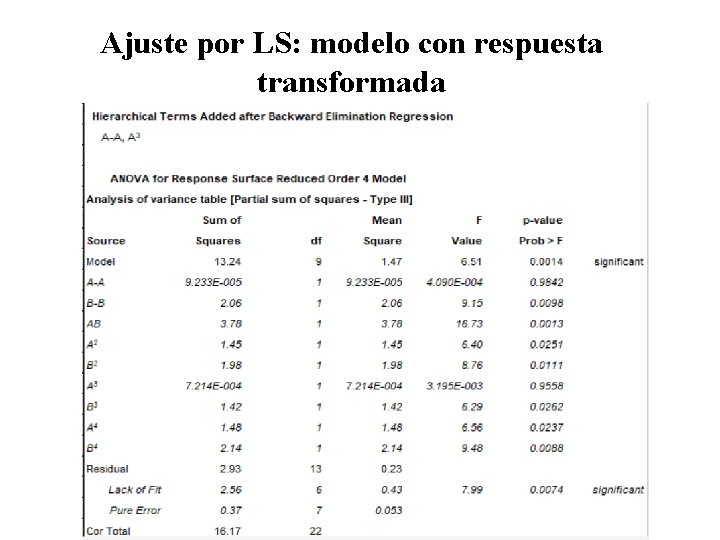

Ajuste por LS: modelo con respuesta transformada

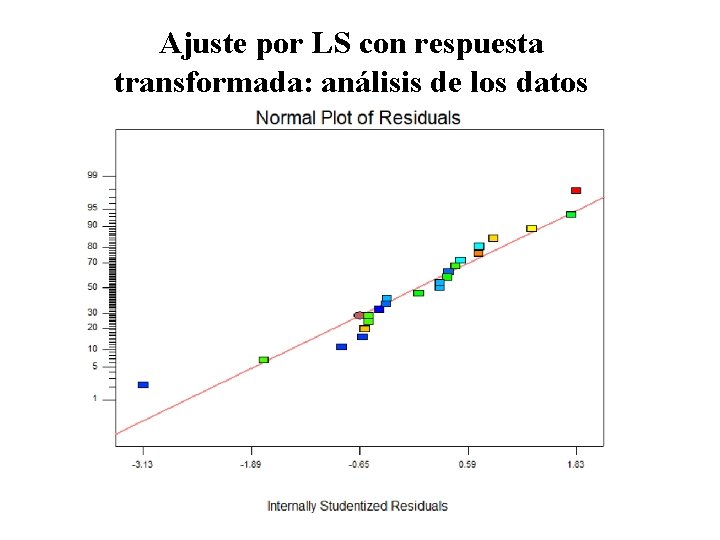

Ajuste por LS con respuesta transformada: análisis de los datos

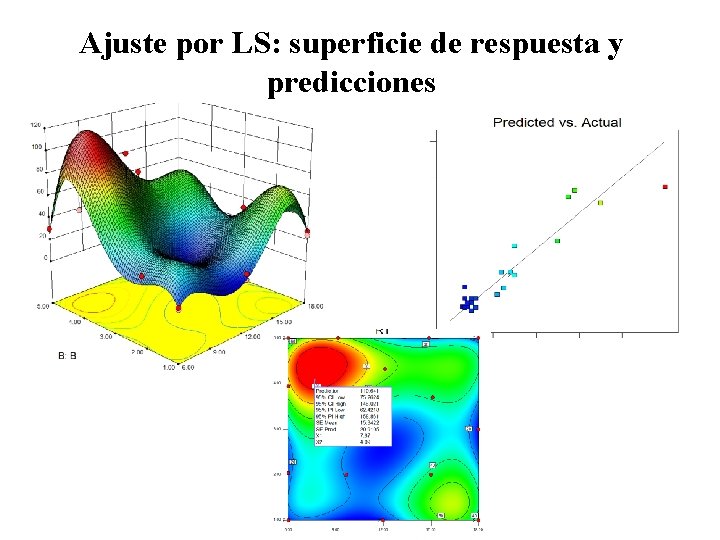

Ajuste por LS: superficie de respuesta y predicciones

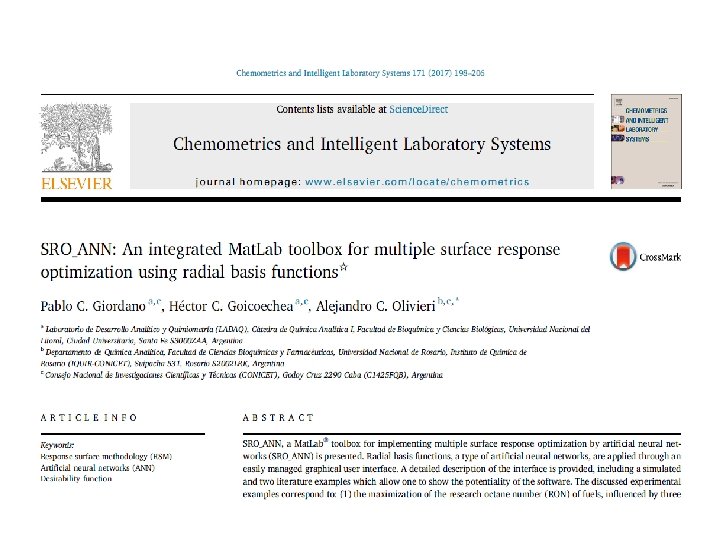

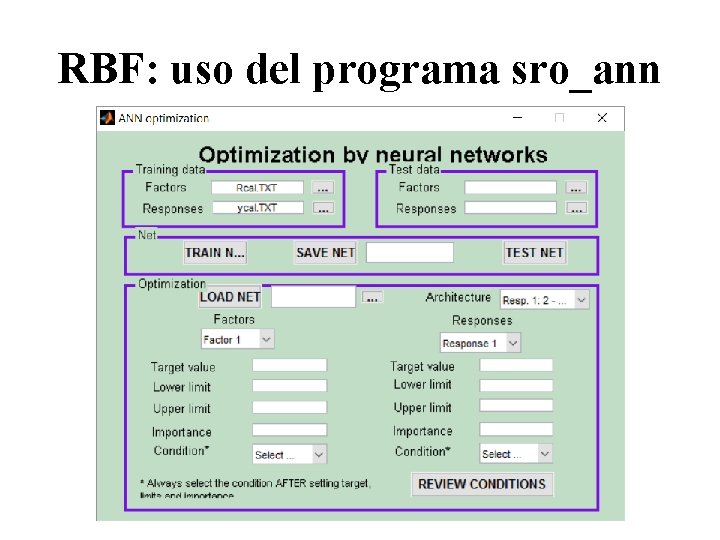

RBF: uso del programa sro_ann

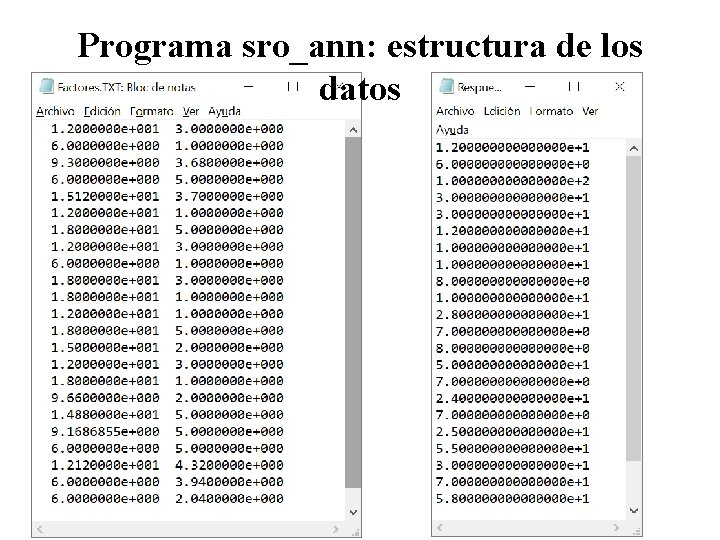

Programa sro_ann: estructura de los datos

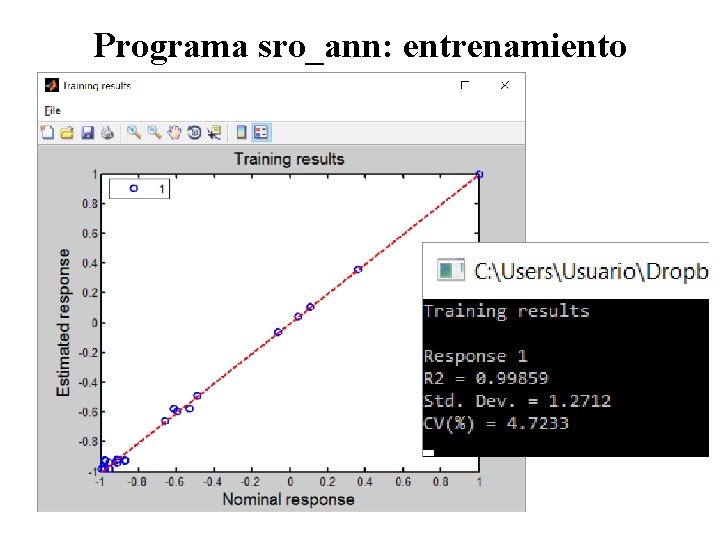

Programa sro_ann: entrenamiento

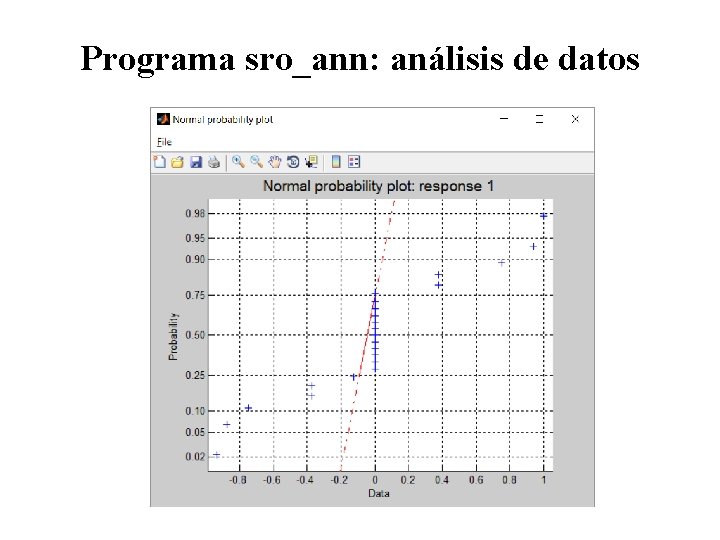

Programa sro_ann: análisis de datos

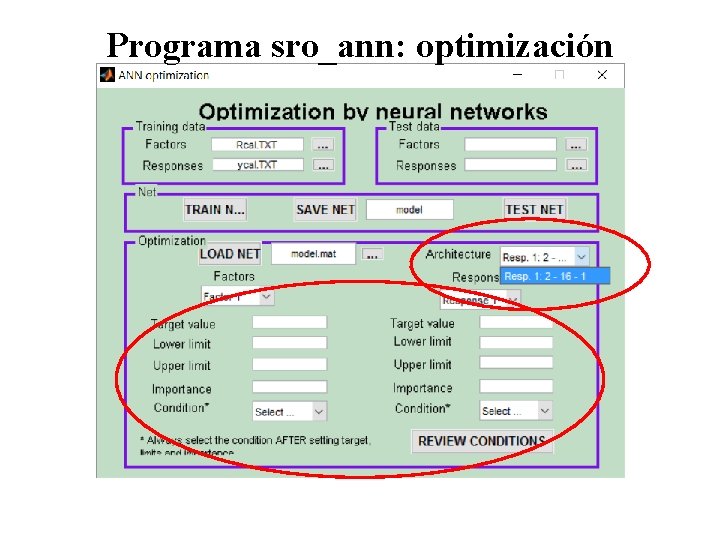

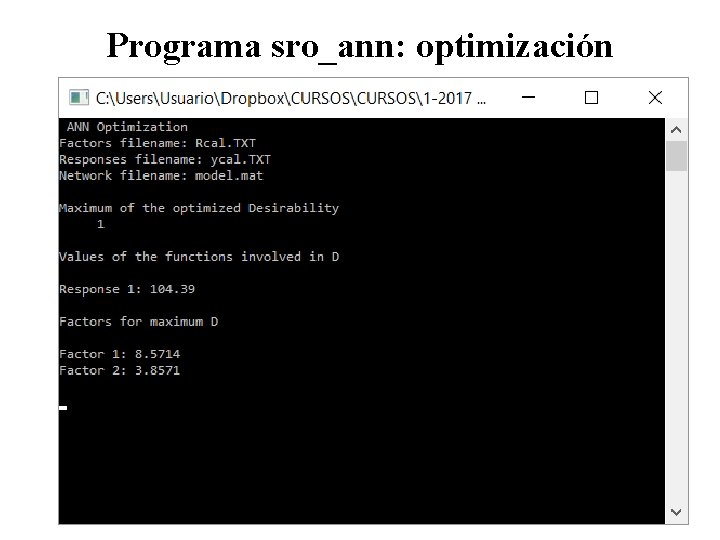

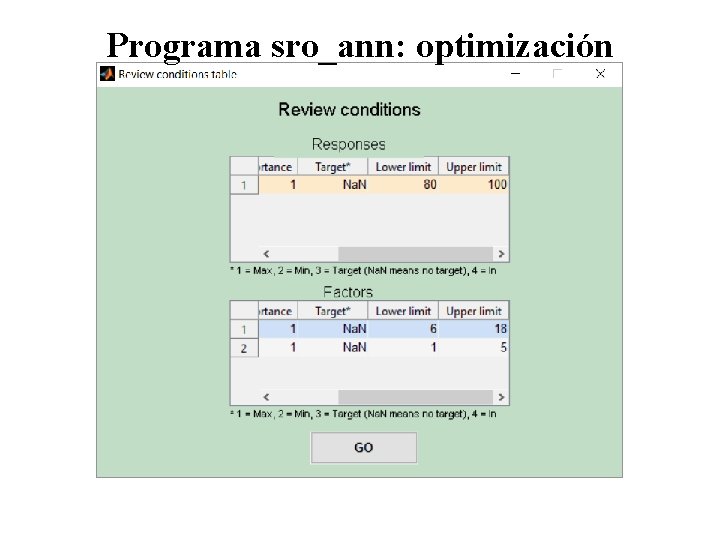

Programa sro_ann: optimización

Programa sro_ann: optimización

Programa sro_ann: optimización

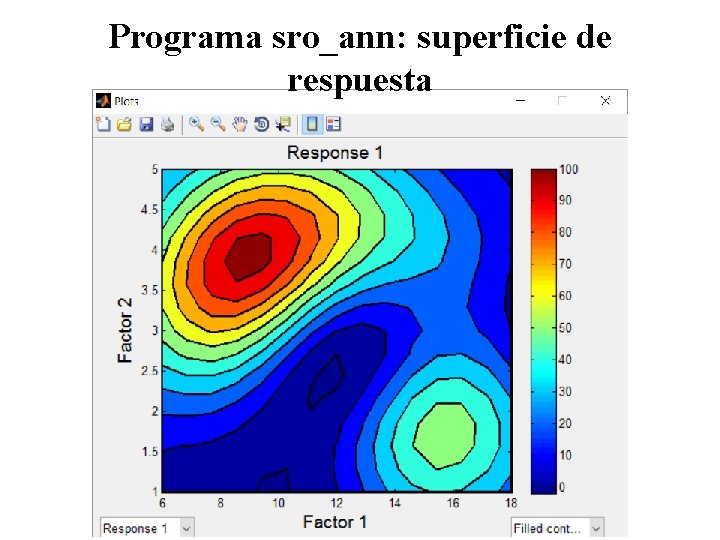

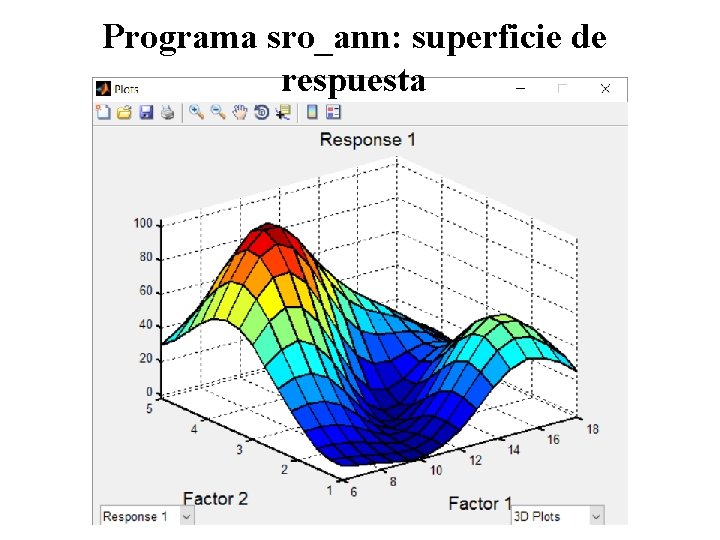

Programa sro_ann: superficie de respuesta

Programa sro_ann: superficie de respuesta

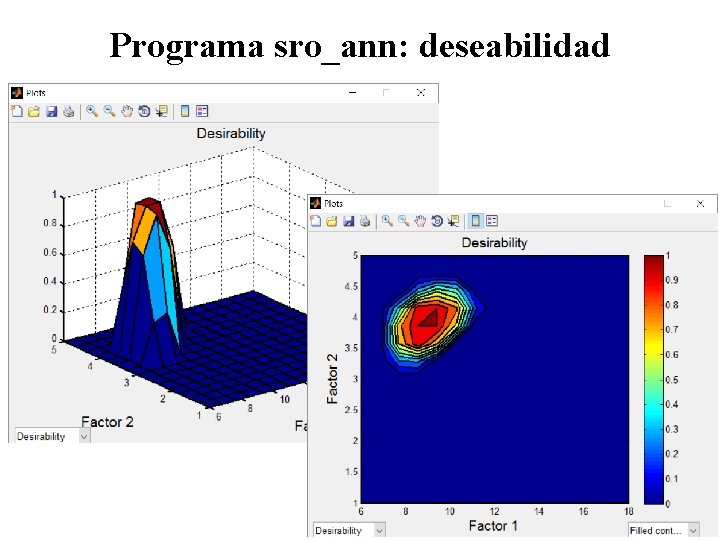

Programa sro_ann: deseabilidad

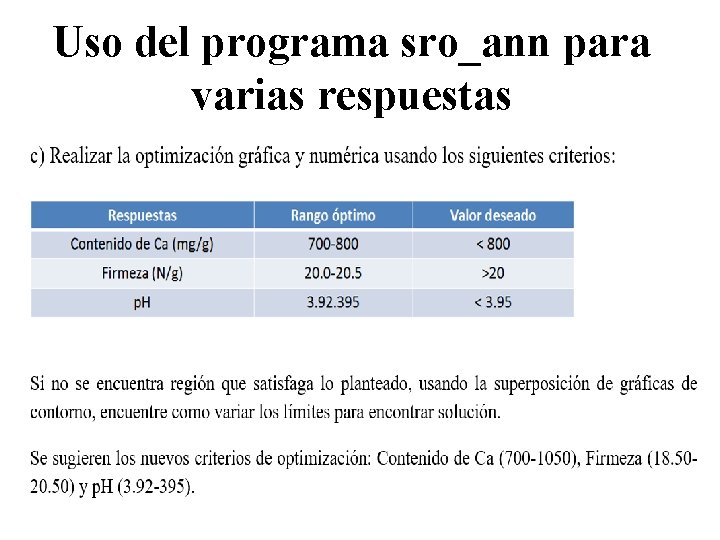

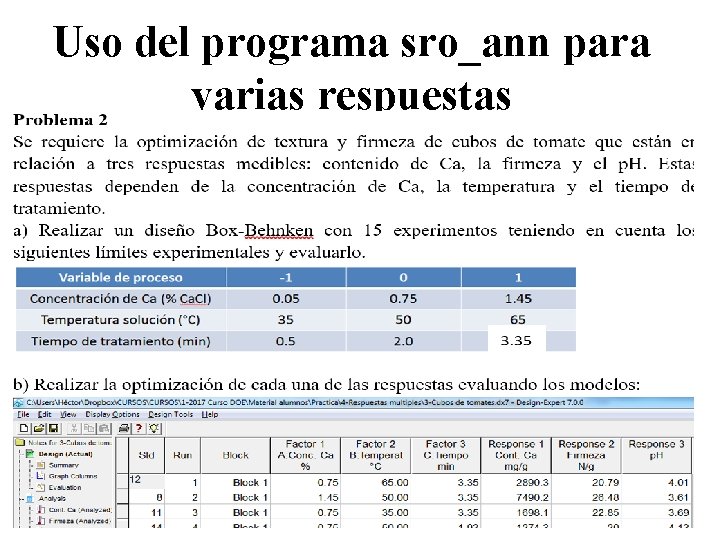

Uso del programa sro_ann para varias respuestas

Uso del programa sro_ann para varias respuestas

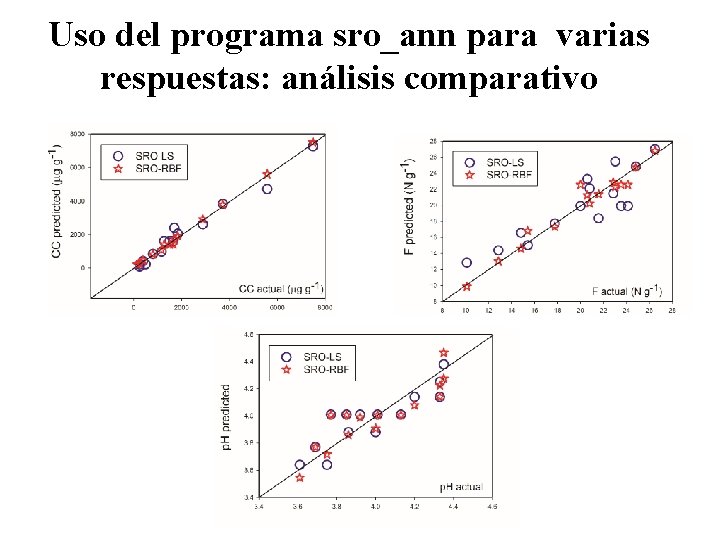

Uso del programa sro_ann para varias respuestas: análisis comparativo

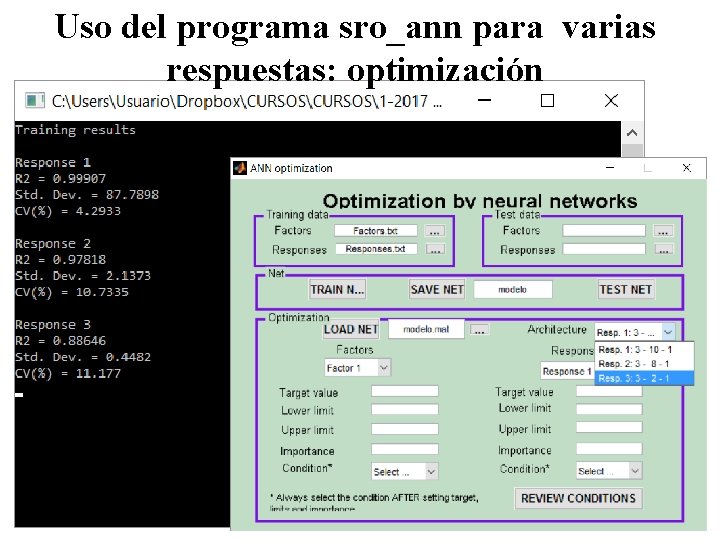

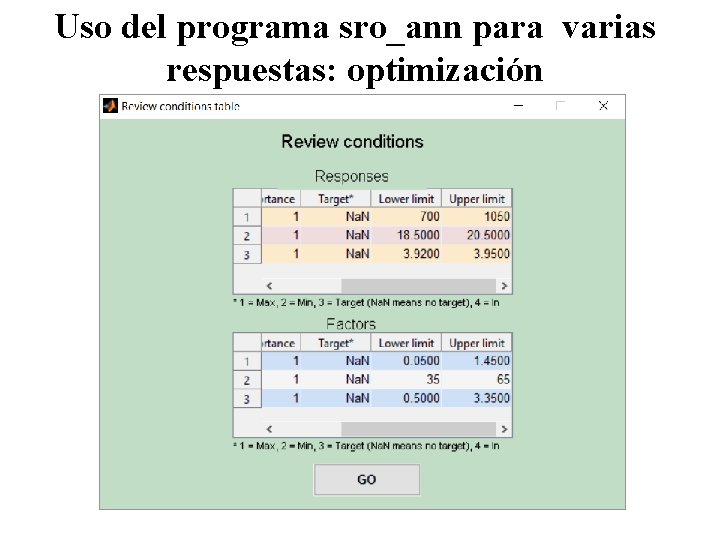

Uso del programa sro_ann para varias respuestas: optimización

Uso del programa sro_ann para varias respuestas: optimización

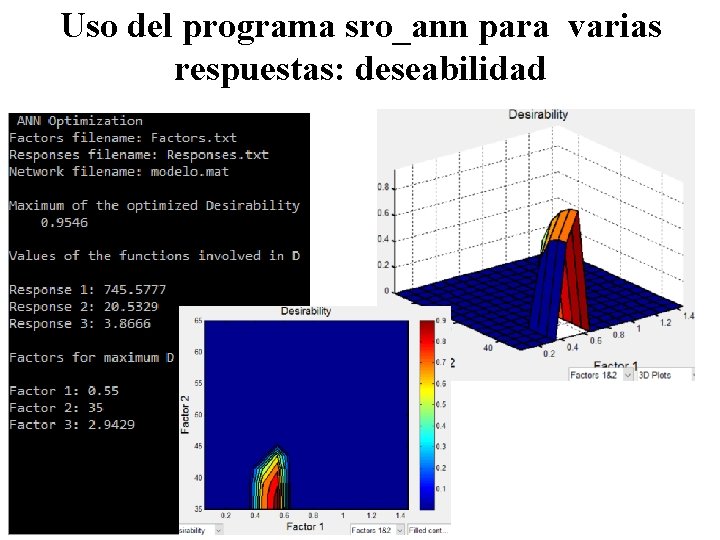

Uso del programa sro_ann para varias respuestas: deseabilidad

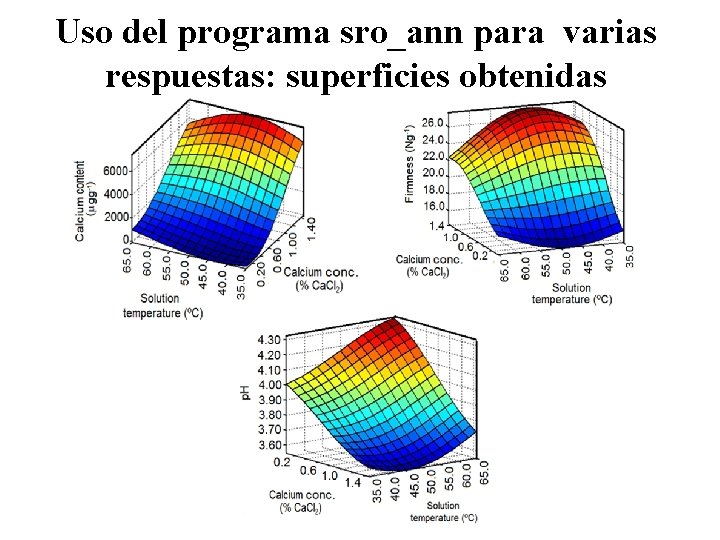

Uso del programa sro_ann para varias respuestas: superficies obtenidas
