Metodika k mapovn a zpracovn sesuv pomoc GPS

Metodika k mapování a zpracování sesuvů pomocí GPS a vybraných GIS aplikací Autor: Lukáš Kalousek Vedoucí projektu: Dr. Ing. Bronislava Horáková Konzultant projektu: Ing. Tomáš Peňáz, Ph. D. Lukáš Kalousek © 2005

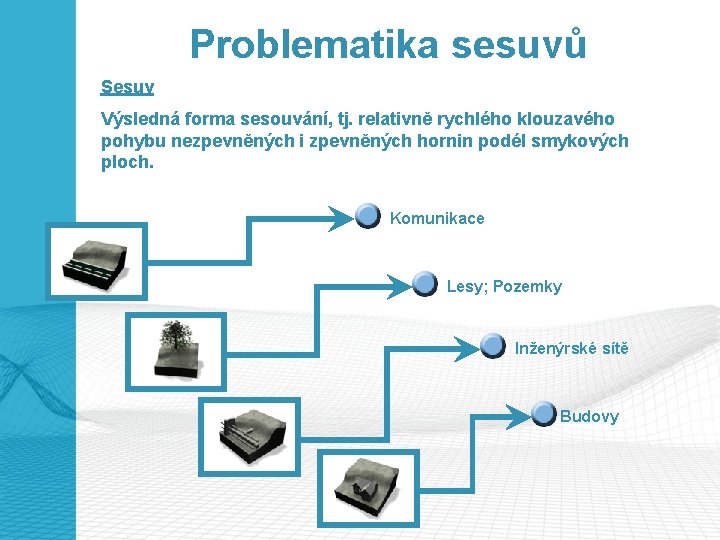

Problematika sesuvů Sesuv Výsledná forma sesouvání, tj. relativně rychlého klouzavého pohybu nezpevněných i zpevněných hornin podél smykových ploch. Komunikace Lesy; Pozemky Inženýrské sítě Budovy

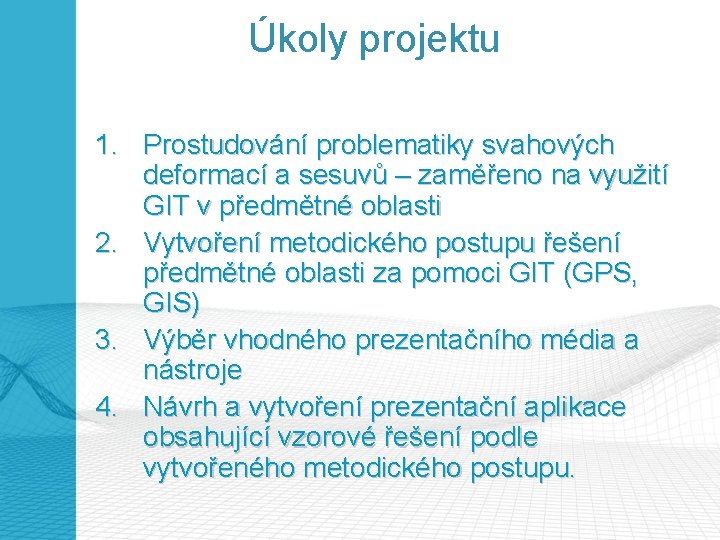

Úkoly projektu 1. Prostudování problematiky svahových deformací a sesuvů – zaměřeno na využití GIT v předmětné oblasti 2. Vytvoření metodického postupu řešení předmětné oblasti za pomoci GIT (GPS, GIS) 3. Výběr vhodného prezentačního média a nástroje 4. Návrh a vytvoření prezentační aplikace obsahující vzorové řešení podle vytvořeného metodického postupu.

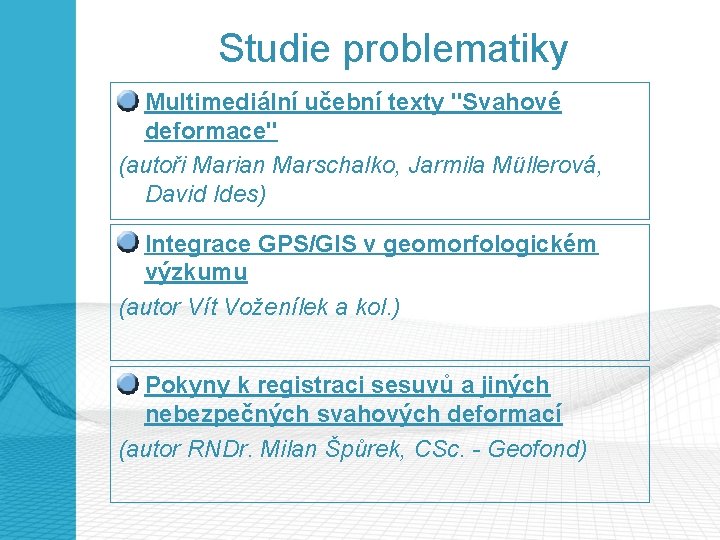

Studie problematiky Multimediální učební texty "Svahové deformace" (autoři Marian Marschalko, Jarmila Müllerová, David Ides) Integrace GPS/GIS v geomorfologickém výzkumu (autor Vít Voženílek a kol. ) Pokyny k registraci sesuvů a jiných nebezpečných svahových deformací (autor RNDr. Milan Špůrek, CSc. - Geofond)

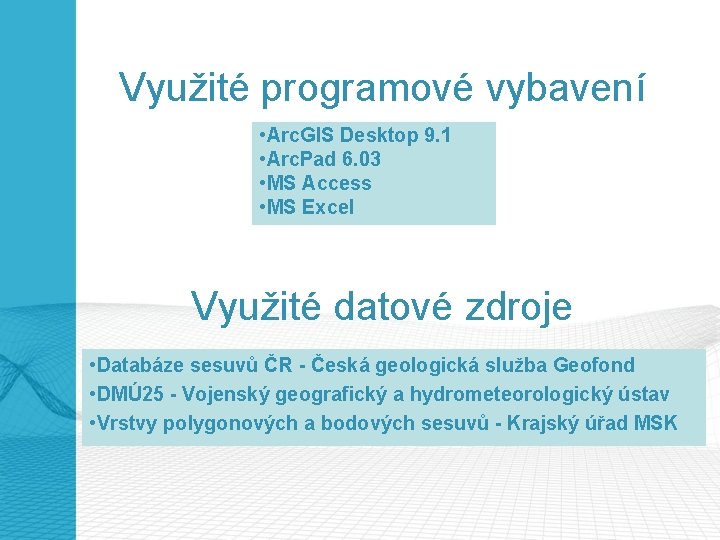

Využité programové vybavení • Arc. GIS Desktop 9. 1 • Arc. Pad 6. 03 • MS Access • MS Excel Využité datové zdroje • Databáze sesuvů ČR - Česká geologická služba Geofond • DMÚ 25 - Vojenský geografický a hydrometeorologický ústav • Vrstvy polygonových a bodových sesuvů - Krajský úřad MSK

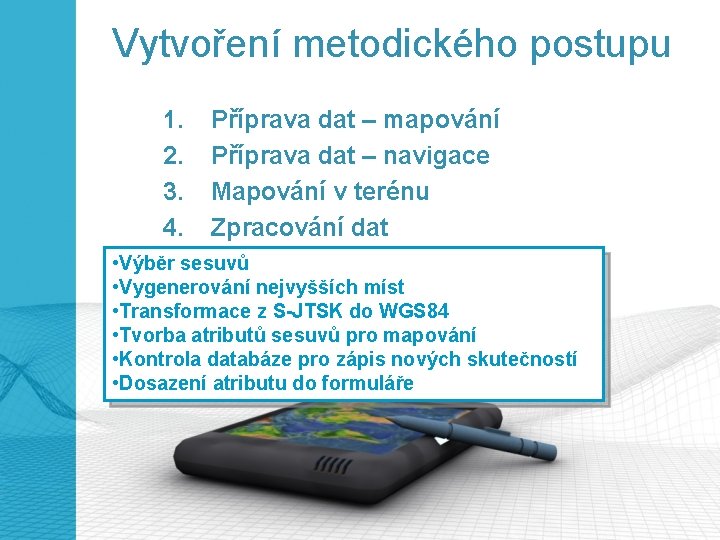

Vytvoření metodického postupu 1. Příprava dat – mapování 2. Příprava dat – navigace 3. Mapování v terénu 4. Zpracování dat • Výběr 5. sesuvů Tvorba atributů • Vygenerování nejvyšších míst 6. Aktualizace databáze • Transformace z S-JTSK do WGS 84 • Tvorba sesuvů pro mapování 7. atributů Mapové výstupy • Kontrola databáze pro zápis nových skutečností • Dosazení atributu do formuláře

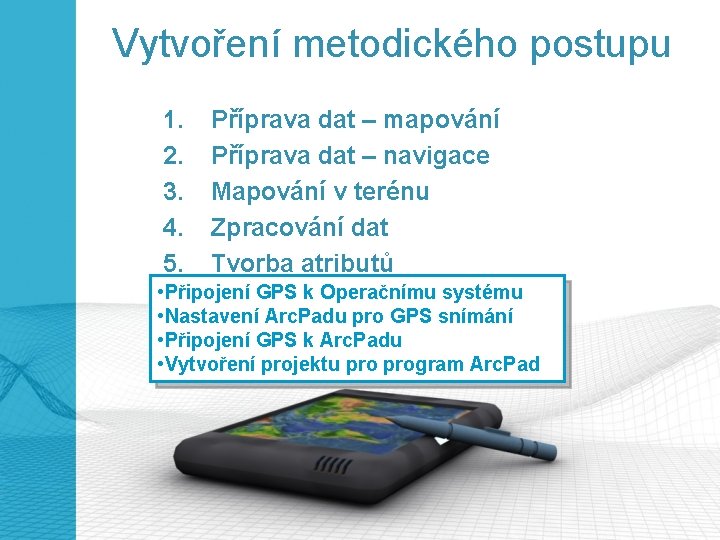

Vytvoření metodického postupu 1. Příprava dat – mapování 2. Příprava dat – navigace 3. Mapování v terénu 4. Zpracování dat 5. Tvorba atributů • 6. Připojení GPS k Operačnímu systému Aktualizace databáze • Nastavení Arc. Padu pro GPS snímání Mapové • 7. Připojení GPS kvýstupy Arc. Padu • Vytvoření projektu program Arc. Pad

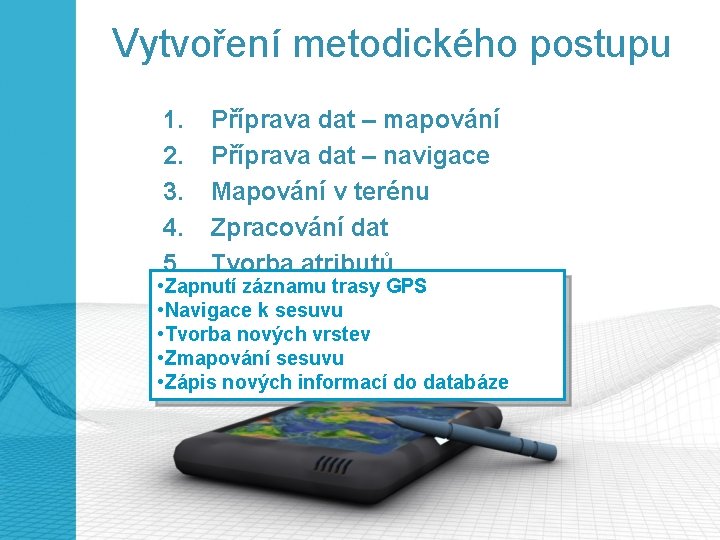

Vytvoření metodického postupu 1. Příprava dat – mapování 2. Příprava dat – navigace 3. Mapování v terénu 4. Zpracování dat 5. Tvorba atributů • Zapnutí záznamu trasy GPS Aktualizace • 6. Navigace k sesuvu databáze • 7. Tvorba nových výstupy vrstev Mapové • Zmapování sesuvu • Zápis nových informací do databáze

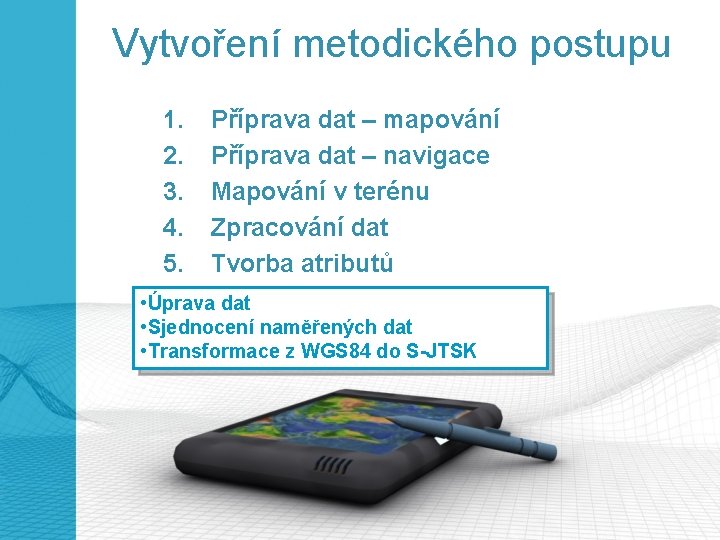

Vytvoření metodického postupu 1. Příprava dat – mapování 2. Příprava dat – navigace 3. Mapování v terénu 4. Zpracování dat 5. Tvorba atributů 6. Aktualizace databáze • Úprava dat • Sjednocení naměřených dat 7. Mapové výstupy • Transformace z WGS 84 do S-JTSK

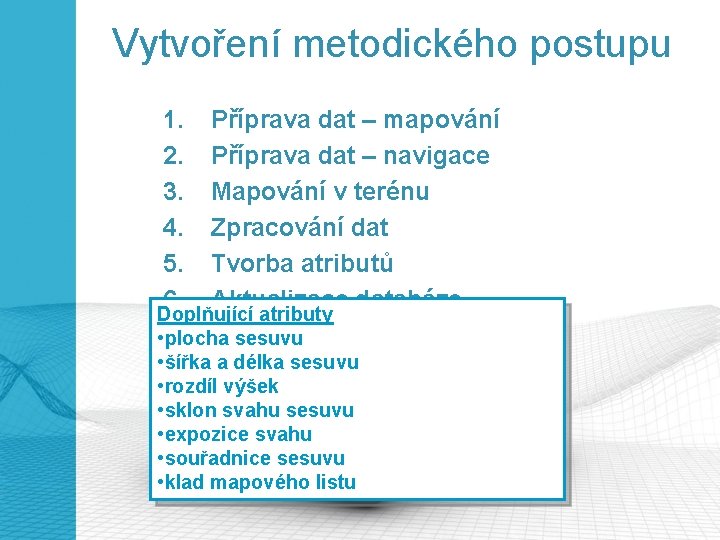

Vytvoření metodického postupu 1. Příprava dat – mapování 2. Příprava dat – navigace 3. Mapování v terénu 4. Zpracování dat 5. Tvorba atributů 6. Aktualizace databáze Doplňující atributy Mapové • 7. plocha sesuvu výstupy • šířka a délka sesuvu • rozdíl výšek • sklon svahu sesuvu • expozice svahu • souřadnice sesuvu • klad mapového listu

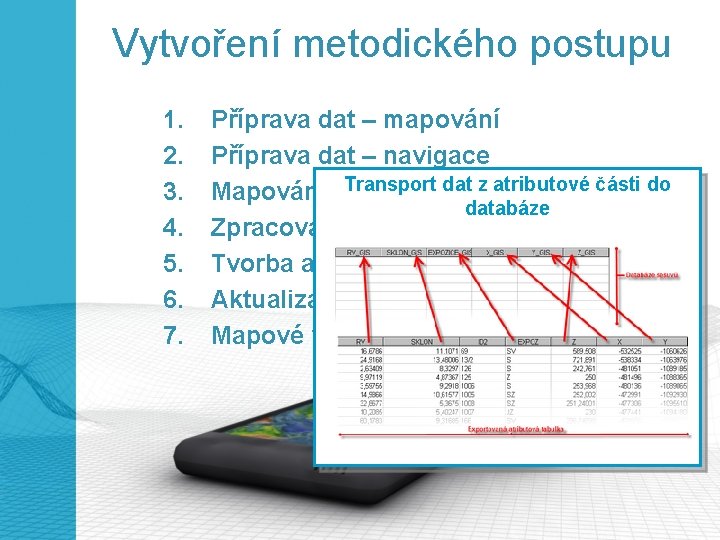

Vytvoření metodického postupu 1. 2. 3. 4. 5. 6. 7. Příprava dat – mapování Příprava dat – navigace Mapování v. Transport terénu dat z atributové části do databáze Zpracování dat Tvorba atributů Aktualizace databáze Mapové výstupy

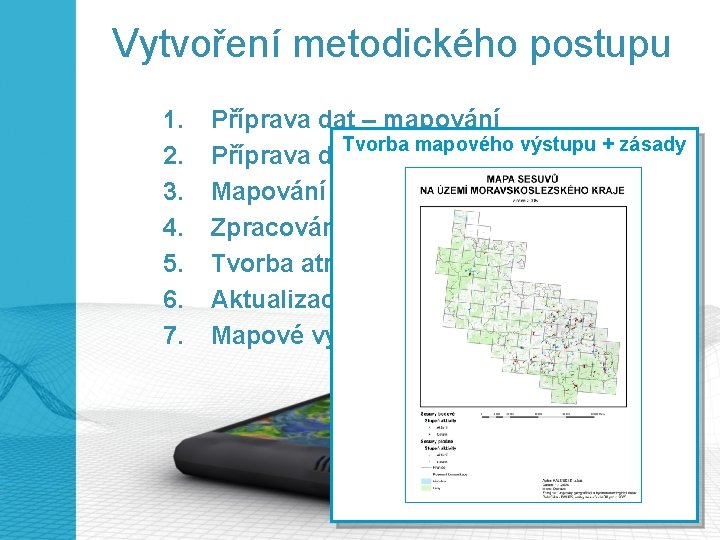

Vytvoření metodického postupu 1. 2. 3. 4. 5. 6. 7. Příprava dat – mapování Tvorba mapového výstupu + zásady Příprava dat – navigace Mapování v terénu Zpracování dat Tvorba atributů Aktualizace databáze Mapové výstupy

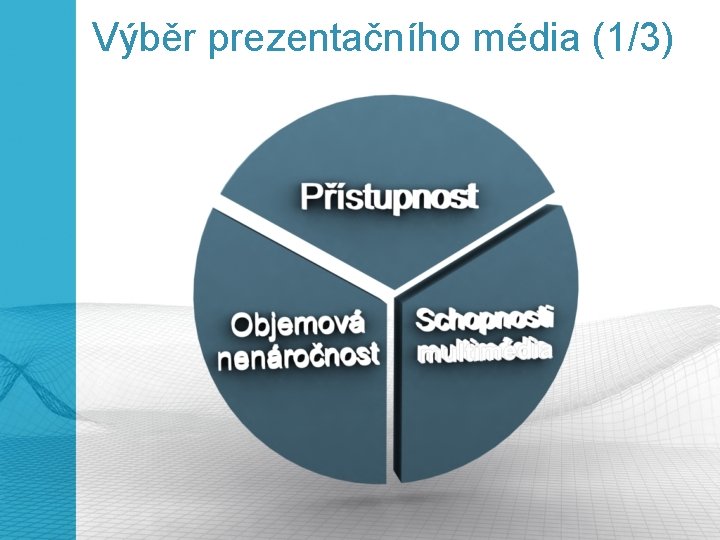

Výběr prezentačního média (1/3)

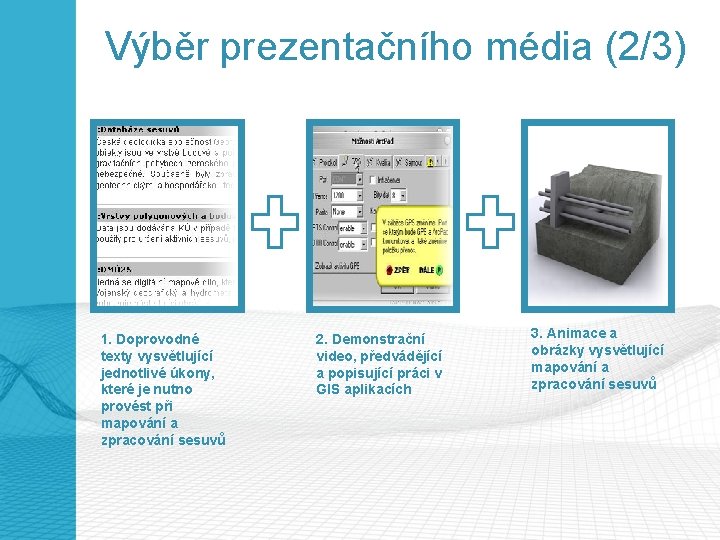

Výběr prezentačního média (2/3) 1. Doprovodné texty vysvětlující jednotlivé úkony, které je nutno provést při mapování a zpracování sesuvů 2. Demonstrační video, předvádějící a popisující práci v GIS aplikacích 3. Animace a obrázky vysvětlující mapování a zpracování sesuvů

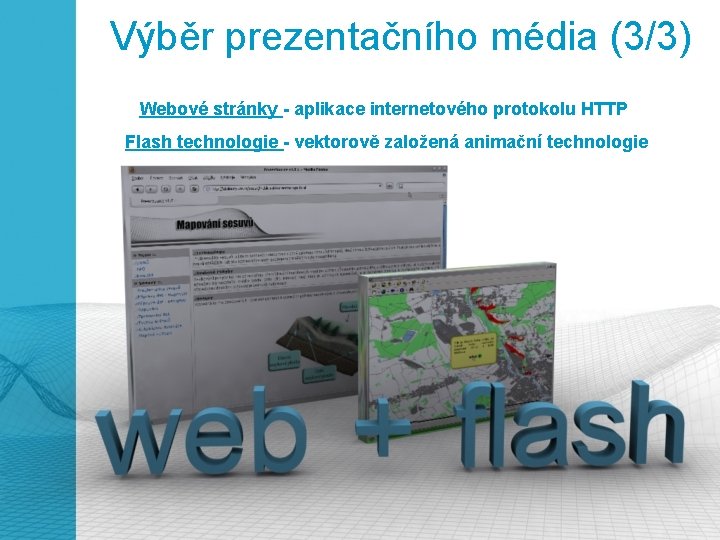

Výběr prezentačního média (3/3) Webové stránky - aplikace internetového protokolu HTTP Flash technologie - vektorově založená animační technologie

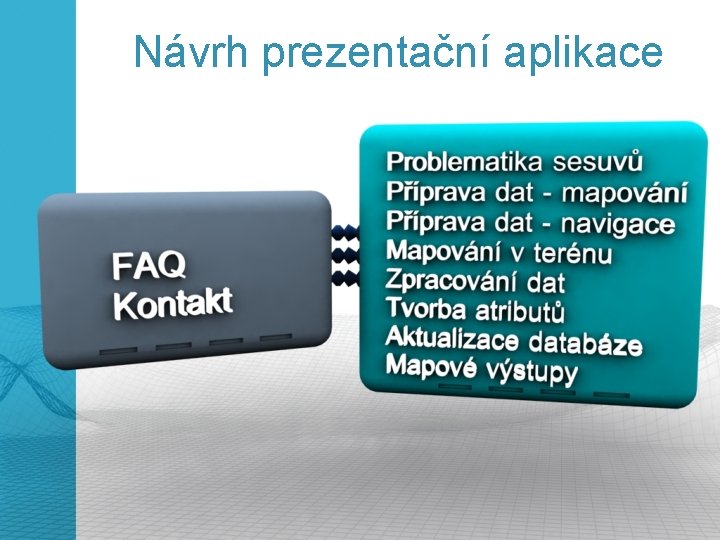

Návrh prezentační aplikace

Návrh prezentační aplikace

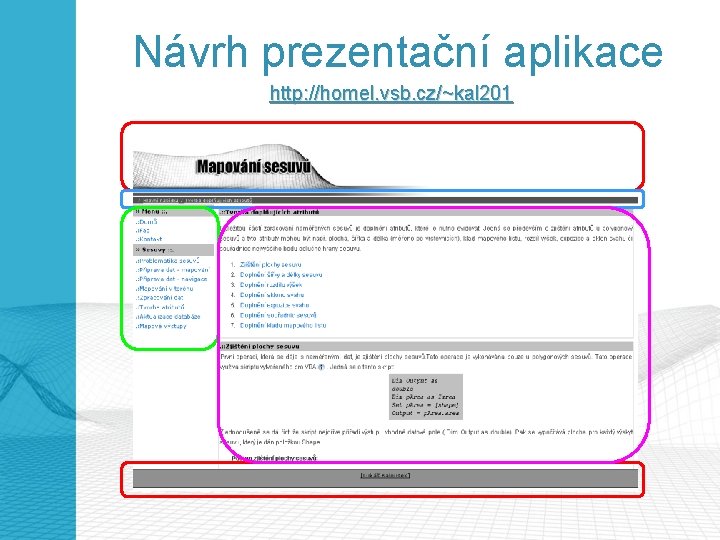

Návrh prezentační aplikace http: //homel. vsb. cz/~kal 201

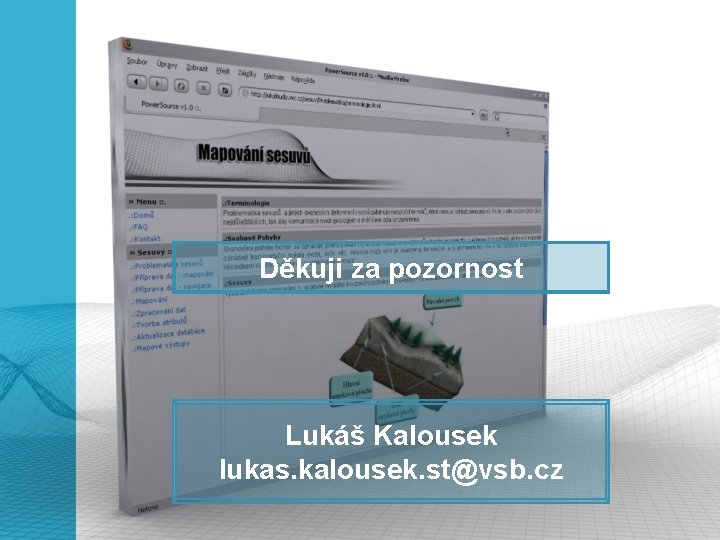

Děkuji za pozornost Lukáš Kalousek lukas. kalousek. st@vsb. cz
