METODICKÝ LIST PRO ZŠ Pro zpracování vzdělávacích materiálů (VM)v rámci projektu EU peníze školám Operační program Vzdělávání pro konkurenceschopnost Projekt: Moderní výuka Registrační číslo: CZ. 1. 07/1. 4. 00/21. 3192 Číslo DUM: VY_32_INOVACE_15. 2. 12 Jméno autora: Mgr. Marie Píšová Datum, období, kdy byl vytvořen: začátek února 2013 Název práce: Odraz světla, zrcadla Předmět, pro který je VM určen: fyzika Ročník, pro který je VM určen: devátý Časová dotace: 1 h Vzdělávací oblast, tematický okruh, téma: Člověk a příroda – Fyzika – Světelné jevy – Odraz světla, zrcadla opakování Metodický list, anotace- výstižný popis způsobu použití VM ve výuce: - pomocí prezentace spojené s doplňováním poznatků a dokreslováním obrázků si žáci zopakují své znalosti týkající se odrazu světla a zobrazování předmětů pomocí zrcadel Pomůcky: dataprojektor, psací a rýsovací potřeby, sešit

Odraz světla a jeho využití při zobrazování předmětů zrcadly

Kdy dochází k odrazu světla? Jestliže světelný paprsek dopadá na rozhraní světelných prostředí a do druhého nemůže všechno nebo část světla proniknout

Jak zní zákon odrazu světla? �Úhel odrazu je roven úhlu dopadu �Odražený paprsek leží v rovině dopadu

Překresli do sešitu obrázek Sestroj kolmici dopadu Označ správně úhel dopadu Sestroj odražený paprsek a označ úhel odrazu

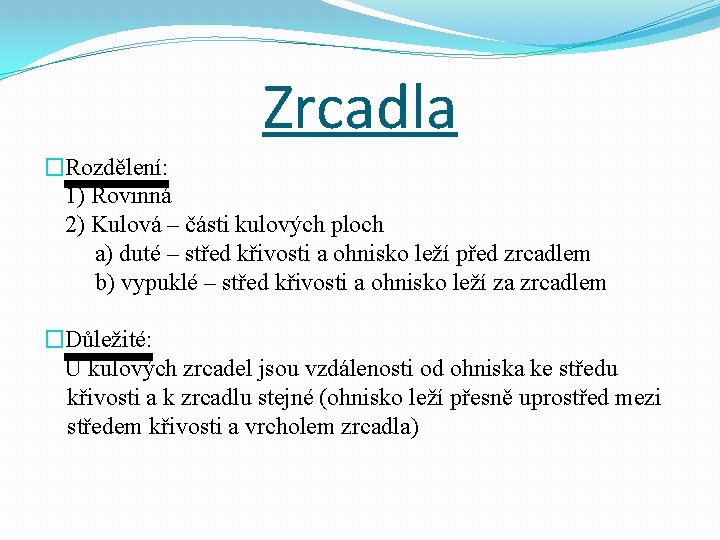

Zrcadla �Rozdělení: 1) Rovinná 2) Kulová – části kulových ploch a) duté – střed křivosti a ohnisko leží před zrcadlem b) vypuklé – střed křivosti a ohnisko leží za zrcadlem �Důležité: U kulových zrcadel jsou vzdálenosti od ohniska ke středu křivosti a k zrcadlu stejné (ohnisko leží přesně uprostřed mezi středem křivosti a vrcholem zrcadla)

Vlastnosti, které u obrazu určujeme: Skutečný (leží před zrcadlem) x zdánlivý (leží za zrcadlem) Velikost – zmenšený x stejně velký x zvětšený Převrácenost – stranově převrácený ano x ne - výšková – vzpřímený x výškově převrácený

Rovinné zrcadlo Sestroj obraz v rovinném zrcadle a urči jeho vlastnosti Obraz je: - stejně velký - stranově převrácený - vzpřímený - zdánlivý - stejně daleko za zrcadlem jako předmět před zrcadlem

Kulová zrcadla Význačné paprsky: 1. Paprsek jdoucí středem křivosti dopadá na zrcadlo kolmo a odráží se zpět 2. Paprsek jdoucí ohniskem se po dopadu na zrcadlo odráží rovnoběžně s optickou osou 3. Paprsek jdoucí rovnoběžně s optickou osou se po dopadu na zrcadlo odráží do ohniska Pozn. V případě nutnosti nakreslit podle tabule do sešitu

Duté zrcadlo Každá řada zobrazí kulovým zrcadlem předmět, který bude v různých vzdálenostech od zrcadla, a zjistí vlastnosti vzniklého obrazu: a) u okna: vzdálenost předmětu je větší než poloměr křivosti zrcadla (je vlevo od středu křivosti) b) uprostřed: předmět je ve vzdálenosti větší než je ohnisková vzdálenost, ale menší než je poloměr křivosti zrcadla (leží mezi ohniskem a středem křivosti zrcadla) c) u dveří: předmět je ve vzdálenosti menší než je ohnisková vzdálenost (leží mezi ohniskem a zrcadlem)

Duté zrcadlo - shrnutí Vlastnosti obrazu závisejí na vzdálenosti předmětu od zrcadla Vzdálenost předmětu od zrcadla…. . . a Vlastnosti obrazu a > r zmenšený, převrácený, skutečný a = r stejně velký, převrácený, skutečný r > a > f zvětšený, převrácený, skutečný a = f obraz vznikne v nekonečnu a ˂ f zvětšený, přímý zdánlivý

Vypuklé zrcadlo Budeme společně rýsovat podle tabule – každý si umístí předmět do jiné vzdálenosti před zrcadlo a zjistíme vlastnosti vzniklého obrazu Závěr: • U vypuklého zrcadla vlastnosti obrazu nezávisejí na vzdálenosti předmětu od zrcadla. • Obraz je vždy: zdánlivý zmenšený vzpřímený stranově převrácený
