METODE TAMBANG TERBUKA ISTILAHISTILAH DALAM PERTAMBANGAN 1 Bund
METODE TAMBANG TERBUKA
ISTILAH-ISTILAH DALAM PERTAMBANGAN 1. Bund Wall : Tanggul Pengaman. 2. Request Level (RL) : Ketinggian/level/elevasi yang diminta sesuai 3. Disposal Dll). : Tempat pembuangan / penumpukan material tak ” berharga “ (OB, Sub Soil, 4. Waste Dump : Nama lain disposal. 5. Waste : Material-material yang tidak “berharga”. 6. Top Soil : Tanah pucuk yang mengandung “hara” (bahan yang menyuburkan tanah. 7. Sub Soil : Tanah di bawah lapisan Top Soil tetapi diatas OB. 8. Stripping Ratio (SR) : Perbandingan jumlah volume batuan (OB, waste) yang harus dibongkar untuk mendapatkan sejumlah (ton) mineral/bahan tambang (Coal – Ore). SR = 1 : 5
9. End Wall : Dinding atau batas akhir dari penambangan. Biasanya terdapat diujung daerah penambangan (melintang strike) 10. Settling Pond : Kolam Pengendapan. 11. Mud Pond : Kolam Penampungan lumpur. 12. ROM (Stock Pile) : Run Off Mine, Raw Off Mine 13. Fleet : Sekumpulan Armada Produksi. Biasanya terdiri dari Excavator, Dump Truck dan alat pendukungnya : DZ, GD, dll. 14. Match Factor : Angka yang menunjukkan hasil perbandingan antara produksi alat muat dengan alat angkut yang dilayani. Match = seimbang jika nilainya 1 (satu). 15. Idle : Waktu hilang karena sebab yang tidak dapat dikontrol manusia, seperti : Hujan, Kabut, dll.
16. Delay : Waktu hilang yang dapat dikontrol / dibatasi oleh tindakan manusia, seperti : Rest Time, Refueling, Move karena blasting, dll). 17. Slippery : Wet condition, Waktu yang hilang setelah hujan sampai dengan kering dan dapat beroperasi kembali. 18. Rain : Waktu selama hujan berlangsung. 19. BCM : Bank Cubic Meter : volume insitu (di tempat). 20. LCM : Loose Cubic Meter : Volume terurai / gembur. 21. AMD : Acid Mine Drainage, Pengaliran air asam tambang (Pengaturan aliran air). 22. Cross Fall : Kemiringan / arah air dialirkan. 23. Cut Back : Push Back. 24. Grade : Kandungan / kadar mineral berharga dalam bijih (Ore seperti : Emas, grade dengan satuan 4 gr/ ton).
25. Grade : Kemiringan jalan (%), misalnya 4 %. 26. Countur : Garis yang menghubungkan titik-titik yang sama ketinggiannya. 27. Coal Expose : Coal yang sudah terbuka / dibuang OB nya. 28. Coal Inventory : Coal yang ada / masih ada dalam tambang dan siap diangkut keluar tambang (ke ROM). 29. Contamination : Tercampurnya coal dengan material lain dari luar (OB, scorea, besi dll). 30. Dilution : Tercampurnya Ore (Emas) dengan material lain dari luar (waste, dll).

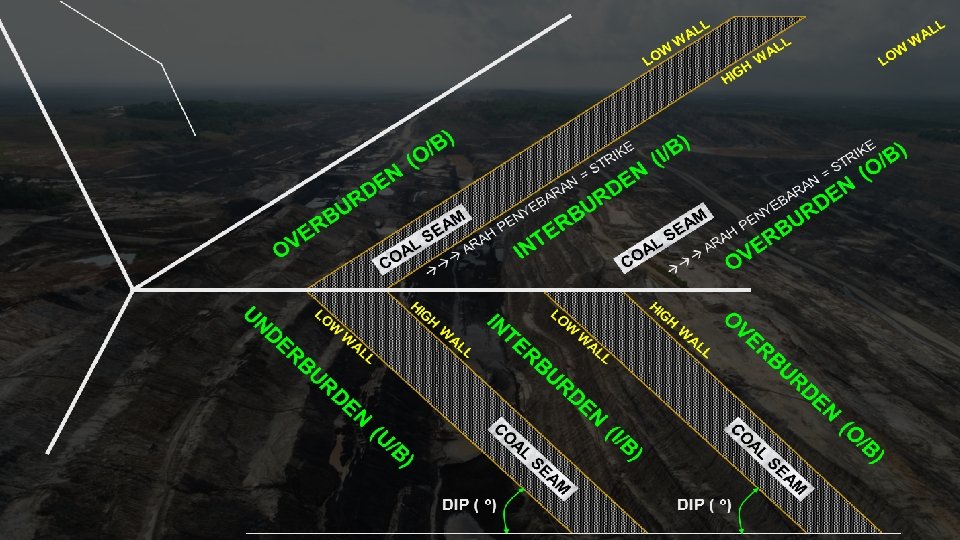

• Parameter Metode tambang terbuka • *Geometri Desain • - High Wall • - Low Wall • - Side Wall • - Disposa. L • *Geometri Jalan • - Lebar Jalan Minimum • - Grade Jalan • - Superelevasi • - Cross Slope
FLOOR (BENCH) CR T S E O T E P LO R ) O O CH L F EN (B T C S E R E P O SL E O T Page 5
Overall Slope
HAULING ROAD Jalan di areal pertambangan yang digunakan untuk lalu lalang kendaraan tambang dan segala aktivitas tambang dari areal pembongkaran hingga menuju stock pile.
LEBAR JALAN ANGKUT MINIMUM • Lmin = n Wt + (n+1) (½ wt) • Keterangan : • L = Lebar Jalan Angkut Minimum, Meter • n = Jumlah Jalur • Wt = Lebar Total alat Angkut, Meter Alat Angkut Komatsu 785 Lebar alat angkut Terbesar 785 (Wt) = 6, 885 m Jumlah Jalur (n) =2 Lmin = n Wt + (n+1) (½ wt) = 2 x 6, 885 + (2+1) (½ x 6, 885) = 24, 09 m = 24 m
CROSS SLOPE Cross Slope yang dianjurkan mempunyai ketebalan antara ¼ sampai ½ inch untuk setiap feet jarak horinzontal atau sekitar 20 mm sampai 40 mm untuk tiap meter. Q = P x Cross Slope Q = Beda Tinggi P = Beda ketinggian Poros jalan P = ½ x wt P = ½ x 24 m P = 12 m Sehingga beda tinggi yang dibuat : Q = 12 m x 40 mm/m = 480 mm = 0, 48 m (Cross Slope pada jalan angkut)
GRADE JALAN
Produksi • Produksi backhoe untuk penambangan : • Produksi/Jam = (3600/CT) x (bucket capacity x bucket fill factor) x EU x MA = …Ton/jam • Produksi = produktivitas alat x EWH (jam kerja efektif) = …. ton • Produksi dump truck : • Produksi/jam = kapasitas truk x jumlah trip/jam x EU x MA = …Ton/jam • Jumlah alat = produksi / produksi dump truck
• Keterangan : CT : Cycle time EU : Efective Utillity MA : Mechanical Utility EWH : Efectivity Work Hours (Jam Kerja Efektif)
