METODE PERBAIKAN TANAH PRINSIP KERJA TIPE TANAH KEDALA
METODE PERBAIKAN TANAH PRINSIP KERJA TIPE TANAH KEDALA MAN MAKS (M) KEUNTUNGAN DAN KETERBATASAN PELEDAKAN GELOMBANG GETARAN YANG MENIMBULKAN LIQUEFACTION, DISPLACEMENT, REMOLDING. PASIR, LANAU 18 CEPAT, MURAH, TAPI BAHAYA VIBRATORY ROLLERS PEMADATAN DENGAN MENGGETARKAN BEBAN TANAH NON KOHESIF 3 COCOG UNTUK LAPISAN TIPIS DYNAMIC COMPACTING MENJATUHKAN BEBAN SECARA BERULANG TANAH NON KOHESIF 18 CEPAT, TAPI BAHAYA VIBROFLOTATION GETARAN ARAH HORIZONTAL DAN DIPADATKAN DENGAN MATERIAL PENGISI TANAH NON KOHESIF 27 COCOG UNTUK PARTLY SATURATED GRANULAR SOIL PRELOADING PEMBERIAN BEBAN PENDAHULUAN UNTUK MEMAMPATKAN TANAH NORMALLY CONSOLIDATED CLAY, LEMPUNG LUNAK, LANAU, TIMBUNAN TANAH ORGANIK _ MUDAH TETAPI PERLU WAKTU LAMA

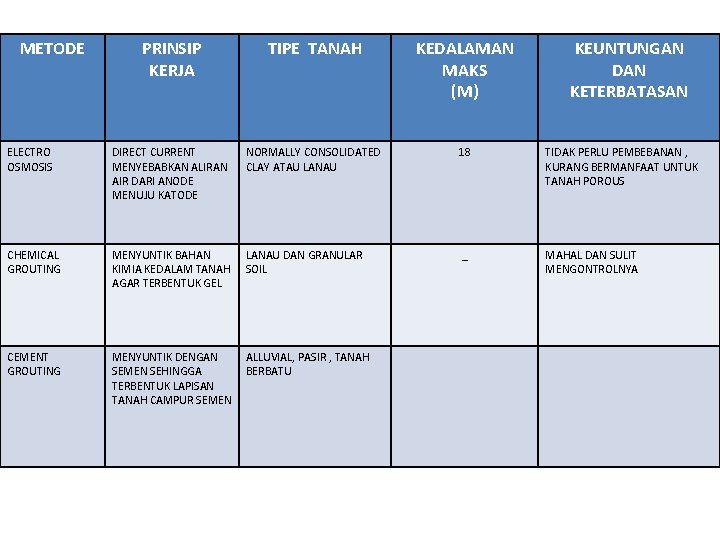

METODE PRINSIP KERJA TIPE TANAH KEDALAMAN MAKS (M) KEUNTUNGAN DAN KETERBATASAN ELECTRO OSMOSIS DIRECT CURRENT MENYEBABKAN ALIRAN AIR DARI ANODE MENUJU KATODE NORMALLY CONSOLIDATED CLAY ATAU LANAU 18 TIDAK PERLU PEMBEBANAN , KURANG BERMANFAAT UNTUK TANAH POROUS CHEMICAL GROUTING MENYUNTIK BAHAN KIMIA KEDALAM TANAH AGAR TERBENTUK GEL LANAU DAN GRANULAR SOIL _ MAHAL DAN SULIT MENGONTROLNYA CEMENT GROUTING MENYUNTIK DENGAN SEMEN SEHINGGA TERBENTUK LAPISAN TANAH CAMPUR SEMEN ALLUVIAL, PASIR , TANAH BERBATU

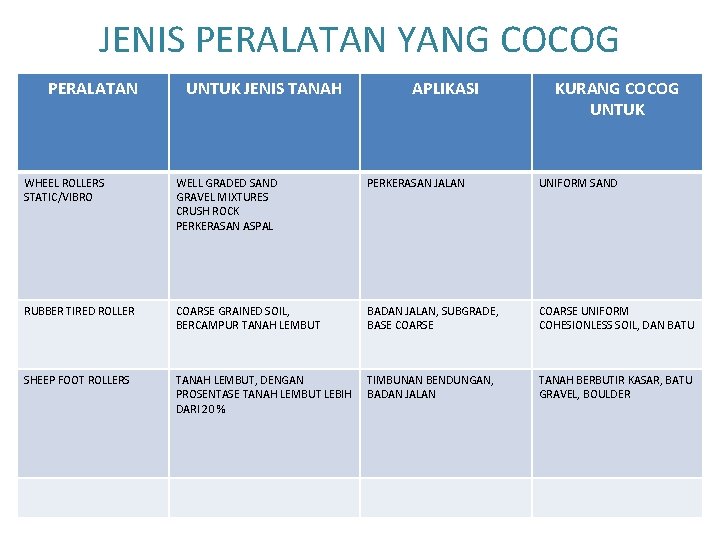

JENIS PERALATAN YANG COCOG PERALATAN UNTUK JENIS TANAH APLIKASI KURANG COCOG UNTUK WHEEL ROLLERS STATIC/VIBRO WELL GRADED SAND GRAVEL MIXTURES CRUSH ROCK PERKERASAN ASPAL PERKERASAN JALAN UNIFORM SAND RUBBER TIRED ROLLER COARSE GRAINED SOIL, BERCAMPUR TANAH LEMBUT BADAN JALAN, SUBGRADE, BASE COARSE UNIFORM COHESIONLESS SOIL, DAN BATU SHEEP FOOT ROLLERS TANAH LEMBUT, DENGAN PROSENTASE TANAH LEMBUT LEBIH DARI 20 % TIMBUNAN BENDUNGAN, BADAN JALAN TANAH BERBUTIR KASAR, BATU GRAVEL, BOULDER

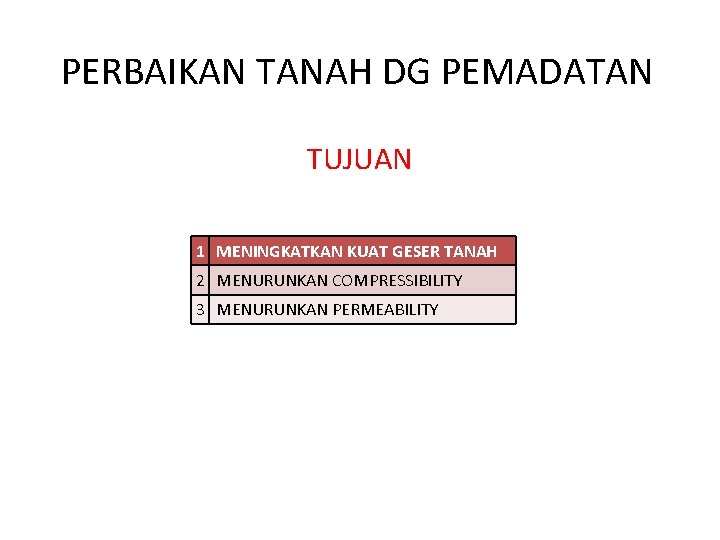

PERBAIKAN TANAH DG PEMADATAN TUJUAN 1 MENINGKATKAN KUAT GESER TANAH 2 MENURUNKAN COMPRESSIBILITY 3 MENURUNKAN PERMEABILITY

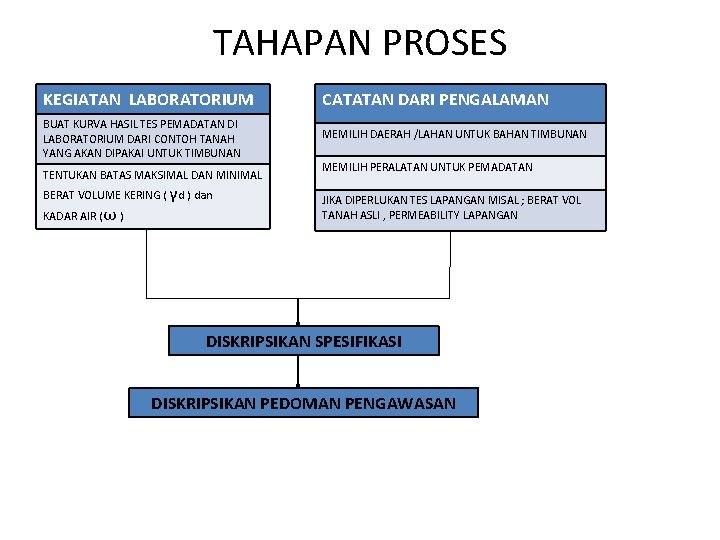

TAHAPAN PROSES KEGIATAN LABORATORIUM CATATAN DARI PENGALAMAN BUAT KURVA HASIL TES PEMADATAN DI LABORATORIUM DARI CONTOH TANAH YANG AKAN DIPAKAI UNTUK TIMBUNAN MEMILIH DAERAH /LAHAN UNTUK BAHAN TIMBUNAN TENTUKAN BATAS MAKSIMAL DAN MINIMAL BERAT VOLUME KERING ( γd ) dan KADAR AIR (ω ) MEMILIH PERALATAN UNTUK PEMADATAN JIKA DIPERLUKAN TES LAPANGAN MISAL ; BERAT VOL TANAH ASLI , PERMEABILITY LAPANGAN DISKRIPSIKAN SPESIFIKASI DISKRIPSIKAN PEDOMAN PENGAWASAN
SPESIFIKASI PEMADATAN ADA DUA TIPE SPESIFIKASI 1. SPESIFIKASI YANG BERORIENTASI KEPADA HASIL AKHIR • TENTUKAN BATAS MINIMAL BERAT VOLUME KERING LAPANGAN • TENTUKAN BATAS BAWAH DAN BATAS KADAR AIR LAPANGAN CONTOH SPESIFIKASI ; • KEPADATAN LAPANGAN MINIMAL 90 % TERHADAP TEST • KADAR AIR LAPANGAN γd max STANDART PROCTOR -2% < w < +2% DARI OMC STANDART PROCTOR TEST DALAM HAL INI, KONTRAKTOR BERTANGGUNG JAWAB DALAM MENENTUKAN METODE PELAKSANAAN , TERMASUK PERALATAN YANG DIPAKAI

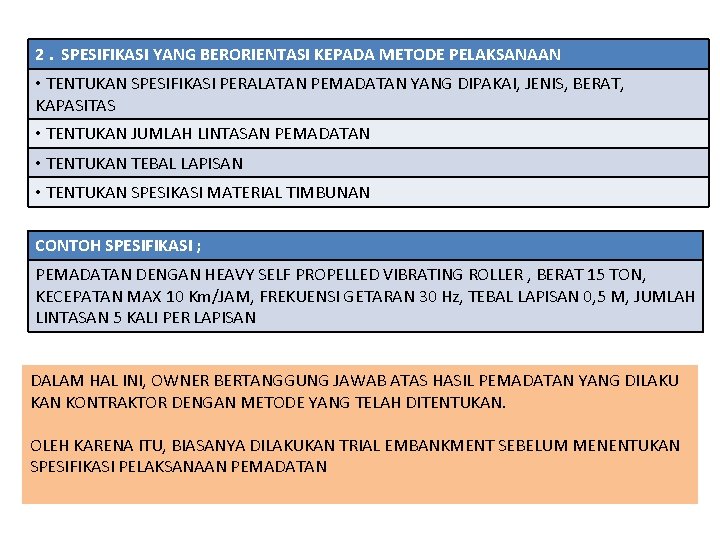

2. SPESIFIKASI YANG BERORIENTASI KEPADA METODE PELAKSANAAN • TENTUKAN SPESIFIKASI PERALATAN PEMADATAN YANG DIPAKAI, JENIS, BERAT, KAPASITAS • TENTUKAN JUMLAH LINTASAN PEMADATAN • TENTUKAN TEBAL LAPISAN • TENTUKAN SPESIKASI MATERIAL TIMBUNAN CONTOH SPESIFIKASI ; PEMADATAN DENGAN HEAVY SELF PROPELLED VIBRATING ROLLER , BERAT 15 TON, KECEPATAN MAX 10 Km/JAM, FREKUENSI GETARAN 30 Hz, TEBAL LAPISAN 0, 5 M, JUMLAH LINTASAN 5 KALI PER LAPISAN DALAM HAL INI, OWNER BERTANGGUNG JAWAB ATAS HASIL PEMADATAN YANG DILAKU KAN KONTRAKTOR DENGAN METODE YANG TELAH DITENTUKAN. OLEH KARENA ITU, BIASANYA DILAKUKAN TRIAL EMBANKMENT SEBELUM MENENTUKAN SPESIFIKASI PELAKSANAAN PEMADATAN

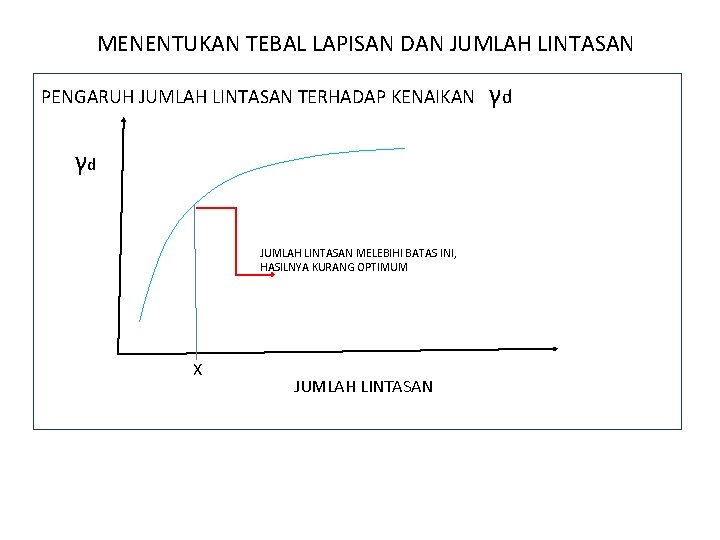

MENENTUKAN TEBAL LAPISAN DAN JUMLAH LINTASAN PENGARUH JUMLAH LINTASAN TERHADAP KENAIKAN γd JUMLAH LINTASAN MELEBIHI BATAS INI, HASILNYA KURANG OPTIMUM X JUMLAH LINTASAN γd
KEPADATAN BERVARIASI TERHADAP KEDALAMAN TARGET γd γd TEBAL LAPISAN KEDALAMAN
TEORI PEMADATAN 10

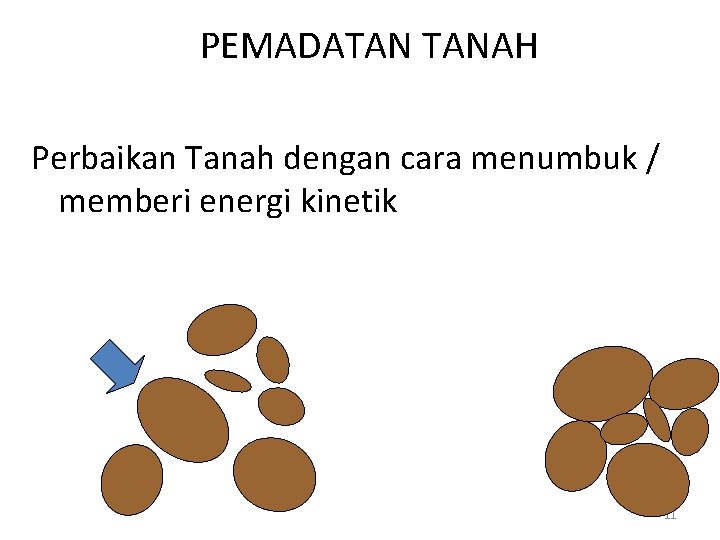

PEMADATAN TANAH Perbaikan Tanah dengan cara menumbuk / memberi energi kinetik Compactive effort + AIR = 11

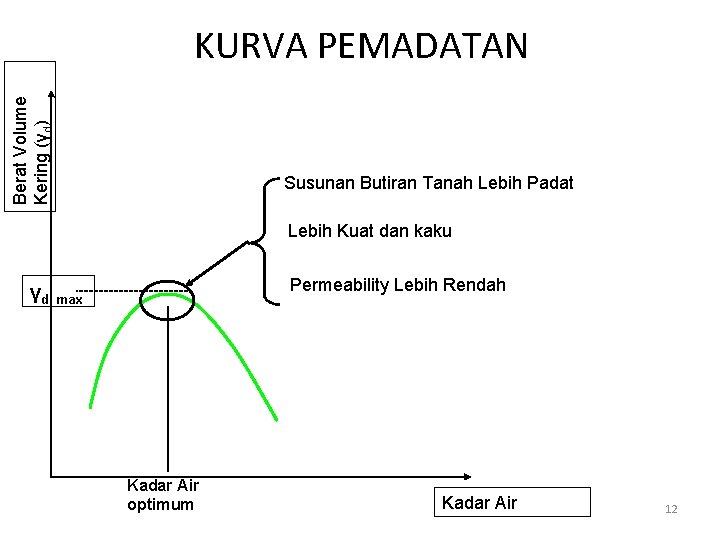

Berat Volume Kering (γd) KURVA PEMADATAN Susunan Butiran Tanah Lebih Padat Lebih Kuat dan kaku Permeability Lebih Rendah γd, max Kadar Air optimum Kadar Air 12

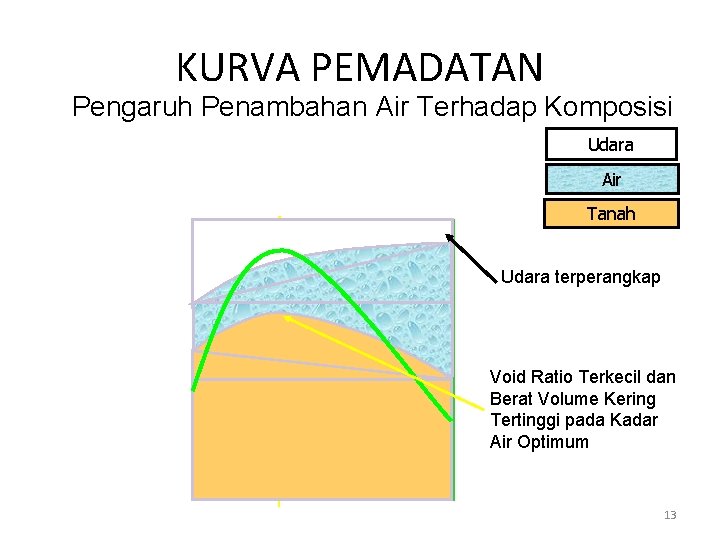

KURVA PEMADATAN Berat Volume Kering (γd) Pengaruh Penambahan Air Terhadap Komposisi Tanah Udara Air Tanah Udara terperangkap Void Ratio Terkecil dan Berat Volume Kering Tertinggi pada Kadar Air Optimum Kadar Air 13
Berat Vol Kering (γd) Zero Air Void Line Derajad kejenuhan 100 % Zero air void line (S=100%) S<100 % S>100% (impossible) Semua grafik pemadatan terletak disebelah kiri ZAVL Kadar Air 14
Berat Vol (γd) Pengaruh Energi Pemadatan Energi Ditambah, pengaruhnya ; • OMC Turun • γd maks naik E 2 (>E 1) E 1 OMC TURUN Kadar Air 15

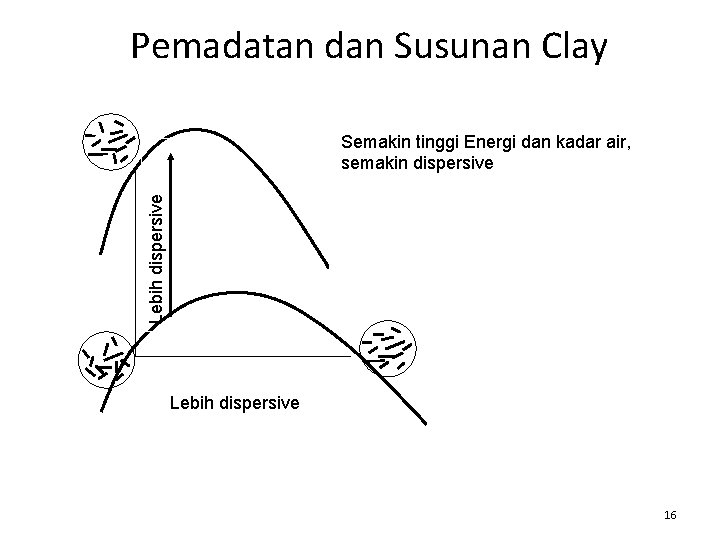

Semakin tinggi Energi dan kadar air, semakin dispersive Lebih dispersive Brt Vol Kering Pemadatan dan Susunan Clay Lebih dispersive Kadar Air 16

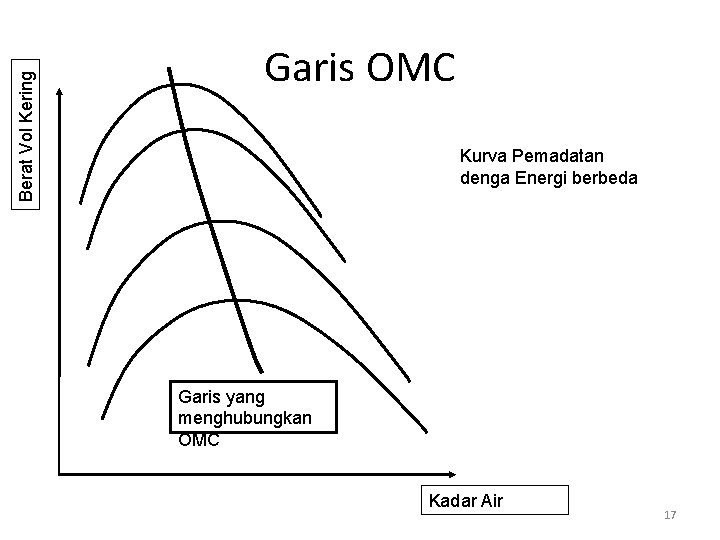

Berat Vol Kering Garis OMC Kurva Pemadatan denga Energi berbeda Garis yang menghubungkan OMC Kadar Air 17
Pemadatan Lapangan Tipe Alat Pemadatan Tanah (searah jarum jam ; Ø Smooth-wheel roller Ø Vibratory plate • Pneumatic rubber tired roller Ø Sheepsfoot roller

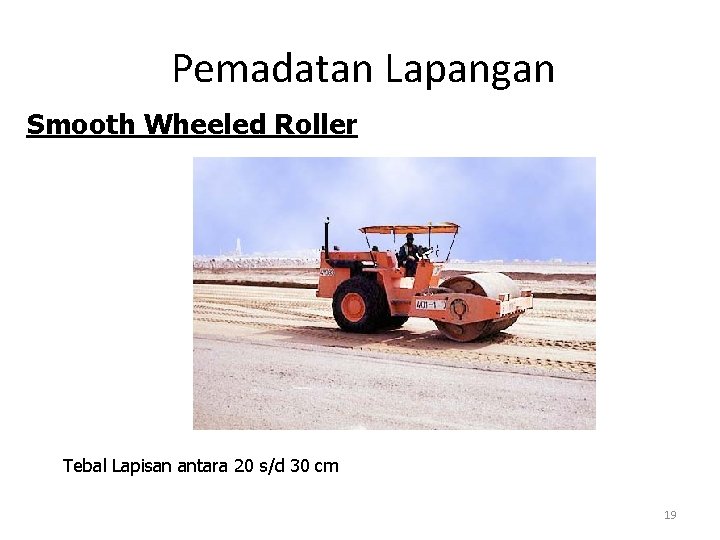

Pemadatan Lapangan Smooth Wheeled Roller Tebal Lapisan antara 20 s/d 30 cm 19

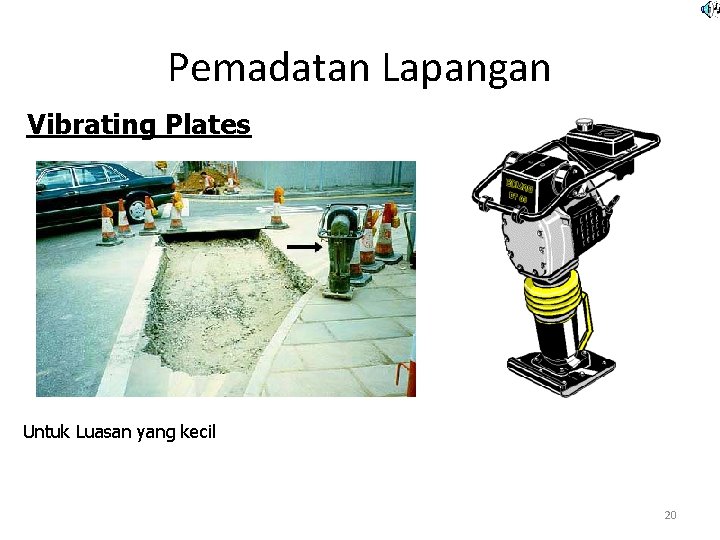

Pemadatan Lapangan Vibrating Plates Untuk Luasan yang kecil Ø Untuk tanah granular 20

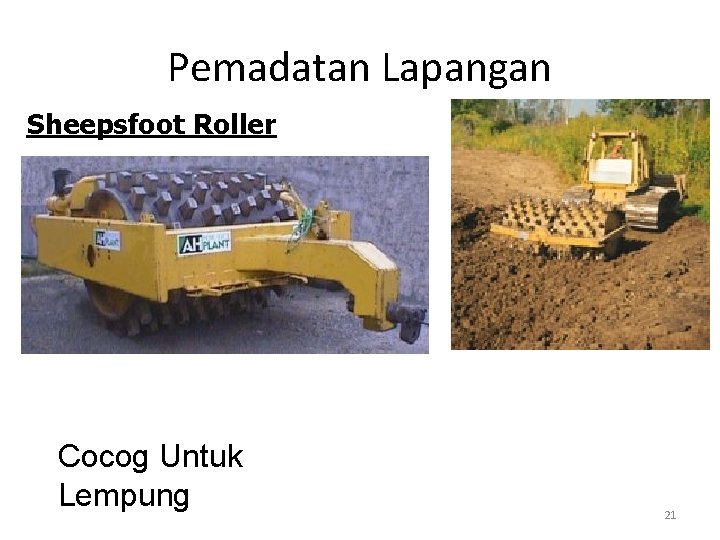

Pemadatan Lapangan Sheepsfoot Roller Ø Cocog Untuk Lempung 21

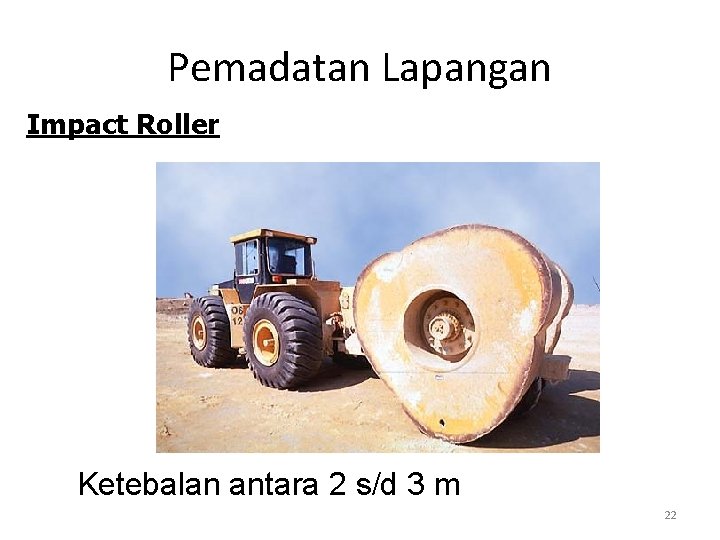

Pemadatan Lapangan Impact Roller Ø Ketebalan antara 2 s/d 3 m 22
Pengawasan Thd Pemadatan Pengawasan terhadap pelaksanaan pemadatan timbunan dilakukan secara teratur dan terrencana, bandingkan terhadap Spesifikasi Contoh ; setiap 1000 m 3 satu sampel • Kepadatan kering minimum • Rentang kadar air Pengukuran kepadatan kering di lapangan dapat dilaksanakan dengan ; sand cone • nuclear density meter 23
Tes Kepadatan di Laborat Untuk mendapatkan OMC dan Kepadatan Kering max Standard Proctor: Modified Proctor: hammer • 3 lapis • 5 lapis • 25 tumbukan per lapis • 2. 7 kg hammer • 4. 9 kg hammer • 300 mm drop • 450 mm drop 1000 ml compaction mould 24

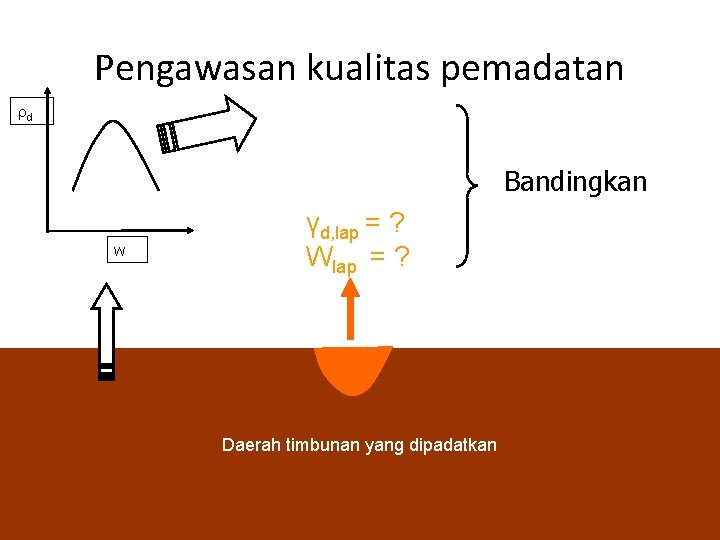

Pengawasan kualitas pemadatan Spesifikasi Pemadatan d Bandingkan w γd, lap = ? Wlap = ? Daerah timbunan yang dipadatkan 25

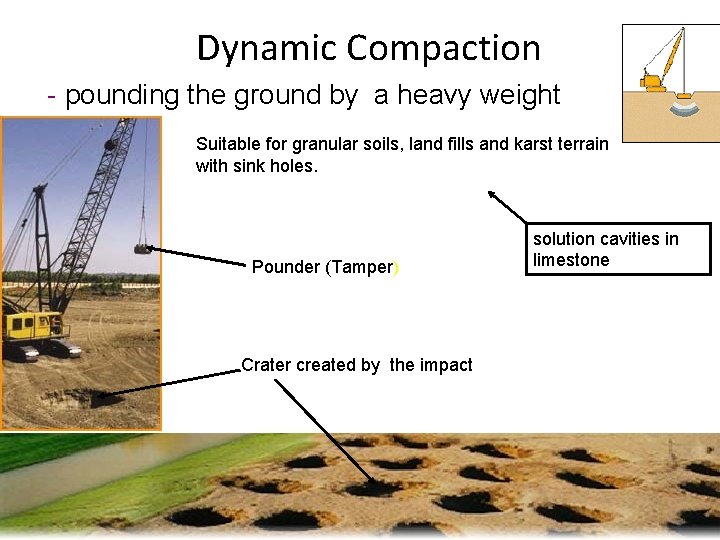

Dynamic Compaction - pounding the ground by a heavy weight Suitable for granular soils, land fills and karst terrain with sink holes. Pounder (Tamper) Crater created by the impact (to be backfilled) solution cavities in limestone
Dynamic Compaction Pounder (Tamper) Mass = 5 -30 tonne Drop = 10 -30 m
Dynamic Compaction

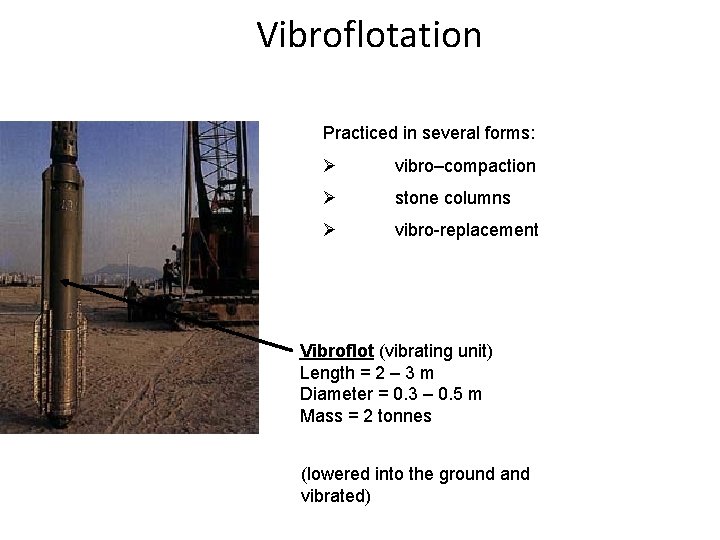

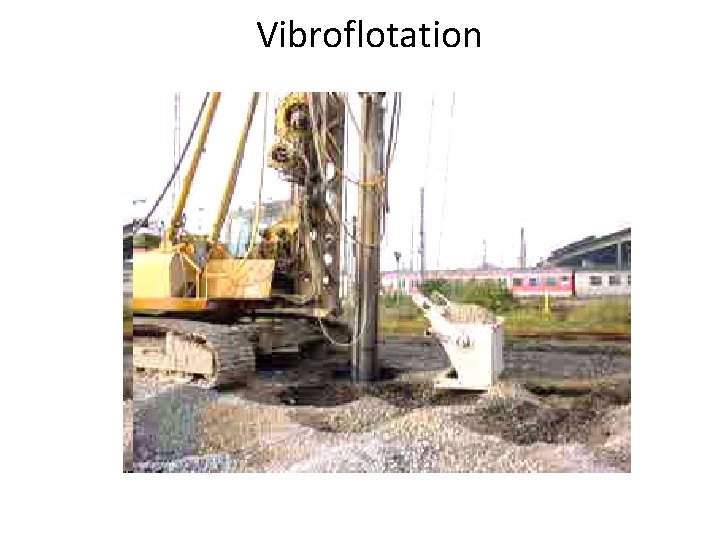

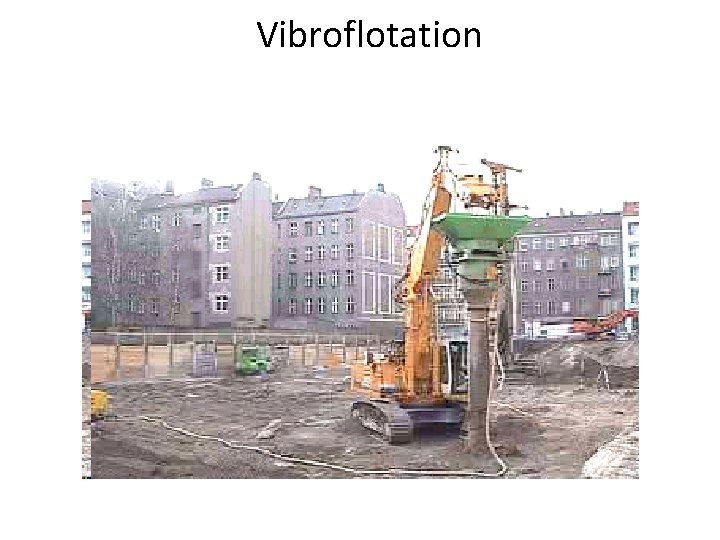

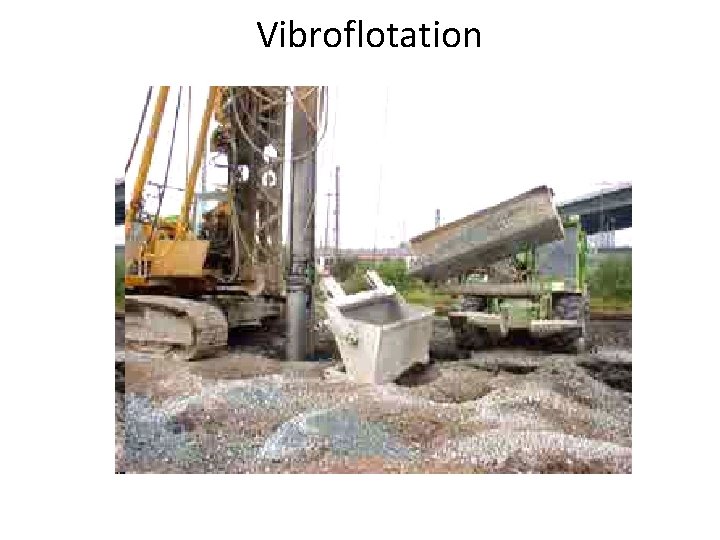

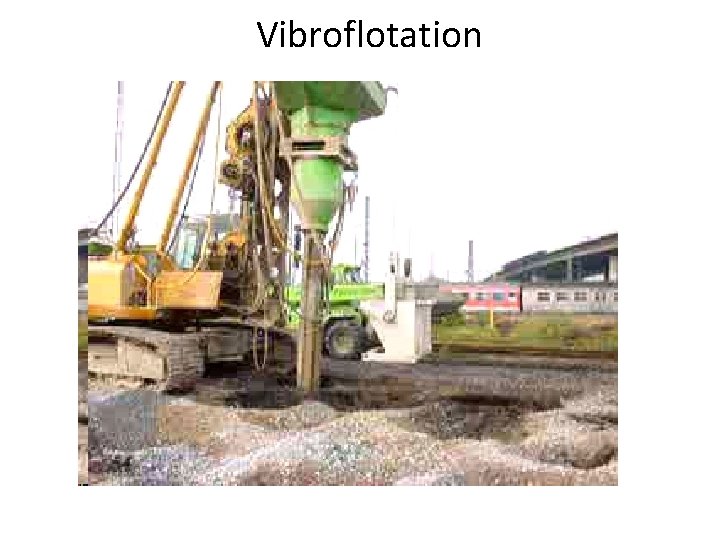

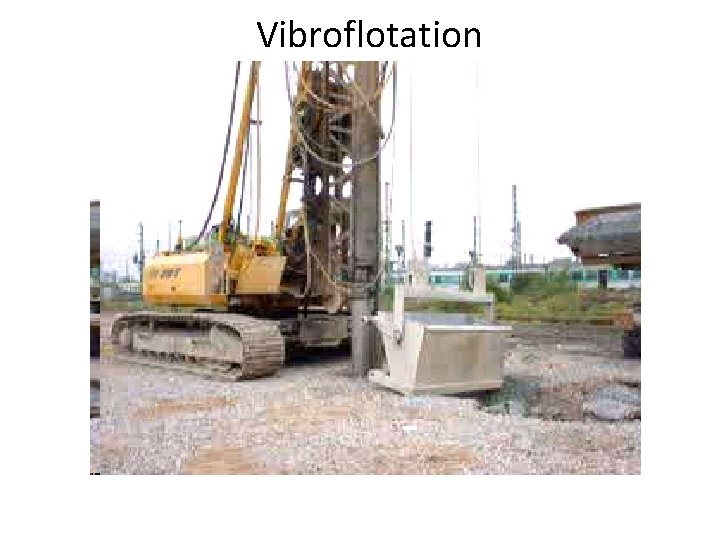

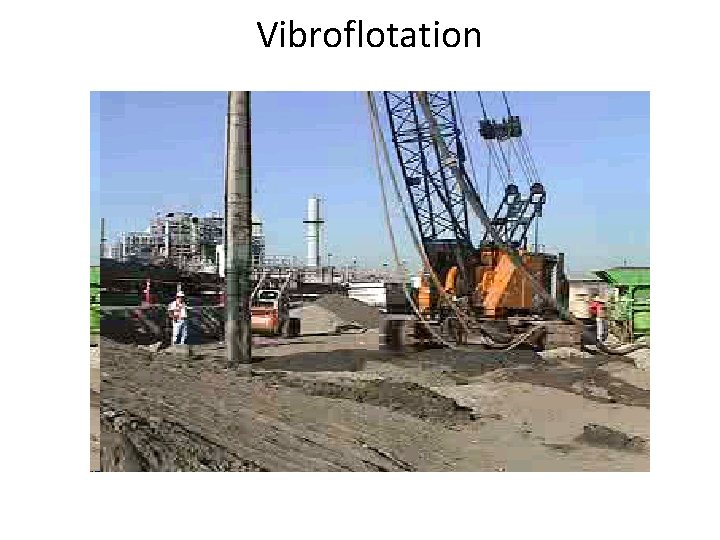

Vibroflotation Suitable for granular soils Practiced in several forms: Ø vibro–compaction Ø stone columns Ø vibro-replacement Vibroflot (vibrating unit) Length = 2 – 3 m Diameter = 0. 3 – 0. 5 m Mass = 2 tonnes (lowered into the ground and vibrated)
Vibroflotation
Vibroflotation
Vibroflotation
Vibroflotation
Vibroflotation
Vibroflotation

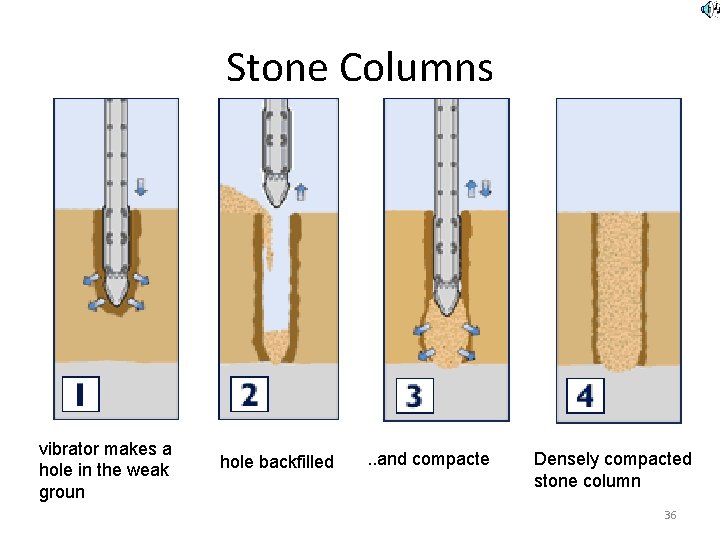

Stone Columns vibrator makes a hole in the weak ground hole backfilled . . and compacted Densely compacted stone column 36
For densifying granular soils Fireworks? Blasting Aftermath of blasting 37

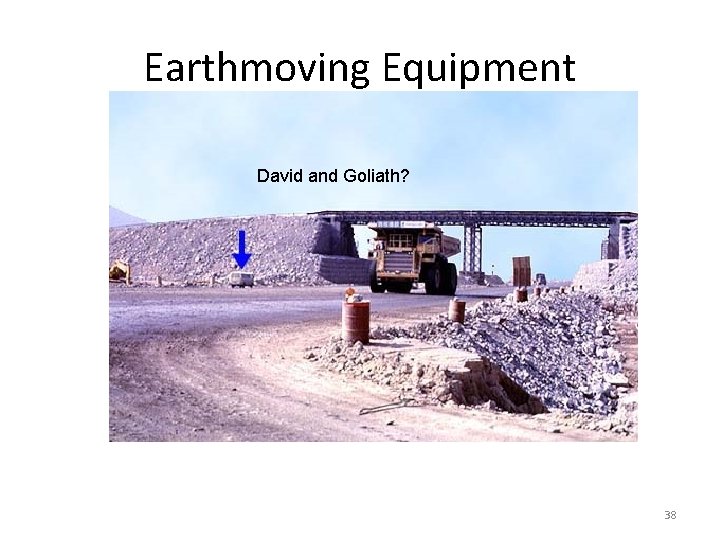

Earthmoving Equipment David and Goliath? Large Excavator (see minivan on left for scale) 38

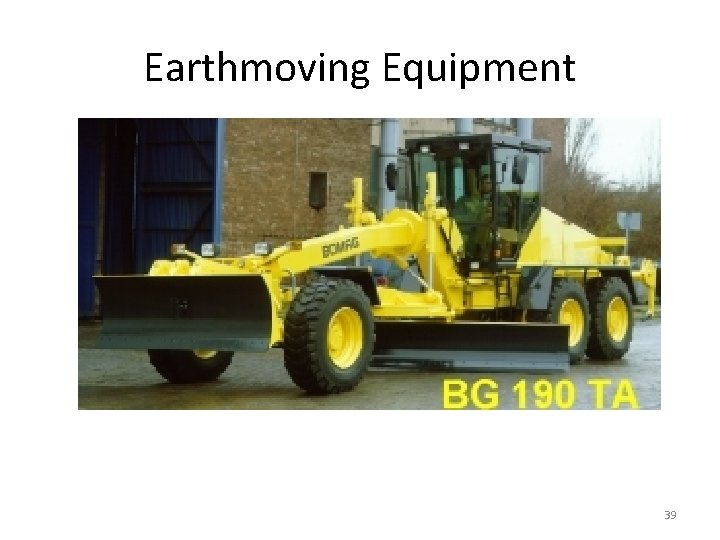

Earthmoving Equipment Grader for spreading soil 39
Earthmoving Equipment Bulldozer for spreading soil evenly 40

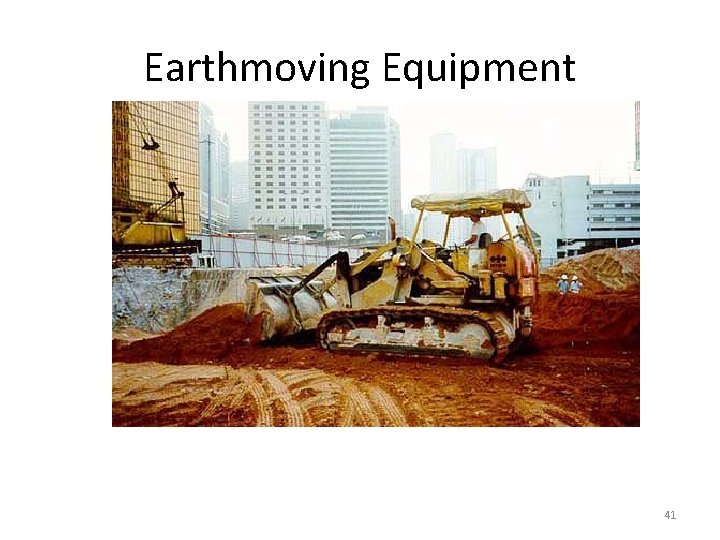

Earthmoving Equipment Loader 41

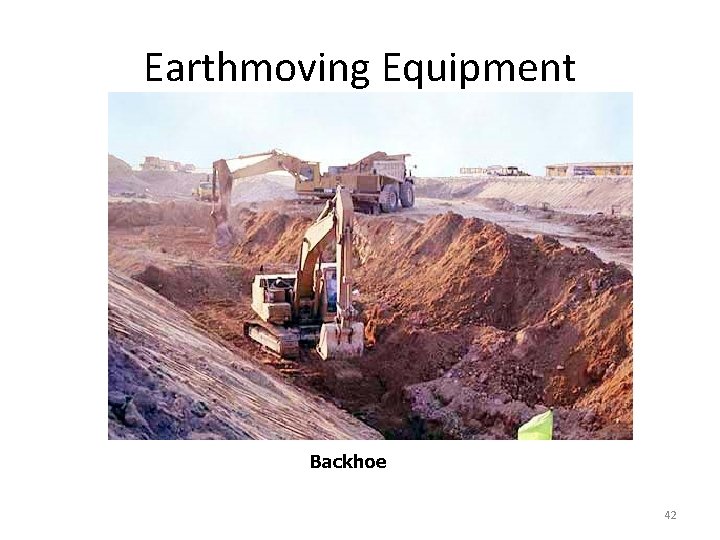

Earthmoving Equipment Backhoe 42

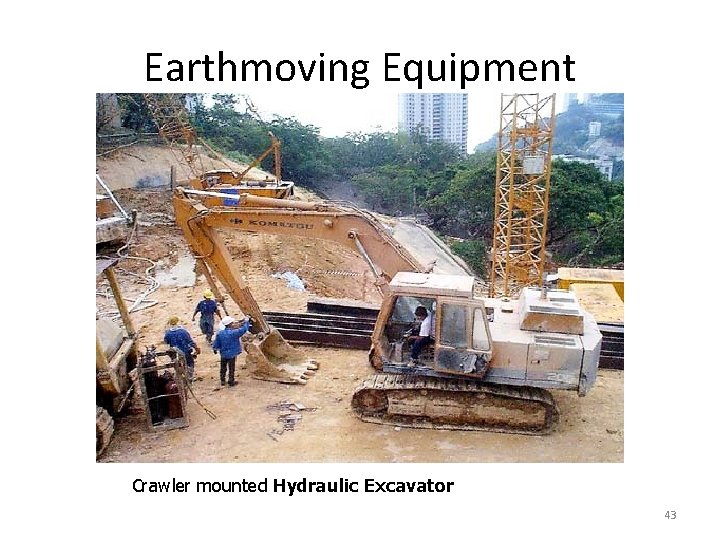

Earthmoving Equipment Crawler mounted Hydraulic Excavator 43

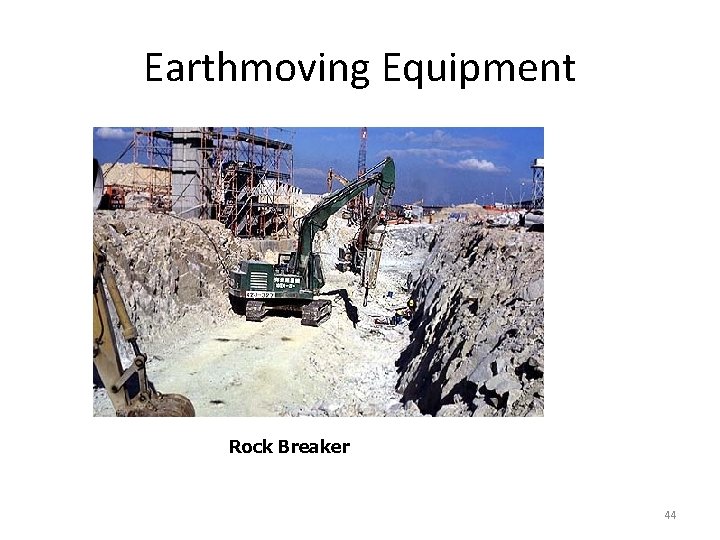

Earthmoving Equipment Rock Breaker 44
