METODA SEISMIK Aplikasi Seismik Attribute GEOINFORMATIKA Ardian Novianto

METODA SEISMIK (Aplikasi Seismik Attribute) GEOINFORMATIKA Ardian Novianto 1

Definisi : Banyak definisi yang diberikan mengenai seismik atribut : Barnes (1999) mendefinisikan atribut seismik sebagai sifat kuantitatif dan deskriptif dari data seismik yang dapat didisplay pada skala yang sama dengan data orisinil. Brown (2000) mendefinisikan atribut sebagai (turunan) dari pengukuran seismik dasar. derivatif Turner (2000) adalah semua informasi yang didapatkan dari data seismik, yang antara lain dari pengukuran atau dari logika yang didasarkan pada alasan tertentu. GEOINFORMATIKA

Arti atribut seismik : Data seismik mengandung informasi mengenai parameter dasar gelombang yaitu : ü Amplitudo ü Frekuensi ü Fasa Jadi Atribut seismik merupakan : parameter seismik dasar diturunkan rameter rekuensi, plitudo, dari yang dan fasa), sehingga dapat memunculkan informasi mengenai sifat batuan yang di bawa oleh gelombang seismik. GEOINFORMATIKA

Klasifikasi Seismik Attribute (Brown, 2000) GEOINFORMATIKA

Secara umum : Ø Ø Ø informasi perihal struktur. informasi perihal stratigrafi dan reservoar. betul dipahami, tapi banyak optimisme bahwa akan menyediakan informasi tambahan yang berguna perihal reservoar dan stratigrafi. Ø GEOINFORMATIKA

Jenis atribut seismik : Ø Amplitude attribute : ekstraksi langsung dari data preserve amplitude (amplitude rms, average, max, min etc) Ø Intantaneous attribute (complex attribute): • Reflection strength • Instantaneous frequency • Instantaneous phase • Polarity • Energy Ø Time Attribute GEOINFORMATIKA

ATTRIBUTE AMPLITUDE GEOINFORMATIKA

Ø Attribut Amplitudo Ø Amplitudo merupakan atribut dasar dari seismik. Ø Attribut Amplitudo dan turunannya, diturunkan berdasarkan perhitungan statistik. Ø Amplitudo seismik paling banyak dimanfaatkan untuk mengenali anomali amplitudo akibat hidrokarbon (DHI), misalnya Bright spot, Dim spot, dll. GEOINFORMATIKA

Kegunaan Atribut Amplitudo Secara umum, kegunaan utama atribut amplitudo adalah untuk mengidentifikasi parameter-parameter sbb. : 1. Akumulasi gas dan fluida 2. Memperkirakan jenis litologi 3. Memperkirakan porositas 4. Analisa sekuen stratigrafi misal channel, delta dll 5. Mengenali ketidak selarasan GEOINFORMATIKA

Ø Attribut Amplitudo Berbagai jenis atribut amplitudo primer yang sering digunakan adalah sebagai berikut : 1. Amplitudo RMS 9. Amplitudo Total 2. Amplitudo Absolut Rata-rata 10. Energi Rata-rata 3. Amplitudo Puncak Maksimum 11. Energi Total 4. Amplitudo Puncak Rata-rata 12. Amplitudo Rata-rata 5. Amplitudo Palung Maksimum 13. Variansi Dalam Amplitudo 6. Amplitudo Palung Rata-rata 14. Skew Dalam Amplitudo 7. Amplitudo Absolut Maksimum 15. Kurtosis Dalam Amplitudo 8. Amplitudo Absolut Total GEOINFORMATIKA

1. Amplitudo RMS dan Absolut Rata-Rata Ø RMS Amplitudo dan Amplitudo Absolut Rata-rata dihitung dengan menggunakan persamaan : Ø Dimana N = jumlah sampel amplitudo pada jendela analisis a = besar amplitudo GEOINFORMATIKA

Ø Nilai amplitudo RMS diakarkan sebelum dirata-ratakan sehingga Amplitudo RMS sangat sensitif terhadap nilai amplitudo yang ekstrem; namun sebaliknya Amplitudo Absolut Rata-rata tidak terlalu sensitif terhadap perubahan amplitudo yang ekstrim. GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo RMS ? GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo RMS GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Absolut Rata-rata Amplitudo absolut rata-rata =? GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Absolut Rata-rata Amplitudo absolut rata-rata = 20. 38 GEOINFORMATIKA

2. Amplitudo Puncak Maksimum Ø Perhitungan Amplitudo Puncak Maksimum, dilakukan pada amplitudo positif maksimum dalam window tertentu ditambah dua sampel pada kedua sisinya. Nilai maksimum kurva tersebut kemudian diinterpolasi dan digambarkan sebagai nilai atribut ini. Bila window nya terlalu lebar, dapat menghilangkan arti geologinya dan cenderung untuk merefleksikan nilai maksimum data seismik. GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo puncak maksimum Interpolasi puncak maksimum = ? GEOINFORMATIKA

3. Amplitudo Puncak Rata-Rata, Untuk menghitung Amplitudo Puncak Rata-Rata pada setiap tras, semua nilai positif sepanjang window analisis tersebut dijumlahkan dan hasilnya dibagi dengan jumlah sampel bernilai positif dalam jendela tersebut Amplitudo puncak rata-rata = ? GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo puncak Rata-Rata Amplitudo puncak rata-rata GEOINFORMATIKA

5. Palung Maksimum dan Palung Rata-Rata Nilai Amplitudo Palung Maksimum dan Amplitudo Palung Rata-Rata dihitung dengan cara yang sama seperti amplitudo puncak seperti diatas, hanya disini yang dilibatkan adalah sampel yang bernilai negatif. Interpolasi palung maksimum = ? Amplitudo palung rata-rata = ? GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Palung Maksimum Interpolasi palung maksimum = GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Palung Rata-Rata Amplitudo palung rata-rata GEOINFORMATIKA

6. Amplitudo Absolut Maksimum Nilai Amplitudo Absolut Maksimum didapatkan dengan cara menghitung nilai puncak dan palung dalam window analisis dan ditentukan puncak atau palung terbesar nilainya. Suatu fungsi parabola dibuat yang paling cocok melalui puncak atau palung terbesar tersebut dan ditambah dengan dua sampel pada kedua sisinya. Nilai maksimum yang didapatkan merupakan nilai atribut ini. GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Absolut Maksimum = ? GEOINFORMATIKA

7. Amplitudo Absolut Total dan Amplitudo Total Nilai Amplitudo Absolut Total dan Amplitudo Total dihitung sebagai berikut : GEOINFORMATIKA

Ilustrasi penghasilan Amplitudo Absolut Total =? GEOINFORMATIKA

Ilustrasi penghasilan Amplitudo Absolut Total = 5+0+18+10+30+37+38+25 = 163 GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Total =? GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Total = 5+0 -18 -10+30+37+38+25 = 107 GEOINFORMATIKA

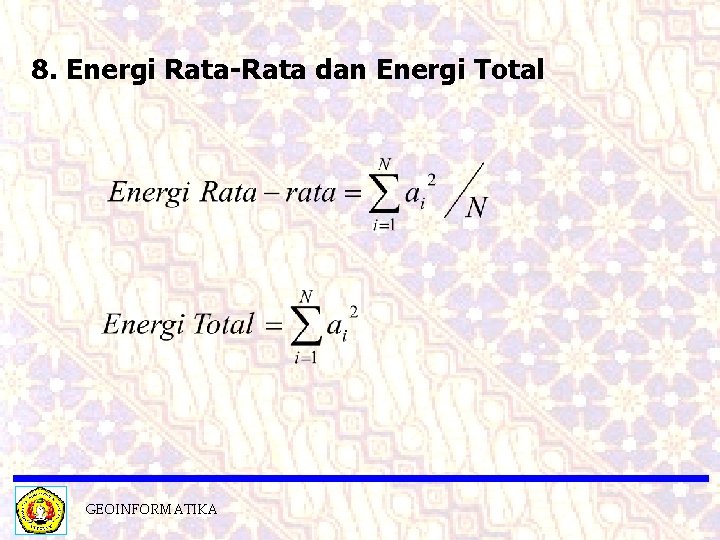

8. Energi Rata-Rata dan Energi Total GEOINFORMATIKA

Ilustrasi penghitungan Energi Rata-Rata Energi Rata-rata ? GEOINFORMATIKA

Ilustrasi penghitungan Energi Rata-Rata Energi Rata-rata 598. 4 GEOINFORMATIKA

Ilustrasi penghitungan Energi Total = ? GEOINFORMATIKA

Ilustrasi penghitungan Energi Total = 4787 GEOINFORMATIKA

9. Amplitudo Rata-Rata dan Variansi Amplitudo Atribut Amplitudo Rata-Rata dan Variansi Amplitudo dihitung sebagai berikut : Amplitudo Rata - rata = N a= å ai i =1 Banyaknya nilai non - nol GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Rata-Rata =? GEOINFORMATIKA

Ilustrasi penghitungan Amplitudo Rata-Rata = 15. 29 GEOINFORMATIKA

Ilustrasi penghitungan Variasi Amplitudo =? = 423. 15 GEOINFORMATIKA

Ilustrasi penghitungan Variasi Amplitudo = 423. 15 GEOINFORMATIKA

10. Skew dan Kurtosis Amplitudo Skew dalam Amplitudo dan Kurtosis dalam Amplitudo dihitung sebagai berikut : GEOINFORMATIKA

Ilustrasi penghitungan Skew Amplitudo =? GEOINFORMATIKA

Ilustrasi penghitungan Skew Amplitudo GEOINFORMATIKA

Ilustrasi penghitungan Kurtosis Amplitudo = ? GEOINFORMATIKA

Ilustrasi penghitungan Kurtosis Amplitudo = 280868 GEOINFORMATIKA

Berdasarkan well seismic-tie di bawah ditunjukkan adanya reservoar pada SB 1 dan SB 2, berdasarkan analisa geologi, reservoar yang produktif adalah batupasir dengan lingkngan pengendapan pada meandering-stream (time 2180 -2260 ms). -Pilih Map attribut yang paling dapat menunjukkan lingkungan pengendapan tsb. -Tentukan sumur pengembangan berikutnya. Sintetik seismogram menggunakan fasa nol dan reverse polarity GEOINFORMATIKA

Nilai tinggi ditunjukkan oleh warna cerah dan sebalikknya GEOINFORMATIKA
