METHODOLOGIE d’élaboration d’un schéma cinématique. Vé réglable 1 - Observer le dessin d’ensemble : - nbr de pièces, - nom des pièces. 2 - Recher les liaisons encastrement : - vis, écrou, colle, soudure, - circlips, goupille, clavette. 3 - Simplifier le mécanisme en coloriant les sous ensemble cinématiquement équivalent.

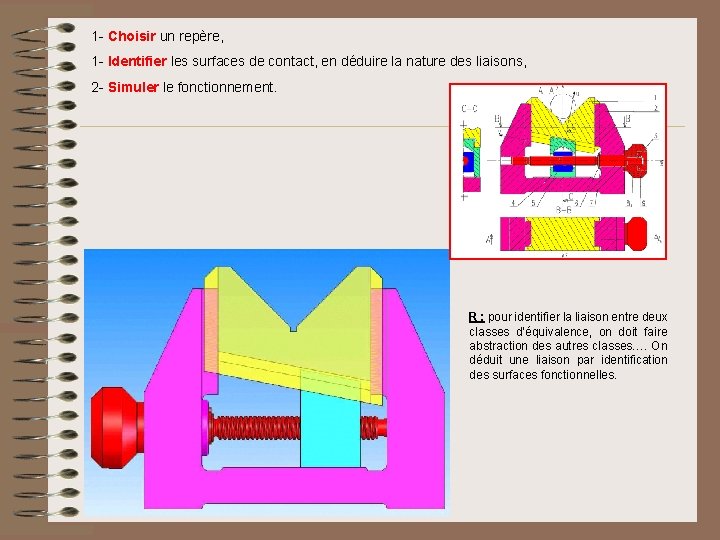

1 - Choisir un repère, 1 - Identifier les surfaces de contact, en déduire la nature des liaisons, 2 - Simuler le fonctionnement. R : pour identifier la liaison entre deux classes d’équivalence, on doit faire abstraction des autres classes…. On déduit une liaison par identification des surfaces fonctionnelles.

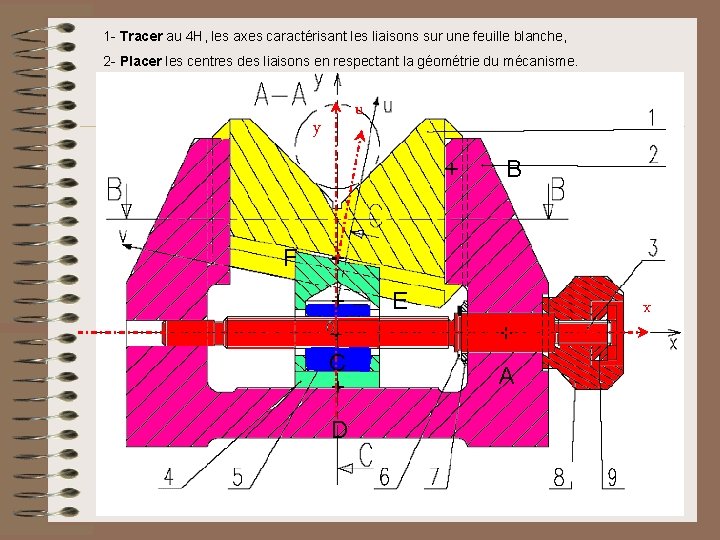

1 - Tracer au 4 H, les axes caractérisant les liaisons sur une feuille blanche, 2 - Placer les centres des liaisons en respectant la géométrie du mécanisme. u y + F B + + + C + D E + A x

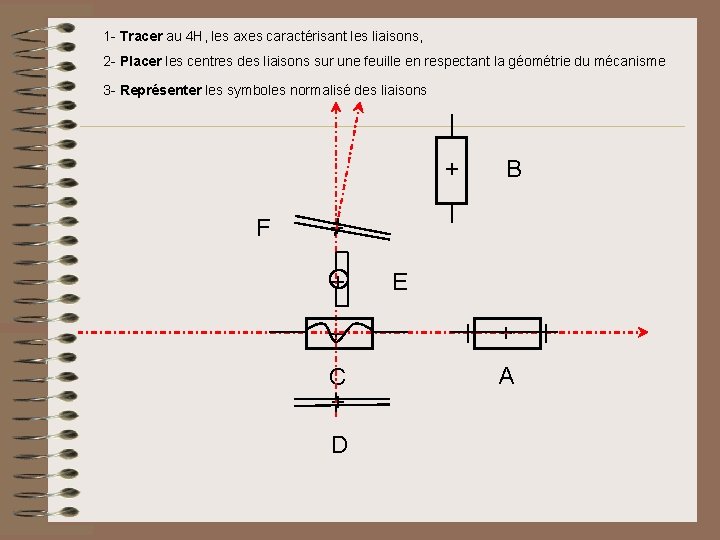

1 - Tracer au 4 H, les axes caractérisant les liaisons, 2 - Placer les centres des liaisons sur une feuille en respectant la géométrie du mécanisme 3 - Représenter les symboles normalisé des liaisons + F B + + E + + C + A D

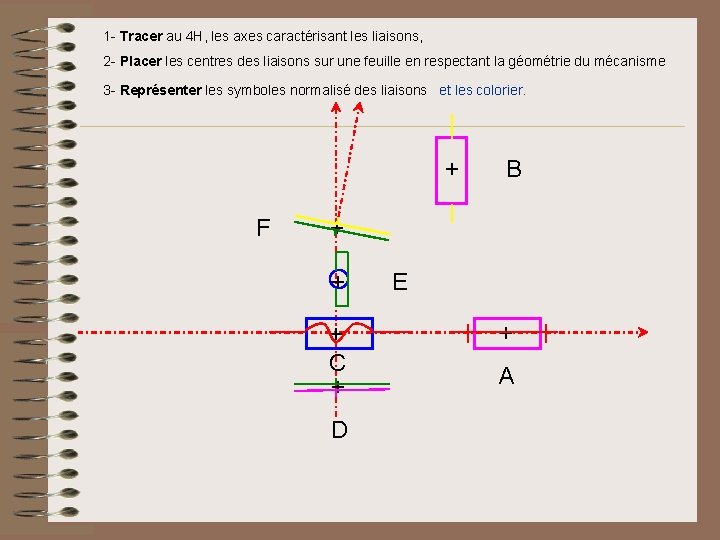

1 - Tracer au 4 H, les axes caractérisant les liaisons, 2 - Placer les centres des liaisons sur une feuille en respectant la géométrie du mécanisme 3 - Représenter les symboles normalisé des liaisons et les colorier. + F B + + + C + D E + A

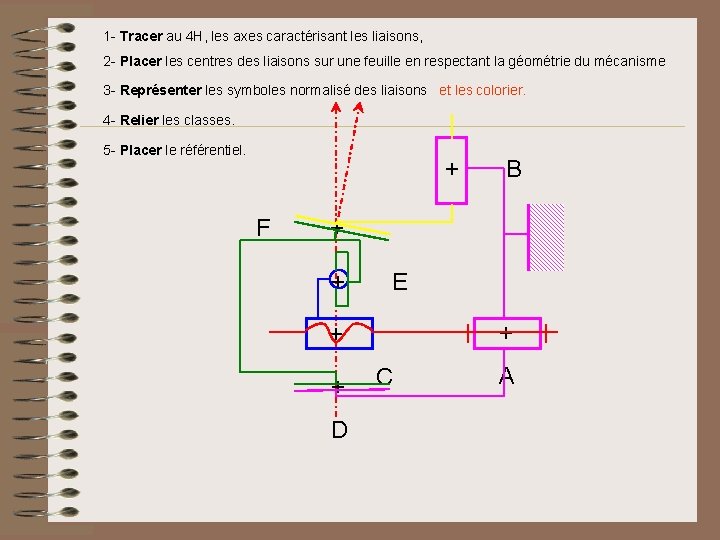

1 - Tracer au 4 H, les axes caractérisant les liaisons, 2 - Placer les centres des liaisons sur une feuille en respectant la géométrie du mécanisme 3 - Représenter les symboles normalisé des liaisons et les colorier. 4 - Relier les classes. 5 - Placer le référentiel. + F B + + E + + + D C A
