METER INDUK Fungsi Meter induk berguna untuk mengukur

METER INDUK Fungsi : Meter induk berguna untuk mengukur volume air yang mengalir dan juga mendeteksi dan menghitung tingkat kehilangan air.

Penempatan : • Setelah Pompa Distribusi • Pada lokasi Distric Metered Area (DMA) • Intake Sangat dipengaruhi oleh : 1. Tekanan 2. Kecepatan Aliran 3. Volume Aliran

Meter Induk

PIPA

Jenis-jenis pipa antara lain: 1. Jenis pipa berdasarkan materialnya a. Pipa logam Ada beberapa jenis pipa logam, antara lain: • Pipa baja (steel pipe) • Pipa besi tuang • Ductile cost iron pipe (DCIP) • Galvanized iron pipe (GIP) • Cast iron pipe (CIP) • Pipa logam campuran (metal/alloy)

b. Pipa non logam l Beberapa jenis pipa non logam antara lain: • Pipa beton (tanpa tulangan, dengan tulangan) • Pipa PVC (poly vinyl chloride) • Pipa fiber glass (GRP = Glass fiber reinforced pipe) • Pipa asbes semen • Pipa PE (poly ethylene)

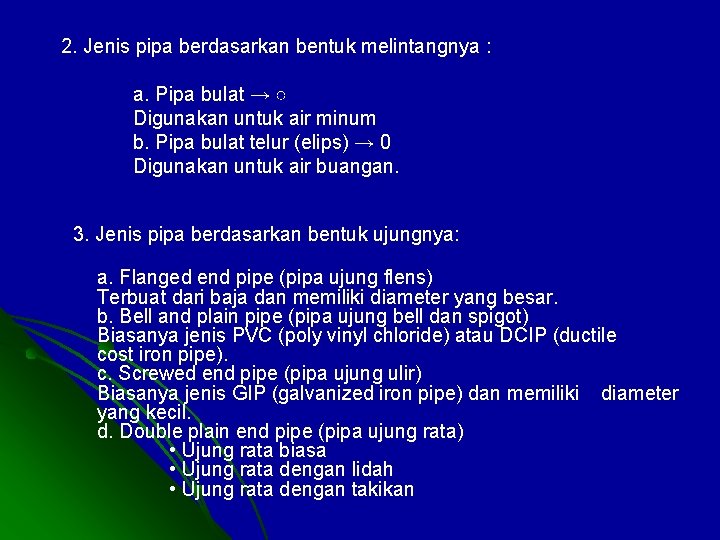

2. Jenis pipa berdasarkan bentuk melintangnya : a. Pipa bulat → ○ Digunakan untuk air minum b. Pipa bulat telur (elips) → 0 Digunakan untuk air buangan. 3. Jenis pipa berdasarkan bentuk ujungnya: a. Flanged end pipe (pipa ujung flens) Terbuat dari baja dan memiliki diameter yang besar. b. Bell and plain pipe (pipa ujung bell dan spigot) Biasanya jenis PVC (poly vinyl chloride) atau DCIP (ductile cost iron pipe). c. Screwed end pipe (pipa ujung ulir) Biasanya jenis GIP (galvanized iron pipe) dan memiliki diameter yang kecil. d. Double plain end pipe (pipa ujung rata) • Ujung rata biasa • Ujung rata dengan lidah • Ujung rata dengan takikan

l Diameter pipa Terdapat tiga istilah diameter untuk pipa bulat, yaitu: 1. Inside diameter (ID); 2. Outside diameter (OD); 3. Nominal diameter (ND). l Dalam standar ISO, ukuran pipa dinyatakan dalam satuan millimeter (mm). Nominal diameter (ND) digunakan dalam istilah perdagangan atau sebagai petunjuk spesifikasi pipa.

Peletakan pipa l Pasanglah pipa di tepi jalan utama agar mudah dipantau dan cepat diketahui jika ada yang pecah. Catat dan tandai jalan, sungai, jembatan, selokan, sawah, kanal, dll pada peta desa. l Buatlah lajur pipa yang terpendek agar lebih murah dan pilihlah jenis pipanya. Pilih pipa yang relatif murah tetapi kuat, yaitu yang mampu menahan tekanan kerja air minimal 10 bar atau 10 atmosfer (100 meter kolom air. ) l Bahannya bisa PVC, baja, besi tuang, dll. Di desa umumnya digunakan pipa PVC kecuali kasus tertentu yang terkait dengan kondisi lapangan yang berbatu, tanahnya labil, melewati sungai lebar, kanal, dll.

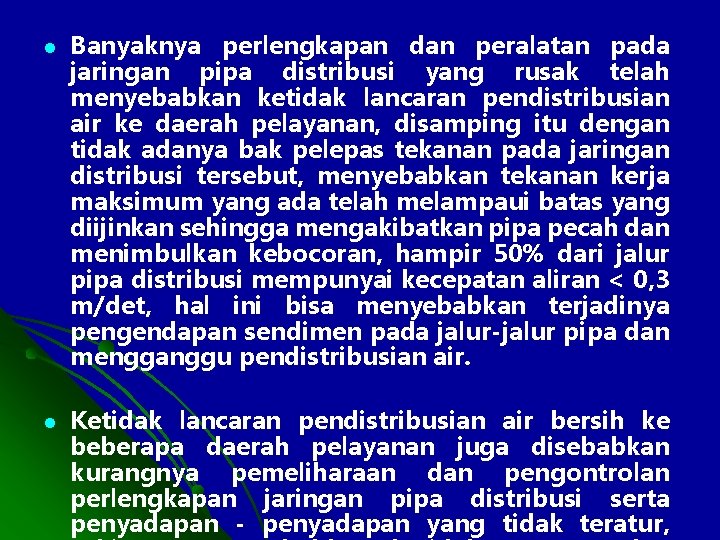

l Banyaknya perlengkapan dan peralatan pada jaringan pipa distribusi yang rusak telah menyebabkan ketidak lancaran pendistribusian air ke daerah pelayanan, disamping itu dengan tidak adanya bak pelepas tekanan pada jaringan distribusi tersebut, menyebabkan tekanan kerja maksimum yang ada telah melampaui batas yang diijinkan sehingga mengakibatkan pipa pecah dan menimbulkan kebocoran, hampir 50% dari jalur pipa distribusi mempunyai kecepatan aliran < 0, 3 m/det, hal ini bisa menyebabkan terjadinya pengendapan sendimen pada jalur-jalur pipa dan mengganggu pendistribusian air. l Ketidak lancaran pendistribusian air bersih ke beberapa daerah pelayanan juga disebabkan kurangnya pemeliharaan dan pengontrolan perlengkapan jaringan pipa distribusi serta penyadapan - penyadapan yang tidak teratur,

PIPA PVC Pemasangan Pipa PVC dibuat dari polyvinyl chloride yang pada umumnya digunakan sebagai saluran air dalam suatu proyek perumahan atau gedung atau jalan dll. Pipa PVC ini sifatnya keras, ringan, dan kuat. Karena penginstalannya mudah, maka sangatlah ideal jika digunakan untuk saluran dibawah sink dapur, kamar mandi, dll. Bahkan penggunaan pipa PVC ini dapat bekerja lebih baik daripada menggunakan pipa besi yang perlu disolder, juga tahan terhadap hampir semua alkalin atau zat beracun serta mudah dipasang.

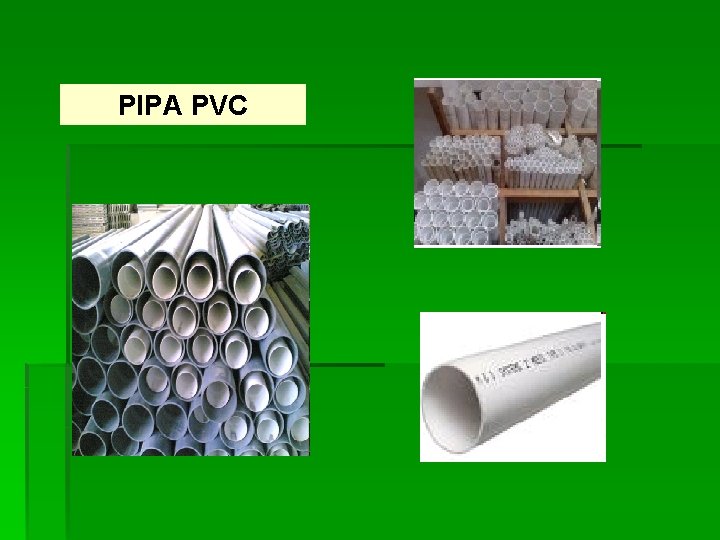

PIPA PVC

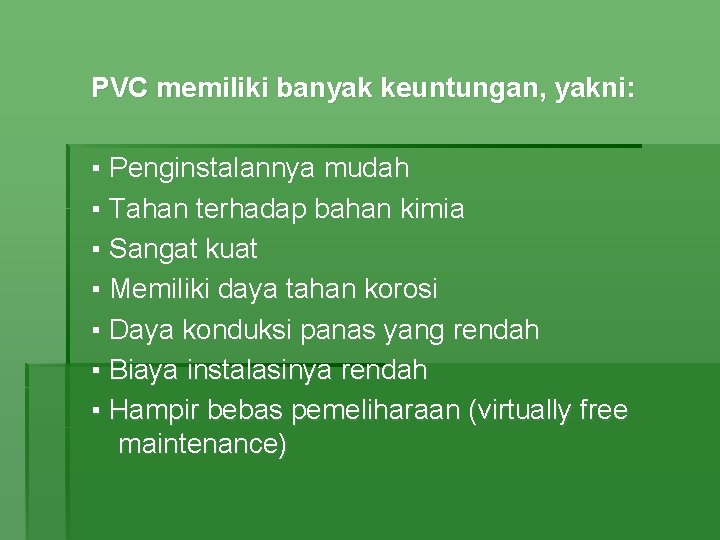

PVC memiliki banyak keuntungan, yakni: ▪ Penginstalannya mudah ▪ Tahan terhadap bahan kimia ▪ Sangat kuat ▪ Memiliki daya tahan korosi ▪ Daya konduksi panas yang rendah ▪ Biaya instalasinya rendah ▪ Hampir bebas pemeliharaan (virtually free maintenance)

COST IRON PIPE

PIPA BAJA

PIPA BAJA

Pipa Fiber Glass

PIPA BETON

GALVANIS IRON PIPE

DUCTILE IRON PIPE

ASESORIS PIPA

Fitting pipa

Equal socket Elbow Tee Equal Tee Elbow 90 Elbow 125 Equal Tee Flexible Joint

PRV PIPE FEETING

PE PIPE FEETING

PP PIPE FEETING

PE-PT PIPE FEETING

ABS PIPE FEETING

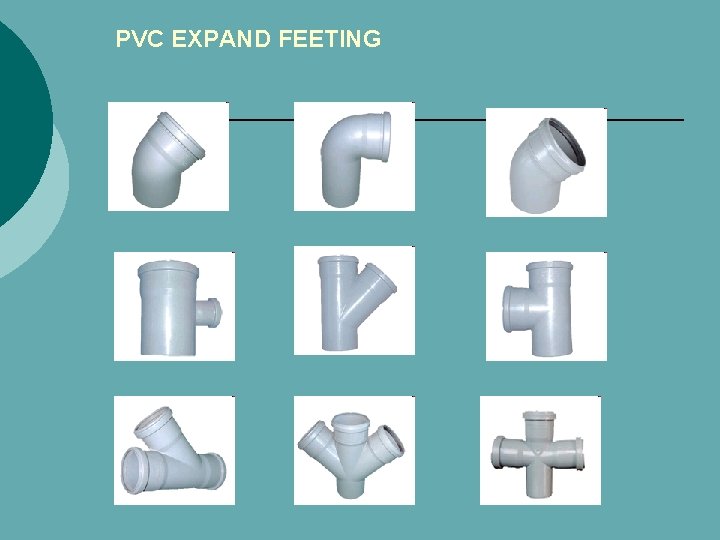

PVC EXPAND FEETING

Cast Iron Pipe

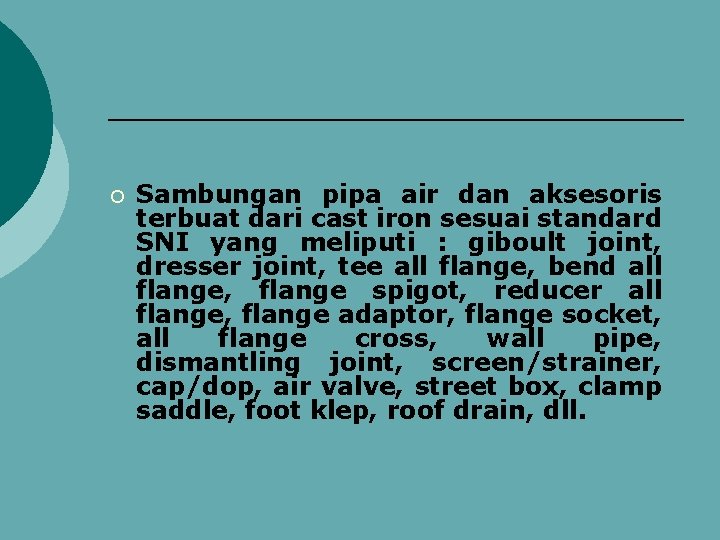

¡ Sambungan pipa air dan aksesoris terbuat dari cast iron sesuai standard SNI yang meliputi : giboult joint, dresser joint, tee all flange, bend all flange, flange spigot, reducer all flange, flange adaptor, flange socket, all flange cross, wall pipe, dismantling joint, screen/strainer, cap/dop, air valve, street box, clamp saddle, foot klep, roof drain, dll.

Iron Pipe Fitting

Feeting Cast Iron Pipe

Gate Valve

Valve

Air Valve

Clamp Saddle

Giboult Joint
