METAS QUINQUENALES 2015 2019 ESTABLECIMIENTO DE LAS METAS
METAS QUINQUENALES 2015 -2019
“ESTABLECIMIENTO DE LAS METAS QUINQUENALES DE CARGA CONTAMINANTE PARA LOS AFLUENTES DE LA JURISDICCIÓN DE CORPOCHIVOR 2015 -2019” SUBDIRECCIÓN DE GESTION AMBIENTAL “Recuperación de las fuentes hídricas” 2015
OBJETIVOS General • Establecer las metas quinquenales de carga contaminante para los afluentes de la jurisdicción de CORPOCHIVOR. Específicos • Diagnosticar el estado actual de la calidad de agua y vertimientos de la jurisdicción de Corpochivor. • Establecer de forma individual y/o grupal la meta de carga contaminante para cada cuerpo de agua o tramo del mismo. • Revisar, evaluar y aprobar la formulación de metas de carga contaminante. • Establecer meta global por tramo
NORMATIVIDAD APLICABLE NORMA Decreto 1076 de 2015 Capitulo 7 (que derogo decreto 2667, decreto 3930) ALCANCE Decreto único reglamentario del sector ambiente y desarrollo sostenible, acoge el decreto 2667 de 2012 Acuerdo 033 de 17 de Diciembre de 2009 Por medio del cual se fija la meta quinquenal (2010 -2014), de reducción de carga contaminante de DBO 5 y SST vertidos puntualmente a los cuerpos de agua que conforman las cuencas de la jurisdicción de Corpochivor. Resolución 1433 de Se reglamenta el artículo 12 del Decreto 3100 de 2003 sobre Planes de Saneamiento y diciembre 27 de 2004 y Manejo de Vertimientos PSMV Resolución 2145 de 2005 Modifica parcialmente la Resolución 1433 de 2004 Resolución 372 de mayo de Actualiza las tarifas mínimas de las tasas retributivas por vertimientos líquidos y se 1998 dictan disposiciones Resolución 0631 de 2015 Por la cual se establecen los parámetros y los limites máximos permisibles en los vertimientos puntuales a cuerpos de aguas superficiales y los sistemas de alcantarillado público y se dictan otras disposiciones Ley 1753 de 9 junio de Articulo 228, ajusta la tasa retributiva para los prestadores de servicio de alcantarillado 20155 - Plan Nacional de con factor regional a 1, por razones no imputables a retrasos en las obras. Desarrollo 2014 -2018 Resolución 471 de 2012 Por la cual se establecen los objetivos de calidad para las cuencas hidrográficas de la jurisdicción de CORPOCHIVOR, a corto (2014), mediano (2017) y largo plazo (2022). RESOLUCION 335 DEL 14 de julio de 2015 Convoca la Consulta de metas quinquenio 2015 -2019
Proceso establecimiento de metas quinquenales Corpochivor Establecer y evaluar objetivos de calidad hídrica Calcular Línea Base de Carga Contaminante Publicar Línea Base de Carga Contaminante Identificar la(s) cuenca(s) para el cobro de la TR Estimar concentración y caudal Permiso de vertimiento o plan de cumplimiento Usuarios individuales Dividir la(s) cuenca(s) en tramos Identificar usuarios que realizan vertimientos Documentar estado de calidad
Proceso establecimiento de metas quinquenales Corpochivor Acto administrativo de la consulta Publicación proyecto de metas Ajuste proyecto de metas Convocar actores de la consulta Proyecto de metas de descontaminación Diseñar y socializar metodología y formatos Recepción y análisis de propuestas de usuarios Presentación al Consejo Directivo Diseñar metodología de evaluación de las propuestas de metas Reglas de juego de la consulta Aprobación y publicación de las metas de descontaminación
ACTO ADMINISTRATIVO De acuerdo al Decreto 1076 (artículo 12 del Decreto 2667 de 2012), el proceso de consulta y establecimiento de meta de reducción, se iniciará formalmente mediante acto administrativo, el cual deberá contener la duración y el procedimiento. http: //www. corpochivor. gov. co/
FECHA O PERIODO 29 y 30 de julio De 30 de julio a 8 de septiembre EVENTO CLAVE Taller instalación socialización RESPONSABLE y CORPOCHIVOR Se deben diseñar las propuestas de metas de Usuarios , municipios cargas, Análisis físico - químico a los vertimientos CORPOCHIVOR Plan de Monitoreo 9 y 11 de septiembre Taller información básica Asesoría a las propuestas 25 de septiembre Fecha de cierre para recepción usuarios y municipios de las propuestas de metas 26 de septiembre a 21 Evaluación de propuestas de octubre CORPOCHIVOR 22 de octubre Taller sustentación de CORPOCHIVOR propuestas de metas de cargas 27 de octubre Publicación del documento 27 de octubre Consolidación de documentos CORPOCHIVOR y Presentación a Director General y Consejo Directivo Diciembre Expedición de acuerdo para CORPOCHIVOR aprobación CORPOCHIVOR
TALLER 1 Fecha: 29 y 30 de Julio de 2015. Lugar: Auditorio sede primaria Hortensia Perilla (Guateque), Teatro Municipal (Ramiriquí). Asistentes : 44 usuarios en Guateque y 67 usuarios en Ramiriquí Temas El Decreto 1076 de 2015 Capitulo 7 y esquema de la consulta de metas CORPOCHIVOR 20152019. La metodología y soportes para la formulación y presentación de metas de cargas contaminantes con sus respectivos cronogramas. Monitoreo Recurso Hídrico. Diligenciamiento del formato presentación de Propuestas
TALLER 2 Fecha: 9 y 11 de Septiembre de 2015. Lugar: Salón del Concejo (Guateque), Teatro Municipal (Ramiriquí). Asistentes: 45 usuarios en Guateque y 45 usuarios en Ramiriquí Temas Informar acerca de la LÍNEA BASE de usuarios cargas, tramos y cuencas, objetivos de calidad hídrica para los cuerpos de agua de la jurisdicción de CORPOCHIVOR. Carga Máxima Permisible de los cuerpos de agua de la jurisdicción. Indicar la Metodología de evaluación de las propuestas de metas de carga contaminantes y el diseño de las mismas. Capacitación muestreo compuesto.
TALLER 3 Fecha: 22 de Octubre de 2015. Lugar: Salón del Concejo (Guateque), Teatro Municipal (Ramiriqui). Asistentes: 30 usuarios en Guateque y 35 usuarios en Ramiriquí Temas Sustentación de metas de carga contamínate individual y/o grupal y meta global por tramo
PLAN DE MONITOREO DE VERTIMIENTOS ü Usuarios que se presentaron al taller 1, ü Duración dos meses. ü Actividades beneficiadas: Lavaderos de Carros, Lavaderos de Zanahoria, Industria de Lácteos, Plantas de Beneficio Animal, Municipios, explotación de esmeraldas, Explotación de Carbón, Explotación de arrastre, Piscícolas, entre Otras. ü Total muestreos: 61 puntos de vertimientos, en los diferentes municipios de la jurisdicción
OBJETIVOS DE CALIDAD OBJETIVO DE CALIDAD CORTO PLAZO 2014 MEDIANO PLAZO 2017 LARGO PLAZO 2022 Tramo 1 ANR AR CDTCV Río Albarracín Tramo 2 ANR AR Tramo 1 ANR AR Río Turmeque Tramo 2 ANR AR Río Tibaná Tramo único ANR AR Tramo 1 AR AR CDTCV Río El Bosque Tramo 2 ANR AR AR Tramo 1 AR AR CDTCV Río Fusavita Tramo 2 ANR AR AR Fuente tramos Agrícola Restringido (AR): Alimento que antes de ser consumido pasa por un proceso productivo o de cocción. Agrícola No Restringido (ANR): Si el alimento es consumido directamente. Consumo Domestico con Tratamiento Convencional (CDTCV): Coagulación, Floculación, Sedimentación, filtración. RECREATIVO CONTACTO PRIMARIO (RCP): Actividades tales como baño, natación, paseos, etc. RECREATIVO CONTACTO SECUNDARIO (RCS): Actividades como Canotaje, pescas, etc.
OBJETIVOS DE CALIDAD Fuente tramos Río Súnuba Tramo único E. Esmeralda Todo el embalse Río Bata Tramo 1 OBJETIVO DE CALIDAD CORTO PLAZO 2014 MEDIANO PLAZO 2017 LARGO PLAZO 2022 ANR AR - RCS ANR-RCS AR - RCP AR - RCS AR - RCP DCTCV Tramo 2 AR - RCP DCTCV Rio Lengupa Tramo único ANR AR - RCP Rio Tunjita Tramo único ANR AR - RCP Agrícola Restringido (AR): Alimento que antes de ser consumido pasa por un proceso productivo o de cocción. Agrícola No Restringido (ANR): Si el alimento es consumido directamente. Consumo Domestico con Tratamiento Convencional (CDTCV): Coagulación, Floculación, Sedimentación, filtración. RECREATIVO CONTACTO PRIMARIO (RCP): Actividades tales como baño, natación, paseos, etc. RECREATIVO CONTACTO SECUNDARIO (RCS): Actividades como Canotaje, pescas, etc.
CRITERIO DE CALIDAD OBJETIVO DE CALIDAD CDTCV AR – RCP ANR PARAMETROS OD (mg/l) >4, 0 >2, 0 DBO 5 (mg/l) < 4, 0 < 5, 0 < 20 DQO (mg/l) < 5, 0 < 8, 3 < 33. 3 SST (mg/l) < 5, 0 <1000 < 2000 SDT (mg/l) <200 750 -2000 p. H (Unidades) 7 – 9 5 – 9 4, 5 – 9 Temperatura (º C) + 2 – 3 º C Coliformes Fecales <400 <500 <1000 Coliformes totales <2000 <1000 <5000 Turbiedad UNT 40 – 150 Nitratos mg/l N-N 03 <10 <50 < 50 Sulfatos mg/l SO 4 <400 Cloruros mg/l Cl - <250 <600 Olores ofensivos Ausentes

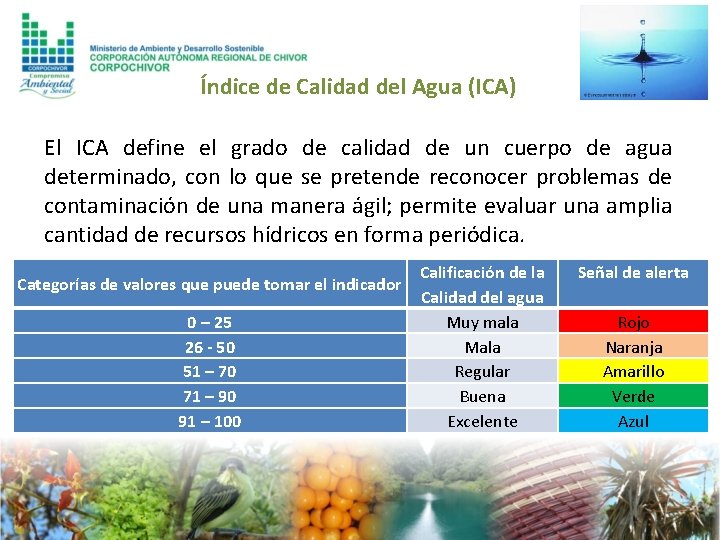

Índice de Calidad del Agua (ICA) El ICA define el grado de calidad de un cuerpo de agua determinado, con lo que se pretende reconocer problemas de contaminación de una manera ágil; permite evaluar una amplia cantidad de recursos hídricos en forma periódica. Categorías de valores que puede tomar el indicador 0 – 25 26 - 50 51 – 70 71 – 90 91 – 100 Calificación de la Calidad del agua Muy mala Mala Regular Buena Excelente Señal de alerta Rojo Naranja Amarillo Verde Azul
Calidad según monitoreo VALORACIÓN DEL ESTADO DE LAS FUENTES SEGÚN EL ÍNDICE DE CALIDAD DEL AGUA Fuente Hidrica Tramos ICA Estado fuente Usos • Agrícola no restringido Tramo 1 Río Teatinos Tramo 2 51 - 70 Regular • Recreativo contacto secundario • Pecuario Tramo 3 • Recreativo contacto primario • Agrícola restringido Tramo 1 71 - 90 Bueno • Preservación y reproducción de fauna Río Juyasia • Pesca artesanal, deportiva e industrial. • Agrícola no restringido Tramo 2 51 - 70 Regular • Recreativo contacto secundario • Pecuario • Agrícola no restringido Tramo 1 Río Albarracín 51 - 70 Regular • Recreativo contacto secundario Tramo 2 • Pecuario
CUENCA Río Batá Río Lengupa Sector Bajo MUNICIPIOS QUE COMPRENDE Boyacá Viracachá Ciénega Ramiriquí Ventaquemada Turmequé Nuevo Colón Úmbita Tibaná Jenesano Garagoa Pachavita Chinavita La Capilla Tenza Guateque Guayatá Somondoco Sutatenza Almeida Chivor Macanal Santa María Campohermoso Río Lengupa Sector Bajo San Luis de Gaceno SUBCUENCA Río Teatinos Río Juyasía Río Albarracín Río Turmequé Río Tibaná Río Garagoa Quebrada La Guaya Río Súnuba Embalse La Esmeralda Río Lengupa

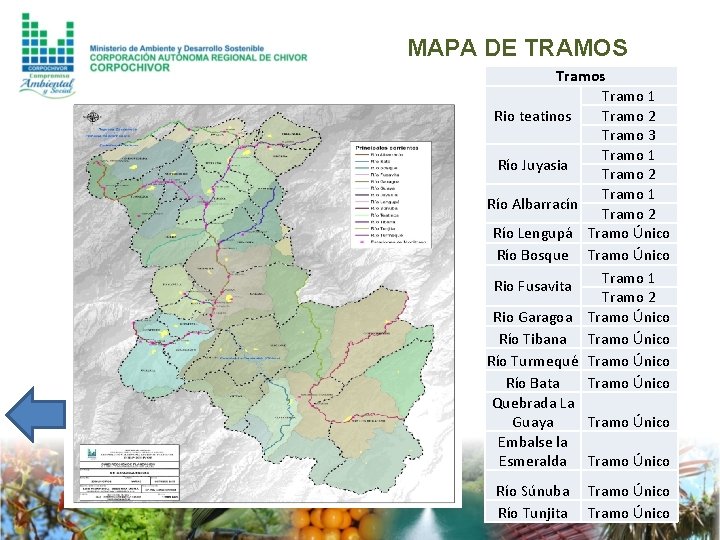

MAPA DE TRAMOS Tramos Tramo 1 Tramo 2 Rio teatinos Tramo 3 Tramo 1 Río Juyasia Tramo 2 Tramo 1 Río Albarracín Tramo 2 Río Lengupá Tramo Único Río Bosque Tramo Único Tramo 1 Rio Fusavita Tramo 2 Rio Garagoa Tramo Único Río Tibana Tramo Único Río Turmequé Tramo Único Río Bata Tramo Único Quebrada La Guaya Tramo Único Embalse la Esmeralda Tramo Único Río Súnuba Río Tunjita Tramo Único

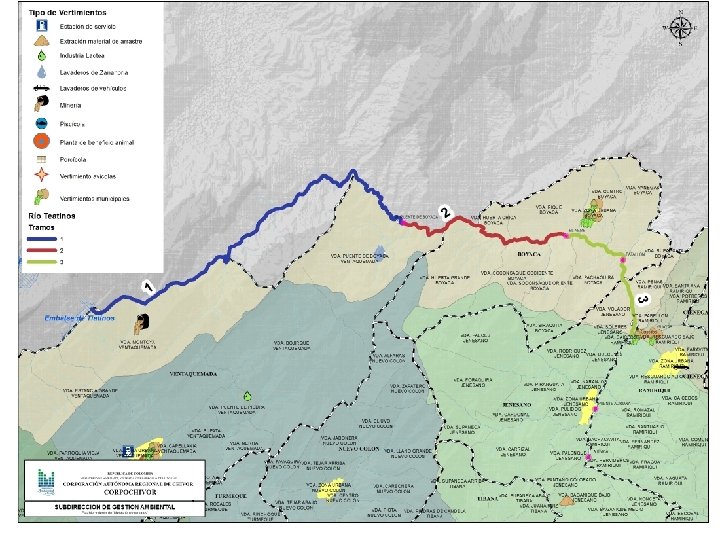

MAPA SEGÚN VERTIMIENTOS GEOREFRENCIADOS
Pv 15 -05 Porcicola Porcina 25 Venta de lechones Calle 25 17 -11 7564567 LA MARÍA 47658790 -1 chivor La cruz 3115678978 5 6 3 kij 4@gmail. com 6° 8’ 10” x Río Sucio Luis Peréz 76589 JUAN DUQUE RUIZ 4567890 CALLE 6 5 -17 Chivor si Rejillas 2550 m preliminar luper@gmail. com 7689098 3114567890 judu 07@gmail. com 18 30
individual 2015 0 400 0 200 0 8 2016 Proceso de secado de la porquinaza 15 460 8 230 2017 Implementación de cama bajas 30 520 15 260 15 Adecuar e implementar Biodigestor 45 580 70 290 70 Realizar canal de plantas de agua 60 640 98 320 95 2018 2019
JUAN DUQUE RUIZ Gerente
Metodología de evaluación de las propuestas 1. EVALUACIÓN DE CUMPLIMIENTO DE REQUISITOS LEGALES 2. ESTIMACIÓN TECNICA 3. PUNTOS CRÍTICOS DE VERTIMIENTO 4. COHERENCIA ENTRE EL PROCESO Y PORCENTAJE DE REDUCCIÓN
Gestión de Propuestas Ver documento Metas quinquenales Se evaluaron y emitieron informe 40 usuarios presentaron propuesta 140 usuarios identificados 100 no presentaron propuestas Se reajustaron propuestas para cumplimientos de objetivo de calidad y Resolución 631 -15 Se impusieron propuestas con datos presuntivo o afines según muestreos.

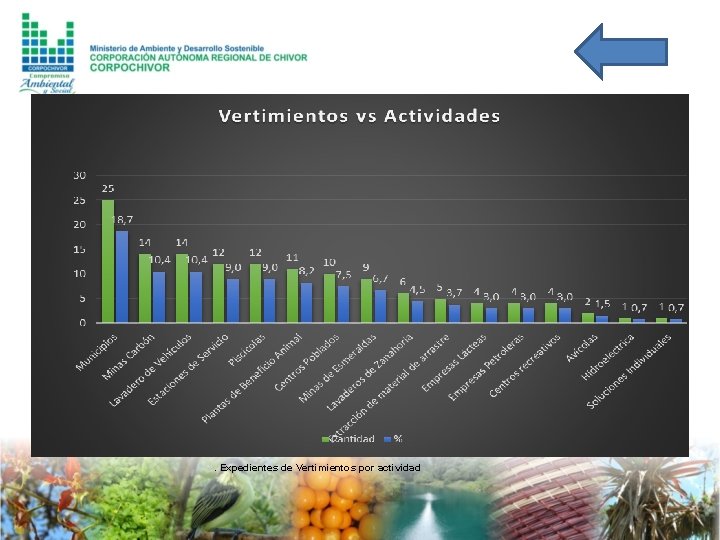

. Expedientes de Vertimientos por actividad
Ejemplo metas individuales RIO ALBARRACÍN AUTOLAVADO TIERRA NEGRA-JOSÉ ISRAEL ROMERO RODRÍGUEZ-VENTAQUEMADA DBO 5 SST Actividad Año 2015 % Incremento Carga Máxima kg/año 472, 39 % Reducción 0 Carga Final kg/año 472, 39 Carga Máxima kg/año 4793, 90 % Reducción 0 Carga Final kg/año 4793, 90 DBO 5 119, 04 SST 187, 68 Linea Base 0 Actividad 1 2016 0 472, 39 4793, 90 13 4170, 70 Actividad 2 2017 0 472, 39 10 425, 15 4170, 70 40 2502, 42 Actividad 3 2018 0 425, 15 30 297, 61 2502, 42 50 1251, 21 Actividad 4 2019 0 297, 61 60 119, 04 1251, 21 85 187, 68 Se debe garantizar un sistema de tratamiento que establezca una remoción en DBO 5 y SST durante el quinquenio como lo presenta la tabla, para lograr el cumplimiento de la normatividad ambiental. Carga al final del quinquenio 2019
META INDIVIDUAL POR TRAMO RIO TEATINOS N° TRAMO 1 1 2 2 3 2 4 1 5 1 6 1 usuario Yolanda Beltran de Naranjo Jose Fernando Galindo Empresa Regional de Servicios Públicos Domiciliarios de Márquez SERVIMARQUEZ S. A E. S. P Luis Ernesto Riaño Triana municipio Boyacá Ventaquemada carga linea base carga final % 2015 reduccio quinquenio 2019 n DBO 5 SST Vda. Huerta 70061, 9 Piscicola Andina 10948, 6183209, 42 15 9218, 67 grande 2 Vereda 70062, 4 Piscicola 10948, 6183209, 61 15 9218, 72 Pachaquira 9 Dirección/ Vereda actividad Alcantarillado Calle 5 A No 3 - Municipal Vert. 12145, 2712854, 98 10 1 Vereda Montoya Sector Matanegra Vereda Montoya Explotación de 402, 1218 3469, 142 Carbón 4 5 José Lino Torres Explotación de 402, 1218 3469, 142 Ventaquemada Molano Carbón San José 4 5 Jesús Antonio Lavado de Ventaquemada Puente Boyaca 171, 246 951, 368 Mesa Espinosa Zanahoria 85 1829, 09 1932, 02 98, 3 6, 96676 60, 1028 09 93 94 10, 17 56, 51
META INDIVIDUAL POR TRAMO RIO TEATINOS N° TRAMO usuario municipio Direccion/ Vereda 1 Virgilio Sánchez Vereda Puente Ventaquemada Garay de Boyacá 1 José Antonio Espitia Cuervo 9 1 Alicia Wilches Rativa Ventaquemada 10 1 Efraín Betancourt Gil Ventaquemada 11 1 Alcaldia Municipal Ventaquemada 12 1 Daniel Jaime Buitrago Ventaquemada 7 8 Ventaquemada Vereda Montoya Sector Matanegra actividad carga linea base carga final % 2015 reduccio quinquenio 2019 n DBO 5 SST Lavadero de Zanahoria 171, 246 951, 368 Cañada Honda 94 10, 17 56, 51 Explotación de Carbón Esperanza No 2 62 13, 75 72, 37 3664 192, 902 Lavado de Puente Boyaca Zanahoria La 171, 246 951, 368 99, 94 10, 17 56, 51 Salida Vereda Explotación de Montoya 402, 1218 3469, 142 6, 96676 60, 1028 Carbón El 98, 3 Sector 4 5 09 93 Milagro Matanegra Planta de 84 419, 44 209, 96 Beneficio 2663, 68 956, 45 Animal Vereda Explotacion de 14, 93 29, 86 0 21, 86 43, 72 Montoya Carbon
META GLOBAL POR TRAMO DBO 5 METAS DE REDUCCIÓN SST Carga Linea Carga Base Final Tramo 1 18609, 2 9718, 16 94181, 02 Tramo 2 23083, 93 11047, 8 1 95354, 88 Rio teatinos 70737, 8 1 71994, 5 1 % Reduccion DBO 5 SST 47, 78 24, 89 52, 14 24, 50
DBO 5 METAS DE REDUCCIÓN Rio teatinos Río Juyasia Río Albarracín Tramo 1 Tramo 2 Tramo 3 Tramo 1 Tramo 2 SST META DE REDUCCIÓN DE FUENTES HIDRICAS % Reducción Carga Línea DBO 5 SST Base Carga Final 18609, 2 9718, 16 94181, 02 70737, 81 47, 78 24, 89 23083, 93 11047, 81 95354, 88 71994, 51 52, 14 24, 5 No existen usuarios 259635, 8 11137, 98 136786, 5 72682, 82 95, 71 46, 86 156340, 5 40310, 71 219809, 1 36391, 61 74, 22 83, 44 15066, 52 13245, 23 113076, 5 71231, 9 12, 09 37, 01 263826, 9 41106, 06 228559 28171, 38 84, 42 87, 67 Río Lengupá Tramo Único 128203, 7 27061, 34 271649, 3 93834, 63 78, 89 65, 46 Río Bosque Tramo Único Tramo 1 Rio Fusavita Tramo 2 536050, 3 6351, 87 45477, 91 4687, 51 98, 82 89, 69 Rio Garagoa Tramo Único 93329, 65 8586, 38 200197, 2 59701, 68 90, 8 70, 18 Río Tibana Tramo Único Río Turmequé Tramo Único 314513, 5 15567, 71 59171, 28 13223, 71 95, 05 77, 65 47362, 12 7121, 3 49525, 34 6721, 66 84, 96 86, 43 Río Bata Tramo Único Quebrada La Guaya Tramo Único Embalse la Esmeralda Tramo Único 35942, 61 15867, 19 22564, 82 8531, 12 55, 85 62, 19 28888, 64 17526, 3 31887, 99 3292, 41 39, 33 89, 68 42575, 4 25698 202771, 9 151010, 2 39, 64 25, 53 Río Súnuba Tramo Único 136412, 5 39857, 12 610516, 2 355299, 8 70, 78 41, 8 Río Tunjita Tramo Único No existen usuarios
Tasa retributiva por vertimientos puntuales decreto 1076 capitulo 7 sección 4 Ttr = Tm x Fr Fr 1= Fro+(Cc/Cm) Tarifa DBO ($/Kg) 122, 86 Tarifa SST ($/Kg) 52, 54
CONCLUSIONES • Se logro diagnosticar el estado actual de la calidad de agua y vertimientos de la jurisdicción de Corpochivor. • Se estableció de forma individual y/o grupal la meta de carga contaminante para cada cuerpo de agua o tramo del mismo con un total de 19 tramos y 140 usuarias identificados. • Se revisaron, evaluaron y aprobaron 40 propuestas y se formularon 100 propuestas de metas de carga contaminante. • Se estableció meta global por tramo para las principales fuentes hídricas.
RECOMENDACIONES Es trascendental continuar con monitoreo de los vertimientos anuales. Realizar caracterización de los tributarios. Implementar modelación para el ajuste de objetivos calidad por tramos. Crear convenios con agremiaciones para reducción de carga contaminante en los puntos críticos ejemplo: Ventaquemada, Plantas de beneficio, (proyectos piloto). • Diseñar prototipos de plantas tratamiento de agua residual por actividad que produzca vertimientos. • Articular el ejercicio de autoridad ambiental que se realiza frente a licencias ambientales con el proceso de permiso de vertimiento. • Realizar acompañamiento a las metas de reducción establecidas. • •
GRACIAS POR SU ATENCIÓN Código: RE-GD-16 Presentaciones Versión: 3 Fecha: 15 -10 -2013
