Metalurgia y tecnología mecánica Unidad V: Maquinado

Objetivos. � Conocer los procesos de producción por remoción de material (o arranque de viruta). � Identificar las distintas máquinas herramientas para producción de piezas por maquinado. � Establecer el régimen de corte en los procesos de maquinado.

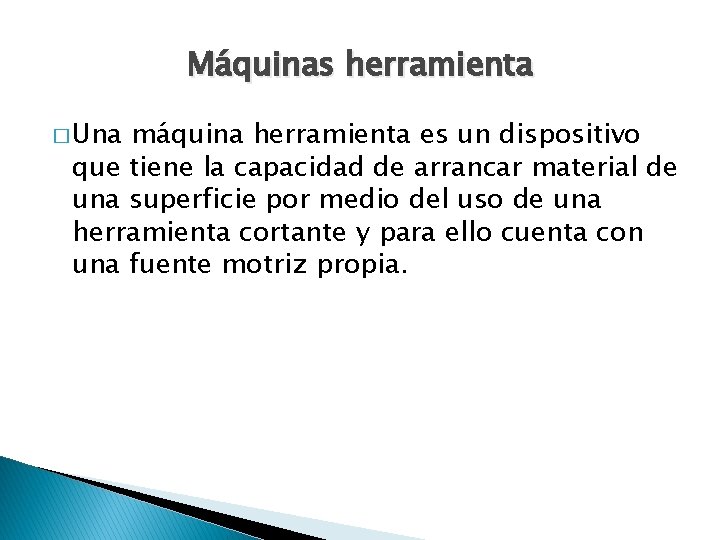

Máquinas herramienta � Una máquina herramienta es un dispositivo que tiene la capacidad de arrancar material de una superficie por medio del uso de una herramienta cortante y para ello cuenta con una fuente motriz propia.

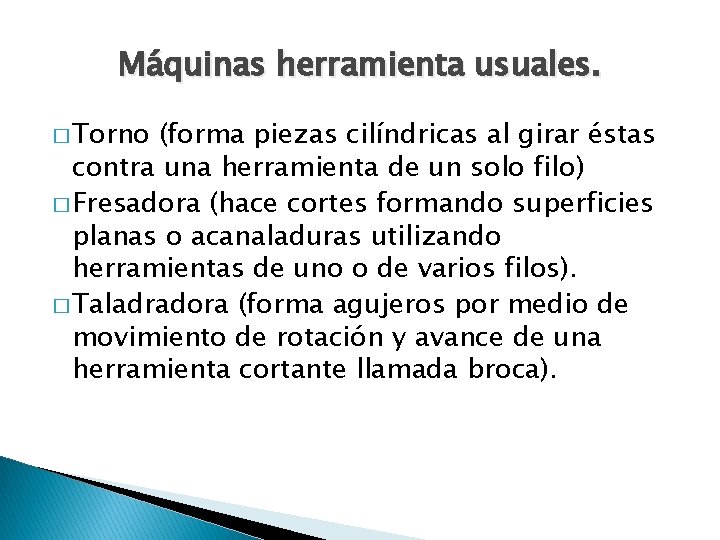

Máquinas herramienta usuales. � Torno (forma piezas cilíndricas al girar éstas contra una herramienta de un solo filo) � Fresadora (hace cortes formando superficies planas o acanaladuras utilizando herramientas de uno o de varios filos). � Taladradora (forma agujeros por medio de movimiento de rotación y avance de una herramienta cortante llamada broca).

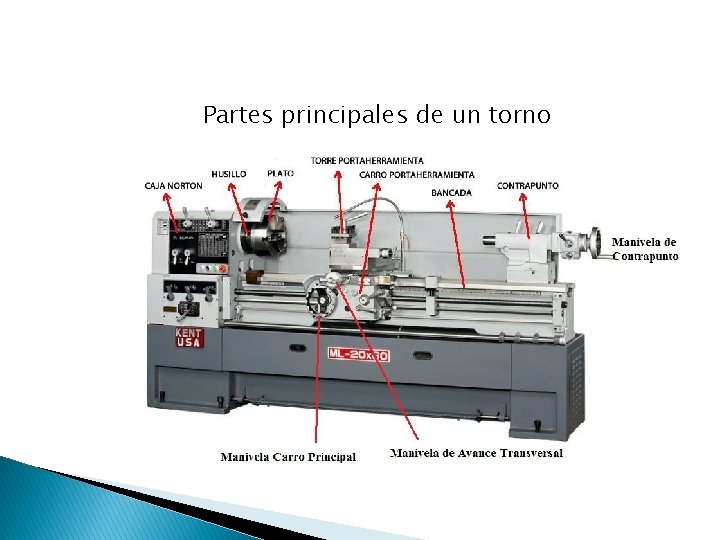

Partes principales de un torno

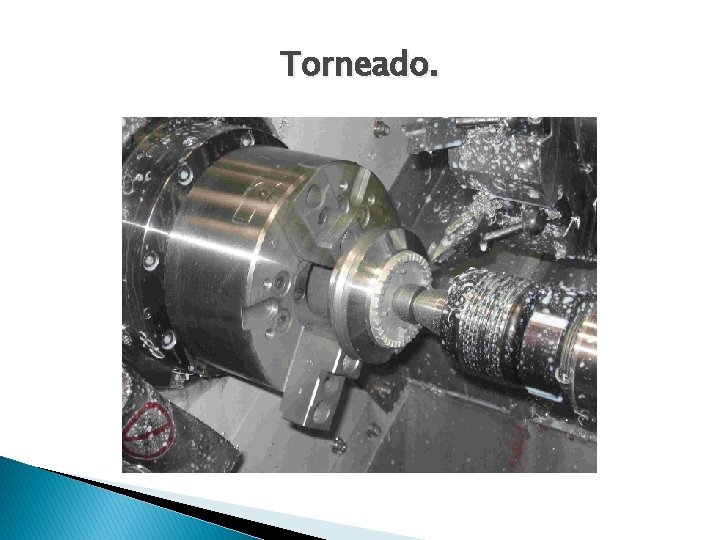

Torneado.

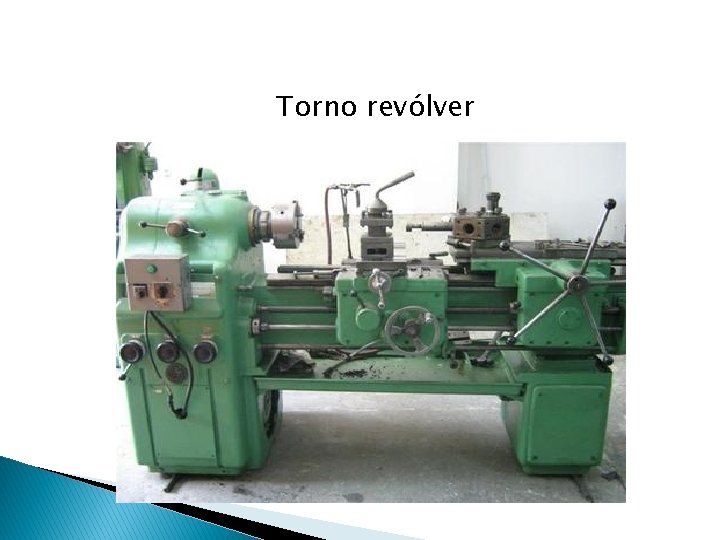

Torno revólver

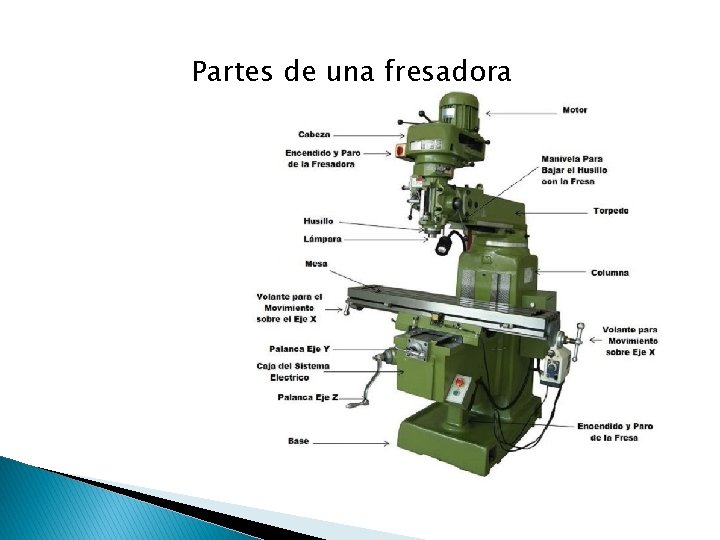

Partes de una fresadora

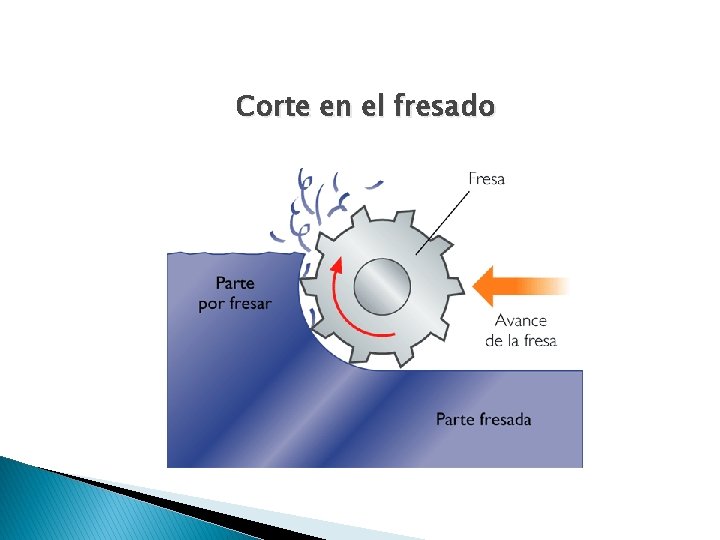

Corte en el fresado

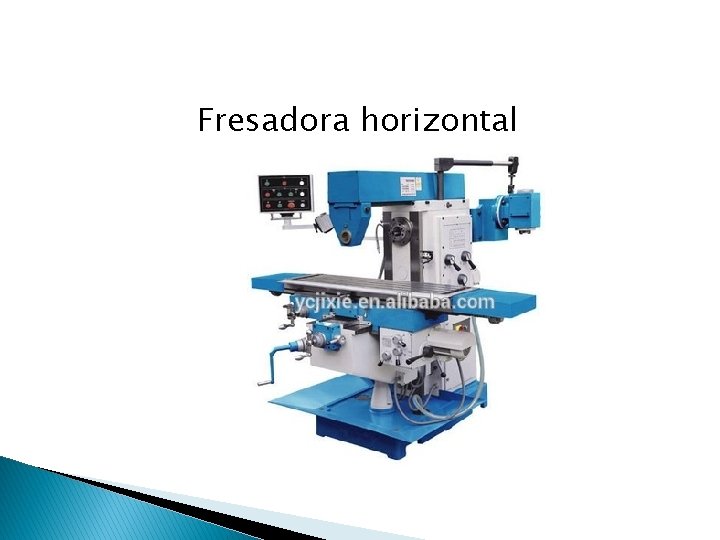

Fresadora horizontal

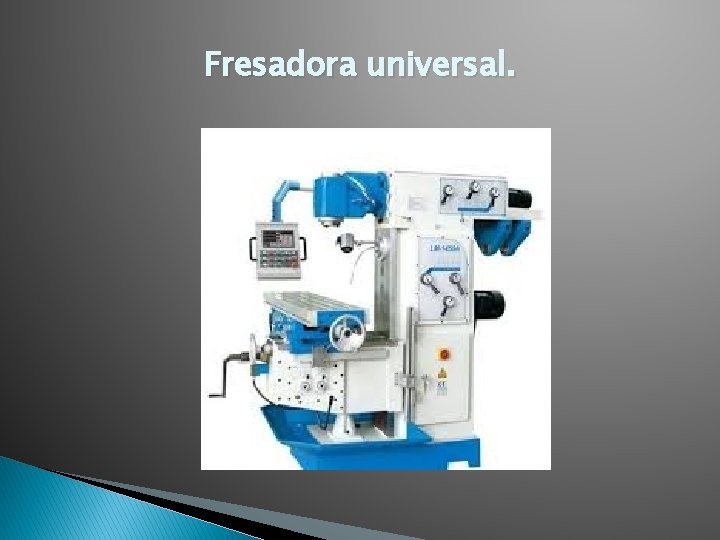

Fresadora universal.

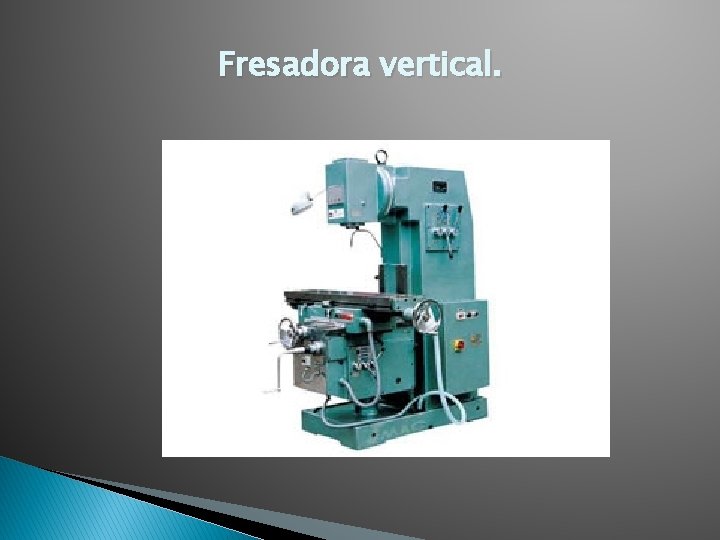

Fresadora vertical.

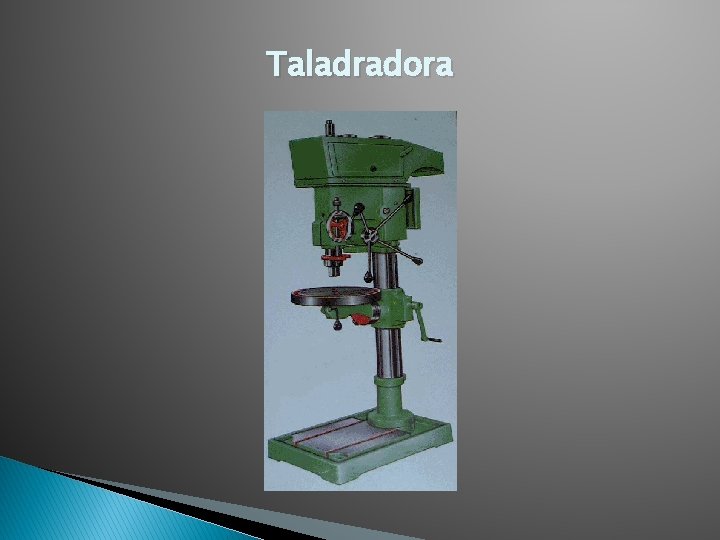

Taladradora

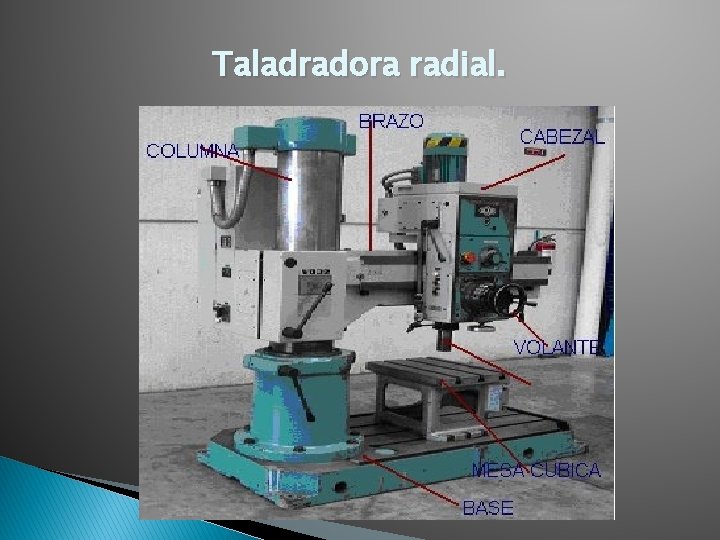

Taladradora radial.

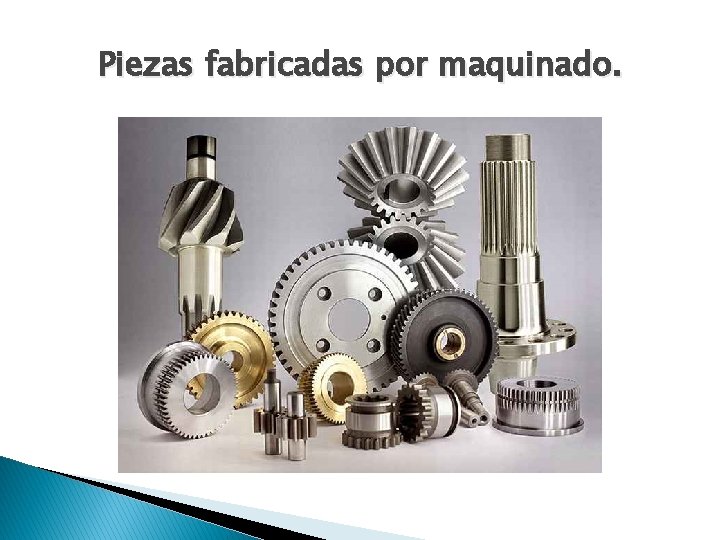

Piezas fabricadas por maquinado.

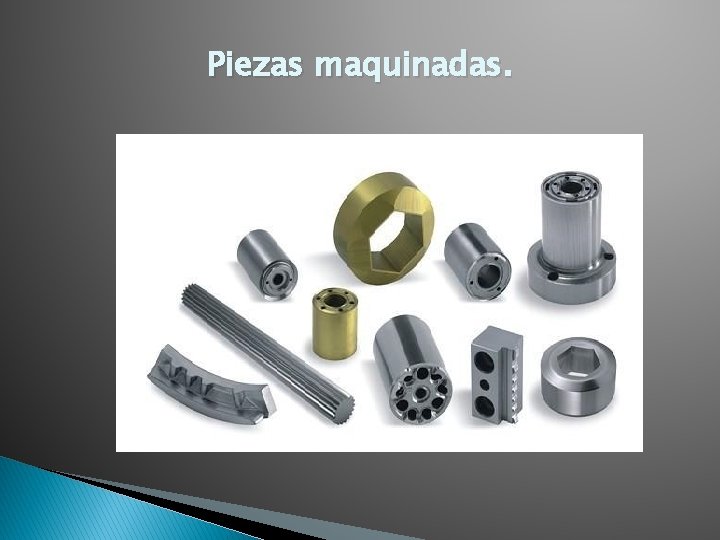

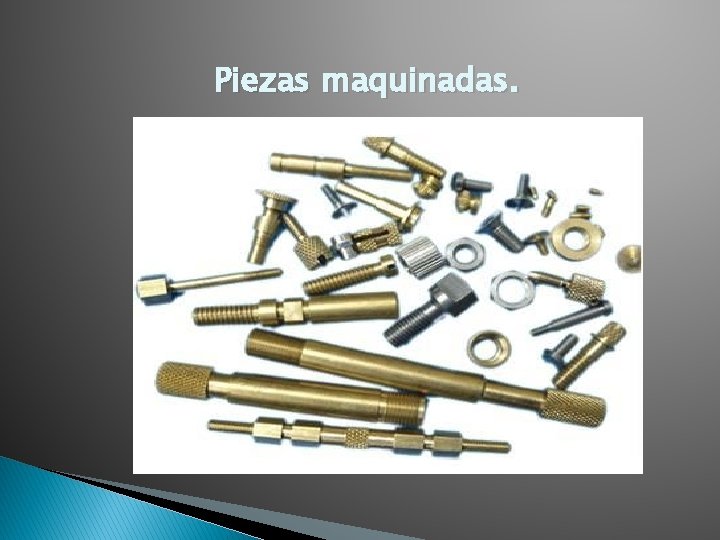

Piezas maquinadas.

Piezas maquinadas.

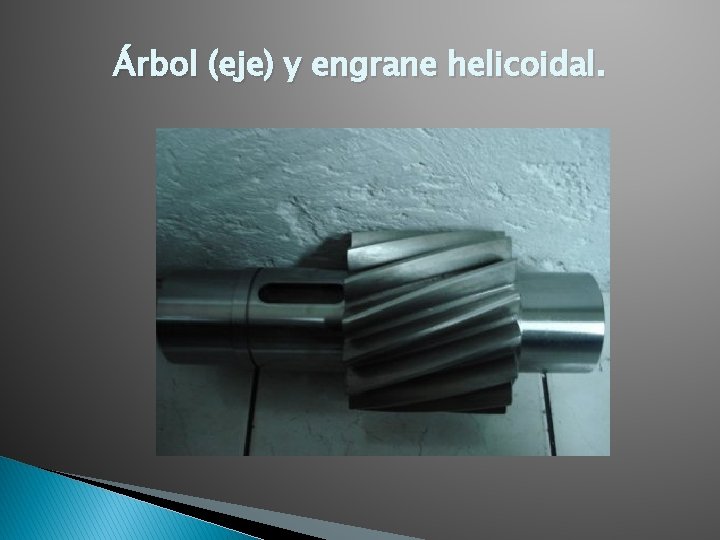

Árbol (eje) y engrane helicoidal.

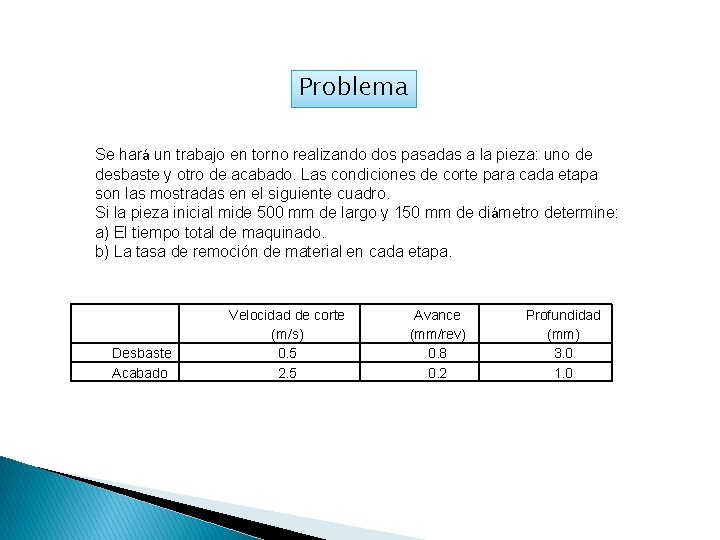

Problema Se hará un trabajo en torno realizando dos pasadas a la pieza: uno de desbaste y otro de acabado. Las condiciones de corte para cada etapa son las mostradas en el siguiente cuadro. Si la pieza inicial mide 500 mm de largo y 150 mm de diámetro determine: a) El tiempo total de maquinado. b) La tasa de remoción de material en cada etapa. Desbaste Acabado Velocidad de corte (m/s) 0. 5 2. 5 Avance (mm/rev) 0. 8 0. 2 Profundidad (mm) 3. 0 1. 0

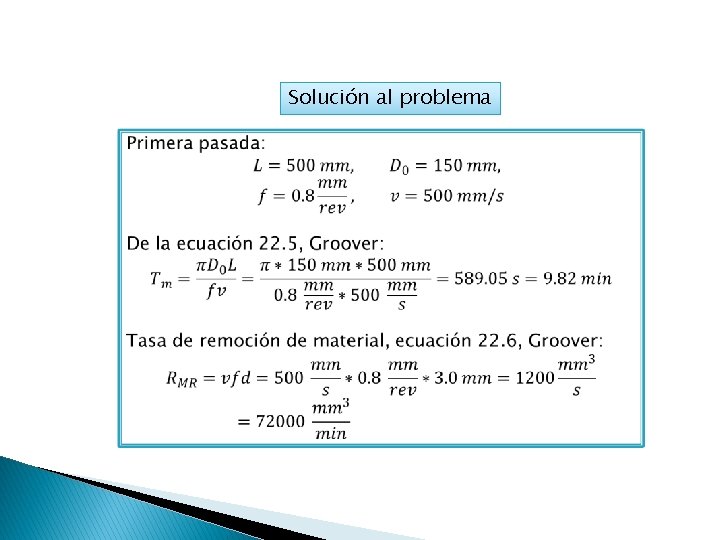

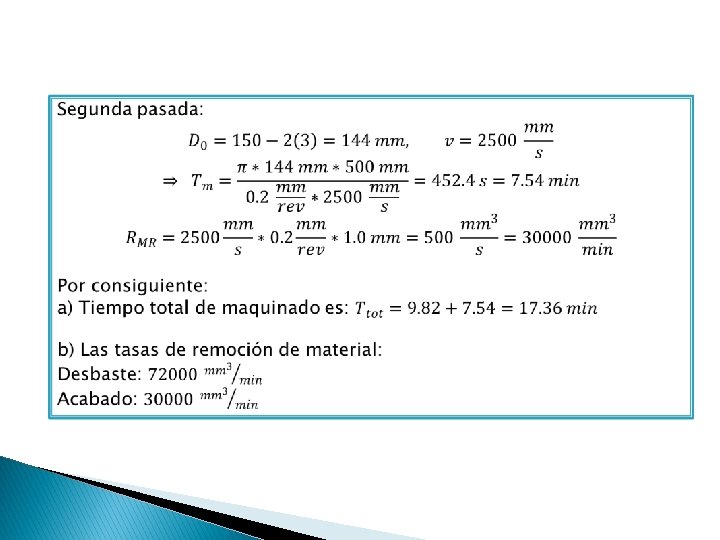

Solución al problema
