Mesures de la radioactivit Appareils de mesure pour

Mesures de la radioactivité Appareils de mesure pour intervenants

Mesures de la radioactivité Que voulons-nous mesurer? – – – rayonnement? Activité? Dose? Danger? Type de nucléide? … Et comment allons-nous mesurer? – – – Portique de détection Débitmètre Contaminamètre Spectromètre … 2/x

QUE mesurer? Approche graduée comme décrite dans la directive ( art. 5 de la directive): • Procédure générale: annexe 4; • Source localisée: annexe 5; • Source homogène: annexe 6 3/x

Alarme lors de la mesure (1) • Type d’appareil de mesure: portique • Que mesurer: DETECTION de radiations (lesquelles? ) • Principe: Scintillation (flashs lumineux) • Unité: coups par seconde (cps) • Contrôle du dépassement du seuil d’alarme • Possibilité de déterminer le seuil d’avertissement / seuil d’action (homogène) 4/x

Alarme lors de la mesure (2) 5/x

Alarme lors de la mesure (3) “SEUIL D’ALARME”: 5σ au-dessus du rayonnement naturel (logiciel) = écart-type du fond 99, 99% dévie moins de 5 fois de l’écart-type de la valeur attendue Number of events Average counting value Counting in cps Lorsque le seuil d’alarme est dépassé, l’on est pratiquement certain à 100% qu’il y a un objet radioactif SIGNAL D’ALARME ! 6/x

Alarme lors de la mesure (4) Grande sensibilité: Prévient de la présence possible d’un chargement dangereux Danger réel inconnu car la mesure dépend: • • • De l’énergie du rayonnement et de la courbe de réponse du scintillateur De l’éventuelle protection adaptée autour de la source De la nature du chargement (écran de protection) Disposition du chargement (source se trouve au milieu/près de la paroi) Epaisseur de la paroi du camion (écran de protection) Activité/demi-vie de la source Analyse complémentaire indispensable 7/x

Alarme lors de la mesure (5) “SEUIL D’ALERTE”: 20 x fond de rayonnement “SEUIL D’ACTION”: 2 x fond de rayonnement (uniquement lors d’un partage homogène) Waarschuwingsdrempel Seuil d’avertissement Seuil d’action Ch 1: 20 x 3425 = 68500 cps Ch 2: 20 x 3701 = 74020 cps Ch 1: 2 x 3425 = 6850 cps Ch 2: 2 x 3701 = 7402 cps 8/x

Alarme lors de la mesure (6) LOCALISEE vs. HOMOGENE Localisée: ! Vitesse réduite ! afin de permettre la localisation 9/x

Mesure du débit de dose (1) • Type d’appareil de mesure: Débitmètre • Que mesurer: MESURE de l’impact du rayonnement • Principe: Ionisation • unité: µSv/h (ou dérivés!) • Indique la “dangerosité” de quelque chose 10/x

Mesure du débit de dose (2) 11/x

Mesure du débit de dose (3) ATTENTION AUX UNITES! • m. Sv/h (milli. Sievert) Divisé par 1000 • µSv/h (micro. Sievert) Divisé par 1000 • n. Sv/h (nano. Sievert) 12/x

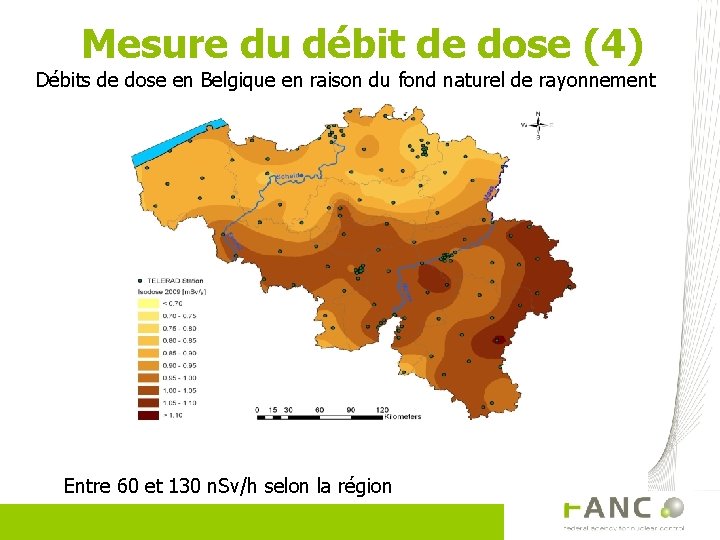

Mesure du débit de dose (4) Débits de dose en Belgique en raison du fond naturel de rayonnement Entre 60 et 130 n. Sv/h selon la région

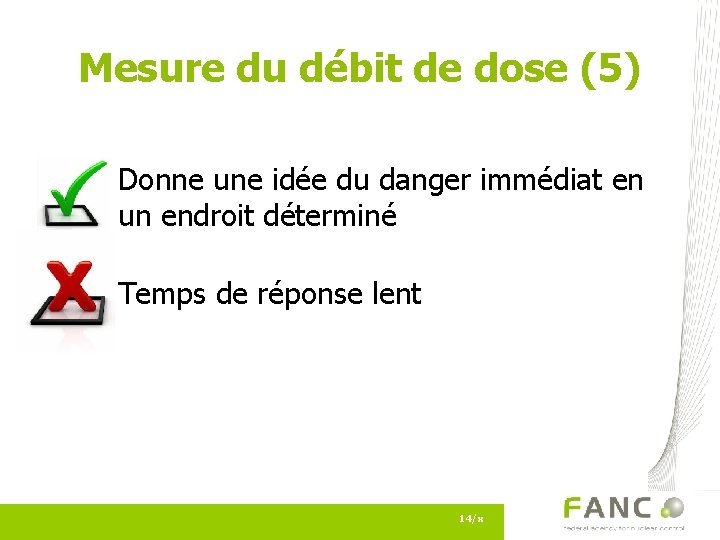

Mesure du débit de dose (5) Donne une idée du danger immédiat en un endroit déterminé Temps de réponse lent 14/x

Détection de la source (1) • Type d’appareil de mesure: Contaminamètre mobile • Que mesurer: rayonnement dans la sonde (plus sensible et directionnelle) • Principe: Scintillation • Unité: cps + signal auditif • Aide à localiser une source 15/x

Détection de la source (2) Temps de réponse rapide Signal auditif - intuitif Aucune idée du danger réel 16/x

Caractérisation de la source (1) • • Médicale/non médicale A courte durée de vie/longue durée de vie Type de nucléide Activité 17/x

Origine médicale? • Sur base de l’aspect (langes, serviettes hygiéniques, matériel de soin); • Sur base des radionucléides (Gamma-spectromètre – non obligatoire) EN GENERAL DE COURTE DUREE DE VIE (a vérifier plus tard) 18/x

Courte durée de vie-Longue durée de vie • Mesurer à nouveau après 7 jours Débit de dose doit être réduit à moins de 2/3 du débit de dose d’origine (! Mesurer de manière identique: distance, fond, …) ceci correspond à T 1/2=12 jours • Isotopes médicaux généralement à courte durée de vie – – – Tc-99 m: T 1/2 = 6 h I-131: T 1/2 = 8 j Ga-67: T 1/2 = 3, 3 j Tl-201: T 1/2 = 3 j In-111: T 1/2 = 2, 8 j 19/x

Type de nucléide • Enormément d’isotopes dans le monde • A déterminer via spectrométrie ou calculs • Est déterminé par l’expert agréé lors de la procédure d’évacuation (Dans certains circonstances, peut être déterminé par l’exploitant afin d’éviter un éventuel tri de certains isotopes dans le chargement – non obligatoire) 20/x

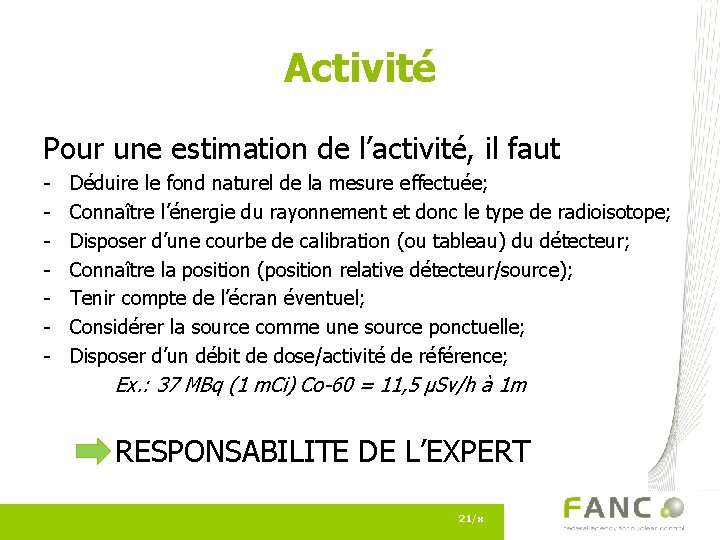

Activité Pour une estimation de l’activité, il faut - Déduire le fond naturel de la mesure effectuée; Connaître l’énergie du rayonnement et donc le type de radioisotope; Disposer d’une courbe de calibration (ou tableau) du détecteur; Connaître la position (position relative détecteur/source); Tenir compte de l’écran éventuel; Considérer la source comme une source ponctuelle; Disposer d’un débit de dose/activité de référence; Ex. : 37 MBq (1 m. Ci) Co-60 = 11, 5 µSv/h à 1 m RESPONSABILITE DE L’EXPERT 21/x

Dosimètre personnel (1) • Type d’appareil de mesure: dosimètre personnel • Que mesurer: Doses sur longue période – Ex. Lecture mensuelle (dosimètre passif) – TLD/OSL – Ex. Lecture après chaque intervention (dosimètre électronique) + lecture directe + niveaux d’alarme LORS DU SUIVI STRICT DES DIRECTIVES, LES LIMITES DE DOSES AU PUBLIC NE PEUVENT PAS ETRE DEPASSEES NON OBLIGATOIRE! 22/x

Dosimètre personnel (2) Dosimètre passif Enregistrement des doses sur une longue période Valeur de preuves en cas de différends Aucune idée du danger réel Faux sentiment de sécurité Dosimètre électronique Enregistrement des doses sur une longue période Réglage des alarmes d’avertissement 23/x

APERCU • Portique de mesure – – – Scintillateur Cps, cpm Niveaux d’alarme • Débitmètre – Chambre d’ionisation/GM – µSv/h, µSv – Réponse lente • Radiamètre – – – Détection du rayonnement cps, cpm Réponse rapide • Dosimètre personnel (passif/actif) – TLD/OSL dosimètre – Dosimètre à lecture directe (+ alarmes) – µSv/h, µSv 24/x
