Mesurer la puissance dun chauffeeau lectrique I Le

Mesurer la puissance d’un chauffe-eau électrique I Le compteur électrique II Le chauffe-eau électrique III Le problème à résoudre

Fin

I Le compteur électrique A quoi sert le compteur électrique d’une installation domestique ? Le compteur mesure et enregistre l’énergie consommée dans la maison.

I Le compteur électrique L’énergie est enregistrée en kilowatt-heure (k. Wh). 1 k. Wh = 3600 k. J Le compteur mesure et enregistre l’énergie consommée dans la maison.

I Le compteur électrique L’énergie est enregistrée grâce à la rotation d’un disque. La rotation du disque est proportionnelle à la puissance reçue. Le compteur mesure et enregistre l’énergie consommée dans la maison.

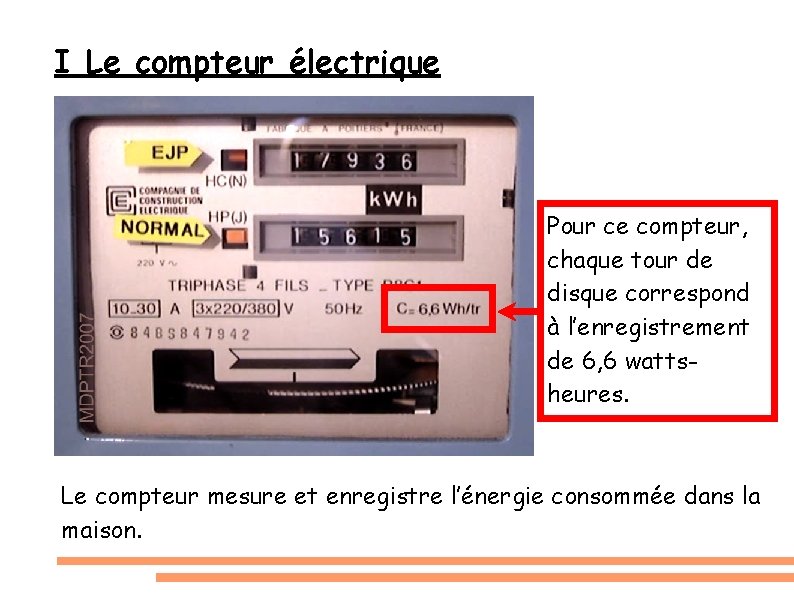

I Le compteur électrique Pour ce compteur, chaque tour de disque correspond à l’enregistrement de 6, 6 wattsheures. Le compteur mesure et enregistre l’énergie consommée dans la maison.

I Le compteur électrique Le contrat prévoit des tarifs modulés en fonction de l’heure et du jour. Le compteur mesure et enregistre l’énergie consommée dans la maison.

Retour au plan du cours

II Le chauffe-eau électrique Chauffe-eau électrique

II Le chauffe-eau électrique Tension nominale 220 ou 380 volts Quelles sont les caractéristiques techniques de cet appareil électrique ?

II Le chauffe-eau électrique Puissance nominale 3300 watts Quelles sont les caractéristiques techniques de cet appareil électrique ?

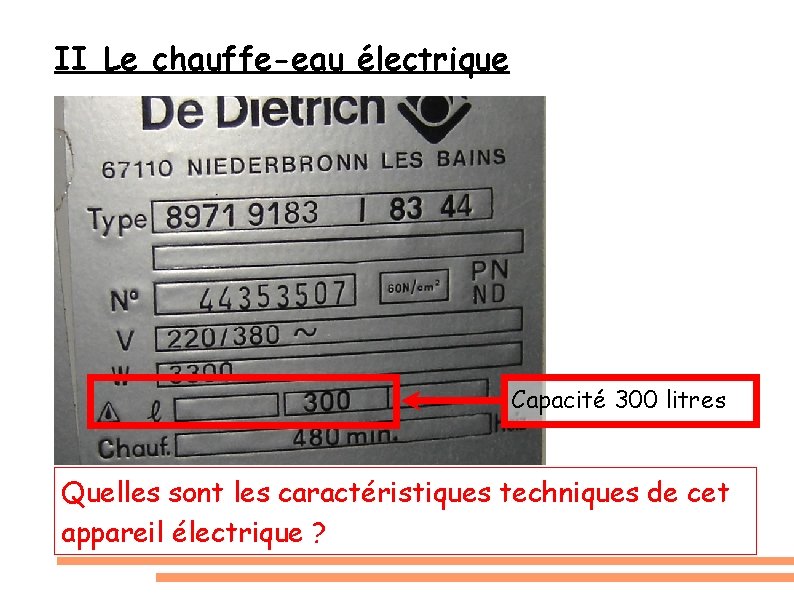

II Le chauffe-eau électrique Capacité 300 litres Quelles sont les caractéristiques techniques de cet appareil électrique ?

Retour au plan du cours

III Le problème à résoudre On souhaite mesurer la puissance réelle de l’appareil pour la comparer à la puissance nominale indiquée sur la fiche technique.

III Le problème à résoudre L’ensemble des appareils électriques de l’habitation ayant été mis à l’arrêt, le compteur électrique a été filmé lorsque le chauffe-eau a été mis en marche quelques instants puis arrêté.

III Le problème à résoudre Le film obtenu (Compteur. Electrique. avi) peut être regardé image par image avec le logiciel Virtual. Dub pour une étude approfondie. En visualisant le film avec ce logiciel, détermine la puissance réelle du chauffe-eau. Rédige un compte-rendu détaillé expliquant tes calculs et ta conclusion.

Retour au plan du cours

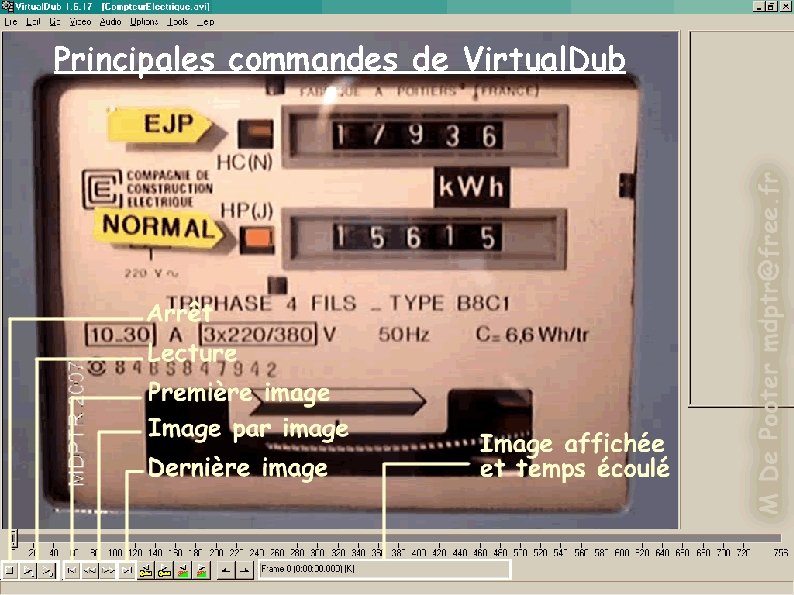

Principales commandes de Virtual. Dub

Retour au plan du cours

Fin
