Mestrado em Engenharia de Estruturas DECivil Estruturas de

Mestrado em Engenharia de Estruturas DECivil Estruturas de Madeira Luís Guerreiro Outubro, 2010

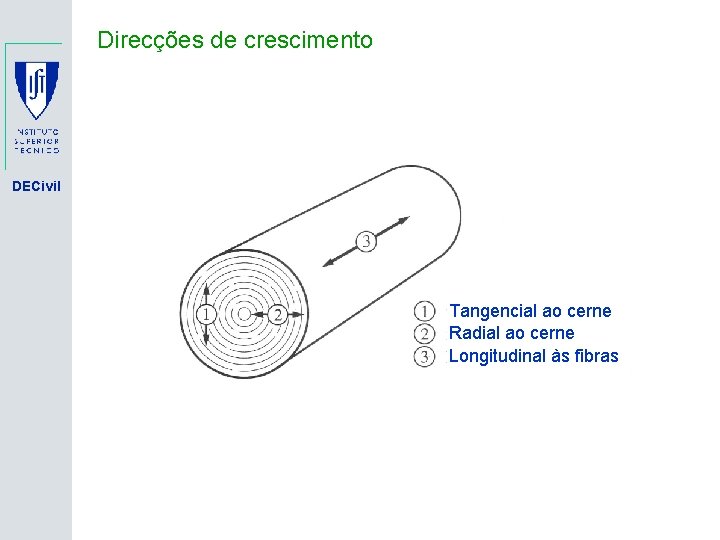

Direcções de crescimento DECivil Tangencial ao cerne Radial ao cerne Longitudinal às fibras

Constituição da secção transversal do tronco casca DECivil borne cerne medula

Variação do volume em função do teor em água saturação das fibras DECivil Faia Carvalho Abeto

Modos de deformação e fissuração da secção DECivil antes da retracção após a retracção

Evolução da fluência em flexão para 3 níveis de teor de água Deformação devido á fluência Deformação elástica instantânea DECivil Tempo [dias]

Evolução de deformação por fluência dum elemento sujeito a ciclos de variação de teor de água Deformação Fluência Relaxação DECivil Tempo Teor de água Tempo Tensão Tempo

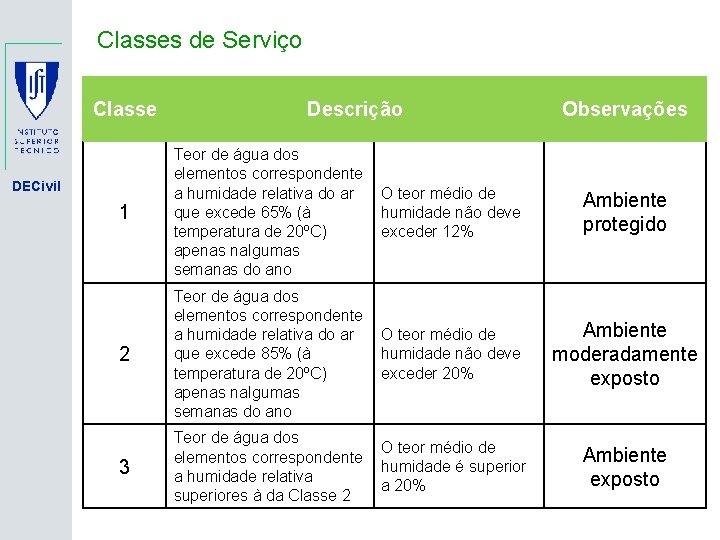

Classes de Serviço Classe Descrição Observações 1 Teor de água dos elementos correspondente a humidade relativa do ar que excede 65% (à temperatura de 20ºC) apenas nalgumas semanas do ano O teor médio de humidade não deve exceder 12% Ambiente protegido 2 Teor de água dos elementos correspondente a humidade relativa do ar que excede 85% (à temperatura de 20ºC) apenas nalgumas semanas do ano O teor médio de humidade não deve exceder 20% Ambiente moderadamente exposto 3 Teor de água dos elementos correspondente a humidade relativa superiores à da Classe 2 O teor médio de humidade é superior a 20% Ambiente exposto DECivil

Classes de Duração das Acções DECivil Classe Descrição Exemplos Permanente Mais de 10 anos Peso-próprio Longa duração 6 meses – 10 anos Sobrecargas de carácter permanente Média duração 1 semana – 6 meses Sobrecargas correntes Curta duração Menos de 1 semana Neve, vento Instantânea Vento, sismo, acção de acidente

Valores do parâmetro kmod DECivil Classe Material de Serviço Madeira Maciça Madeira laminada e colada Classe de duração das acções Perman. Longa duração Média duração Curta duração Instant. 1 0, 60 0, 70 0, 80 0, 90 1, 10 2 0, 60 0, 70 0, 80 0, 90 1, 10 3 0, 50 0, 55 0, 65 0, 70 0, 90

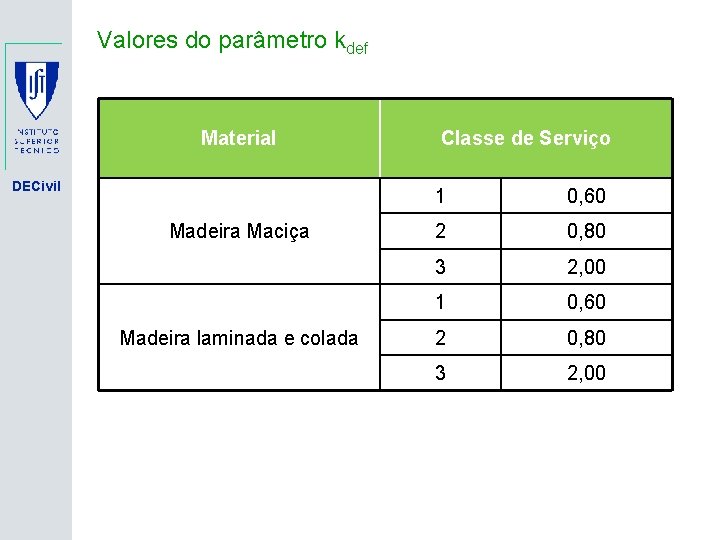

Valores do parâmetro kdef Material DECivil Madeira Maciça Madeira laminada e colada Classe de Serviço 1 0, 60 2 0, 80 3 2, 00

Factor parcial de segurança para as propriedades dos materiais e resistências (g. M) (Valores recomendados) DECivil Combinações fundamentais Madeira maciça 1, 3 Madeira laminada colada 1, 25 Combinações acidentais Qualquer material 1, 0

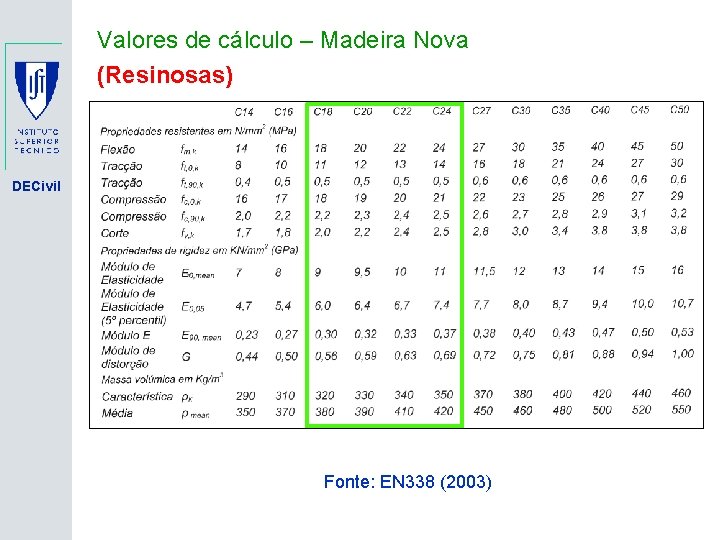

Valores de cálculo – Madeira Nova (Resinosas) DECivil Fonte: EN 338 (2003)

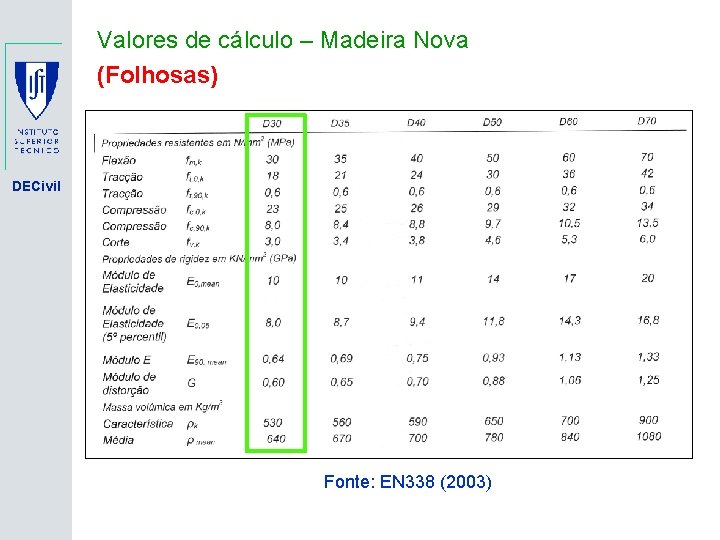

Valores de cálculo – Madeira Nova (Folhosas) DECivil Fonte: EN 338 (2003)

Curva de tensão-extensão (exemplo) DECivil

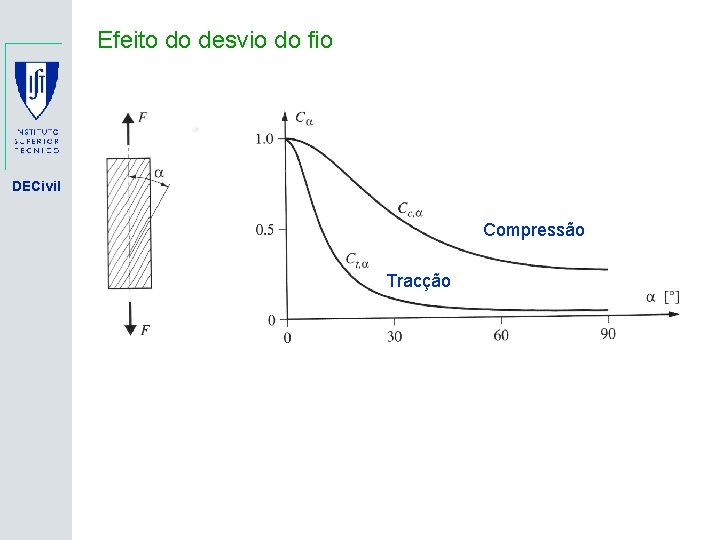

Efeito do desvio do fio DECivil Compressão Tracção

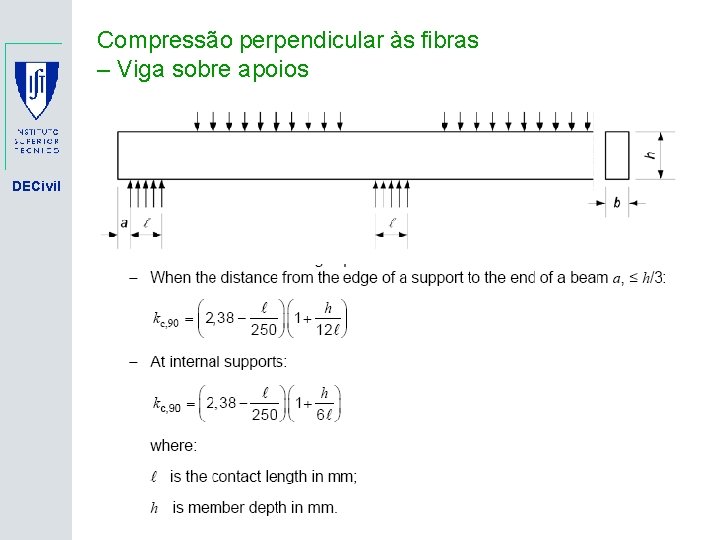

Compressão perpendicular às fibras – Viga sobre apoios DECivil

Instabilidade Lateral de Vigas DECivil Factor de correcção

Estabilidade DECivil

DECivil Pavimentos

Esquema Estrutural – Exemplos DECivil

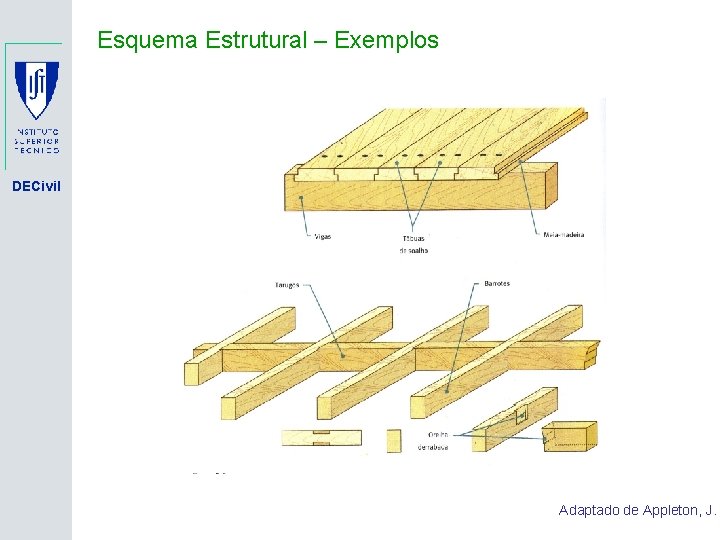

Esquema Estrutural – Exemplos DECivil Adaptado de Appleton, J.

Esquema Estrutural – Exemplos DECivil Adaptado de Appleton, J.

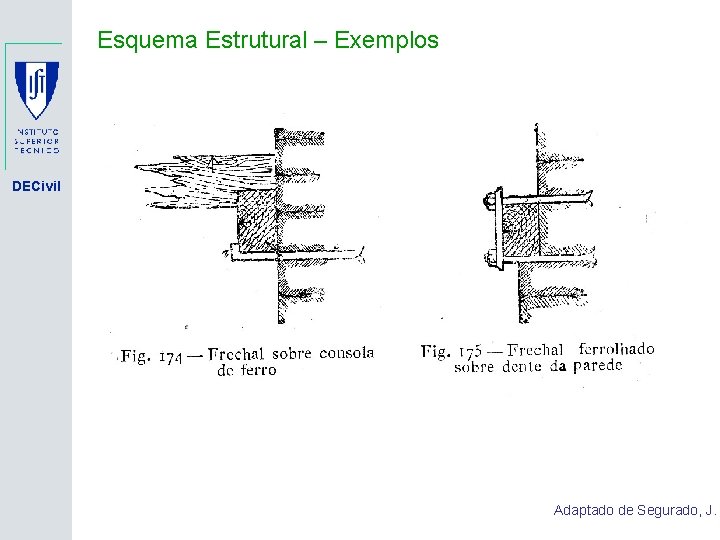

Esquema Estrutural – Exemplos DECivil Adaptado de Segurado, J.

Esquema Estrutural – Exemplos DECivil Adaptado de Appleton, J.

Esquema Estrutural – Exemplos DECivil Adaptado de Appleton, J.

Esquema Estrutural – Exemplos DECivil Adaptado de Appleton, J.

Esquema Estrutural – Exemplos DECivil Adaptado de Appleton, J.

DECivil Coberturas

Esquema Geral da Cobertura DECivil Adaptado de Costa, P.

Tipos de Asnas DECivil Adaptado de Costa, P.

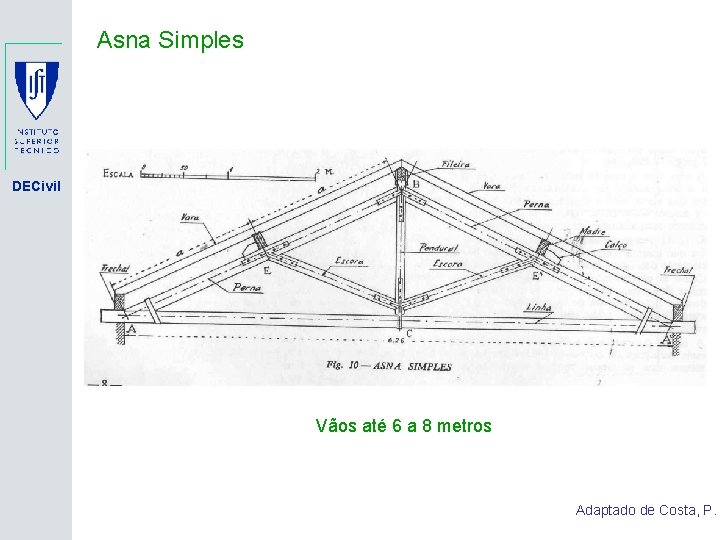

Asna Simples DECivil Vãos até 6 a 8 metros Adaptado de Costa, P.

Asna Mista Asna Simples DECivil Permite vãos superiores a 9 m

Asna Mista DECivil Pormenor de Asna Mista Adaptado de Costa, P.

Asna de Pequena Dimensão DECivil Adaptado de Costa, P.

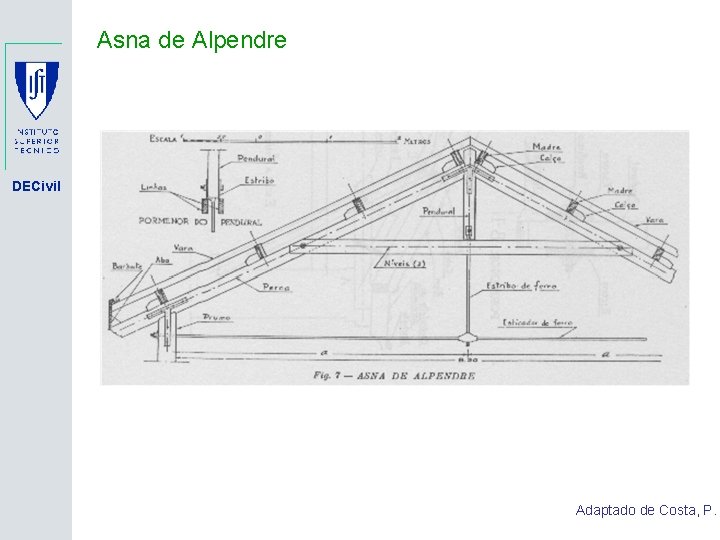

Asna de Alpendre DECivil Adaptado de Costa, P.

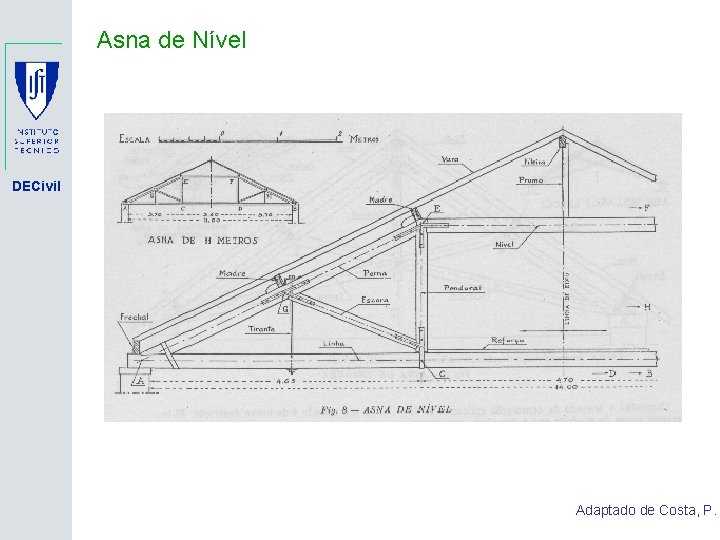

Asna de Nível DECivil Adaptado de Costa, P.

Asna de Tesoura DECivil Adaptado de Costa, P.

Tabelas de Dimensionamento Expedito DECivil Adaptado de Costa, P.
