Messbungen KfzElektrik Giesler BBS Winsen Luhe 1 Digitale

Messübungen Kfz-Elektrik Giesler, BBS Winsen (Luhe) 1

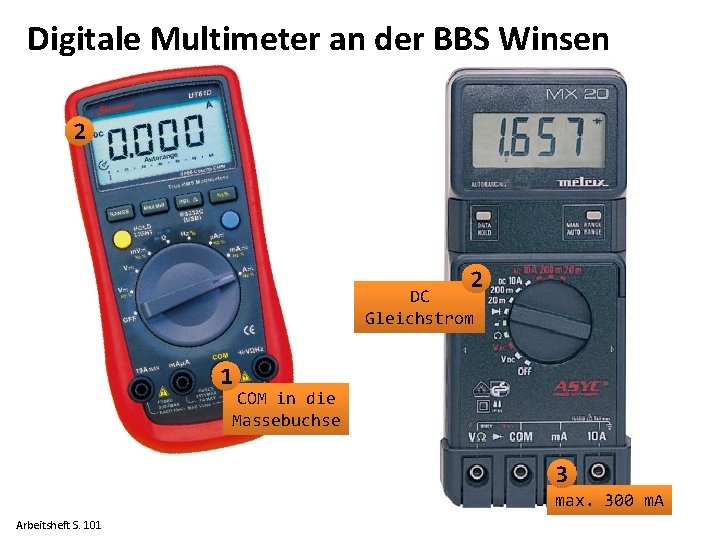

Digitale Multimeter an der BBS Winsen 2 2 DC Gleichstrom 1 COM in die Massebuchse 3 max. 300 m. A Arbeitsheft S. 101 2

1. Übung: Orientierung auf dem Steckbrett unbestücktes Steckbrett 3

1. Übung: Orientierung auf dem „Steckbrett“ 1 Steckbrücken Netzkabel „Batterie Plus“ Klemme 30 6 3 2 Netzschalter 8 steckbare Bauelemente 5 Spannungsregler 4 7 „Batterie Minus“ Klemme 31 Steckfelder Steckbrett = Steckplatine = Experimentierplatte = Electric Board 4

1. Übung: Orientierung auf dem Steckbrett 5

2. Übung: Spannung messen und einstellen „Batterie Plus“ Klemme 30 „Batterie Minus“ Klemme 31 Einstellen der Bordspannung 6

Batterie Plus Klemme 30 + Batterie Minus Klemme 31 Masse, COM, GND Batteriepole 7

3. Übung: einfacher Stromkreis eine Glühlampe als Verbraucher 8

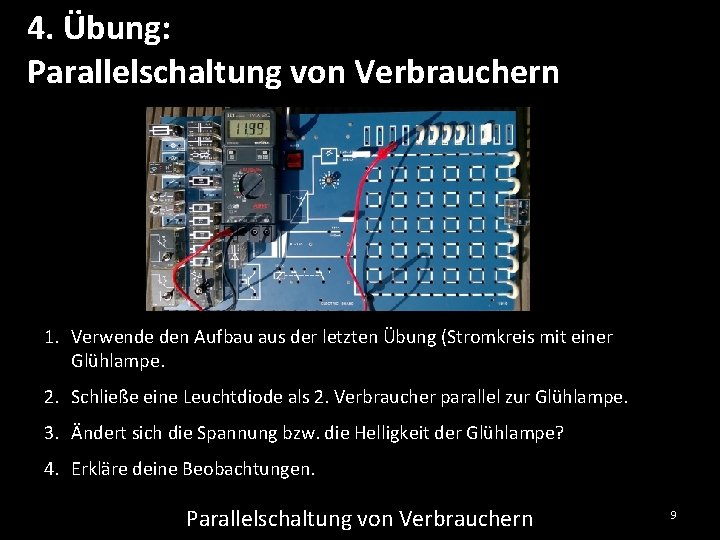

4. Übung: Parallelschaltung von Verbrauchern 1. Verwende den Aufbau aus der letzten Übung (Stromkreis mit einer Glühlampe. 2. Schließe eine Leuchtdiode als 2. Verbraucher parallel zur Glühlampe. 3. Ändert sich die Spannung bzw. die Helligkeit der Glühlampe? 4. Erkläre deine Beobachtungen. Parallelschaltung von Verbrauchern 9

4. Übung: Parallelschaltung von Verbrauchern Lösung 10

5. Übung: Stromstärke messen 1. Verwende den Aufbau aus der letzten Übung (Stromkreis mit nur einer Glühlampe. 2. Wie schließt Du das Multimeter als Amperemeter an, um die Stromstärke messen zu können? 3. Messwert? 4. Ersetze die Glühlampe durch die 2. Lampe, welche Stromstärke ergibt sich? 5. Welche Gesamtstromstärke erwartest Du bei der Parallelschaltung beider Glühlampen? Überprüfe Deine Vorhersage durch entsprechende Messung. 6. Fasse zusammen: Wie lässt sich die Gesamtstromstärke bei der Parallelschaltung von elektrischen Verbrauchern berechnen? Parallelschaltung von Verbrauchern 11

5. Übung: Stromstärke messen 1. Verwende den Aufbau aus der letzten Übung (Stromkreis mit nur einer Glühlampe. 2. Wie schließt Du das Multimeter als Amperemeter an, um die Stromstärke messen zu können? Ein Amperemeter wird in Reihe geschaltet, das heißt, dass der Stromkreis an beliebiger Stelle unterbrochen wird und durch das Amperemeter wieder geschlossen wird. A 3. Messwert? Beispielsweise: I 1 = 32 m. A 4. Ersetze die Glühlampe durch die 2. Lampe, welche Stromstärke ergibt sich? In etwa der gleiche Wert, z. B. I 2 = 36 m. A 5. Welche Gesamtstromstärke erwartest Du bei der Parallelschaltung beider Glühlampen? Überprüfe Deine Vorhersage durch entsprechende Messung. Iges = 68 m. A 6. Fasse zusammen: Wie lässt sich die Gesamtstromstärke bei der Parallelschaltung von elektrischen Verbrauchern berechnen? Iges = I 1 + I 2 + … Antworten 12

6. Übung: „Zwischenprüfung“ 1. Verwende den Aufbau aus der letzten Übung (Stromkreis mit Glühlampe). 2. Schalte beide Glühlampen in einem Leitungsstrang parallel und hierzu in einem 2. Leitungsstrang die LED parallel. 3. Wie schließt Du das Amperemeter an, um a) die Gesamtstromstärke Iges und b) die Teilstromstärken I 1 und I 2 in den beiden Leitungssträngen messen zu können? 4. Messwerte? Parallelschaltung von Verbrauchern 13

Teilstrom(stärke) der Diode 14

Teilstrom(stärke) der Glühlampen 15

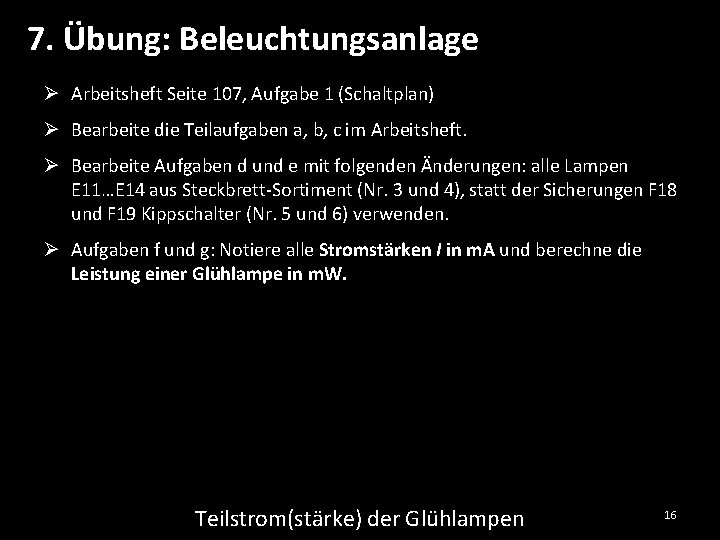

7. Übung: Beleuchtungsanlage Ø Arbeitsheft Seite 107, Aufgabe 1 (Schaltplan) Ø Bearbeite die Teilaufgaben a, b, c im Arbeitsheft. Ø Bearbeite Aufgaben d und e mit folgenden Änderungen: alle Lampen E 11…E 14 aus Steckbrett-Sortiment (Nr. 3 und 4), statt der Sicherungen F 18 und F 19 Kippschalter (Nr. 5 und 6) verwenden. Ø Aufgaben f und g: Notiere alle Stromstärken I in m. A und berechne die Leistung einer Glühlampe in m. W. Teilstrom(stärke) der Glühlampen 16

7. Übung: Beleuchtungsanlage Schaltplan 17

7. Übung: Beleuchtungsanlage Schaltung 18

7. Übung: Beleuchtungsanlage m. A 140 70 70 35 35 Schaltplan 19

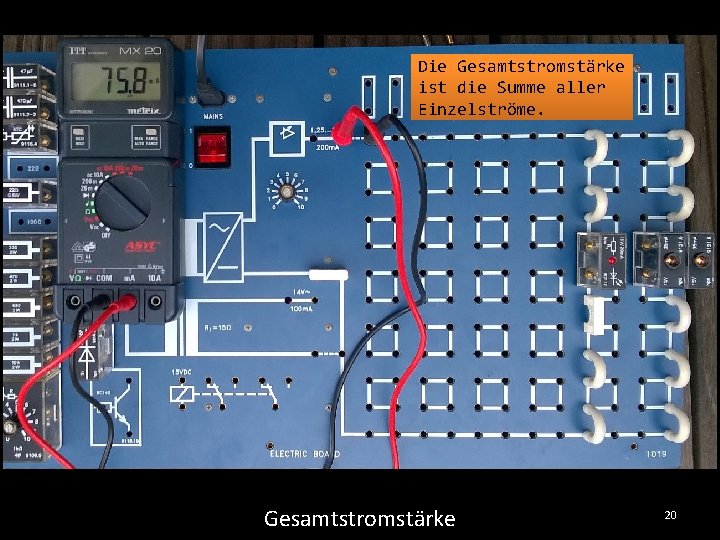

Die Gesamtstromstärke ist die Summe aller Einzelströme. Gesamtstromstärke 20

Messen von Widerständen Ω Arbeitsheft S. 102 21

7. Übung: Widerstand messen und berechnen 1. Schalte zwei Widerstände mit jeweils 220 Ω auf dem Steckbrett in Reihe. 2. Schließe das Multimeter als Ohmmeter an und messe den Gesamtwiderstand. 3. Fasse zusammen: Wie lässt sich der Gesamtwiderstand bei der Reihenschaltung von Widerständen berechnen? Reihenschaltung von Widerständen 22

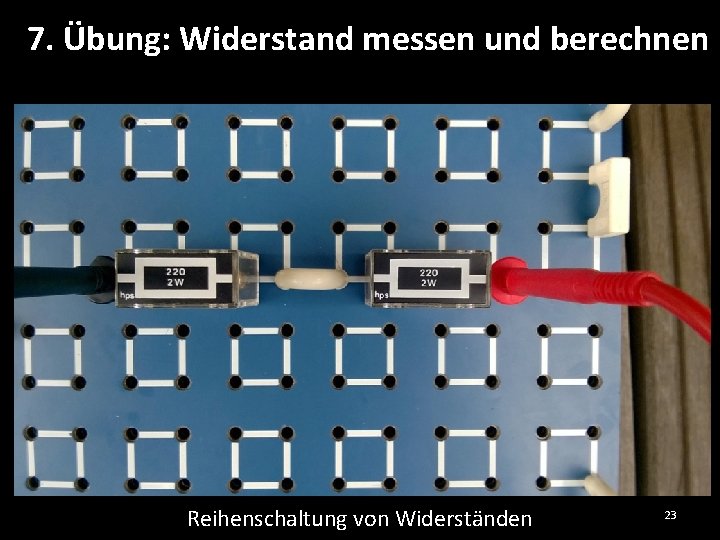

7. Übung: Widerstand messen und berechnen Reihenschaltung von Widerständen 23

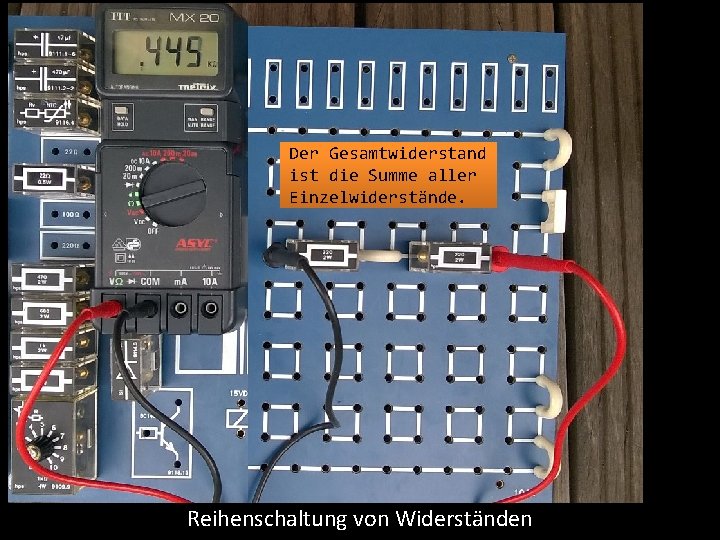

Der Gesamtwiderstand ist die Summe aller Einzelwiderstände. Reihenschaltung von Widerständen

8. Übung: Widerstand messen und berechnen 1. Schalte zwei Widerstände mit jeweils 220 Ω auf dem Steckbrett parallel. 2. Schließe das Multimeter als Ohmmeter an und messe den Gesamtwiderstand. 3. Fasse zusammen: Wie lässt sich der Gesamtwiderstand bei der Parallelschaltung von Widerständen berechnen? Parallelschaltung von Widerständen 25

8. Übung: Widerstand messen und berechnen 1. Schalte zwei Widerstände mit jeweils 220 Ω auf dem Steckbrett parallel. Parallelschaltung von Widerständen 26

8. Übung: Widerstand messen und berechnen Der Gesamtwiderstand ist kleiner als der kleinste Einzelwiderstand. Parallelschaltung von Widerständen 27

9. Übung: Widerstand messen und berechnen 1. Schalte zwei Widerstände (R 1 = 22 Ω, R 2 = 220 Ω) auf dem Steckbrett in Reihe und hierzu einen dritten Widerstand (R 3 = 220 Ω) parallel. 2. Messe den Gesamtwiderstand. 3. Fasse zusammen: Wie lässt sich der Gesamtwiderstand bei der Gemischtschaltung von Widerständen (Widerstandsnetzwerk) berechnen? Widerstandsnetzwerk 28

9. Übung: Widerstandsnetzwerk gemischte Schaltung von Widerständen 29

10. Übung: Potentiometer einstellbarer Widerstand: Potentiometer 30

10. Übung: Potentiometer 31

11. Übung: Spannungsteiler 1. Schalte zwei Verbraucher (LED, Glühlampe) auf dem Steckbrett in Reihe und lege eine Spannung von 12 Volt an. 2. Messe die Teilspannungen: a) parallel zur Diode, b) parallel zur Glühlampe. 3. Fasse zusammen: Wie lassen sich die Teilspannungen bei der Reihenschaltung von Widerständen (bzw. Verbrauchern) berechnen? Spannungsteiler 32

11. Übung: Spannungsteiler 2 Verbraucher in Reihe geschaltet 33

11. Übung: Spannungsteiler Teilspannung an der Glühlampe 34

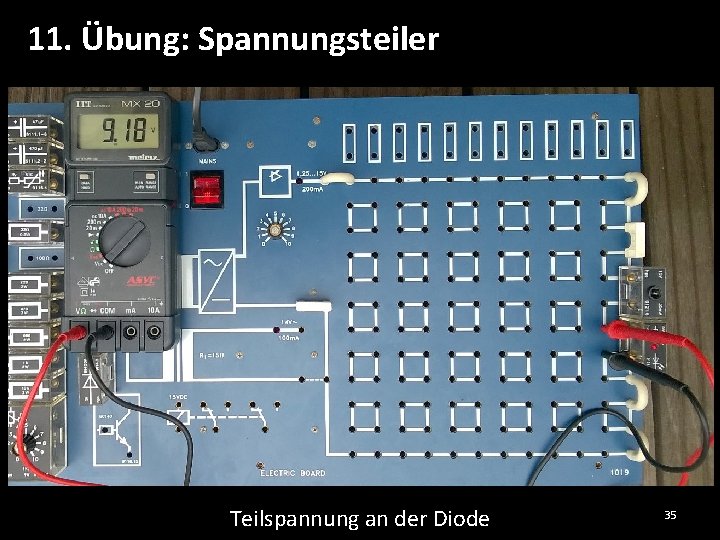

11. Übung: Spannungsteiler Teilspannung an der Diode 35

11. Übung: Spannungsteiler 1. Schalte zwei Verbraucher (LED, Glühlampe) auf dem Steckbrett in Reihe und lege eine Spannung von 12 Volt an. 2. Messe die Teilspannungen: a) parallel zur Diode, b) parallel zur Glühlampe. 3. Fasse zusammen: Wie lassen sich die Teilspannungen bei der Reihenschaltung von Widerständen (bzw. Verbrauchern) berechnen? Antworten 36

Relais Schließer Öffner Wechsler 37

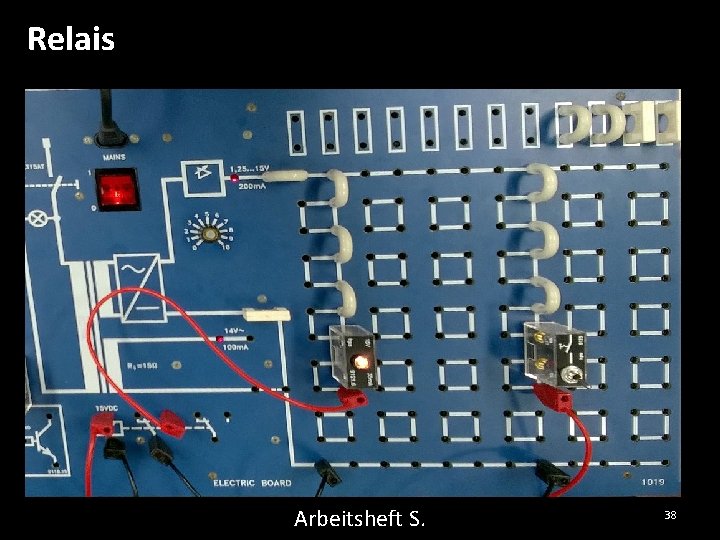

Relais Arbeitsheft S. 38
