MESIN DIESEL DAIHATSU TRAINING CENTER MESIN DIESEL Pengoperasian
- Slides: 40
MESIN DIESEL DAIHATSU TRAINING CENTER

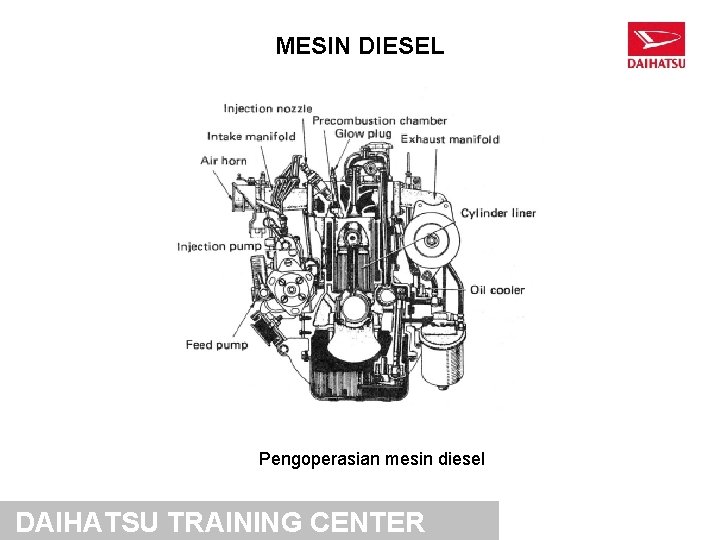

MESIN DIESEL Pengoperasian mesin diesel DAIHATSU TRAINING CENTER
Proses pembakaran mesin diesel DAIHATSU TRAINING CENTER

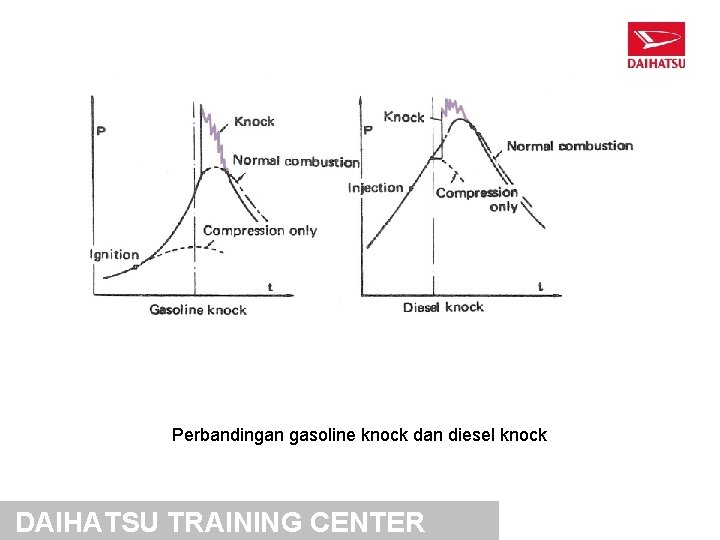

Perbandingan gasoline knock dan diesel knock DAIHATSU TRAINING CENTER

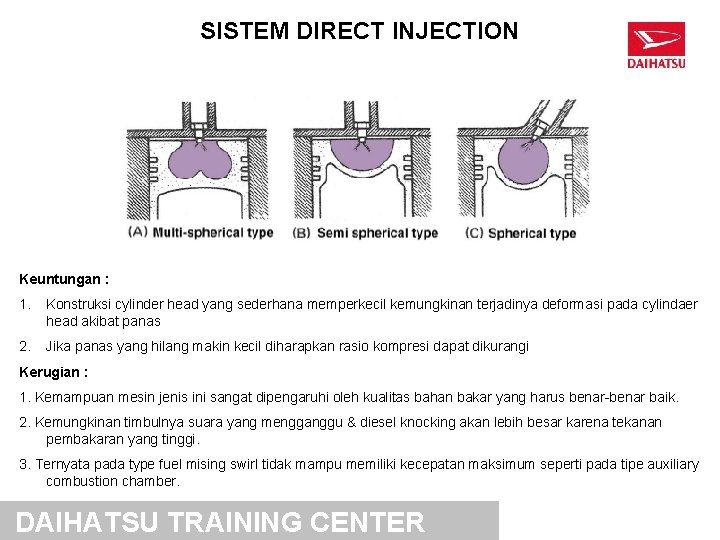

SISTEM DIRECT INJECTION Keuntungan : 1. Konstruksi cylinder head yang sederhana memperkecil kemungkinan terjadinya deformasi pada cylindaer head akibat panas 2. Jika panas yang hilang makin kecil diharapkan rasio kompresi dapat dikurangi Kerugian : 1. Kemampuan mesin jenis ini sangat dipengaruhi oleh kualitas bahan bakar yang harus benar-benar baik. 2. Kemungkinan timbulnya suara yang mengganggu & diesel knocking akan lebih besar karena tekanan pembakaran yang tinggi. 3. Ternyata pada type fuel mising swirl tidak mampu memiliki kecepatan maksimum seperti pada tipe auxiliary combustion chamber. DAIHATSU TRAINING CENTER

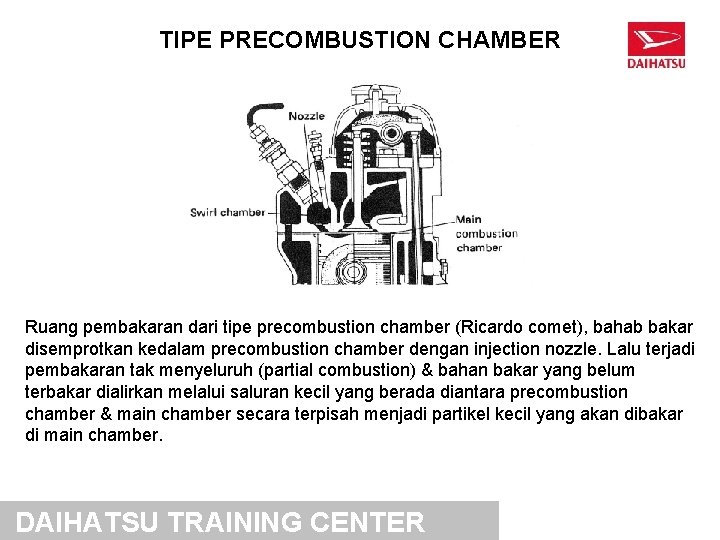

TIPE PRECOMBUSTION CHAMBER Ruang pembakaran dari tipe precombustion chamber (Ricardo comet), bahab bakar disemprotkan kedalam precombustion chamber dengan injection nozzle. Lalu terjadi pembakaran tak menyeluruh (partial combustion) & bahan bakar yang belum terbakar dialirkan melalui saluran kecil yang berada diantara precombustion chamber & main chamber secara terpisah menjadi partikel kecil yang akan dibakar di main chamber. DAIHATSU TRAINING CENTER
TIPE SWIRL CHAMBER Ruang pembakaran tipe Swirl Chamber berbentuk spiral, udara yang terkompresi oleh piston masuk melalui swirl chamber & terjadi udara turbulen untuk kemudian bergabung dengan bahan bakar yang disemprotkan kedalamnya. Sebagian besar bahan bakar terbakar dalam ruang ini tetapi sisa bahan bakar yang belum terbakar masuk kesaluran kecil yang menghubungkan ruang utama pembakaran dengan swirl chamber untuk menyempurnakan pembakaran. DAIHATSU TRAINING CENTER

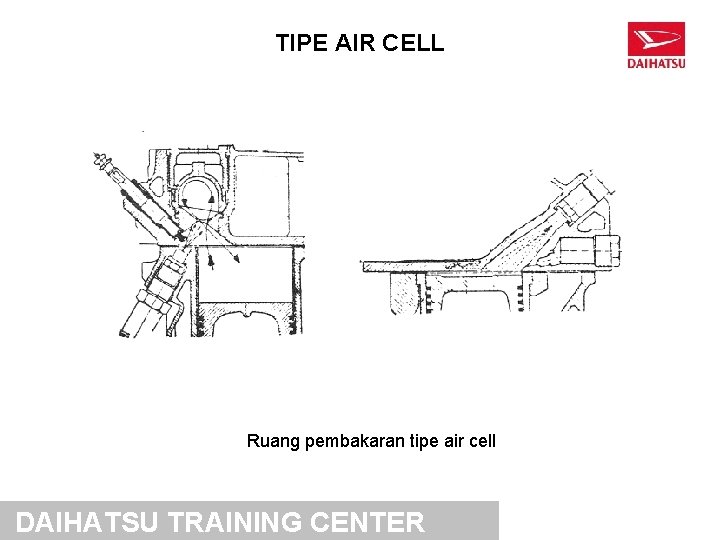

TIPE AIR CELL Ruang pembakaran tipe air cell DAIHATSU TRAINING CENTER

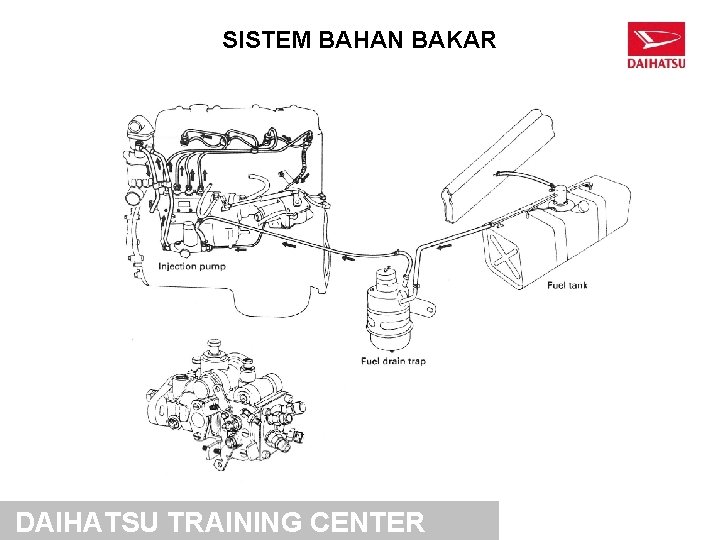

SISTEM BAHAN BAKAR DAIHATSU TRAINING CENTER
SISTEM FUEL INJECTION DAIHATSU TRAINING CENTER
ELEMEN PUMP DAIHATSU TRAINING CENTER

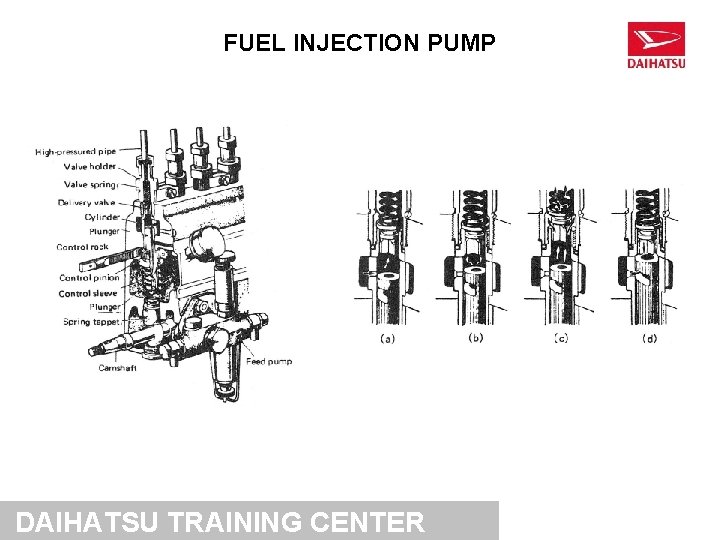

FUEL INJECTION PUMP DAIHATSU TRAINING CENTER
FUEL PUMP DAIHATSU TRAINING CENTER
Tipe nozzle DAIHATSU TRAINING CENTER
NOZZLE HOLDER Gambaran nozzle holder (Tipe KB) DAIHATSU TRAINING CENTER
GOVERNOR Kegunaan governor adalah mengontrol secara otomatis suplai bahan bakar sesuai muatan mesin DAIHATSU TRAINING CENTER

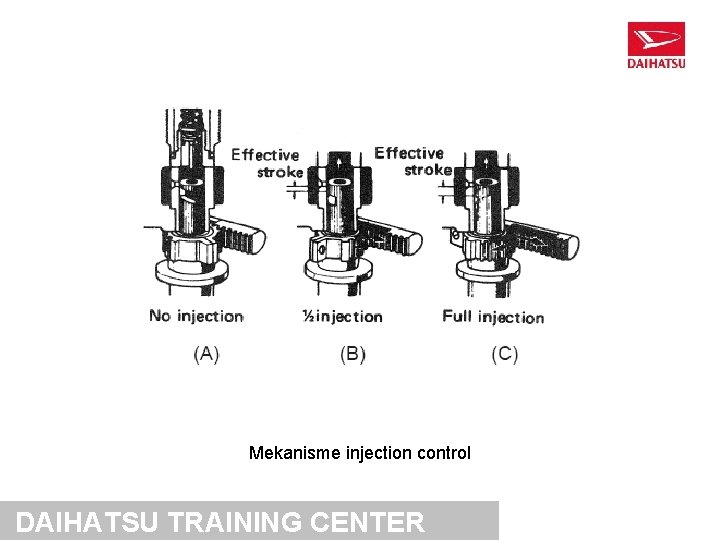

Mekanisme injection control DAIHATSU TRAINING CENTER
TIMER Automatic timer DAIHATSU TRAINING CENTER

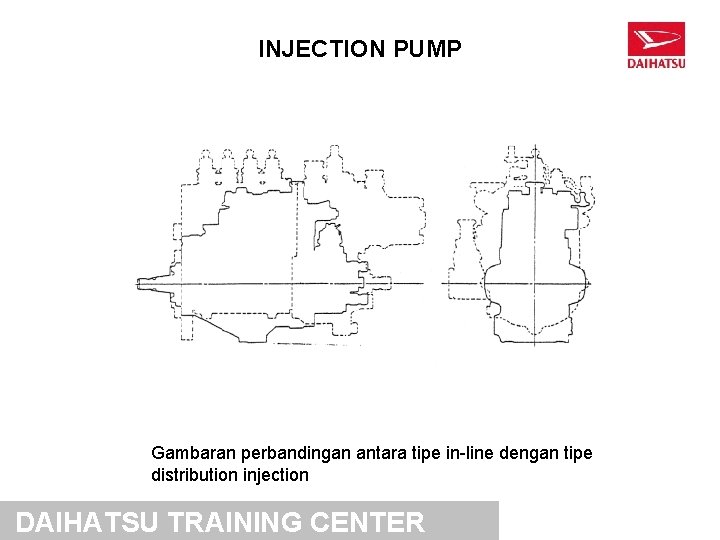

INJECTION PUMP Gambaran perbandingan antara tipe in-line dengan tipe distribution injection DAIHATSU TRAINING CENTER

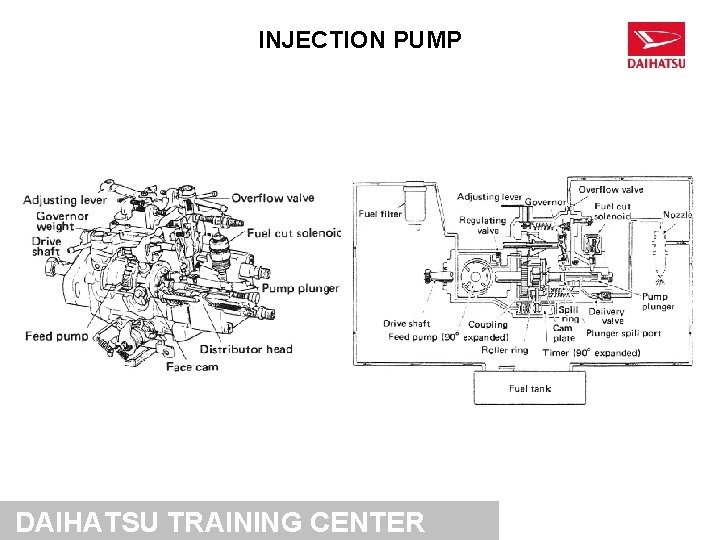

INJECTION PUMP DAIHATSU TRAINING CENTER
FEED PUMP Feed pump adalah pump tipe baling-baling dengan empat bilah daun (blade) DAIHATSU TRAINING CENTER

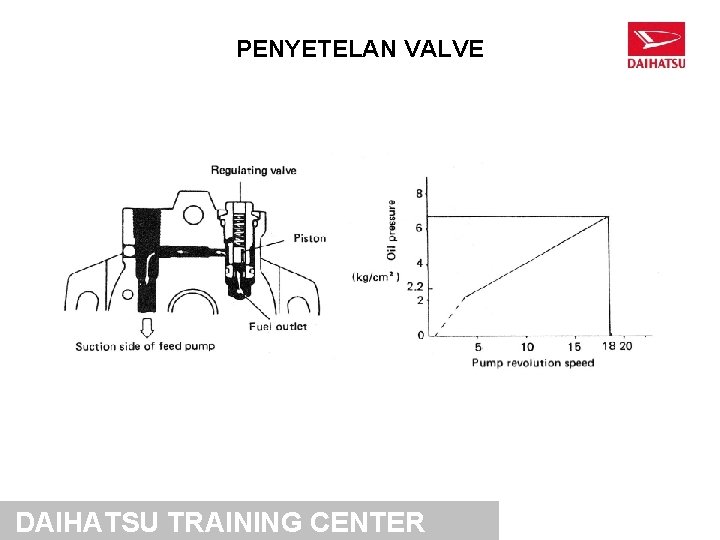

PENYETELAN VALVE DAIHATSU TRAINING CENTER
AUTOMATIC TIMER DAIHATSU TRAINING CENTER
SAAT MENYALA DAIHATSU TRAINING CENTER

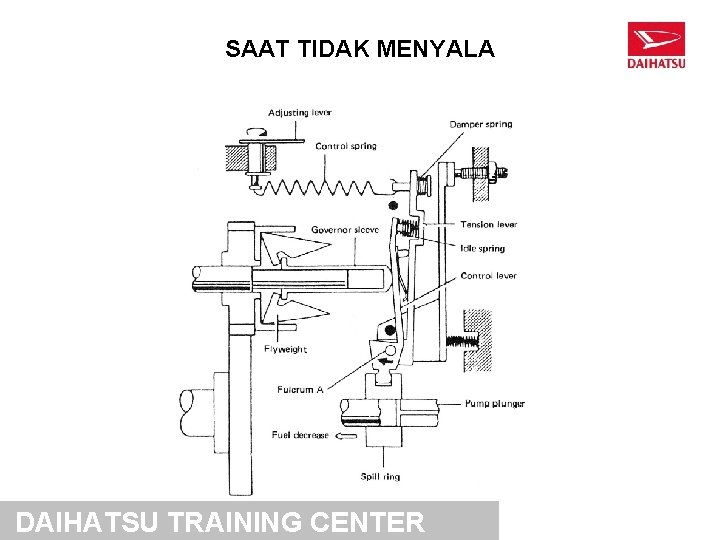

SAAT TIDAK MENYALA DAIHATSU TRAINING CENTER
SAAT FULL-LOAD DAIHATSU TRAINING CENTER

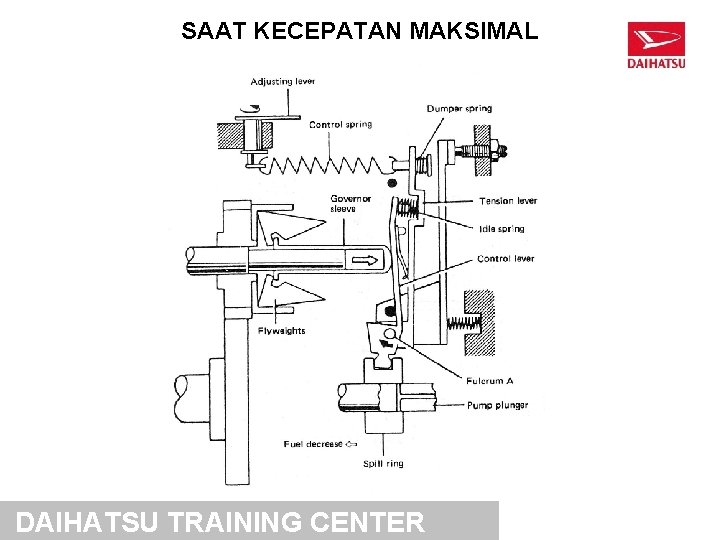

SAAT KECEPATAN MAKSIMAL DAIHATSU TRAINING CENTER
INFORMASI UMUM MESIN DIESEL DAIHATSU TRAINING CENTER

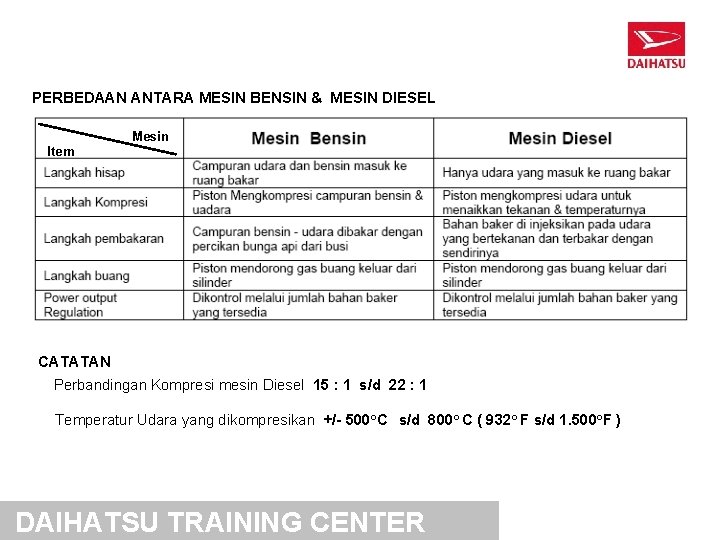

PERBEDAAN ANTARA MESIN BENSIN & MESIN DIESEL Mesin Item CATATAN Perbandingan Kompresi mesin Diesel 15 : 1 s/d 22 : 1 Temperatur Udara yang dikompresikan +/- 500 o. C s/d 800 o C ( 932 o F s/d 1. 500 o. F ) DAIHATSU TRAINING CENTER

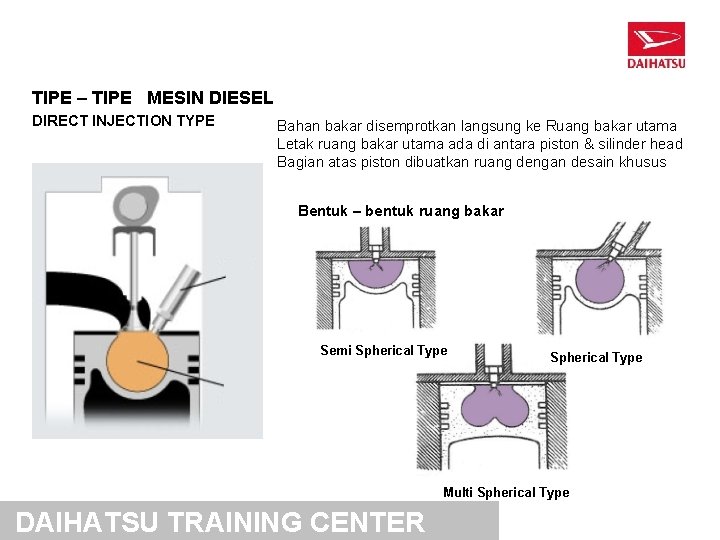

TIPE – TIPE MESIN DIESEL DIRECT INJECTION TYPE Bahan bakar disemprotkan langsung ke Ruang bakar utama Letak ruang bakar utama ada di antara piston & silinder head Bagian atas piston dibuatkan ruang dengan desain khusus Bentuk – bentuk ruang bakar Semi Spherical Type Multi Spherical Type DAIHATSU TRAINING CENTER
INDIRECT INJECTION TYPE Glow Plug Nozzle Piston SWIRL CHAMBER TYPE DAIHATSU TRAINING CENTER PRECOMBUSTION CHAMBER TYPE ( AIR CELL )
IN – LINE INJECTION PUMP Feed Hole Control groove Driving face Didalam injection pump ini terdapat plunger Celah antara plunger dengan silinder mempunyai ketelitian hingga 1/1000 mm DAIHATSU TRAINING CENTER
DISTRIBUTOR INJECTION PUMP ( VE ) VE : Berasal dari bahasa Jerman “ VERTEILER EINSPRITZ ) DAIHATSU TRAINING CENTER
DISTRIBUTOR INJECTION PUMP ( VE ) ( SCEMATIC ) DAIHATSU TRAINING CENTER
FUEL FILTER Bagian – Bagiannya. 1. Priming Pump From Fuel Tank To Injection Pump 2. Filter 3. Water Sendimeter Bagian ini berfungsi untuk : Memisahkan air & kotoran ( debu ) untuk menjaga Injection Pump & Nozle DAIHATSU TRAINING CENTER
NOZZLE Bagian ini menerima bahan bakar dengan tekanan tinggi Dan menginjeksikan ke ruang bakar BAGIAN - BAGIANNYA 1. Pressure spring 2. Nozzle Needle 3. Nozzle Body 4. Adjusting Shim DAIHATSU TRAINING CENTER

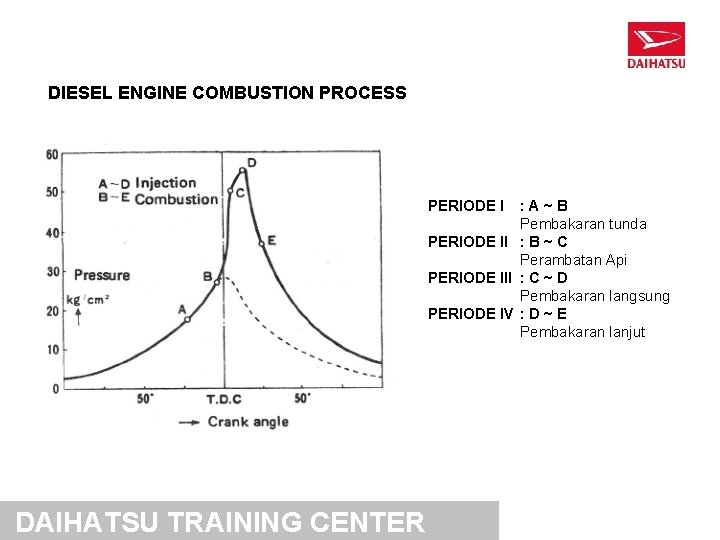

DIESEL ENGINE COMBUSTION PROCESS PERIODE I : A~B Pembakaran tunda PERIODE II : B ~ C Perambatan Api PERIODE III : C ~ D Pembakaran langsung PERIODE IV : D ~ E Pembakaran lanjut DAIHATSU TRAINING CENTER
DETONASI PADA MESIN DIESEL Saat terjadinya detonasi ( knocking ) Mesin bensin : Terjadi menjelang akhir proses pembakaran Mesin Diesel : Terjadi pada saat awal proses pembakaran DAIHATSU TRAINING CENTER

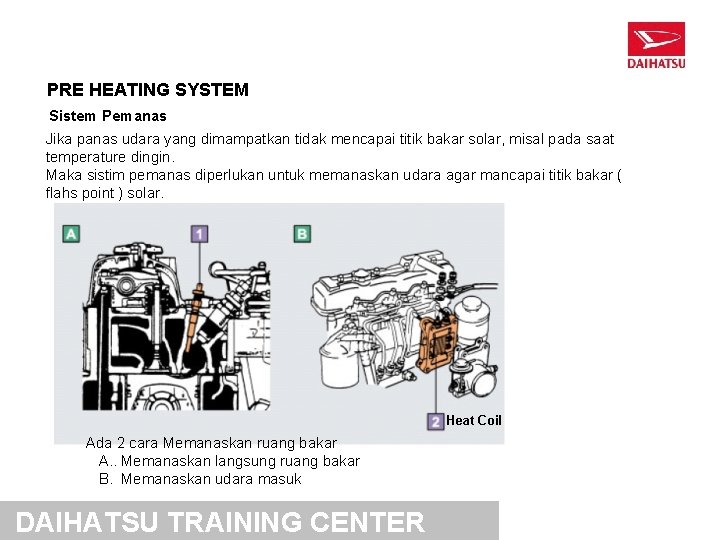

PRE HEATING SYSTEM Sistem Pemanas Jika panas udara yang dimampatkan tidak mencapai titik bakar solar, misal pada saat temperature dingin. Maka sistim pemanas diperlukan untuk memanaskan udara agar mancapai titik bakar ( flahs point ) solar. Heat Coil Ada 2 cara Memanaskan ruang bakar A. . Memanaskan langsung ruang bakar B. Memanaskan udara masuk DAIHATSU TRAINING CENTER
PROSES KERJA MESIN DIESEL
