MESIN BENSIN DAIHATSU TRAINING CENTER MESIN Mesin adalah
![MESIN BENSIN DAIHATSU TRAINING CENTER MESIN BENSIN DAIHATSU TRAINING CENTER](https://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-1.jpg)
MESIN BENSIN DAIHATSU TRAINING CENTER
![MESIN Mesin adalah komponen yang menghasilkan tenaga yang dibutuhkan untuk menjalankan mobil. Mesin dibagi MESIN Mesin adalah komponen yang menghasilkan tenaga yang dibutuhkan untuk menjalankan mobil. Mesin dibagi](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-2.jpg)
MESIN Mesin adalah komponen yang menghasilkan tenaga yang dibutuhkan untuk menjalankan mobil. Mesin dibagi menjadi 2, yaitu : 1. Mesin gasoline, terdiri dari mesin yang menghasilkan tenaga, sistem bahan bakar yang menyediakan bahan bakar, sistem lubricating yang meminyaki berbagai bagian, sistem cooling yang mencegah mesin terlalu panas, sistem pengapian yang membakar campuran air-fuel, dan sistem intake-exhaust. 2. Mesin diesel, mempunyai bentuk sama dengan mesin gasoline. Perbedaan utama adalah ketiadaan sistem pengapian sejak bensin dibakar dengan tekanan udara yang panas. Tapi, mesin diesel membutuhkan fuel injector. DAIHATSU TRAINING CENTER
![KONSTRUKSI MESIN Cylinder Head Cover Cylinder Head Cam Shaft Piston Cylinder Block Conecting Rod KONSTRUKSI MESIN Cylinder Head Cover Cylinder Head Cam Shaft Piston Cylinder Block Conecting Rod](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-3.jpg)
KONSTRUKSI MESIN Cylinder Head Cover Cylinder Head Cam Shaft Piston Cylinder Block Conecting Rod Crank Shaft Oil Pan
![MOTOR BAKAR INTERNAL COMBUSTION Ø Mesin Bensin Ø Mesid Diesel Ø Mesin Roket Ø MOTOR BAKAR INTERNAL COMBUSTION Ø Mesin Bensin Ø Mesid Diesel Ø Mesin Roket Ø](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-4.jpg)
MOTOR BAKAR INTERNAL COMBUSTION Ø Mesin Bensin Ø Mesid Diesel Ø Mesin Roket Ø Mesin Jet Ø Dll EXTERNAL COMBUSTION Ø Mesin Uap Ø Nulkir Ø Mesin Turbin Uap Ø Dll Definisi Motor Bakar Suatu mekanisme / konstruksi yang merubah energi panas menjadi energi gerak
![PRINSIP KERJA MOTOR Dibagi menjadi 2 : Mesin 4 Langkah, Setiap 2 x putaran PRINSIP KERJA MOTOR Dibagi menjadi 2 : Mesin 4 Langkah, Setiap 2 x putaran](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-5.jpg)
PRINSIP KERJA MOTOR Dibagi menjadi 2 : Mesin 4 Langkah, Setiap 2 x putaran poros engkol atau 4 x gerakan piston menghasilkan 1 x Usaha Mesin 2 Langkah, Setiap 1 x putaran poros engkol atau 2 x gerakan piston menghasilkan 1 x Usaha
![PENGOPERASIAN DASAR MESIN GASOLINE Pada mesin gasoline, bensin dibakar untuk menghasilkan energi panas. Perubahan PENGOPERASIAN DASAR MESIN GASOLINE Pada mesin gasoline, bensin dibakar untuk menghasilkan energi panas. Perubahan](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-6.jpg)
PENGOPERASIAN DASAR MESIN GASOLINE Pada mesin gasoline, bensin dibakar untuk menghasilkan energi panas. Perubahan energi panas menjadi tenaga penggerak yang dibutuhkan dijelaskan pada gambar. DAIHATSU TRAINING CENTER
![ENGINE CYCLE Gerakan secara periodik di dalam cylinder, dari pipa campuran air-fuel ke dalam ENGINE CYCLE Gerakan secara periodik di dalam cylinder, dari pipa campuran air-fuel ke dalam](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-7.jpg)
ENGINE CYCLE Gerakan secara periodik di dalam cylinder, dari pipa campuran air-fuel ke dalam cylinder, ke penekanan, pembakaran dan ke pembuangan gas yang telah dibakar keluar dari cylinder disebut engine cycle. DAIHATSU TRAINING CENTER
![PROSES KERJA MOTOR 4 LANGKAH Langkah hisap Piston bergerak dari TMA ke TMB Katup PROSES KERJA MOTOR 4 LANGKAH Langkah hisap Piston bergerak dari TMA ke TMB Katup](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-8.jpg)

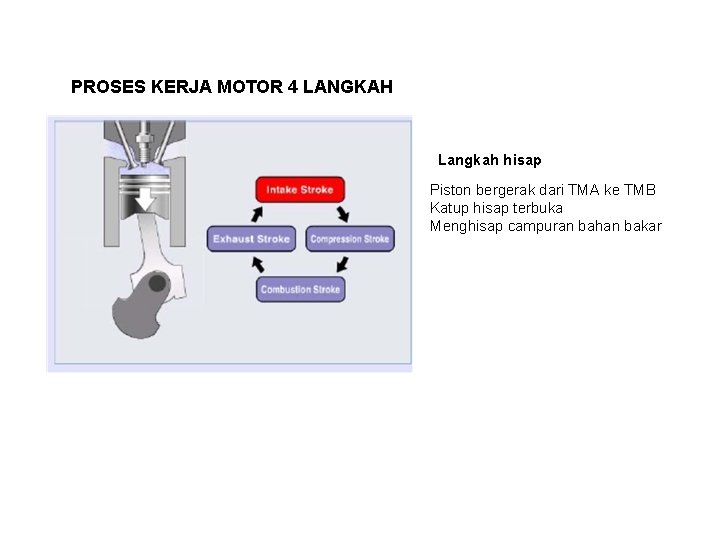

PROSES KERJA MOTOR 4 LANGKAH Langkah hisap Piston bergerak dari TMA ke TMB Katup hisap terbuka Menghisap campuran bahan bakar
![PROSES KERJA MOTOR 4 LANGKAH Langkah kompresi Piston bergerak dari TMB ke TMA Kedua PROSES KERJA MOTOR 4 LANGKAH Langkah kompresi Piston bergerak dari TMB ke TMA Kedua](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-9.jpg)
PROSES KERJA MOTOR 4 LANGKAH Langkah kompresi Piston bergerak dari TMB ke TMA Kedua katup tertutup Campuaran bahan bakar & udara dipampatkan
![PROSES KERJA MOTOR 4 LANGKAH Langkah usaha Ada loncatan bunga api pada akhir langkah PROSES KERJA MOTOR 4 LANGKAH Langkah usaha Ada loncatan bunga api pada akhir langkah](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-10.jpg)
PROSES KERJA MOTOR 4 LANGKAH Langkah usaha Ada loncatan bunga api pada akhir langkah kompresi & terjadi pembakaran Piston bergerak dari TMA ke TMB
![PROSES KERJA MOTOR 4 LANGKAH Piston bergerak dari TMB ke TMA Katup Buang terbuka PROSES KERJA MOTOR 4 LANGKAH Piston bergerak dari TMB ke TMA Katup Buang terbuka](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-11.jpg)

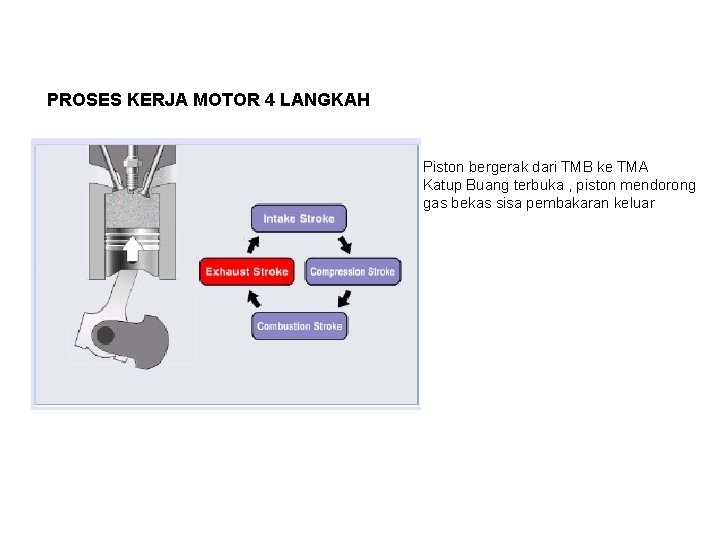

PROSES KERJA MOTOR 4 LANGKAH Piston bergerak dari TMB ke TMA Katup Buang terbuka , piston mendorong gas bekas sisa pembakaran keluar
![PISTON STROKE Piston bergerak naik dan turun di dalam cylinder. Titik tertinggi yang dicapai PISTON STROKE Piston bergerak naik dan turun di dalam cylinder. Titik tertinggi yang dicapai](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-12.jpg)
PISTON STROKE Piston bergerak naik dan turun di dalam cylinder. Titik tertinggi yang dicapai piston disebut top dead center (TDC) dan titik terendah disebut bottom dead center (BDC). Jarak atau pergerakan dari TDC ke BDC disebut stroke. DAIHATSU TRAINING CENTER
![OPERASI FOUR-CYCLE GASOLINE ENGINE OPERASI TWO CYCLE GASOLINE ENGINE DAIHATSU TRAINING CENTER OPERASI FOUR-CYCLE GASOLINE ENGINE OPERASI TWO CYCLE GASOLINE ENGINE DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-13.jpg)

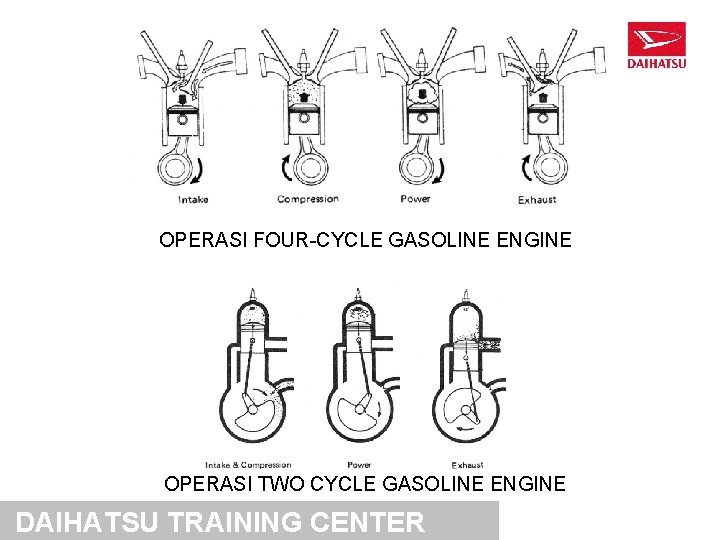

OPERASI FOUR-CYCLE GASOLINE ENGINE OPERASI TWO CYCLE GASOLINE ENGINE DAIHATSU TRAINING CENTER
![PERBANDINGAN TEKANAN DAIHATSU TRAINING CENTER PERBANDINGAN TEKANAN DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-14.jpg)
PERBANDINGAN TEKANAN DAIHATSU TRAINING CENTER
![DIAGRAM KESEIMBANGAN PANAS DAIHATSU TRAINING CENTER DIAGRAM KESEIMBANGAN PANAS DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-15.jpg)
DIAGRAM KESEIMBANGAN PANAS DAIHATSU TRAINING CENTER
![TORQUE Gaya yang dikeluarkan untuk membelokkan atau memutar disebut torque DAIHATSU TRAINING CENTER TORQUE Gaya yang dikeluarkan untuk membelokkan atau memutar disebut torque DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-16.jpg)
TORQUE Gaya yang dikeluarkan untuk membelokkan atau memutar disebut torque DAIHATSU TRAINING CENTER
![KURVA TORQUE Sumbu vertikal menunjukkan besar torque dan sumbu horizontal menunjukkan kecepatan mesin. DAIHATSU KURVA TORQUE Sumbu vertikal menunjukkan besar torque dan sumbu horizontal menunjukkan kecepatan mesin. DAIHATSU](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-17.jpg)
KURVA TORQUE Sumbu vertikal menunjukkan besar torque dan sumbu horizontal menunjukkan kecepatan mesin. DAIHATSU TRAINING CENTER
![KARAKTERISTIK TORQUE Kurva torque yang sebenarnya memiliki titik puncak dan letaknya menunjukkan apakah mesin KARAKTERISTIK TORQUE Kurva torque yang sebenarnya memiliki titik puncak dan letaknya menunjukkan apakah mesin](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-18.jpg)
KARAKTERISTIK TORQUE Kurva torque yang sebenarnya memiliki titik puncak dan letaknya menunjukkan apakah mesin adalah tipe high speed atau low speed. DAIHATSU TRAINING CENTER
![PEKERJAAN Ketika objek dipindahkan menggunakan tenaga yang diperlukan, dapat dikatakan pekerjaan telah dilakukan. DAIHATSU PEKERJAAN Ketika objek dipindahkan menggunakan tenaga yang diperlukan, dapat dikatakan pekerjaan telah dilakukan. DAIHATSU](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-19.jpg)
PEKERJAAN Ketika objek dipindahkan menggunakan tenaga yang diperlukan, dapat dikatakan pekerjaan telah dilakukan. DAIHATSU TRAINING CENTER
![KURVA PERFORMA MESIN Sumbu horisontal sebagai rpm mesin dan sumbu vertikal sebagai output mesin, KURVA PERFORMA MESIN Sumbu horisontal sebagai rpm mesin dan sumbu vertikal sebagai output mesin,](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-20.jpg)
KURVA PERFORMA MESIN Sumbu horisontal sebagai rpm mesin dan sumbu vertikal sebagai output mesin, dengan kanan atas sumbu vertikal sebagai torque dan kanan bawah sebagai angka pemakaian bahan bakar. DAIHATSU TRAINING CENTER
![SUSUNAN MESIN DAIHATSU TRAINING CENTER SUSUNAN MESIN DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-21.jpg)
SUSUNAN MESIN DAIHATSU TRAINING CENTER
![CYLINDER Cylinder adalah bagian yang mengubah energi panas menjadi energi mekanik. Blok silinder biasanya CYLINDER Cylinder adalah bagian yang mengubah energi panas menjadi energi mekanik. Blok silinder biasanya](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-22.jpg)

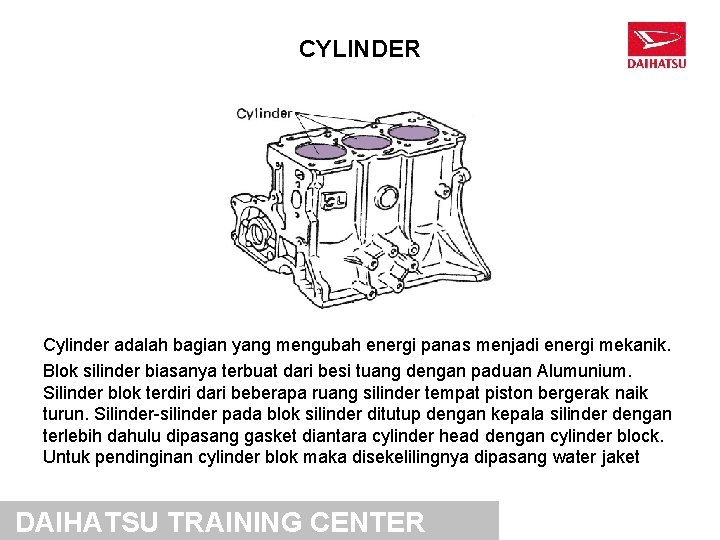

CYLINDER Cylinder adalah bagian yang mengubah energi panas menjadi energi mekanik. Blok silinder biasanya terbuat dari besi tuang dengan paduan Alumunium. Silinder blok terdiri dari beberapa ruang silinder tempat piston bergerak naik turun. Silinder-silinder pada blok silinder ditutup dengan kepala silinder dengan terlebih dahulu dipasang gasket diantara cylinder head dengan cylinder block. Untuk pendinginan cylinder blok maka disekelilingnya dipasang water jaket DAIHATSU TRAINING CENTER
![CYLINDER LINER Tipe ini mempunyai lebih sedikit distorsi untuk panas dan sebagian besar digunakan CYLINDER LINER Tipe ini mempunyai lebih sedikit distorsi untuk panas dan sebagian besar digunakan](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-23.jpg)
CYLINDER LINER Tipe ini mempunyai lebih sedikit distorsi untuk panas dan sebagian besar digunakan pada mesin diesel. Tipe ini sebagian besar digunakan pada mesin diesel berkecepatan tinggi. DAIHATSU TRAINING CENTER
![CYLINDER IN-LINE TYPE Cylinder ini tersusun pada garis lurus dalam cylinder block, biasanya empat CYLINDER IN-LINE TYPE Cylinder ini tersusun pada garis lurus dalam cylinder block, biasanya empat](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-24.jpg)
CYLINDER IN-LINE TYPE Cylinder ini tersusun pada garis lurus dalam cylinder block, biasanya empat atau enam cylinder yang diberi angka dari depan, seperyi cylinder No. 1, cylinder No. 2, dst. DAIHATSU TRAINING CENTER
![BORE dan STROKE Ukuran cc mesin ditentukan oleh cylinder bore dan piston stroke. DAIHATSU BORE dan STROKE Ukuran cc mesin ditentukan oleh cylinder bore dan piston stroke. DAIHATSU](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-25.jpg)
BORE dan STROKE Ukuran cc mesin ditentukan oleh cylinder bore dan piston stroke. DAIHATSU TRAINING CENTER
![PENGGOLONGAN MESIN Mesin yang memiliki piston stroke lebih besar dari cylinder bore dinamakan long PENGGOLONGAN MESIN Mesin yang memiliki piston stroke lebih besar dari cylinder bore dinamakan long](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-26.jpg)
PENGGOLONGAN MESIN Mesin yang memiliki piston stroke lebih besar dari cylinder bore dinamakan long stroke engine Mesin yang memiliki piston stroke lebih kecil dari cylinder bore dinamakan over-square engine Mesin yang memiliki piston stroke sama dengan cylinder bore dinamakan square engine DAIHATSU TRAINING CENTER
![OIL PAN Oil pan adalah tempat oli yang terbentuk dari cetakan baja. DAIHATSU TRAINING OIL PAN Oil pan adalah tempat oli yang terbentuk dari cetakan baja. DAIHATSU TRAINING](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-27.jpg)

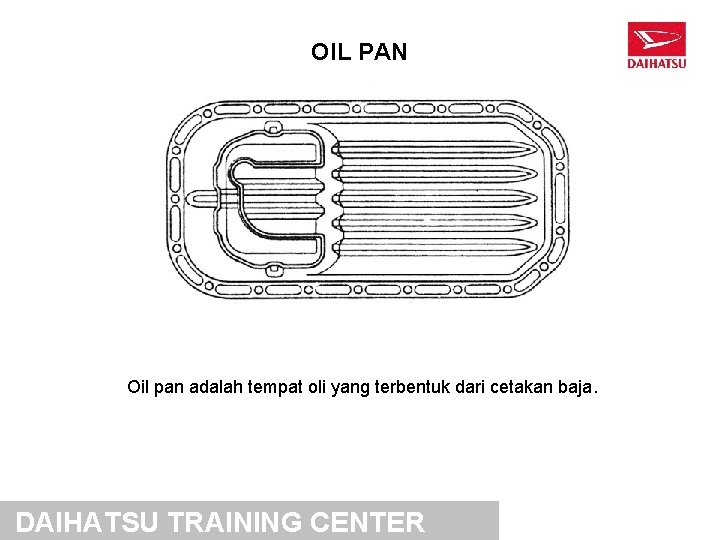

OIL PAN Oil pan adalah tempat oli yang terbentuk dari cetakan baja. DAIHATSU TRAINING CENTER
![KEPALA CYLINDER Kepala cylinder digunakan pada tekanan tinggi pada saat mesin beroperasi. Terbuat dari KEPALA CYLINDER Kepala cylinder digunakan pada tekanan tinggi pada saat mesin beroperasi. Terbuat dari](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-28.jpg)
KEPALA CYLINDER Kepala cylinder digunakan pada tekanan tinggi pada saat mesin beroperasi. Terbuat dari balutan besi yang mempunyai perubahan panas kecil atau dari campuran aluminium yang mempunyai efek penyejuk besar. DAIHATSU TRAINING CENTER
![TIPE HEMISPHERICAL Mempunyai permukaan terkecil setiap unit volume. DAIHATSU TRAINING CENTER TIPE HEMISPHERICAL Mempunyai permukaan terkecil setiap unit volume. DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-29.jpg)
TIPE HEMISPHERICAL Mempunyai permukaan terkecil setiap unit volume. DAIHATSU TRAINING CENTER
![TIPE WEDGE Mekanisme katup yang diperlukan lebih simpel dibandingkan dengan tipe hemispherical. DAIHATSU TRAINING TIPE WEDGE Mekanisme katup yang diperlukan lebih simpel dibandingkan dengan tipe hemispherical. DAIHATSU TRAINING](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-30.jpg)

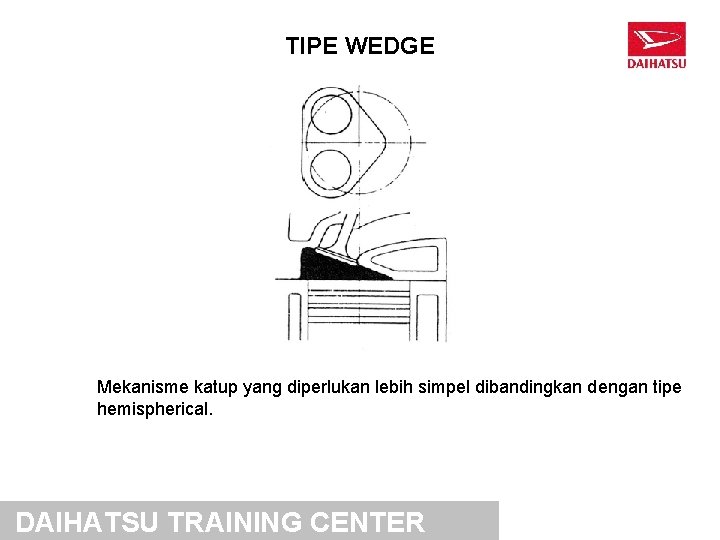

TIPE WEDGE Mekanisme katup yang diperlukan lebih simpel dibandingkan dengan tipe hemispherical. DAIHATSU TRAINING CENTER
![CYLINDER HEAD GASKET Kepala cylinder terpasang pada cylinder block dengan gasket yang ditempatkan di CYLINDER HEAD GASKET Kepala cylinder terpasang pada cylinder block dengan gasket yang ditempatkan di](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-31.jpg)
CYLINDER HEAD GASKET Kepala cylinder terpasang pada cylinder block dengan gasket yang ditempatkan di antaranya. Berfungsi untuk mencegah kebocoran gas dan cooling water. DAIHATSU TRAINING CENTER
![GASKET DAIHATSU TRAINING CENTER GASKET DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-32.jpg)
GASKET DAIHATSU TRAINING CENTER
![PISTON Piston digunakan untuk tekanan dan panas yang sangat tinggi dan juga harus terhadap PISTON Piston digunakan untuk tekanan dan panas yang sangat tinggi dan juga harus terhadap](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-33.jpg)
PISTON Piston digunakan untuk tekanan dan panas yang sangat tinggi dan juga harus terhadap operasi berkecepatan tinggi. DAIHATSU TRAINING CENTER
![GAMBARAN PISTON Piston berfungsi menerima tekanan hasil pembakaran & meneruskan gaya tekan tersebut ke GAMBARAN PISTON Piston berfungsi menerima tekanan hasil pembakaran & meneruskan gaya tekan tersebut ke](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-34.jpg)
GAMBARAN PISTON Piston berfungsi menerima tekanan hasil pembakaran & meneruskan gaya tekan tersebut ke crankshaft melalui connecting rod. DAIHATSU TRAINING CENTER
![TIPE PISTON DAIHATSU TRAINING CENTER TIPE PISTON DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-35.jpg)
TIPE PISTON DAIHATSU TRAINING CENTER
![JARAK PISTON DAIHATSU TRAINING CENTER JARAK PISTON DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-36.jpg)
JARAK PISTON DAIHATSU TRAINING CENTER
![MESIN OFFSET DAIHATSU TRAINING CENTER MESIN OFFSET DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-37.jpg)
MESIN OFFSET DAIHATSU TRAINING CENTER
![PISTON PIN DAIHATSU TRAINING CENTER PISTON PIN DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-38.jpg)
PISTON PIN DAIHATSU TRAINING CENTER
![OIL RING Oil ring atau dapat disebut the third ring berfungsi untuk mencegah masuknya OIL RING Oil ring atau dapat disebut the third ring berfungsi untuk mencegah masuknya](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-39.jpg)
OIL RING Oil ring atau dapat disebut the third ring berfungsi untuk mencegah masuknya oli kedalam ruang bakar & membentuk lapisan pelumas antara piston & dinding silinde. Oil ring ada 2 type yaitu integral type & three piece type. Integral mempunyai banyak saluran pembuangan oli yang sama besar yang terdapat disekeliling oli ring sehingga dengan adanya saluran pembuangan oli maka sisa oli kotor yang diambil dari dinding silinder dapat dialirkan kembali kedalam piston. DAIHATSU TRAINING CENTER
![PISTON RING Celah piston ring DAIHATSU TRAINING CENTER PISTON RING Celah piston ring DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-40.jpg)
PISTON RING Celah piston ring DAIHATSU TRAINING CENTER
![PISTON dan CONNECTING ROD Terbuat dari baja khusus DAIHATSU TRAINING CENTER PISTON dan CONNECTING ROD Terbuat dari baja khusus DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-41.jpg)
PISTON dan CONNECTING ROD Terbuat dari baja khusus DAIHATSU TRAINING CENTER
![CRANKSHAFT Five-bearing crankshaft Crankshaft berfungsi mengubah gerakan naik turun piston menjadi gerak putar yang CRANKSHAFT Five-bearing crankshaft Crankshaft berfungsi mengubah gerakan naik turun piston menjadi gerak putar yang](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-42.jpg)
CRANKSHAFT Five-bearing crankshaft Crankshaft berfungsi mengubah gerakan naik turun piston menjadi gerak putar yang pada akhirnya menggerakan roda kendaraan. Konstruksi crankshaft ditunjukan oleh gambar diatas. DAIHATSU TRAINING CENTER
![BENTUK CRANKSHAFT Four-cycle four-cylinder engine crank angles Four-cycle six-cylinder engine crank angles DAIHATSU TRAINING BENTUK CRANKSHAFT Four-cycle four-cylinder engine crank angles Four-cycle six-cylinder engine crank angles DAIHATSU TRAINING](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-43.jpg)
BENTUK CRANKSHAFT Four-cycle four-cylinder engine crank angles Four-cycle six-cylinder engine crank angles DAIHATSU TRAINING CENTER
![BEARING DAIHATSU TRAINING CENTER BEARING DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-44.jpg)
BEARING DAIHATSU TRAINING CENTER
![CONNECTING ROD BEARINGS Ada 2 jenis connecting rod bearings : 1. Tipe replaceable 2. CONNECTING ROD BEARINGS Ada 2 jenis connecting rod bearings : 1. Tipe replaceable 2.](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-45.jpg)

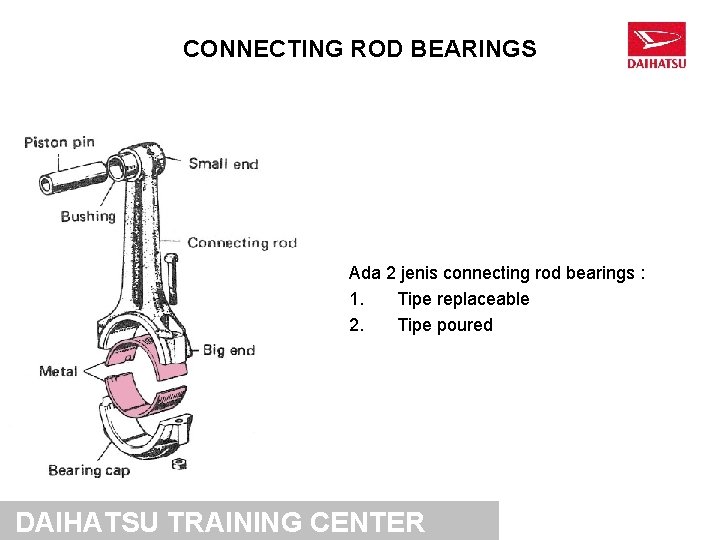

CONNECTING ROD BEARINGS Ada 2 jenis connecting rod bearings : 1. Tipe replaceable 2. Tipe poured DAIHATSU TRAINING CENTER
![OIL CLEARANCE Oil clearance adalah ruangan untuk menyimpan oli dan mencegah terjadinya sentuhan antara OIL CLEARANCE Oil clearance adalah ruangan untuk menyimpan oli dan mencegah terjadinya sentuhan antara](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-46.jpg)
OIL CLEARANCE Oil clearance adalah ruangan untuk menyimpan oli dan mencegah terjadinya sentuhan antara metal dengan metal selama operasi. DAIHATSU TRAINING CENTER
![FLYWHEEL Flywheel adalah piringan yang terbuat dari balutan besi dan terbaut pada bagian belakang FLYWHEEL Flywheel adalah piringan yang terbuat dari balutan besi dan terbaut pada bagian belakang](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-47.jpg)
FLYWHEEL Flywheel adalah piringan yang terbuat dari balutan besi dan terbaut pada bagian belakang pada crankshaft. Fungsi dari flywheel adalah untuk menyimpan tenaga putar (momen inersia) yang dihasilkan pada saat langkah usaha agar cranshaft tetap berputar pada langkah berikutnya. DAIHATSU TRAINING CENTER
![MEKANISME VALVE Tipe side valve DAIHATSU TRAINING CENTER Tipe overhead valve MEKANISME VALVE Tipe side valve DAIHATSU TRAINING CENTER Tipe overhead valve](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-48.jpg)
MEKANISME VALVE Tipe side valve DAIHATSU TRAINING CENTER Tipe overhead valve
![MEKANISME OVERHEAD VALVE Sistem overhead valve terdiri dari camshaft, valve lifters, push rods, dan MEKANISME OVERHEAD VALVE Sistem overhead valve terdiri dari camshaft, valve lifters, push rods, dan](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-49.jpg)
MEKANISME OVERHEAD VALVE Sistem overhead valve terdiri dari camshaft, valve lifters, push rods, dan rocker arms. DAIHATSU TRAINING CENTER
![OVERHEAD CAMSHAFT Pada tipe overhead valve, chamshaft terkadang terletak di atas kepala cylinder. DAIHATSU OVERHEAD CAMSHAFT Pada tipe overhead valve, chamshaft terkadang terletak di atas kepala cylinder. DAIHATSU](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-50.jpg)
OVERHEAD CAMSHAFT Pada tipe overhead valve, chamshaft terkadang terletak di atas kepala cylinder. DAIHATSU TRAINING CENTER
![MEKANISME DOHC Tipe double overhead camshaft atau mesin Twincam DAIHATSU TRAINING CENTER MEKANISME DOHC Tipe double overhead camshaft atau mesin Twincam DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-51.jpg)
MEKANISME DOHC Tipe double overhead camshaft atau mesin Twincam DAIHATSU TRAINING CENTER
![VALVES Poppet valve terdiri dari valve head dan valve stem. Valve head adalah bagian VALVES Poppet valve terdiri dari valve head dan valve stem. Valve head adalah bagian](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-52.jpg)
VALVES Poppet valve terdiri dari valve head dan valve stem. Valve head adalah bagian teratas dari valve. Valve stem selalu bergerak dengan tepat. DAIHATSU TRAINING CENTER
![HUBUNGAN ANTARA BENTUK CAM dan PERGERAKAN LIFTER Ketika cam berputar, lifter bergerak naik dan HUBUNGAN ANTARA BENTUK CAM dan PERGERAKAN LIFTER Ketika cam berputar, lifter bergerak naik dan](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-53.jpg)
HUBUNGAN ANTARA BENTUK CAM dan PERGERAKAN LIFTER Ketika cam berputar, lifter bergerak naik dan turun. DAIHATSU TRAINING CENTER
![CAMSHAFT Camshaft berfungsi untuk membuka & menutup katup sesuai timing yang ditentukan. Pada camshaft CAMSHAFT Camshaft berfungsi untuk membuka & menutup katup sesuai timing yang ditentukan. Pada camshaft](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-54.jpg)

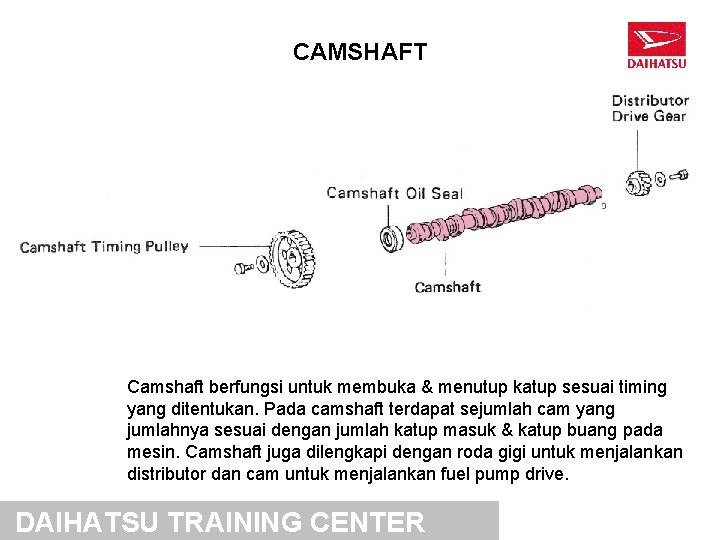

CAMSHAFT Camshaft berfungsi untuk membuka & menutup katup sesuai timing yang ditentukan. Pada camshaft terdapat sejumlah cam yang jumlahnya sesuai dengan jumlah katup masuk & katup buang pada mesin. Camshaft juga dilengkapi dengan roda gigi untuk menjalankan distributor dan cam untuk menjalankan fuel pump drive. DAIHATSU TRAINING CENTER
![Timing small Pulley pada crankshaft dan larger Pulley pada camshaft DAIHATSU TRAINING CENTER Timing small Pulley pada crankshaft dan larger Pulley pada camshaft DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-55.jpg)
Timing small Pulley pada crankshaft dan larger Pulley pada camshaft DAIHATSU TRAINING CENTER
![Sketsa pemasangan timing belt DAIHATSU TRAINING CENTER Sketsa pemasangan timing belt DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-56.jpg)
Sketsa pemasangan timing belt DAIHATSU TRAINING CENTER
![Gambar penutup cylinder head ketika dilepas DAIHATSU TRAINING CENTER Gambar penutup cylinder head ketika dilepas DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-57.jpg)
Gambar penutup cylinder head ketika dilepas DAIHATSU TRAINING CENTER
![Saat intake valve terbuka DAIHATSU TRAINING CENTER Saat intake valve terbuka DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-58.jpg)
Saat intake valve terbuka DAIHATSU TRAINING CENTER
![VALVE TIMING Valve timing adalah waktu membuka dan menutup yang berhubungan dengan posisi pergerakan VALVE TIMING Valve timing adalah waktu membuka dan menutup yang berhubungan dengan posisi pergerakan](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-59.jpg)
VALVE TIMING Valve timing adalah waktu membuka dan menutup yang berhubungan dengan posisi pergerakan piston. DAIHATSU TRAINING CENTER
![HYDRAULIC VALVE LIFTER Oli memenuhi bodi lifter dan plunger agar plunger dapat bergerak naik HYDRAULIC VALVE LIFTER Oli memenuhi bodi lifter dan plunger agar plunger dapat bergerak naik](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-60.jpg)

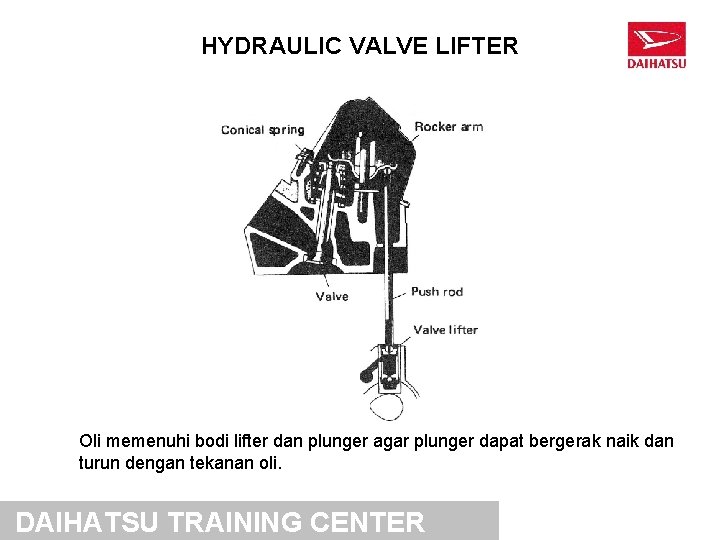

HYDRAULIC VALVE LIFTER Oli memenuhi bodi lifter dan plunger agar plunger dapat bergerak naik dan turun dengan tekanan oli. DAIHATSU TRAINING CENTER
![Ketika valve terbuka DAIHATSU TRAINING CENTER Ketika valve tertutup Ketika valve terbuka DAIHATSU TRAINING CENTER Ketika valve tertutup](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-61.jpg)
Ketika valve terbuka DAIHATSU TRAINING CENTER Ketika valve tertutup
![ENGINE AUXILIARIES DAIHATSU TRAINING CENTER ENGINE AUXILIARIES DAIHATSU TRAINING CENTER](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-62.jpg)
ENGINE AUXILIARIES DAIHATSU TRAINING CENTER
![PROSES KERJA MOTOR 2 LANGKAH Langkah Kompresi & Langkah Hisap v Piston bergerak dari PROSES KERJA MOTOR 2 LANGKAH Langkah Kompresi & Langkah Hisap v Piston bergerak dari](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-63.jpg)
PROSES KERJA MOTOR 2 LANGKAH Langkah Kompresi & Langkah Hisap v Piston bergerak dari TMB menuju TMA v Saluran udara masuk ke silinder tertutup & dilanjutkan kompresi v Saluran Intake pada ruang engkol terbuka campuran bahan bakar & udara masuk ke ruang engkol Langkah Usaha & Langkah Buang v Piston bergerak dari TMA menuju TMB v Api busi menyala beberapa derajat sebelum piston mencapai TMA v Panas gas hasil pembakaran mendorong piston menuju TMB sampai saluran buang terbuka dan gas bekas keluar
![CYLINDER BLOCK Fungsi Tempat piston bergerak naik & turun untuk mengahsilkan tenaga Type silinder CYLINDER BLOCK Fungsi Tempat piston bergerak naik & turun untuk mengahsilkan tenaga Type silinder](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-64.jpg)
CYLINDER BLOCK Fungsi Tempat piston bergerak naik & turun untuk mengahsilkan tenaga Type silinder bore Ada 2 macam. 1. Model basah 2. Model Kering
![CYLINDER HEAD PADA CYLINDER HEAD TERDAPAT § § § Katup Masuk & buang Saluran CYLINDER HEAD PADA CYLINDER HEAD TERDAPAT § § § Katup Masuk & buang Saluran](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-65.jpg)
CYLINDER HEAD PADA CYLINDER HEAD TERDAPAT § § § Katup Masuk & buang Saluran udara Masuk & Buang Ruang Bakar Water Jacket Busi Macam – macam ruang Bakar § Bak mandi / Bath Tube § Wedge § Hemispherical type combustion chamber Wedge type combustion chamber
![PISTON Fungsi Menerima tenakan gas hasil pembakaran kemudian diteruskan ke crankshaft melalui conecting rod PISTON Fungsi Menerima tenakan gas hasil pembakaran kemudian diteruskan ke crankshaft melalui conecting rod](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-66.jpg)
PISTON Fungsi Menerima tenakan gas hasil pembakaran kemudian diteruskan ke crankshaft melalui conecting rod Piston Clearance Berfungsi untuk mencegah macetnya piston saat beroperasi Sebagai koreksi & meningkatkan kemampuan mesin
![PISTON RING Ring Kompresi No 1 Bahan Ring piston no 1 Diperkeras menggunakan hard PISTON RING Ring Kompresi No 1 Bahan Ring piston no 1 Diperkeras menggunakan hard](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-67.jpg)
PISTON RING Ring Kompresi No 1 Bahan Ring piston no 1 Diperkeras menggunakan hard chrome plated Ring Kompresi No 2 Ring Oli ada 2 macam 1. Integral Type 2. Three piece
![CRANK SHAFT FUNGSI Merubah gerak turun naik piston menjadi gerak putar Oil hole Balance CRANK SHAFT FUNGSI Merubah gerak turun naik piston menjadi gerak putar Oil hole Balance](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-68.jpg)
CRANK SHAFT FUNGSI Merubah gerak turun naik piston menjadi gerak putar Oil hole Balance Weight
![CAM SHAFT FUNGSI Untuk Membuka & menutup katup sesuai dengan timing yang ditentukan Distributor CAM SHAFT FUNGSI Untuk Membuka & menutup katup sesuai dengan timing yang ditentukan Distributor](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-69.jpg)
CAM SHAFT FUNGSI Untuk Membuka & menutup katup sesuai dengan timing yang ditentukan Distributor Drive Gear Oil Seal Camshaft Timing Pulley
![CONECTING ROD FUNGSI Untuk menghubungkan piston ke Crankshaft Meneruskan tenaga dorong piston ke cranksahft CONECTING ROD FUNGSI Untuk menghubungkan piston ke Crankshaft Meneruskan tenaga dorong piston ke cranksahft](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-70.jpg)
CONECTING ROD FUNGSI Untuk menghubungkan piston ke Crankshaft Meneruskan tenaga dorong piston ke cranksahft
![OFFSET ENGINE FUNGSI Mengurangi gaya kesamping Mengurangi adanya getaran & gesekan Memperbaiki konsumsi bahan OFFSET ENGINE FUNGSI Mengurangi gaya kesamping Mengurangi adanya getaran & gesekan Memperbaiki konsumsi bahan](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-71.jpg)
OFFSET ENGINE FUNGSI Mengurangi gaya kesamping Mengurangi adanya getaran & gesekan Memperbaiki konsumsi bahan bakar
![OFFSET ENGINE OFFSET ENGINE](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-72.jpg)

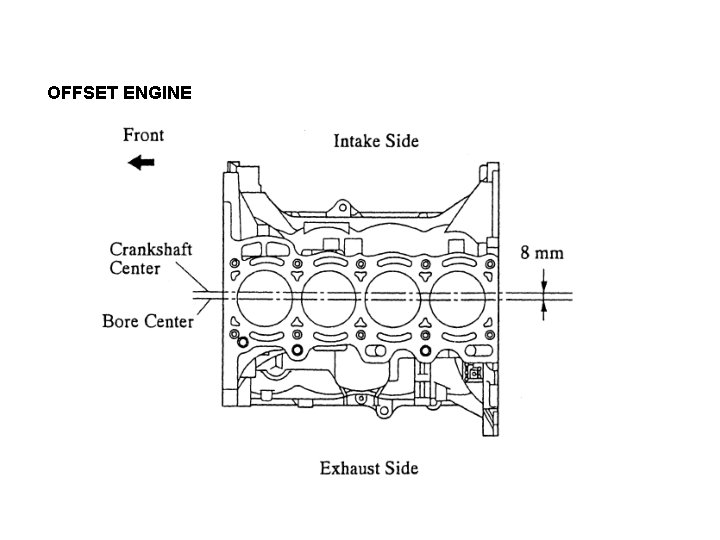

OFFSET ENGINE
![FLYWHEEL FUNGSI Menyimpan tenaga putar ( Gaya Inersia ) Memperhalus aliran tenaga yang keluar FLYWHEEL FUNGSI Menyimpan tenaga putar ( Gaya Inersia ) Memperhalus aliran tenaga yang keluar](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-73.jpg)
FLYWHEEL FUNGSI Menyimpan tenaga putar ( Gaya Inersia ) Memperhalus aliran tenaga yang keluar dari mesin CATATAN Pada mobil dengantransmisi otomatis Fungsi dari Flyweel ini digantikan oleh Torque Converter
![MEKANISME KATUP Catatan Rocker Arm Pushrod Lifter Valve Cam Shaft OHV ( Over Head MEKANISME KATUP Catatan Rocker Arm Pushrod Lifter Valve Cam Shaft OHV ( Over Head](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-74.jpg)
MEKANISME KATUP Catatan Rocker Arm Pushrod Lifter Valve Cam Shaft OHV ( Over Head Valve ) Pada mesin 4 langkah Cam Shaft akan berputar 1 x Untuk membuka dan menutup katup sedangkan poros engkol akan berputar 2 x
![VALVE TIMING Valve Timing TDC IN terbuka 2°EX tertutup 30° 12° Arah putaran mesin VALVE TIMING Valve Timing TDC IN terbuka 2°EX tertutup 30° 12° Arah putaran mesin](http://slidetodoc.com/presentation_image_h/8492bccee2a60e7c0f5b763d12efe09e/image-75.jpg)
VALVE TIMING Valve Timing TDC IN terbuka 2°EX tertutup 30° 12° Arah putaran mesin 52° IN tertutup 10° BDC 30°EX terbuka
