MERNI MOSTOVI I KOMPENZATORI Osim mernih insturmenata za

MERNI MOSTOVI I KOMPENZATORI

• Osim mernih insturmenata za električna merenja se često koriste razne metode merenja koje omogućavaju i mnogo tačnija merenja nego mernim instrumentima sa direktnim očitavanjem.

VITSONOV MOST ZA JEDNOSMERNU STRUJU Vitsonov most

=0

Vitsonov mosta sa dekadnim otpornicima 3

• Međutim vrednost otpora se menja skokoviti pa nije uvek moguće udesiti 0 na nultiindikatoru. ako je najmanja moguća promena otpora u drugoj grani 0, 1 Ω.

Vitsonov most sa kliznom žicom

=0

Greška određivanja R 1 Apsolutna greška Relativna greška

• Iz jednačine se može zaključiti da će apsolutna greška, biti manja ukoliko je veća vrednost imenioca u datoj jednačini, tj.

Greška merenja zbog netačnosti očitavanja

• Prvi mostovi su imali žicu zategnutu između dva držača, dok je danas žica namotana oko oboda prstena od izolacionog materijala • Najčešće je namenjen merenju otpora od 0, 05 do 5000 W • Ovi mostovi se napajaju baterijom od 4, 5 V, a ugrađeni nultiindikator ima otpor 30 W

Vitsonov most se ne može koristiti za merenje malih otpora, zbog greške otpora provodnika i kontakata. Ovi otpori se dodaju merenom otporu i dobija se veća vrednost.

Vitsonov most za merenje malih otpora Konstrukcija Vitsonovog mosta za merenje malih otpora

• Vitsonov most se može upotrebljavati i za merenje velikih otpora, ali se tada koriste elektronski ili elektrostatički nultiindikatori velike sopstvene otpornosti. • Interval otpora je od nekoliko stotina MW do nekoliko M W.

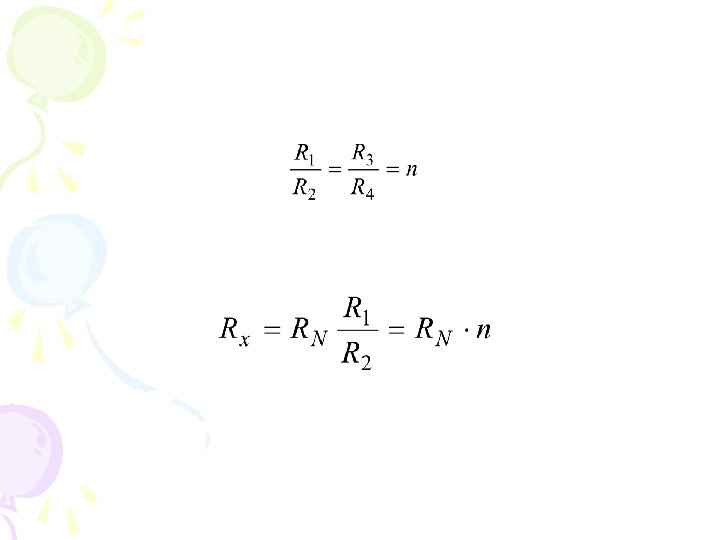

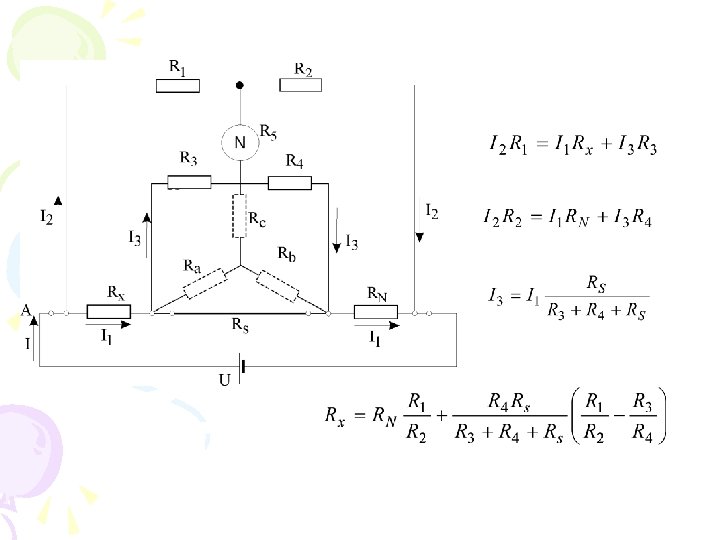

TOMSONOV MOST Tompson je 1862. god. uveo dvostruki most za merenje malih otpora koji je dobio naziv Tomsonov most.

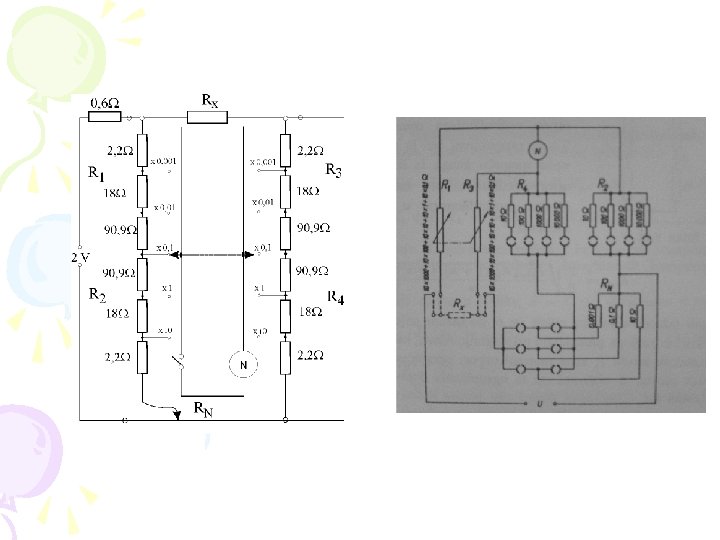

Postoje dve modifikacije Tomsonovog mosta • RN napravljen u obliku klizne žice i vrednost mu se može menjati kontinualno, dok se odnosi R 1/R 2 i R 3/R 4 menjaju istovremeno u dekadnim stpenima • RN u dekadnim stepenima dok su otpori R 1 i R 3 napravljeni kao klizne žice mehanički povezane

VITSONOV MOST ZA NAIZMENIČNU STRUJU Vitsonov most za naizmeničnu struju

Ukoliko se impedanca napiše kao

Da bi se zadovoljili svi uslovi postoji veliki broj mogućih varijanti Vitsonovog mosta za naizmeničnu struju. 1. da se ravnoteža vrši samo pomoću dva elementa jer je rukovanje jednostavnije, praktičnije a i jeftinije. 2. da su promene vrednosti nezavisne tako se brže i tačnije postiže ravnoteža pomoću poznatih realnih i imaginarnih komponenata. Ovi uslovi su doveli do toga da je potrebno da • vrednost impedance dve poznate grane bude ili realan ili imaginaran i • da jedan element podešava realan a drugi imaginaran deo impedance.

3 - 4=0 3 - 4=- /2 2+ 3=0 3 - 4=+ /2 2+ 3=- /2
