Menyiapkan Kabel dan Jaringan LAN OLEH RIZA ALFITA

Menyiapkan Kabel dan Jaringan LAN OLEH : RIZA ALFITA, S. T. , M. T. UNIVERSITAS TRUNOJOYO MADURA

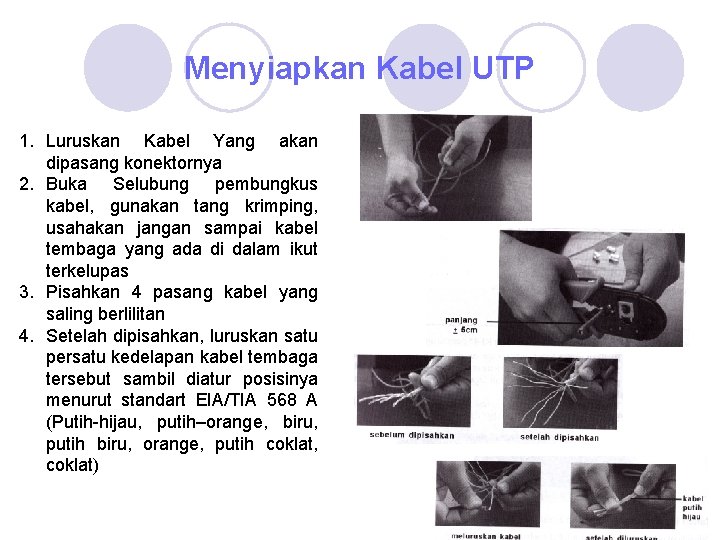

Menyiapkan Kabel UTP 1. Luruskan Kabel Yang akan dipasang konektornya 2. Buka Selubung pembungkus kabel, gunakan tang krimping, usahakan jangan sampai kabel tembaga yang ada di dalam ikut terkelupas 3. Pisahkan 4 pasang kabel yang saling berlilitan 4. Setelah dipisahkan, luruskan satu persatu kedelapan kabel tembaga tersebut sambil diatur posisinya menurut standart EIA/TIA 568 A (Putih-hijau, putih–orange, biru, putih biru, orange, putih coklat, coklat)

5. Memotong kabel tembaga yang telah disusun dan diluruskan. Sisa panjang kabel yang tidak terpotong (diukur dari tepi potongan selubung pembungkus sampai batas potongan ) +/- 1, 5 cm, atau bila tidak yakin bisa langsung mengukur menggunakan konektor RJ 45. an 6. benar, lalu potong kabel tembaga -/+ 1, 5 cm

Memasang Kabel Konektor RJ 45 l Pegang Konektor dengan posisi handle menghadap kebawah. l Masukkan kabel kelubang konektor, jangan dilepas dahulu tangan yang memagang kabel sampai kabel benar-benar masuk

Menguji Sambungan Kabel LAN

Menghubungkan 2 Komputer

1. Klik Dua kali icon Local Area Network 2. Akan muncul jendela network connection 3. Klik kanan icon Local Area Network Connection lalu pilih Properties pada menu pop up 4. Pastikan tab general dalam kondisi terpilih kemudian beri tanda contreng pada bagian show icon in notification area when connected dengan cara mengkliknya agar bila terjadi hubungan antar komputre icon local Area Connection akan muncul
