Mentor Kandidat Dr Miroslav Bjeki Aanin Slaana 35962002
Mentor: Kandidat: Dr Miroslav Bjekić Ašanin Slađana 3596/2002 Jun 2009. Čačak
• sinhrona brzina je jednaka: n<ns; mašina radi kao motor n>ns; mašina radi kao generator • ekvivalentna šema R 1 - statorska otpornost R 2 k 1 - otpornost rotora svedena na stator R 0 - otpornost magnećenja X 1 - reaktansa statora X 2 k 1 - reaktansa rotora svedena na stator X 0 - reaktansa magnećenja
Stepen korisnog dejstva mašine je: Pδ Pu PCu 1 PFe 1 Pmex PCu 2 Ukupna električna snaga iz mreže: Gubici u bakru statora: Gubici u gvožđu statora: Gubici u bakru rotora: Mehanička snaga mašine: Korisna snaga mašine: Pk Pfv
Dva osnovna koraka pri kreiranju su: • dizajniranje • pisanje callback funkcija Property Inspector (za menjanje izgleda, karakteristika komponenata) Tag i String su najbitnije karakteristike u okviru Property Inspector-a. Komponente koje se mogu uneti u GUI su: Static Text Edit Text Push Button Check Box Radio Button Group Panel, Slider Pop up Menu Listbox Toggle Button Activ. Xcontrol Axes

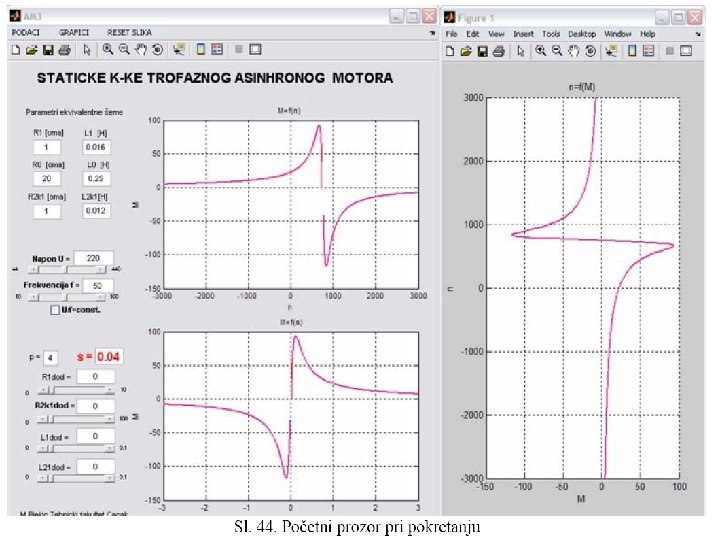

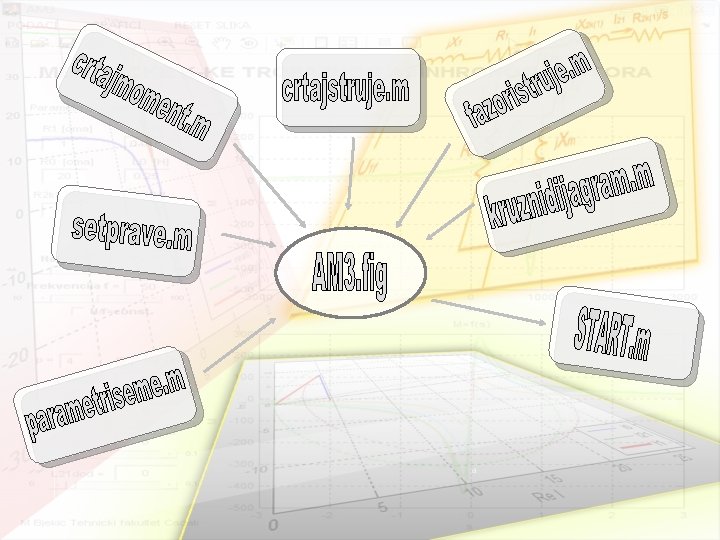

• pri pokretanju GUI se čuva u dva fajla: -FIG-fajl (izgled) -M-fajl (kod) • pisanje callback funkcija (komponente i padajući meni) • Izgled kreiranog GUI-a za ekvivalentnu šemu asinhrone mašine

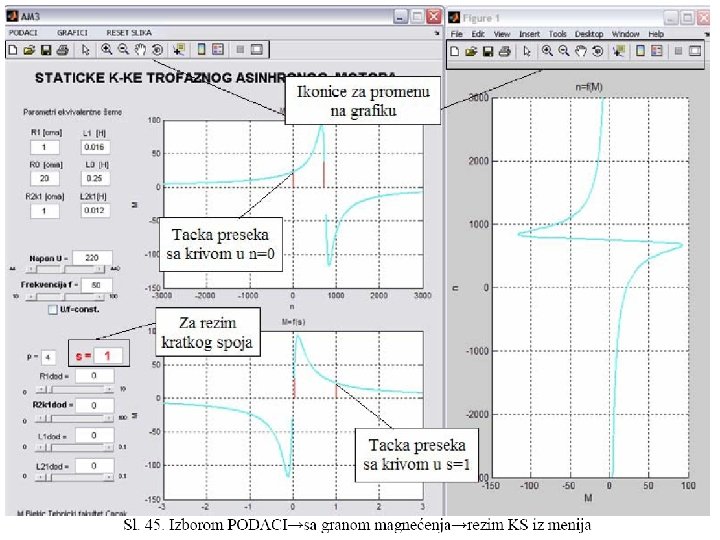

• pri pokretanju GUI se čuva u dva fajla: -FIG-fajl (izgled) -M-fajl (kod) • pisanje callback funkcija (komponente i padajući meni) • Izgled kreiranog GUI-a za ekvivalentnu šemu asinhrone mašine
• pri pokretanju GUI se čuva u dva fajla: -FIG-fajl (izgled) -M-fajl (kod) • pisanje callback funkcija (komponente i padajući meni) • Izgled kreiranog GUI-a za ekvivalentnu šemu asinhrone mašine

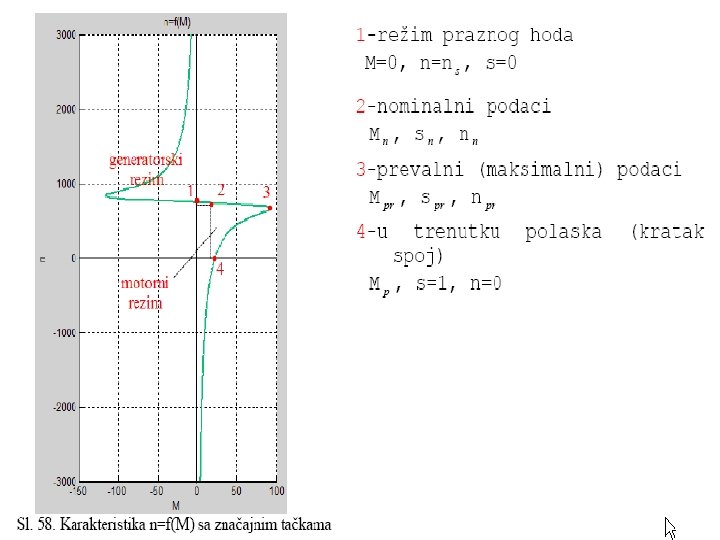

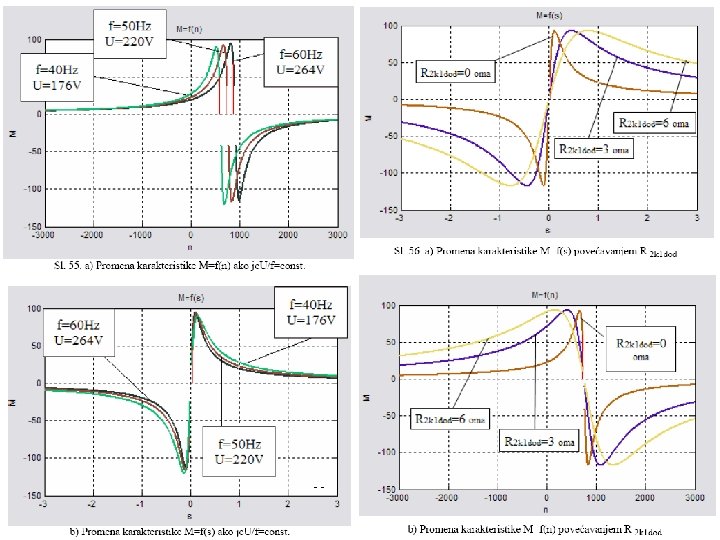

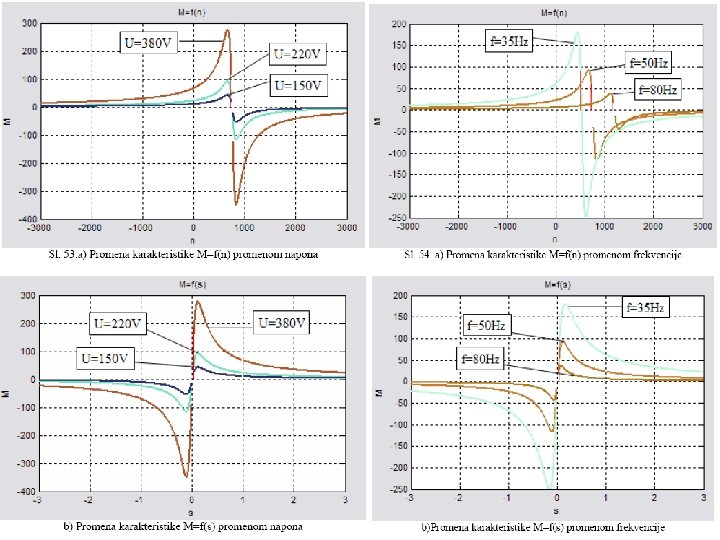

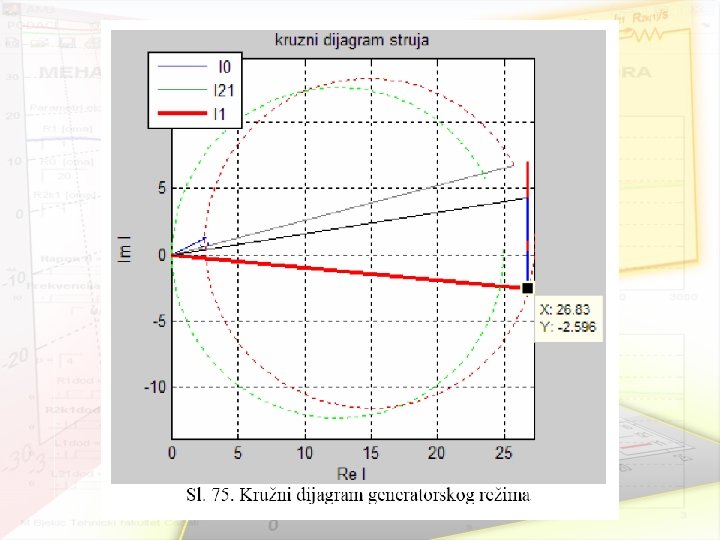

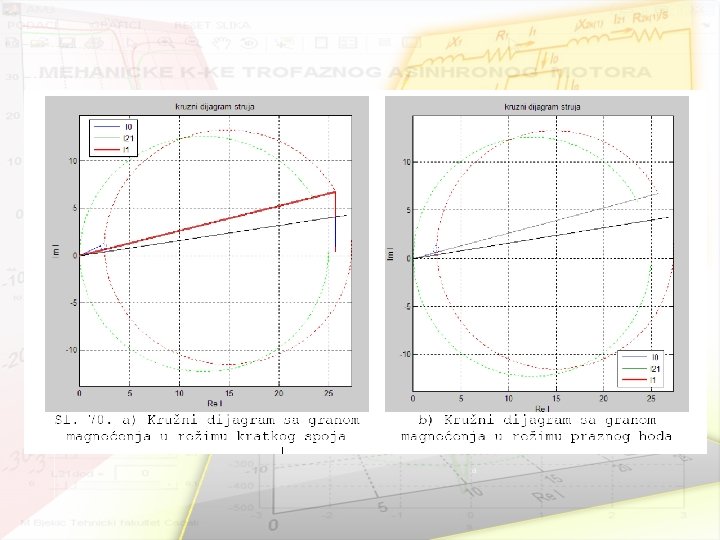

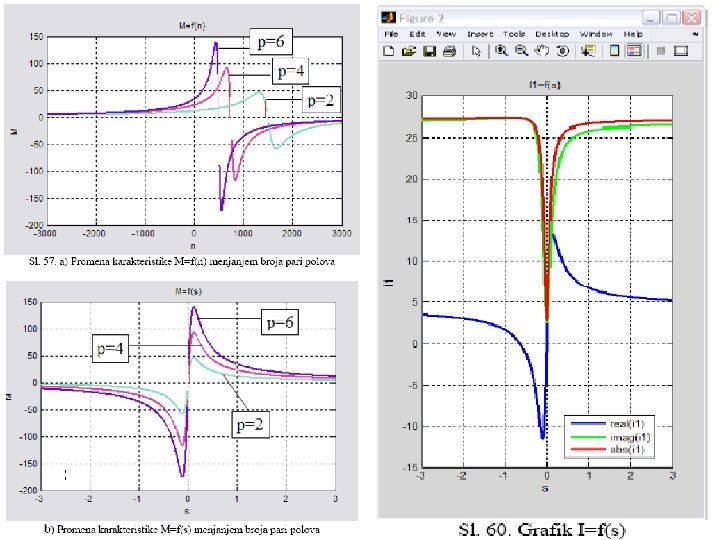

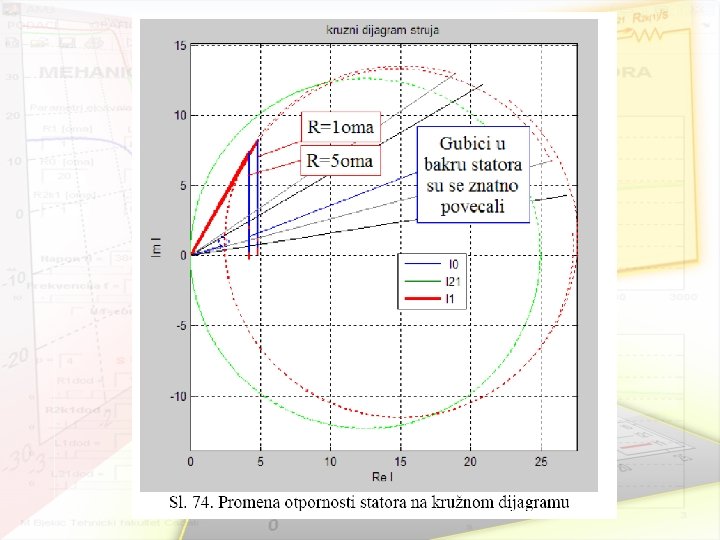

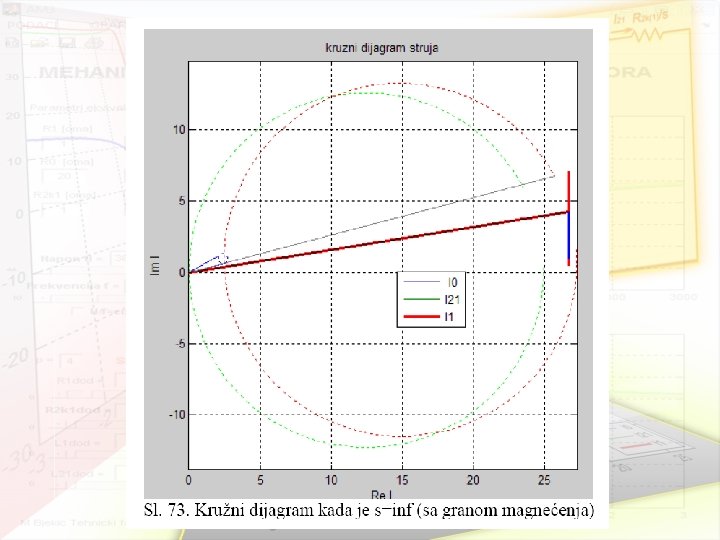

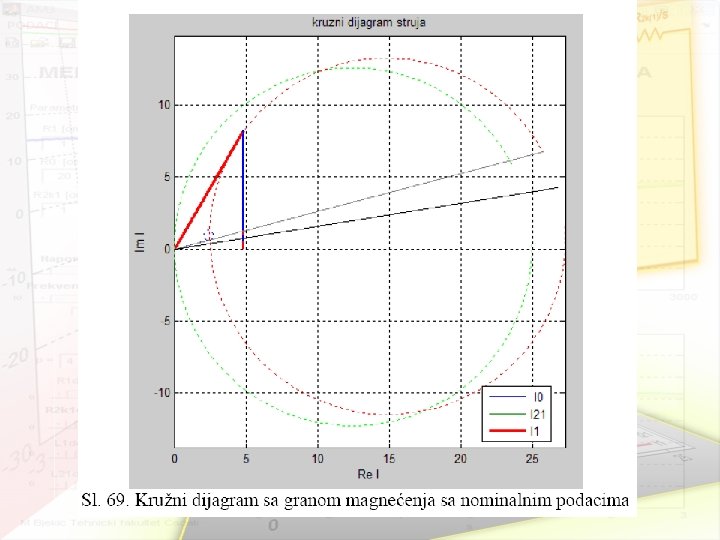

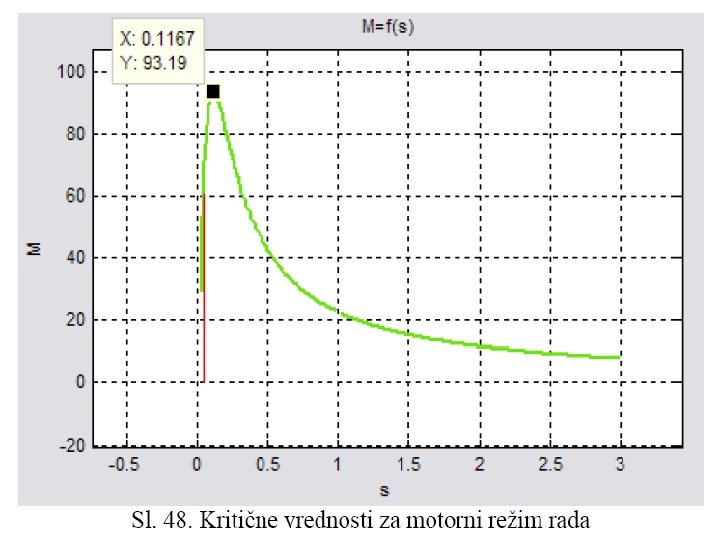

• Promene na karakteristikama M=f(s) i M=f(n) Promena napona statora Promena frekvencije i napona statora Promena otpora u kolu rotora Promena broja pari polova • Karakteristika n=f(M) • Karakteristike I=f(s) • Fazorski dijagrami struja • Kružni dijagram struja
Zaključak U okviru teme Modelovanje karakteristika asinhrone mašine u MATLAB-u, objašnjeno je kreiranje interaktivnog korisničkog interfejsa u Graphical User Interface-u. Pre samog objašnjenja kreiranja dati su neke osnovni informacije o MATLAB-u, koje su bile neophodne da bi se sam interfejs kreirao. Kreirani interfejs se odnosi na asinhronu mašinu, tačnije vezan je za njenu ekvivalentnu šemu. U okviru njega obrađene su značajne karakteristike asinhrone mašine. Svaki korisnik može jednostavno menjati ponuđene podatke, kako bi dobio potrebne karakteristike. Takođe su kao posebni slučajevi izdvojeni karakteristični režimi rada. To je postignuto automatskim unosom odgovarajućih podataka za izabrani režim rada. Na kraju teme izvršena je primena kreiranog GUI-a na nekim značajnim primerima. Svrha je olakšano razumevanje i praćenje promena koje mogu nastati u samoj mašini. MATLAB je jako moćan programski jezik sa širokom primenom u tehničkim proračunima. Njegovi m-fajlovi pružaju stalnu mogućnost za nadgaradnju ali i prevođenje u druge programske jezike. Isto tako i kreirani GUI, i njegovi m fajlovi mogu se nadograditi sa brojnim karakteristikama koje odgovaraju opterećenju motora od praznog hoda do kratkog spoja. Samo neke od mogućih karakteristika su karakteristike koje pokazuju u zavisnost od struje statora, vrednosti brzine obrtanja, klizanja, korisne mehaničke snage, stepena iskorišćenja snage, momenta itd (pri konstantnom naponu i frekvenciji). Takođe se mogu izvršiti prilagođavanja, kako bi se pratio proces puštanja u rad i kočenja asinhrone mašine.
