Menggambar Konstruksi Tengah Kapal Midship Section General Cargo

Menggambar Konstruksi Tengah Kapal Midship Section

General Cargo ship Teknologi dan Rekayasa

Loading on ship Teknologi dan Rekayasa

demage Teknologi dan Rekayasa

Hull Component 1. Accomdation room 2. Wheel house 3. Fore Castle 4. Tower 5. Mast 6. Cran 7. Hatch way Teknologi dan Rekayasa

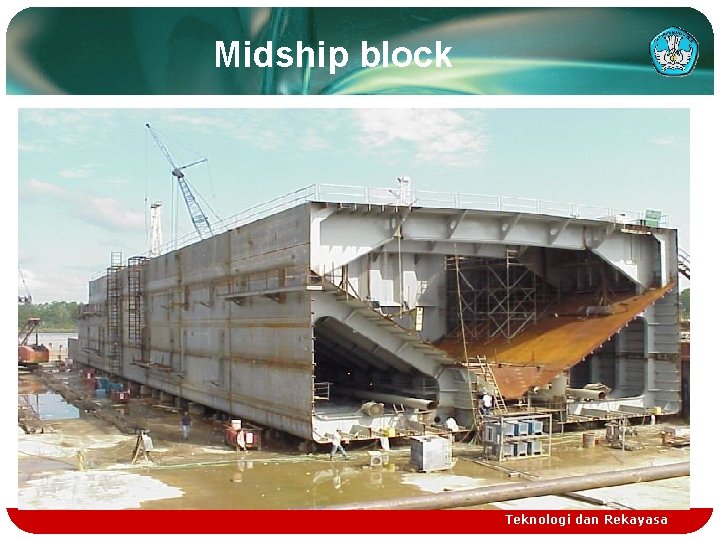

Midship block Teknologi dan Rekayasa

Midship section component 1. Deck beam 2. Frame 3. Margine plate 4. Inner bottom 5. Keel plate 6. Plate floor 7. Side sheel 8. Deck plate Teknologi dan Rekayasa

Midship Section Component Teknologi dan Rekayasa

Bottom Structure 1. Side shell 2. Bottom longitudinal 3. Frame & Bracket 4. Floor 5. Manhole 6. Inner Bottom 7. Bottom Teknologi dan Rekayasa

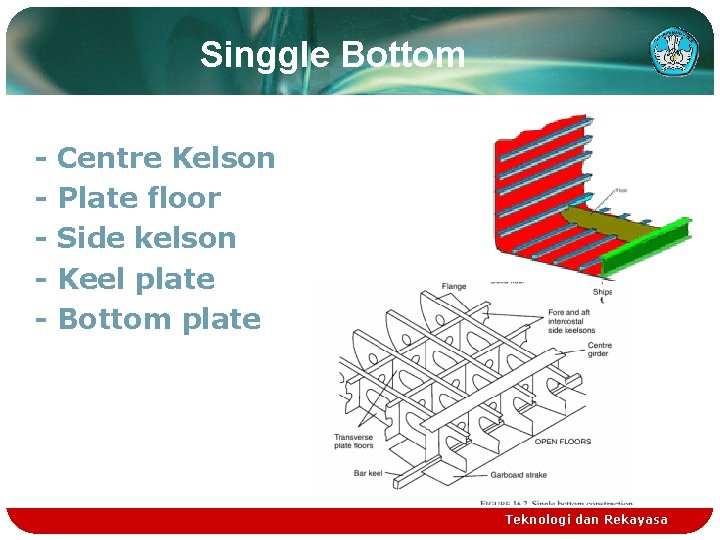

Singgle Bottom - Centre Kelson Plate floor Side kelson Keel plate Bottom plate Teknologi dan Rekayasa

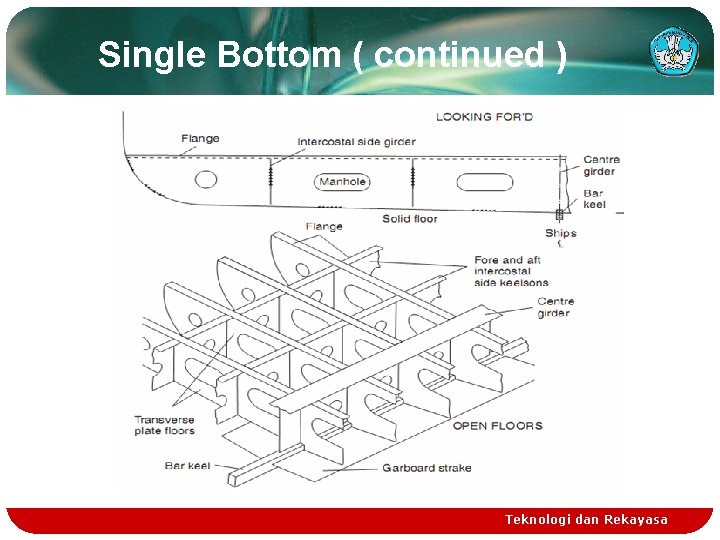

Single Bottom ( continued ) Teknologi dan Rekayasa

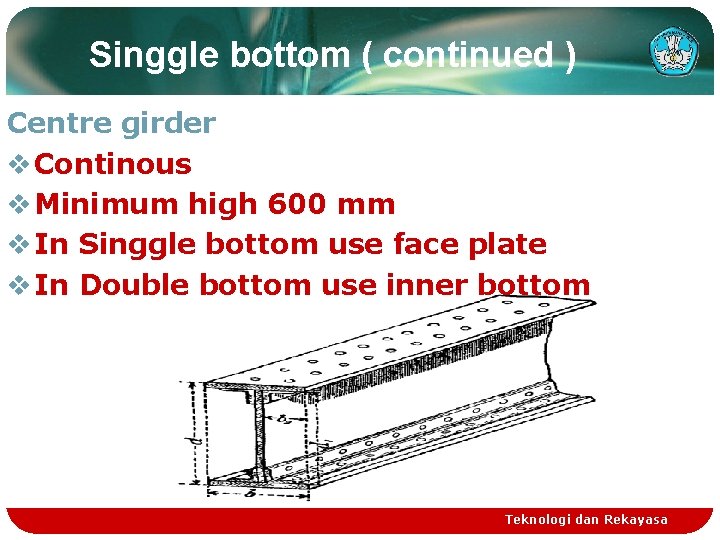

Singgle bottom ( continued ) Centre girder v Continous v Minimum high 600 mm v In Singgle bottom use face plate v In Double bottom use inner bottom Teknologi dan Rekayasa

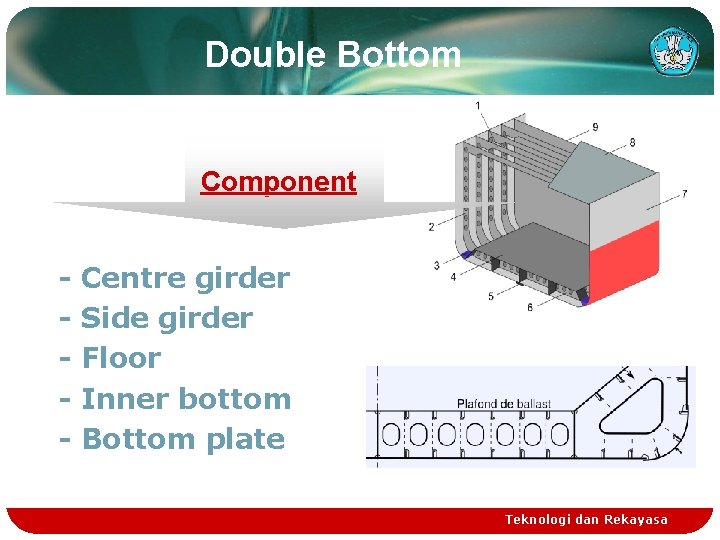

Double Bottom Component - Centre girder Side girder Floor Inner bottom Bottom plate Teknologi dan Rekayasa

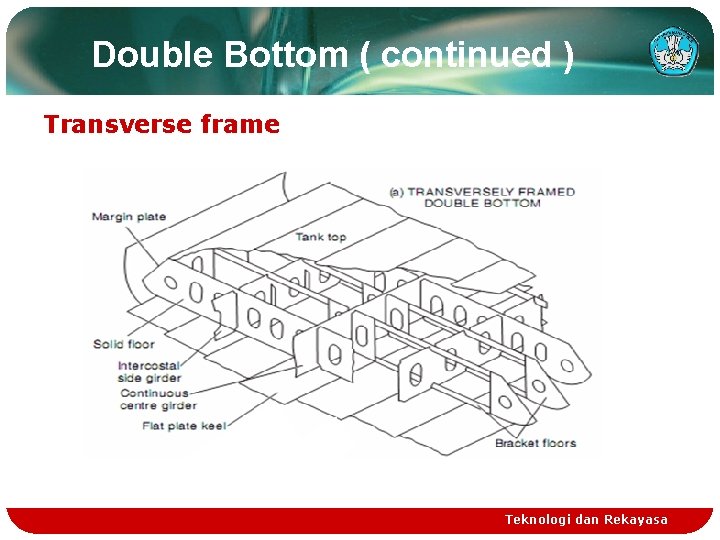

Double Bottom ( continued ) Transverse frame Teknologi dan Rekayasa

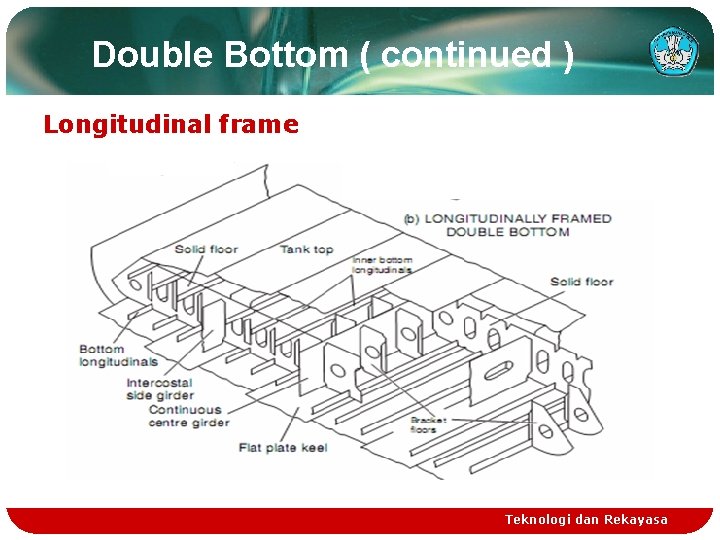

Double Bottom ( continued ) Longitudinal frame Teknologi dan Rekayasa

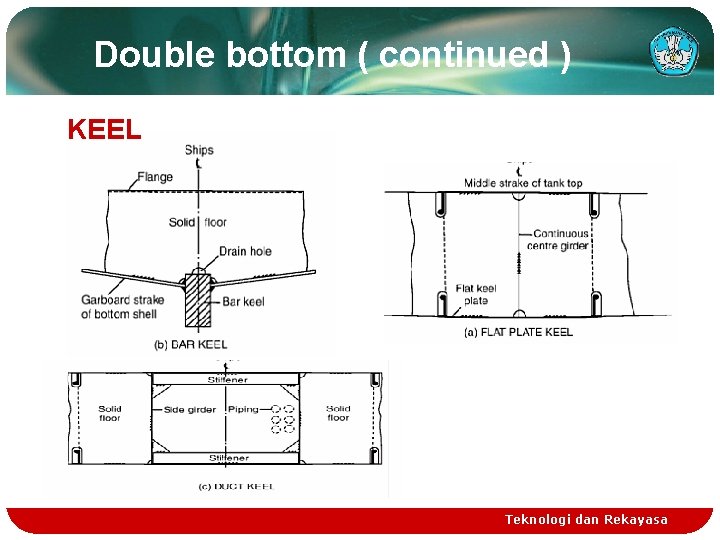

Double bottom ( continued ) KEEL Teknologi dan Rekayasa

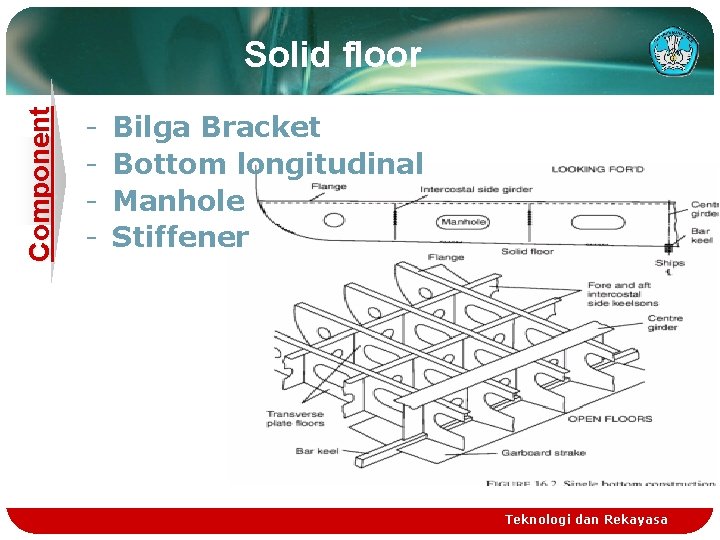

Component Solid floor - Bilga Bracket Bottom longitudinal Manhole Stiffener Teknologi dan Rekayasa

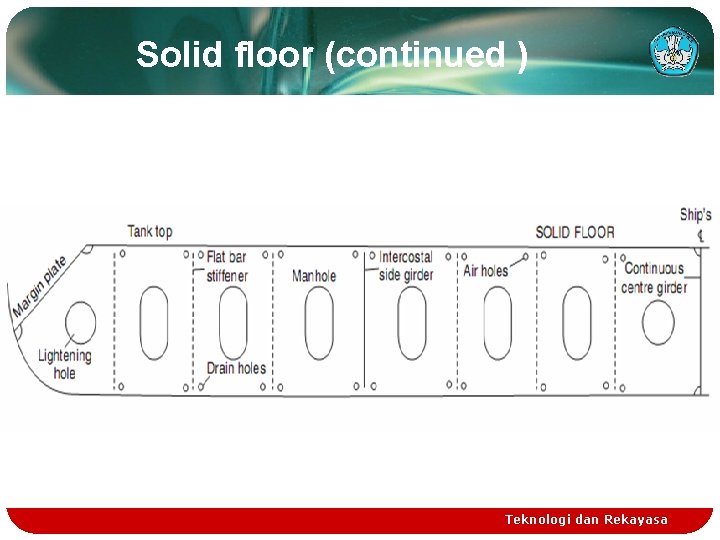

Solid floor (continued ) Teknologi dan Rekayasa

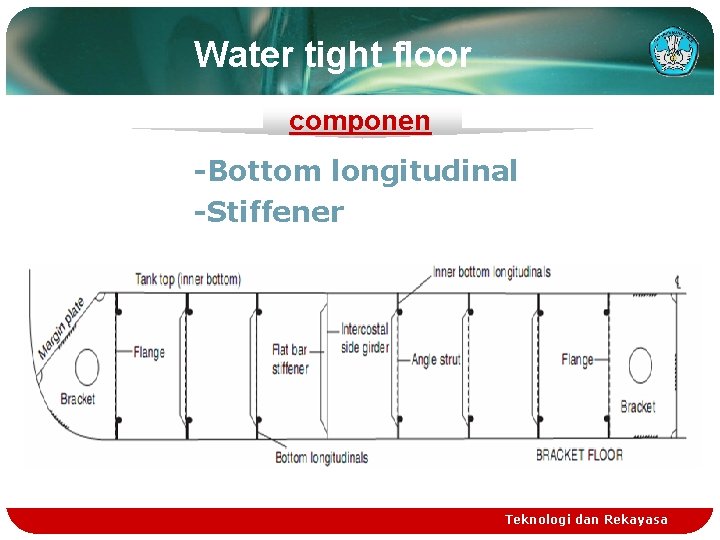

Water tight floor componen -Bottom longitudinal -Stiffener Teknologi dan Rekayasa

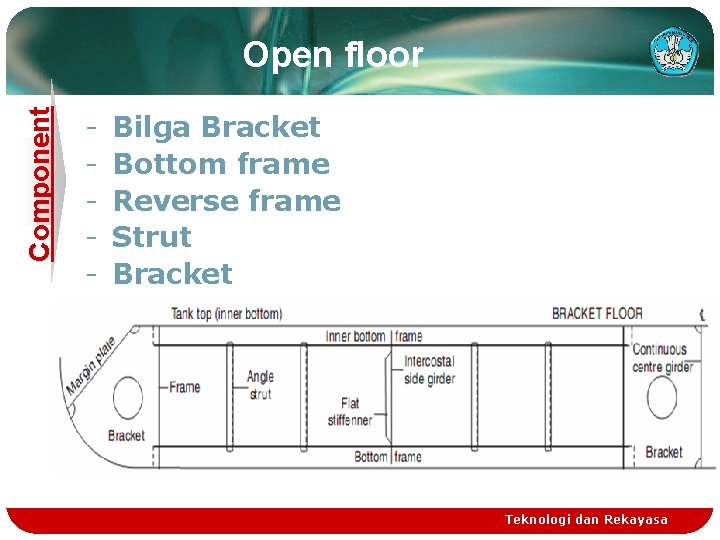

Component Open floor - Bilga Bracket Bottom frame Reverse frame Strut Bracket Teknologi dan Rekayasa

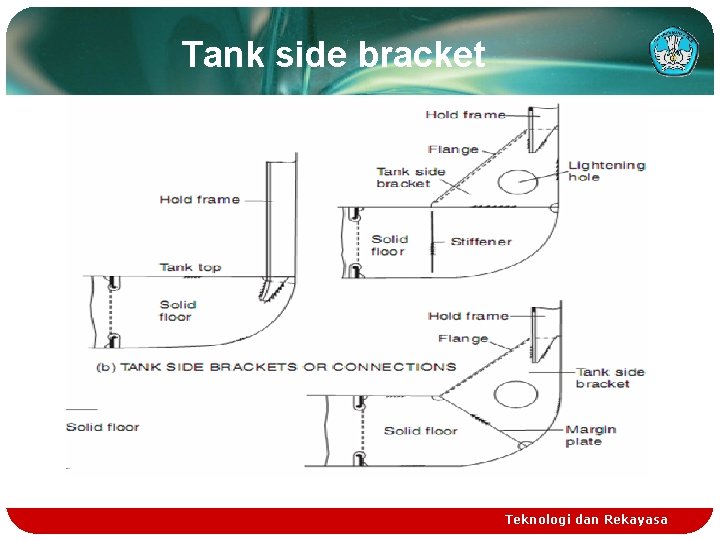

Tank side bracket Teknologi dan Rekayasa

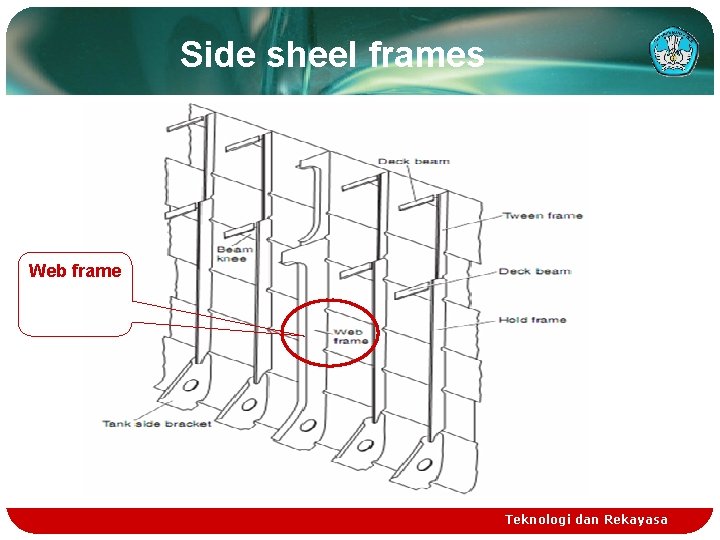

Side sheel frames Web frame Teknologi dan Rekayasa

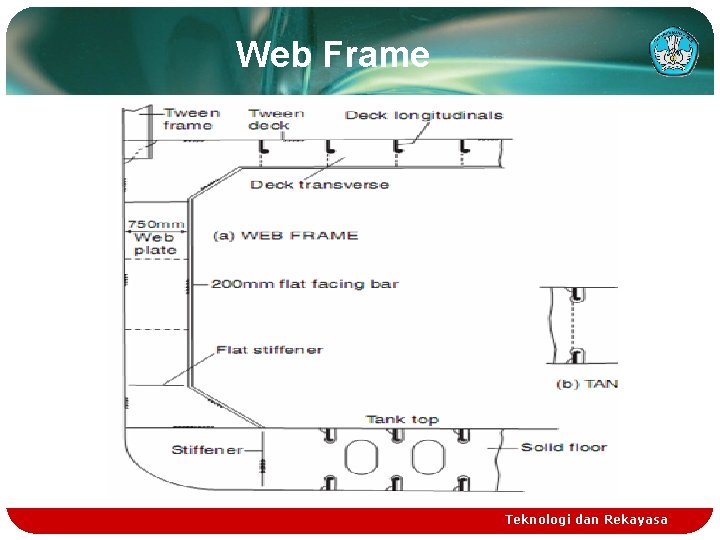

Web Frame Teknologi dan Rekayasa

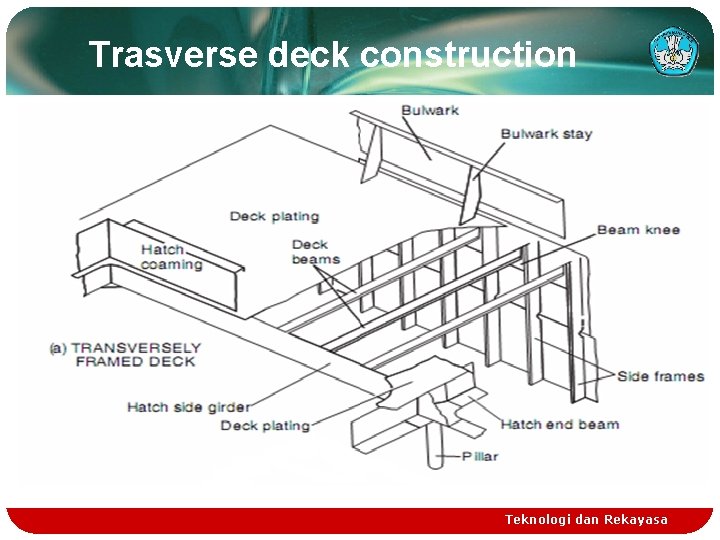

Trasverse deck construction Teknologi dan Rekayasa

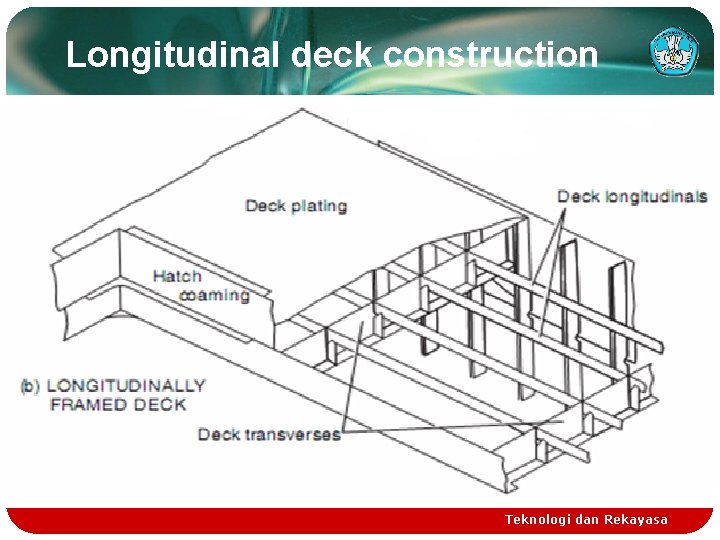

Longitudinal deck construction Teknologi dan Rekayasa

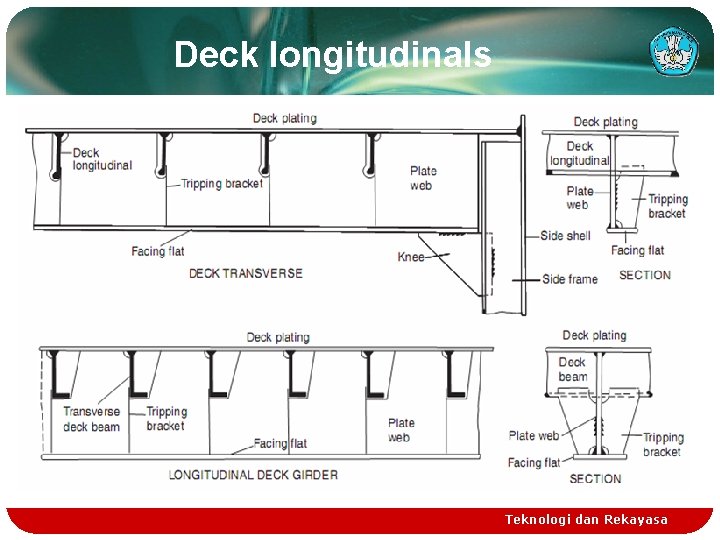

Deck longitudinals Teknologi dan Rekayasa

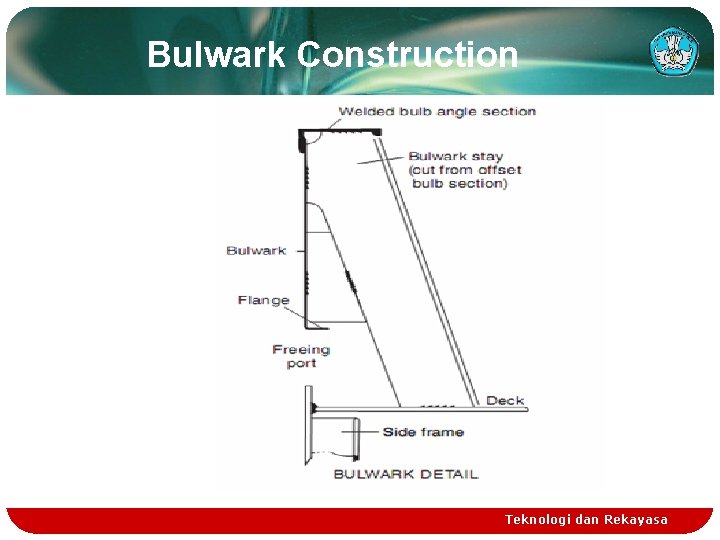

Bulwark Construction Teknologi dan Rekayasa

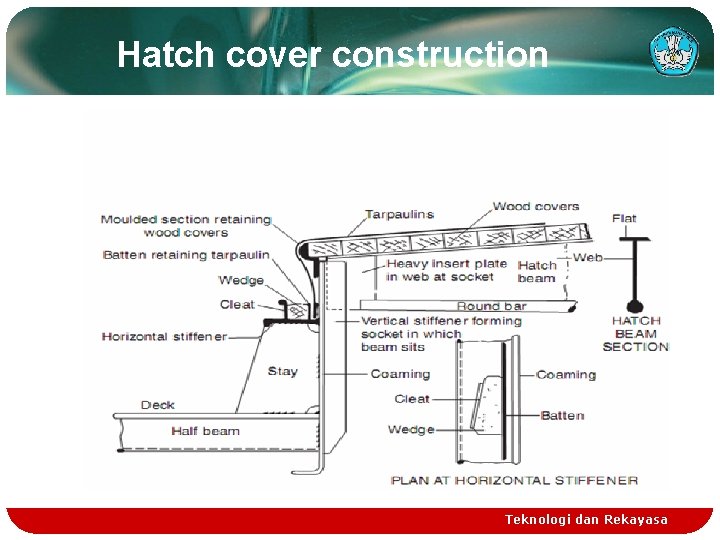

Hatch cover construction Teknologi dan Rekayasa

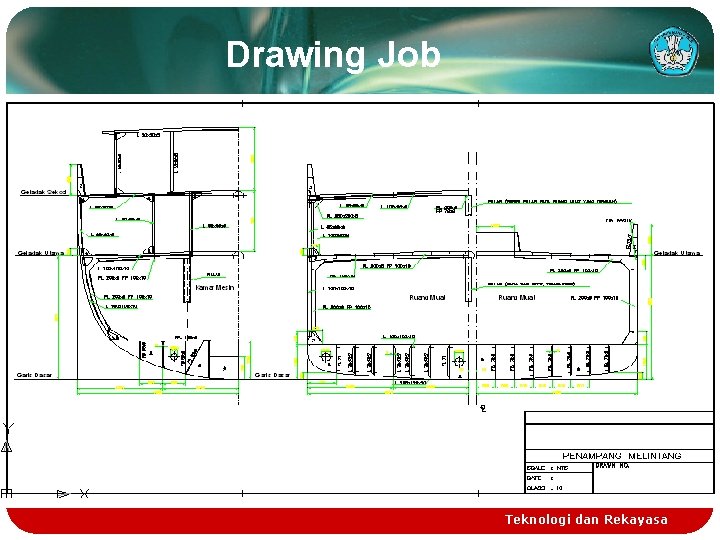

Drawing Job Teknologi dan Rekayasa
