MENGENAL PROSES GURDI DRILLING Proses Drilling sebagai proses

MENGENAL PROSES GURDI (DRILLING) Proses Drilling sebagai proses pembuatan lubang bulat dengan menggunakan mata bor (twist drill). Sedangkan proses bor (boring) adalah proses meluaskan/memperbesar lubang yang bisa dilakukan dengan batang bor (boring bar).

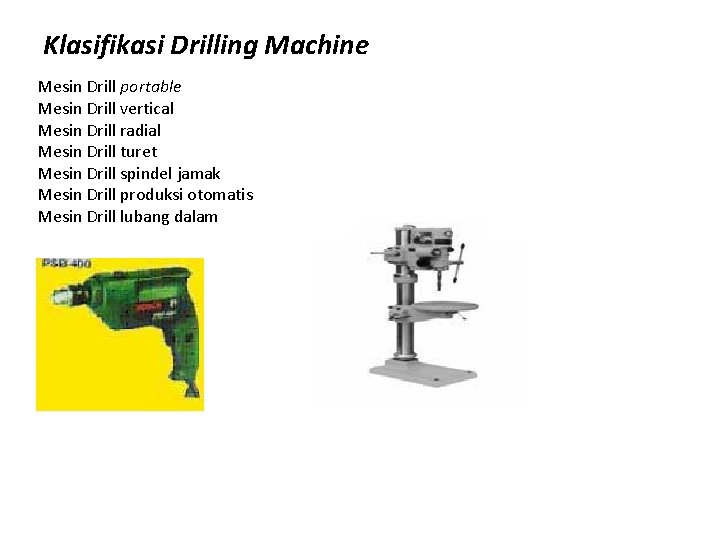

Klasifikasi Drilling Machine Mesin Drill portable Mesin Drill vertical Mesin Drill radial Mesin Drill turet Mesin Drill spindel jamak Mesin Drill produksi otomatis Mesin Drill lubang dalam

Parameter Proses Drilling Gerak makan (feed) Gerak makan bisa diperkirakan dengan rumus empiris :

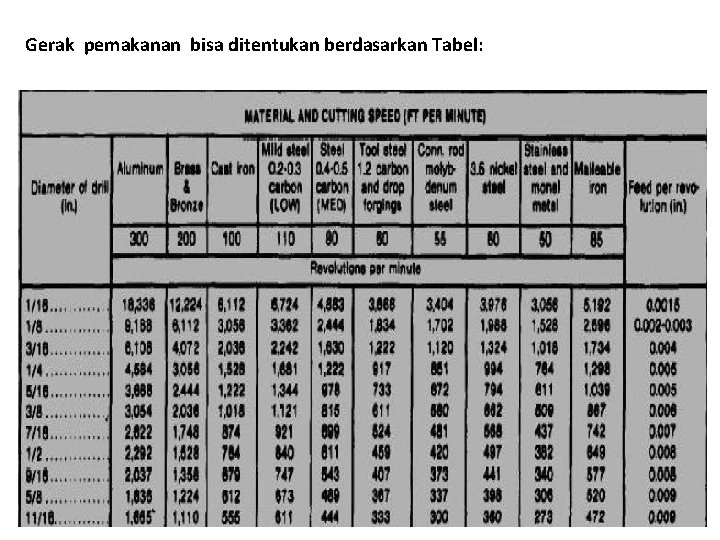

Gerak pemakanan bisa ditentukan berdasarkan Tabel:

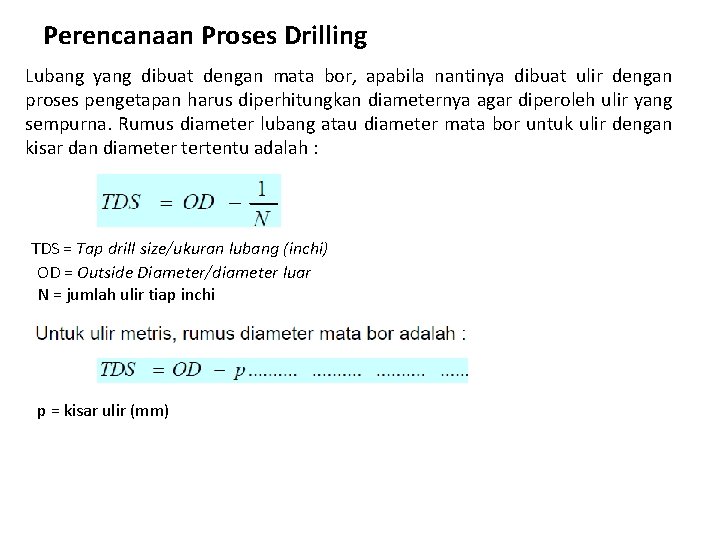

Perencanaan Proses Drilling Lubang yang dibuat dengan mata bor, apabila nantinya dibuat ulir dengan proses pengetapan harus diperhitungkan diameternya agar diperoleh ulir yang sempurna. Rumus diameter lubang atau diameter mata bor untuk ulir dengan kisar dan diameter tertentu adalah : TDS = Tap drill size/ukuran lubang (inchi) OD = Outside Diameter/diameter luar N = jumlah ulir tiap inchi p = kisar ulir (mm)

Perencanaan Proses Drilling Lubang yang dibuat dengan mata bor, apabila nantinya dibuat ulir dengan proses pengetapan harus diperhitungkan diameternya agar diperoleh ulir yang sempurna. Rumus diameter lubang atau diameter mata bor untuk ulir dengan kisar dan diameter tertentu adalah : TDS = Tap drill size/ukuran lubang (inchi) OD = Outside Diameter/diameter luar N = jumlah ulir tiap inchi p = kisar ulir (mm)

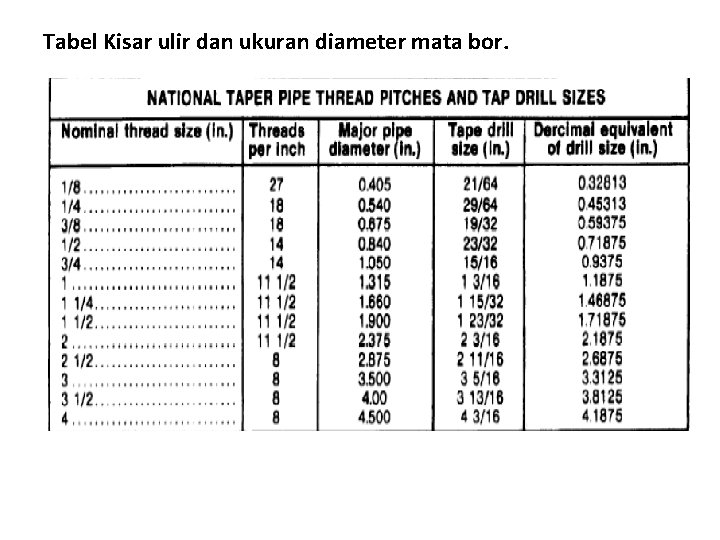

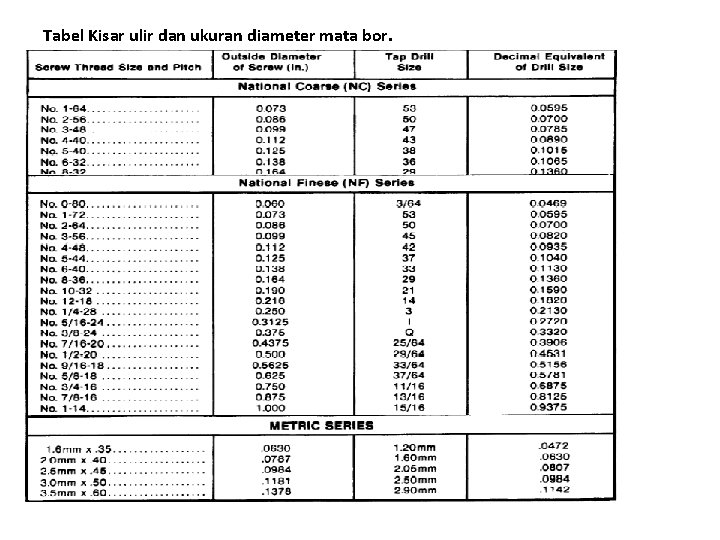

Tabel Kisar ulir dan ukuran diameter mata bor.

Tabel Kisar ulir dan ukuran diameter mata bor.

Tabel Kisar ulir dan ukuran diameter mata bor.
