MENGEBOR Untuk memulai pengeboran dengan menggunakan mesin bor

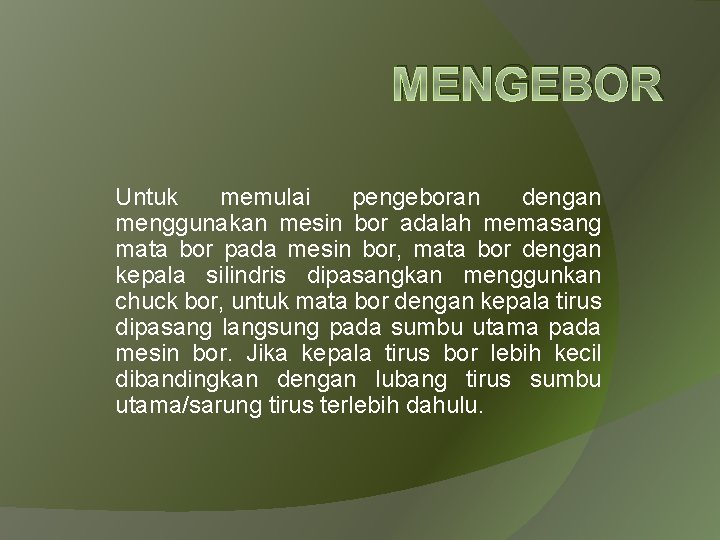

MENGEBOR Untuk memulai pengeboran dengan menggunakan mesin bor adalah memasang mata bor pada mesin bor, mata bor dengan kepala silindris dipasangkan menggunkan chuck bor, untuk mata bor dengan kepala tirus dipasang langsung pada sumbu utama pada mesin bor. Jika kepala tirus bor lebih kecil dibandingkan dengan lubang tirus sumbu utama/sarung tirus terlebih dahulu.

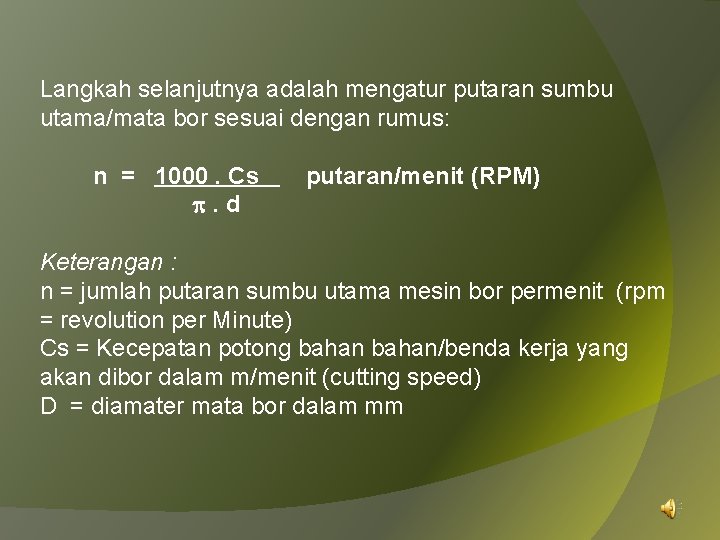

Langkah selanjutnya adalah mengatur putaran sumbu utama/mata bor sesuai dengan rumus: n = 1000. Cs putaran/menit (RPM) . d Keterangan : n = jumlah putaran sumbu utama mesin bor permenit (rpm = revolution per Minute) Cs = Kecepatan potong bahan/benda kerja yang akan dibor dalam m/menit (cutting speed) D = diamater mata bor dalam mm

ukuran bor Ukuran bor dibagi dalam : 1. milimeter; setiap kenaikan ukuran bertambah 0. 5 mm 2. Pecahan ; misalnya 3/16” , ¼” , 5/16” dst. Setiap kenaikan bertambah 1/64” 3. Nomor yaitu dari nomor 80 -1 dengan ukuran 0, 0135” – 0, 228”. 4. Abjad yaitu dari A – Z dengan ukuran 0, 234” – 0, 413”

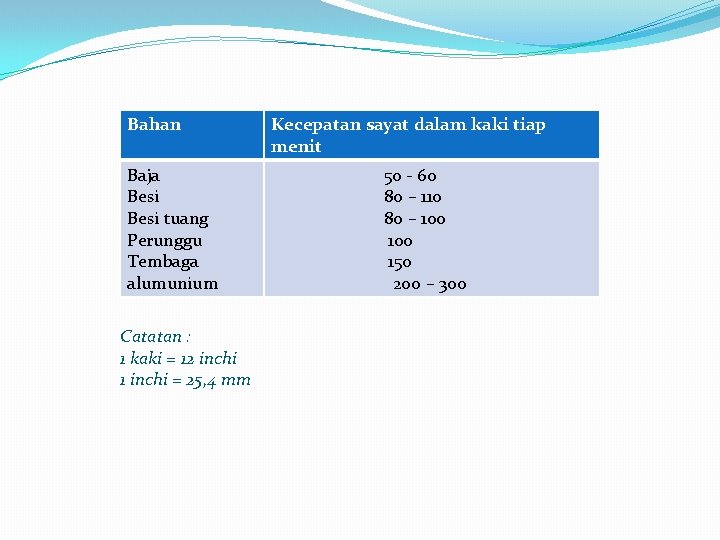

Bahan Baja Besi tuang Perunggu Tembaga alumunium Catatan : 1 kaki = 12 inchi 1 inchi = 25, 4 mm Kecepatan sayat dalam kaki tiap menit 50 - 60 80 – 110 80 – 100 150 200 – 300

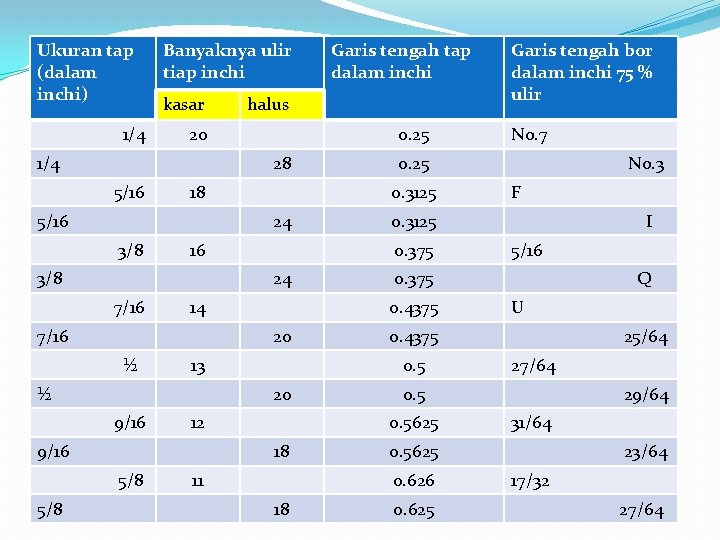

Ukuran tap (dalam inchi) 1/4 Banyaknya ulir tiap inchi kasar 0. 25 28 5/16 16 3/8 7/16 14 7/16 ½ 13 ½ 9/16 12 9/16 5/8 11 5/16 Q U 25/64 27/64 29/64 31/64 0. 5625 0. 626 18 I 0. 5625 18 F 0. 4375 0. 5 20 No. 3 0. 375 0. 4375 20 No. 7 0. 3125 0. 375 24 Garis tengah bor dalam inchi 75 % ulir 0. 25 0. 3125 24 3/8 5/8 halus 20 1/4 Garis tengah tap dalam inchi 0. 625 23/64 17/32 27/64

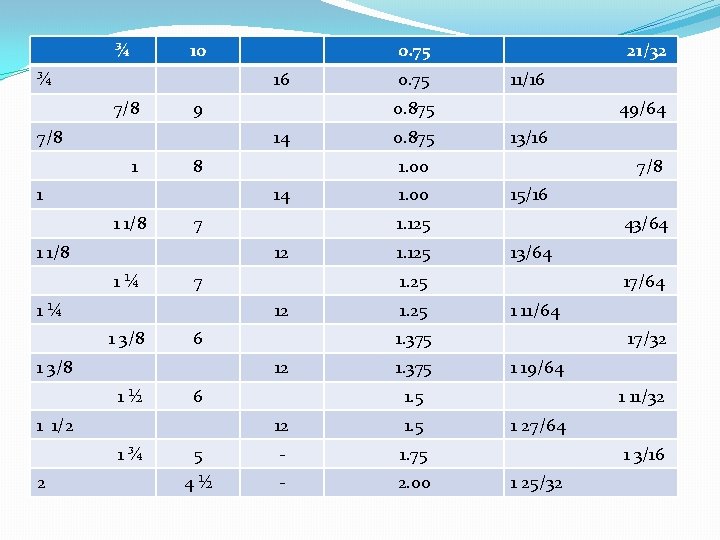

¾ 10 ¾ 16 7/8 9 7/8 8 1 7 1 1/8 7 1¼ 6 1 3/8 6 1 1/2 1¾ 1. 00 7/8 15/16 1. 125 43/64 1. 25 17/64 1 11/64 1. 375 12 1½ 13/16 1. 25 12 1 3/8 0. 875 49/64 1. 125 12 1¼ 11/16 1. 00 14 1 1/8 0. 75 21/32 0. 875 14 1 2 0. 75 1. 375 17/32 1 19/64 1. 5 12 1. 5 5 - 1. 75 4½ - 2. 00 1 11/32 1 27/64 1 3/16 1 25/32

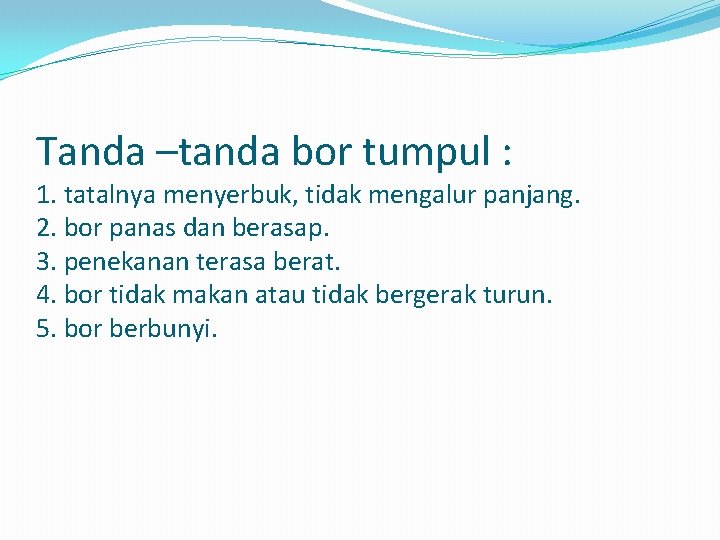

Tanda –tanda bor tumpul : 1. tatalnya menyerbuk, tidak mengalur panjang. 2. bor panas dan berasap. 3. penekanan terasa berat. 4. bor tidak makan atau tidak bergerak turun. 5. bor berbunyi.

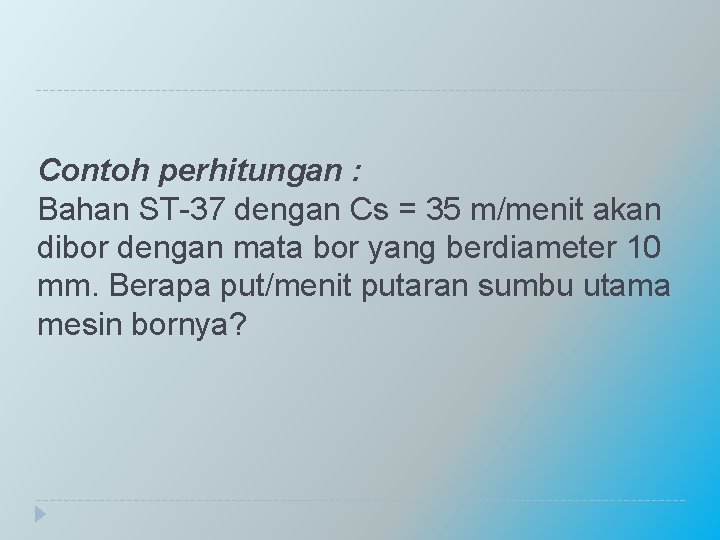

Contoh perhitungan : Bahan ST-37 dengan Cs = 35 m/menit akan dibor dengan mata bor yang berdiameter 10 mm. Berapa put/menit putaran sumbu utama mesin bornya?

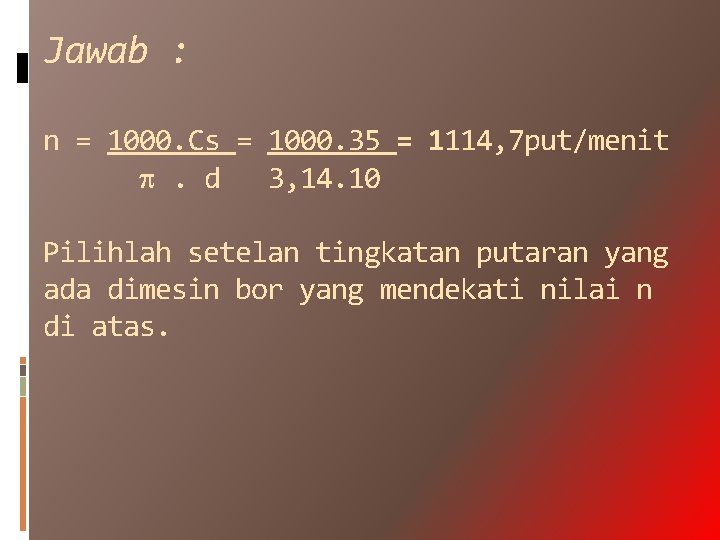

Jawab : n = 1000. Cs = 1000. 35 = 1114, 7 put/menit . d 3, 14. 10 Pilihlah setelan tingkatan putaran yang ada dimesin bor yang mendekati nilai n di atas.

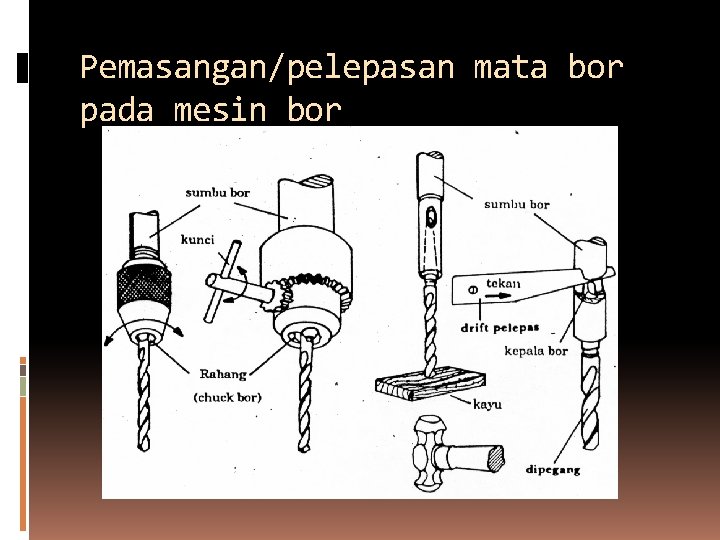

Pemasangan/pelepasan mata bor pada mesin bor

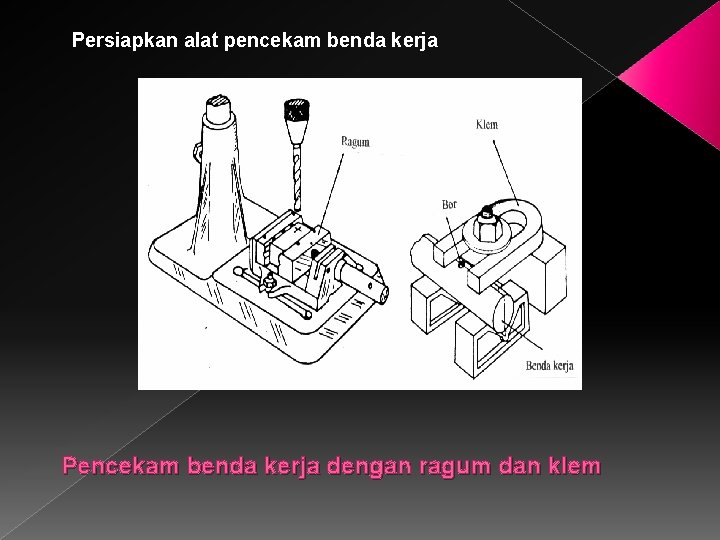

Persiapkan alat pencekam benda kerja Pencekam benda kerja dengan ragum dan klem

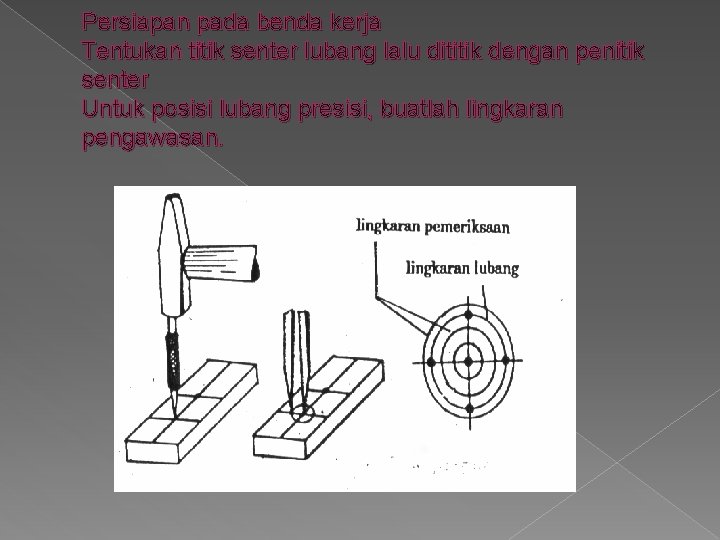

Persiapan pada benda kerja Tentukan titik senter lubang lalu dititik dengan penitik senter Untuk posisi lubang presisi, buatlah lingkaran pengawasan.

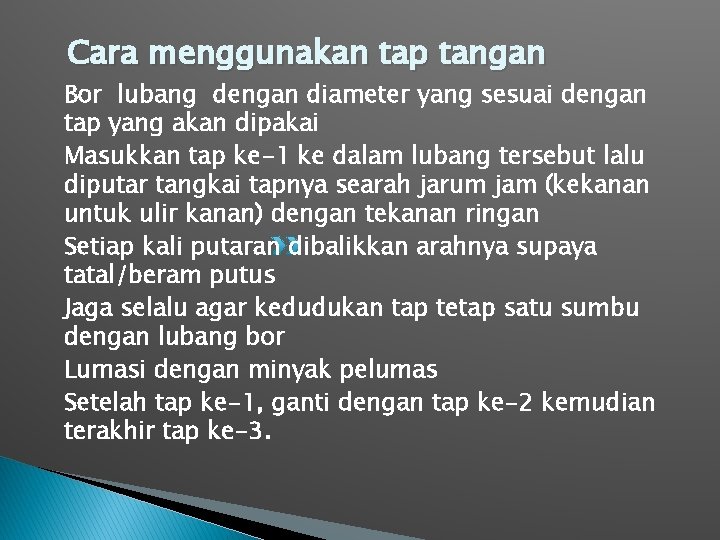

Cara menggunakan tap tangan Bor lubang dengan diameter yang sesuai dengan tap yang akan dipakai Masukkan tap ke-1 ke dalam lubang tersebut lalu diputar tangkai tapnya searah jarum jam (kekanan untuk ulir kanan) dengan tekanan ringan Setiap kali putaran dibalikkan arahnya supaya tatal/beram putus Jaga selalu agar kedudukan tap tetap satu sumbu dengan lubang bor Lumasi dengan minyak pelumas Setelah tap ke-1, ganti dengan tap ke-2 kemudian terakhir tap ke-3.

Urutan Tap

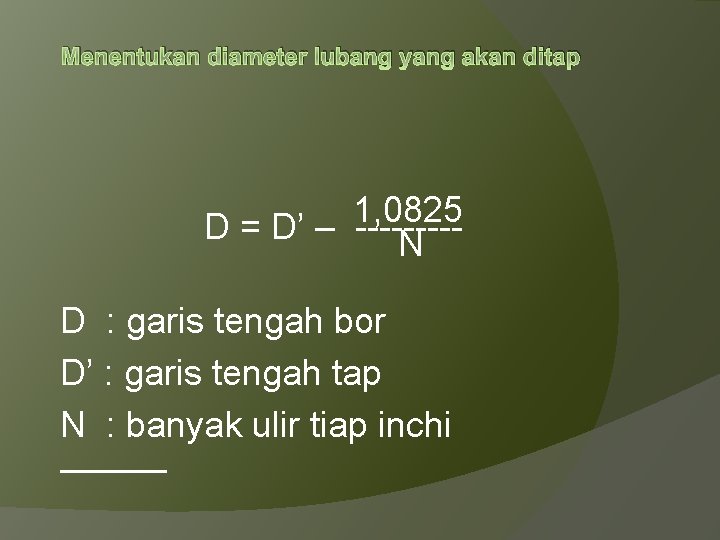

Menentukan diameter lubang yang akan ditap 1, 0825 D = D’ – ---- N D : garis tengah bor D’ : garis tengah tap N : banyak ulir tiap inchi

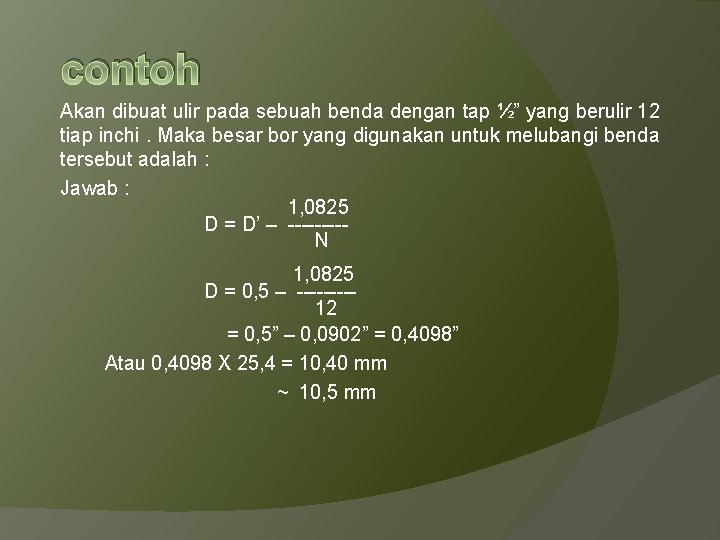

contoh Akan dibuat ulir pada sebuah benda dengan tap ½” yang berulir 12 tiap inchi. Maka besar bor yang digunakan untuk melubangi benda tersebut adalah : Jawab : 1, 0825 D = D’ – ---- N 1, 0825 D = 0, 5 – ---- 12 = 0, 5” – 0, 0902” = 0, 4098” Atau 0, 4098 X 25, 4 = 10, 40 mm ~ 10, 5 mm

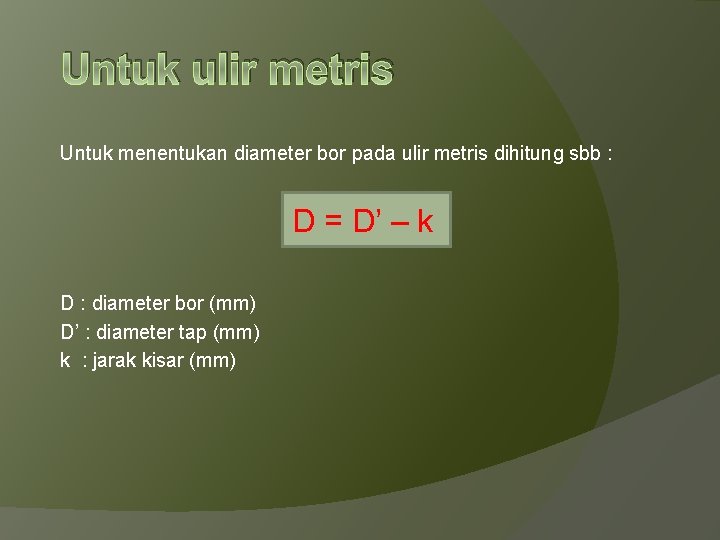

Untuk ulir metris Untuk menentukan diameter bor pada ulir metris dihitung sbb : D = D’ – k D : diameter bor (mm) D’ : diameter tap (mm) k : jarak kisar (mm)

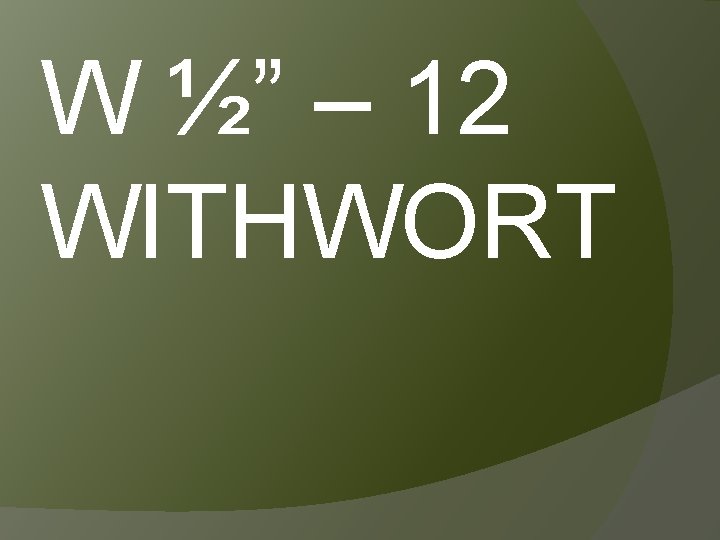

W ½” – 12 WITHWORT

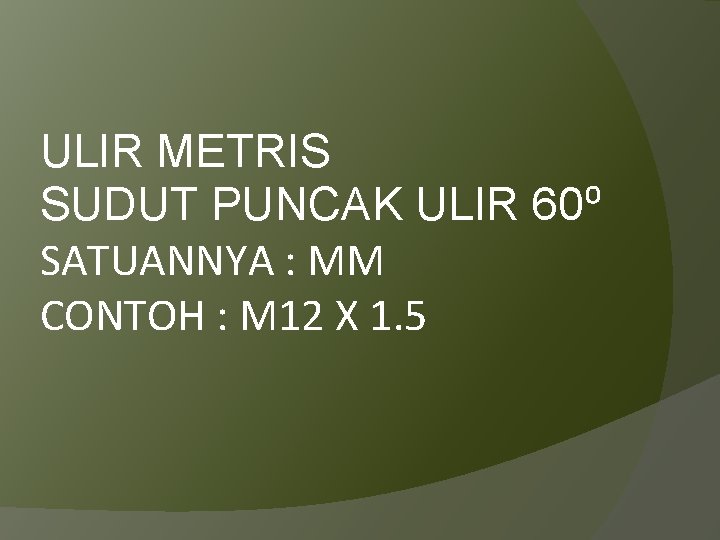

ULIR METRIS SUDUT PUNCAK ULIR 60⁰ SATUANNYA : MM CONTOH : M 12 X 1. 5

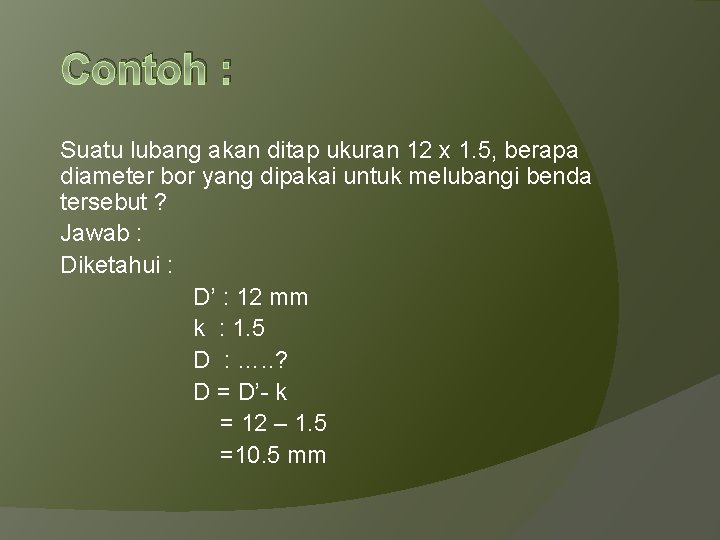

Contoh : Suatu lubang akan ditap ukuran 12 x 1. 5, berapa diameter bor yang dipakai untuk melubangi benda tersebut ? Jawab : Diketahui : D’ : 12 mm k : 1. 5 D : …. . ? D = D’- k = 12 – 1. 5 =10. 5 mm

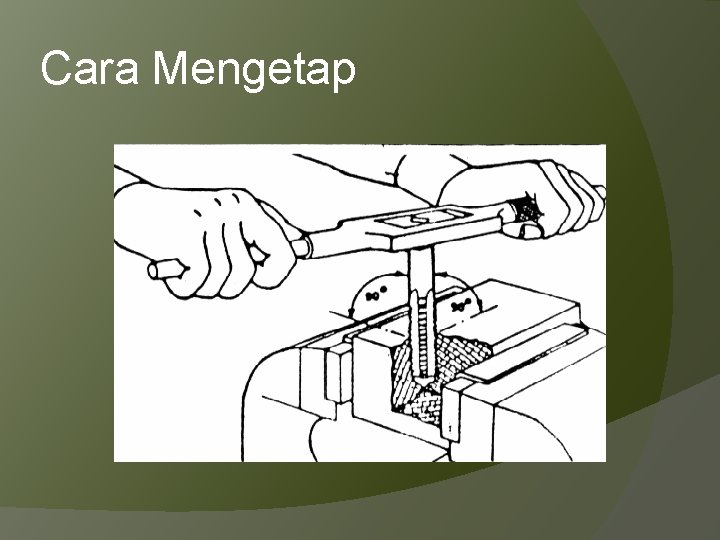

Cara Mengetap

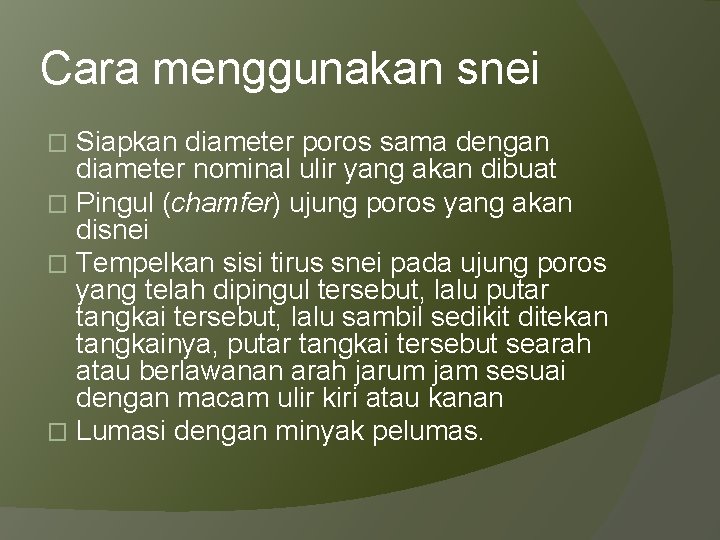

Cara menggunakan snei Siapkan diameter poros sama dengan diameter nominal ulir yang akan dibuat � Pingul (chamfer) ujung poros yang akan disnei � Tempelkan sisi tirus snei pada ujung poros yang telah dipingul tersebut, lalu putar tangkai tersebut, lalu sambil sedikit ditekan tangkainya, putar tangkai tersebut searah atau berlawanan arah jarum jam sesuai dengan macam ulir kiri atau kanan � Lumasi dengan minyak pelumas. �

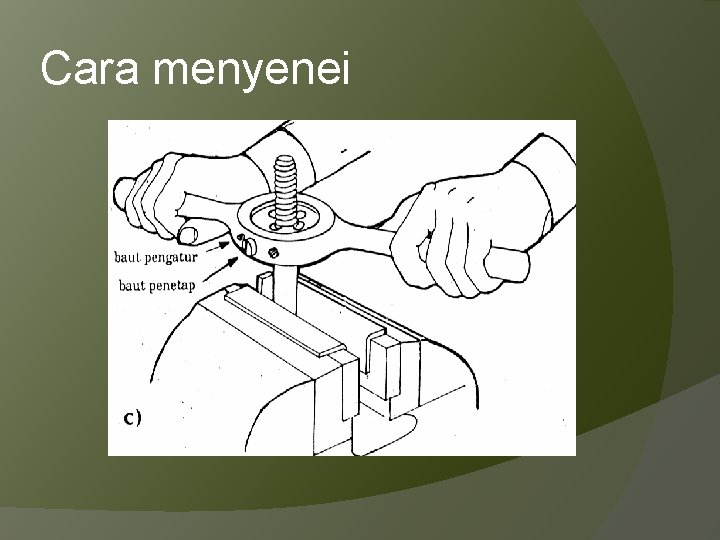

Cara menyenei

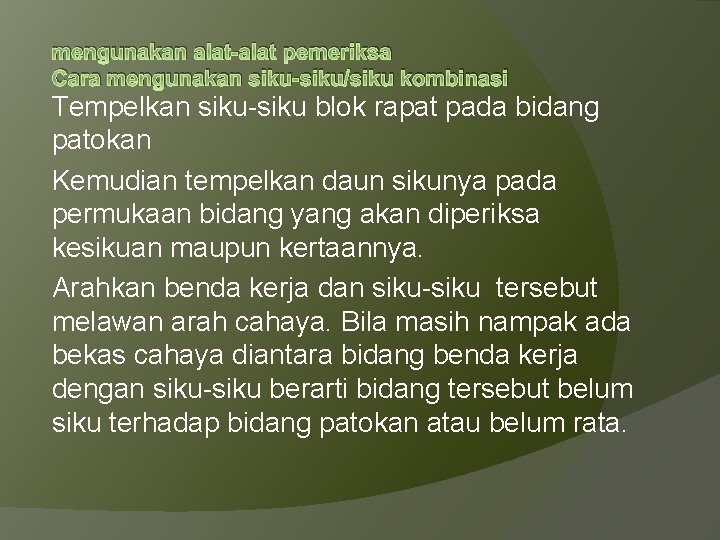

mengunakan alat-alat pemeriksa Cara mengunakan siku-siku/siku kombinasi Tempelkan siku-siku blok rapat pada bidang patokan Kemudian tempelkan daun sikunya pada permukaan bidang yang akan diperiksa kesikuan maupun kertaannya. Arahkan benda kerja dan siku-siku tersebut melawan arah cahaya. Bila masih nampak ada bekas cahaya diantara bidang benda kerja dengan siku-siku berarti bidang tersebut belum siku terhadap bidang patokan atau belum rata.

Tidak serius

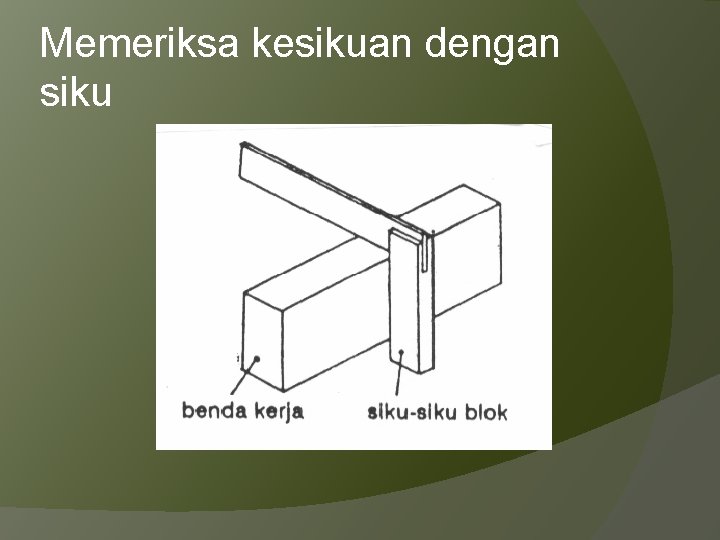

Memeriksa kesikuan dengan siku

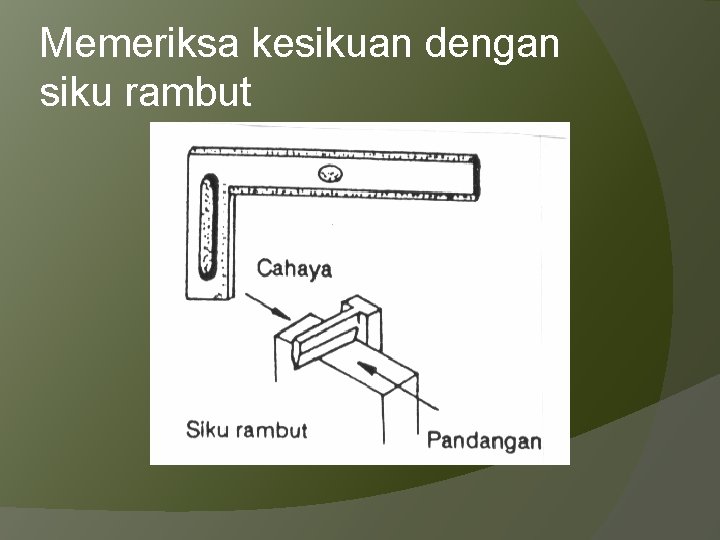

Memeriksa kesikuan dengan siku rambut

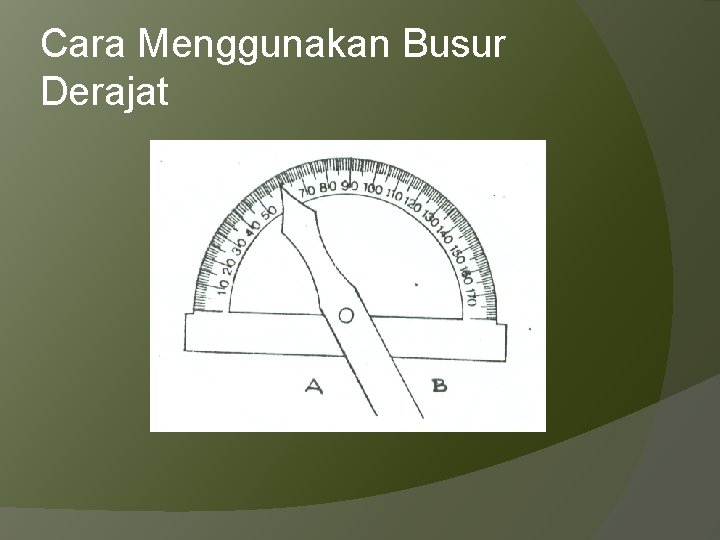

Cara Menggunakan Busur Derajat

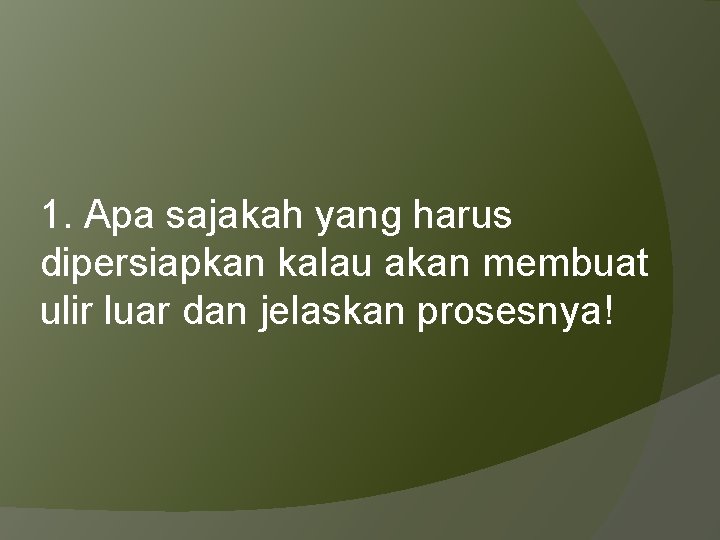

1. Apa sajakah yang harus dipersiapkan kalau akan membuat ulir luar dan jelaskan prosesnya!

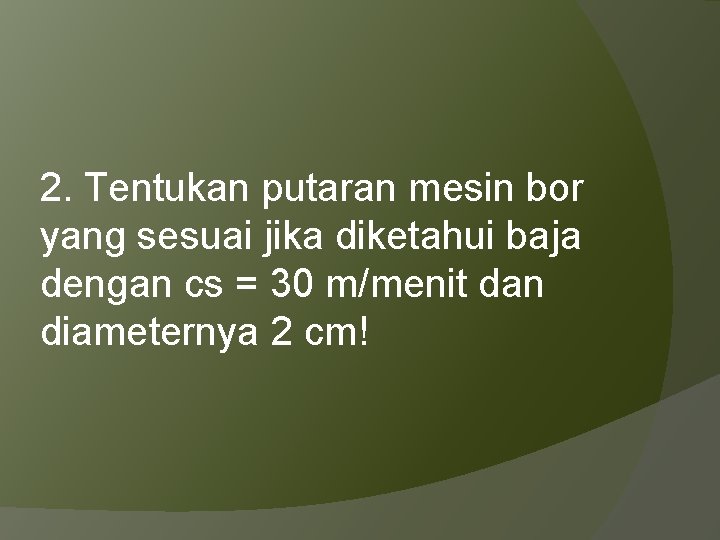

2. Tentukan putaran mesin bor yang sesuai jika diketahui baja dengan cs = 30 m/menit dan diameternya 2 cm!

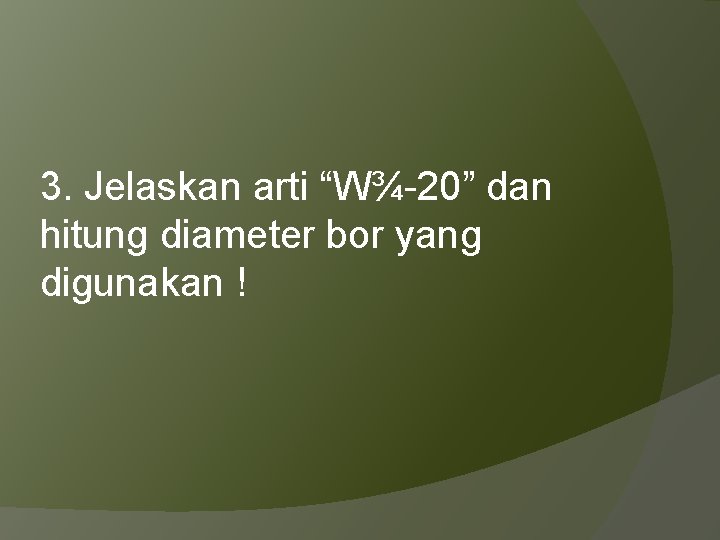

3. Jelaskan arti “W¾-20” dan hitung diameter bor yang digunakan !

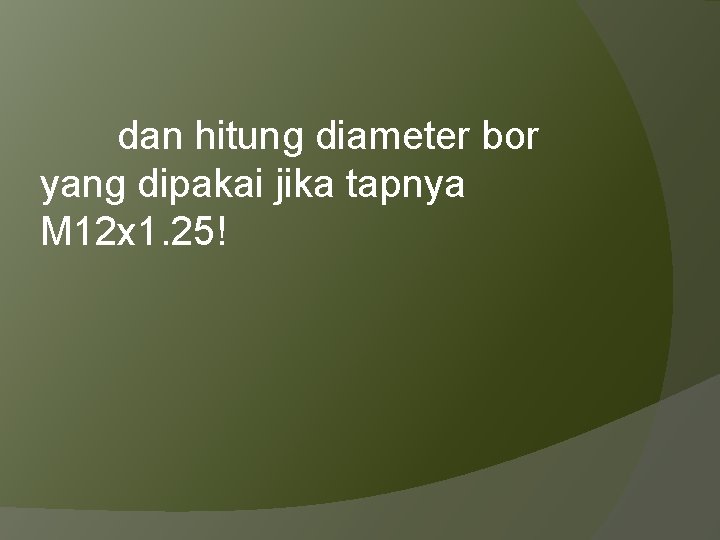

dan hitung diameter bor yang dipakai jika tapnya M 12 x 1. 25!
