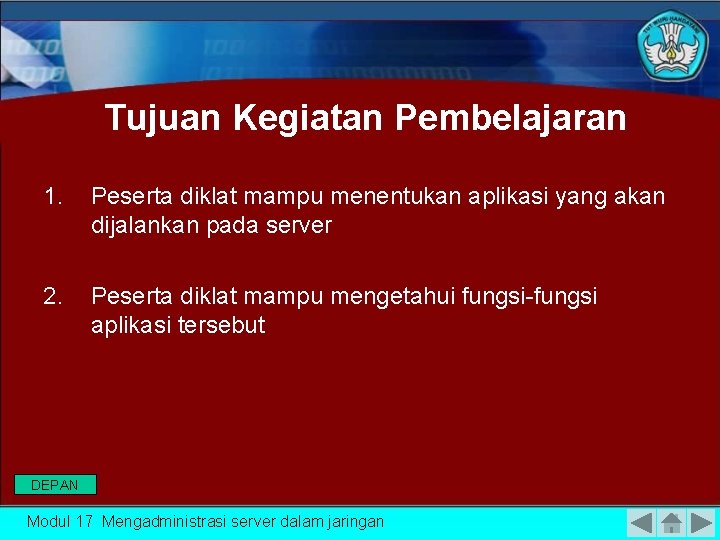

Tujuan Kegiatan Pembelajaran 1. Peserta diklat mampu menentukan aplikasi yang akan dijalankan pada server 2. Peserta diklat mampu mengetahui fungsi-fungsi aplikasi tersebut DEPAN Modul 17 Mengadministrasi server dalam jaringan

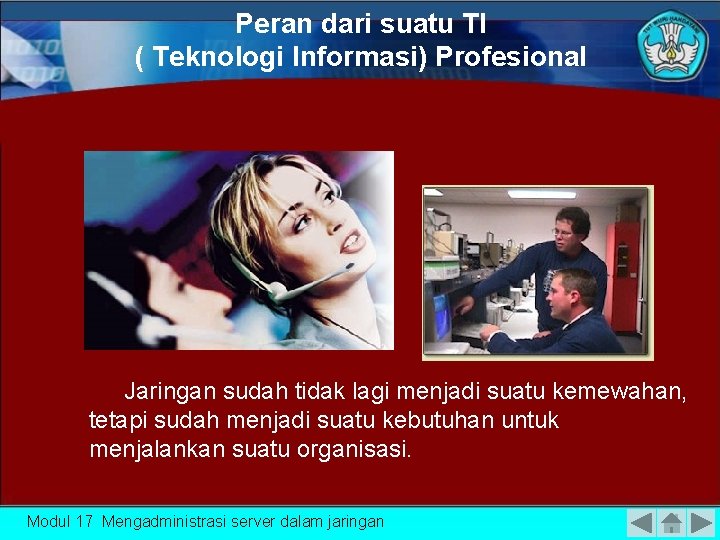

Peran dari suatu TI ( Teknologi Informasi) Profesional Jaringan sudah tidak lagi menjadi suatu kemewahan, tetapi sudah menjadi suatu kebutuhan untuk menjalankan suatu organisasi. Modul 17 Mengadministrasi server dalam jaringan

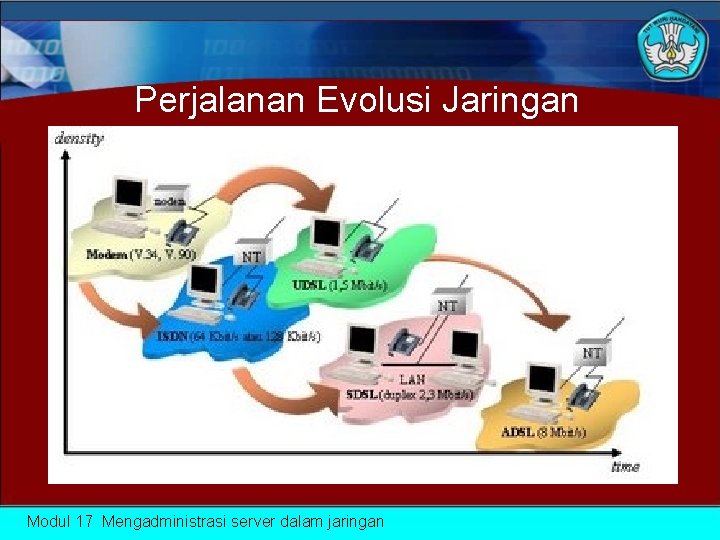

Perjalanan Evolusi Jaringan Modul 17 Mengadministrasi server dalam jaringan

Pengertian Mengadministrasi server dalam jaringan adalah suatu bentuk pekerjaan yang dilakukan oleh administrator jaringan yang mempunyai tugas untuk membuat server, mengelola jaringan yang tersambung dengan server, memonitor jaringan, dan juga mengamankan transfer data dalam jaringan tersebut. Modul 17 Mengadministrasi server dalam jaringan

Langkah-langkah yang dilakukan administrator : Memilih aplikasi untuk server, Memilih sistem operasi untuk jaringan, Memilih komponen server, Menetapkan spesifikasi server, Membangun dan mengkonfigurasi server, Menguji server, Memonitor kinerja jaringan. Modul 17 Mengadministrasi server dalam jaringan

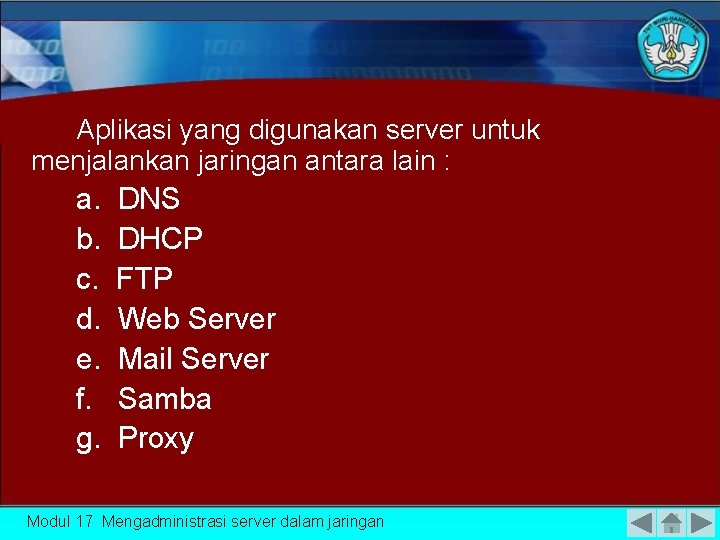

Aplikasi yang digunakan server untuk menjalankan jaringan antara lain : a. b. c. d. e. f. g. DNS DHCP FTP Web Server Mail Server Samba Proxy Modul 17 Mengadministrasi server dalam jaringan

MENGADMINISTRASI SERVER DALAM JARINGAN MEMILIH SISTEM OPERASI UNTUK JARINGAN DEPAN

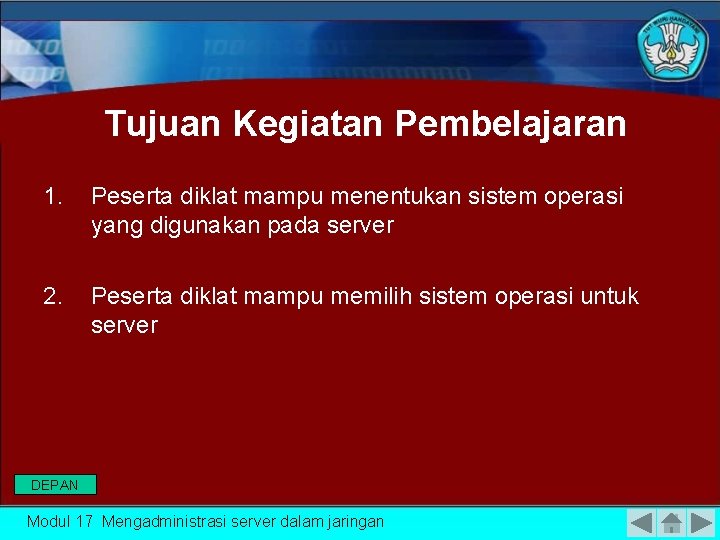

Tujuan Kegiatan Pembelajaran 1. Peserta diklat mampu menentukan sistem operasi yang digunakan pada server 2. Peserta diklat mampu memilih sistem operasi untuk server DEPAN Modul 17 Mengadministrasi server dalam jaringan

Sistem operasi yang sering digunakan dalam sebuah jaringan adalah Microsoft Windows, Linux, Unix, dan Apple Macintosh. Modul 17 Mengadministrasi server dalam jaringan

Namun untuk kali ini kita akan membuat sebuah jaringan server menggunakan sistem operasi LINUX, Mengapa memilih sistem operasi linux ? • Linux bersifat freeware/shareware, • Kita tidak membutuhkan lisensi jika akan menginstall linux, • Kita dapat menentukan aplikasi yang akan kita install pada server yang telah kita buat, dll. Modul 17 Mengadministrasi server dalam jaringan

MENGADMINISTRASI SERVER DALAM JARINGAN MEMILIH KOMPONEN SERVER DEPAN

Tujuan Kegiatan Pembelajaran 1. Peserta diklat mampu menentukan komponen yang akan digunakan pada server 2. Peserta diklat mampu mengetahui fungsi-fungsi komponen-komponen tersebut DEPAN Modul 17 Mengadministrasi server dalam jaringan

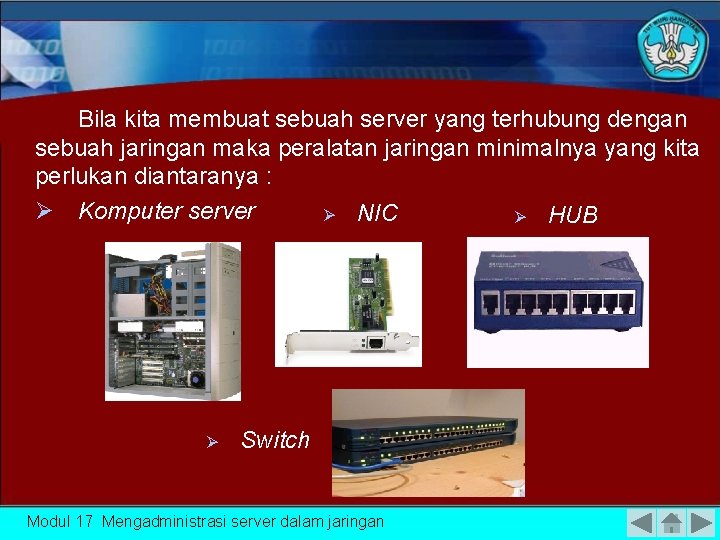

Bila kita membuat sebuah server yang terhubung dengan sebuah jaringan maka peralatan jaringan minimalnya yang kita perlukan diantaranya : Komputer server NIC HUB Switch Modul 17 Mengadministrasi server dalam jaringan

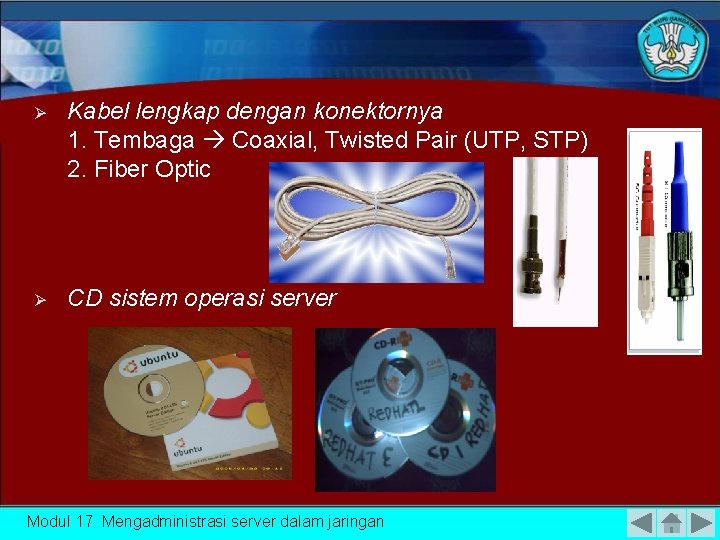

Kabel lengkap dengan konektornya 1. Tembaga Coaxial, Twisted Pair (UTP, STP) 2. Fiber Optic CD sistem operasi server Modul 17 Mengadministrasi server dalam jaringan

MENGADMINISTRASI SERVER DALAM JARINGAN MENETAPKAN SPESIFIKASI SERVER DEPAN

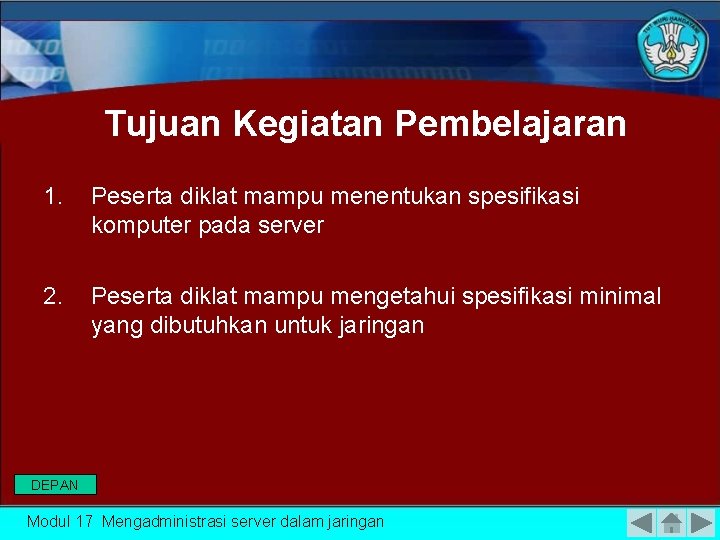

Tujuan Kegiatan Pembelajaran 1. Peserta diklat mampu menentukan spesifikasi komputer pada server 2. Peserta diklat mampu mengetahui spesifikasi minimal yang dibutuhkan untuk jaringan DEPAN Modul 17 Mengadministrasi server dalam jaringan

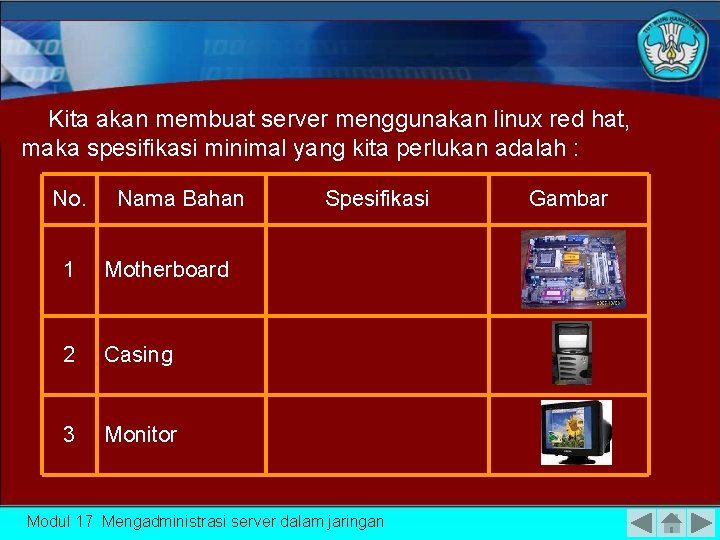

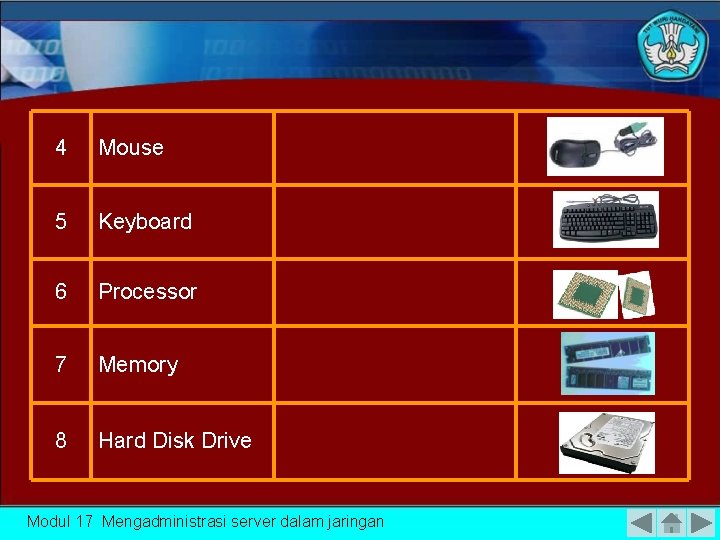

Kita akan membuat server menggunakan linux red hat, maka spesifikasi minimal yang kita perlukan adalah : No. Nama Bahan 1 Motherboard 2 Casing 3 Monitor Spesifikasi Modul 17 Mengadministrasi server dalam jaringan Gambar

4 Mouse 5 Keyboard 6 Processor 7 Memory 8 Hard Disk Drive Modul 17 Mengadministrasi server dalam jaringan

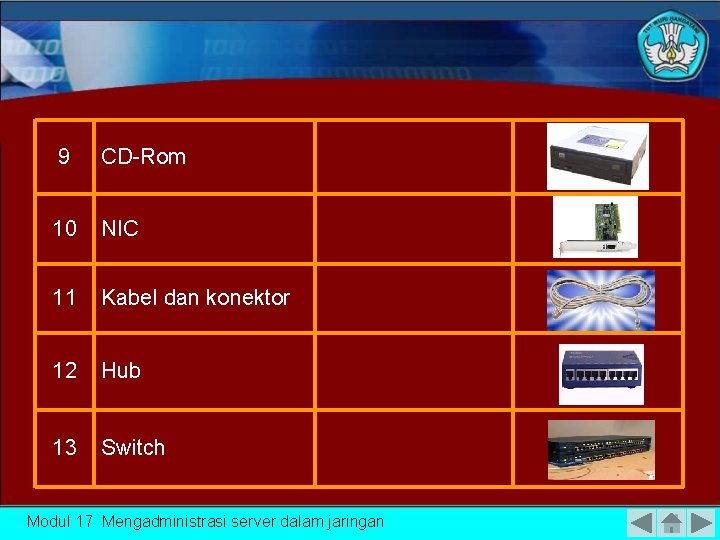

9 CD-Rom 10 NIC 11 Kabel dan konektor 12 Hub 13 Switch Modul 17 Mengadministrasi server dalam jaringan

MENGADMINISTRASI SERVER DALAM JARINGAN MEMBANGUN DAN MENGKONFIGURASI SERVER DEPAN

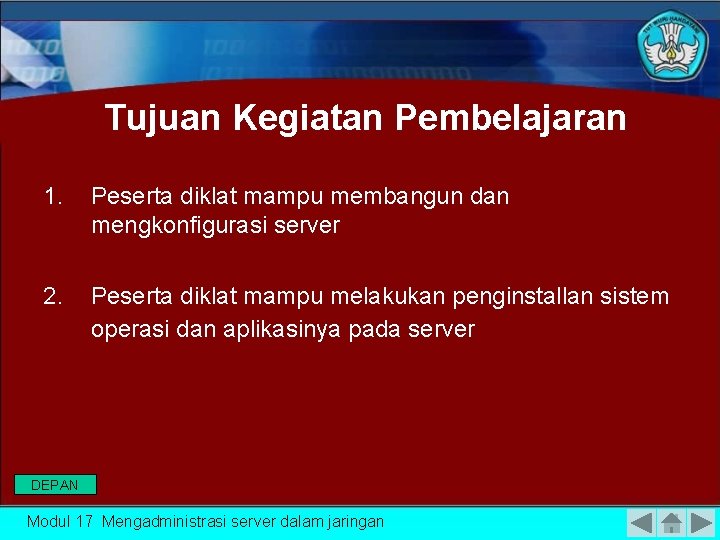

Tujuan Kegiatan Pembelajaran 1. Peserta diklat mampu membangun dan mengkonfigurasi server 2. Peserta diklat mampu melakukan penginstallan sistem operasi dan aplikasinya pada server DEPAN Modul 17 Mengadministrasi server dalam jaringan

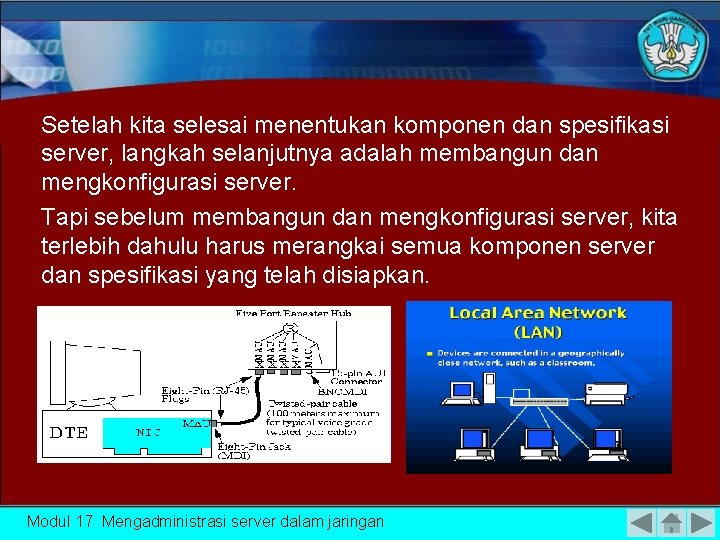

Setelah kita selesai menentukan komponen dan spesifikasi server, langkah selanjutnya adalah membangun dan mengkonfigurasi server. Tapi sebelum membangun dan mengkonfigurasi server, kita terlebih dahulu harus merangkai semua komponen server dan spesifikasi yang telah disiapkan. Modul 17 Mengadministrasi server dalam jaringan

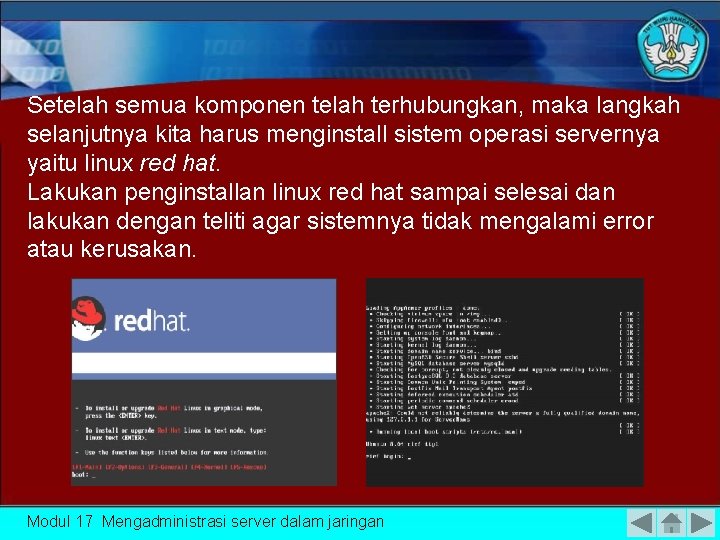

Setelah semua komponen telah terhubungkan, maka langkah selanjutnya kita harus menginstall sistem operasi servernya yaitu linux red hat. Lakukan penginstallan linux red hat sampai selesai dan lakukan dengan teliti agar sistemnya tidak mengalami error atau kerusakan. Modul 17 Mengadministrasi server dalam jaringan

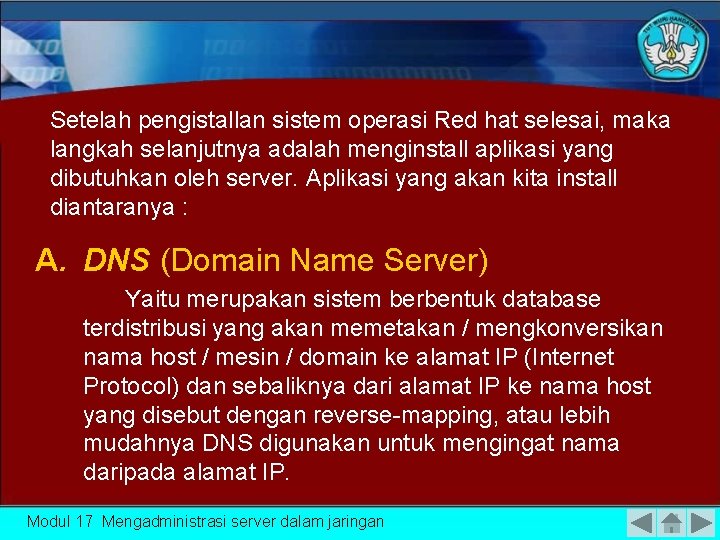

Setelah pengistallan sistem operasi Red hat selesai, maka langkah selanjutnya adalah menginstall aplikasi yang dibutuhkan oleh server. Aplikasi yang akan kita install diantaranya : A. DNS (Domain Name Server) Yaitu merupakan sistem berbentuk database terdistribusi yang akan memetakan / mengkonversikan nama host / mesin / domain ke alamat IP (Internet Protocol) dan sebaliknya dari alamat IP ke nama host yang disebut dengan reverse-mapping, atau lebih mudahnya DNS digunakan untuk mengingat nama daripada alamat IP. Modul 17 Mengadministrasi server dalam jaringan

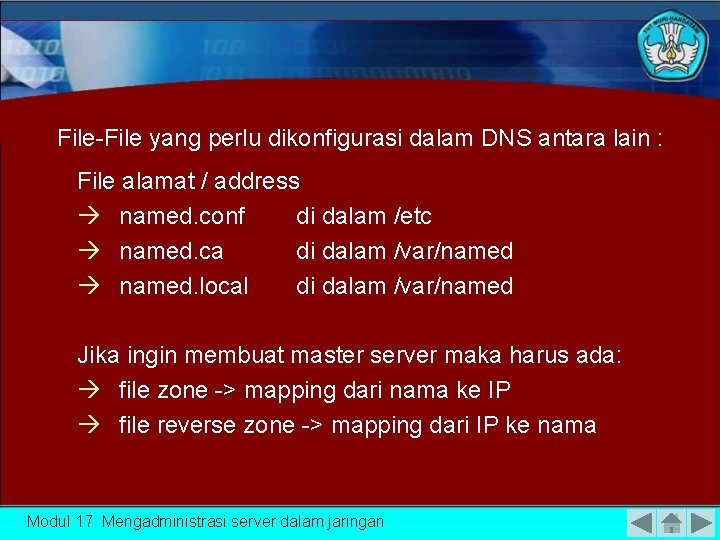

File-File yang perlu dikonfigurasi dalam DNS antara lain : File alamat / address named. conf di dalam /etc named. ca di dalam /var/named named. local di dalam /var/named Jika ingin membuat master server maka harus ada: file zone -> mapping dari nama ke IP file reverse zone -> mapping dari IP ke nama Modul 17 Mengadministrasi server dalam jaringan

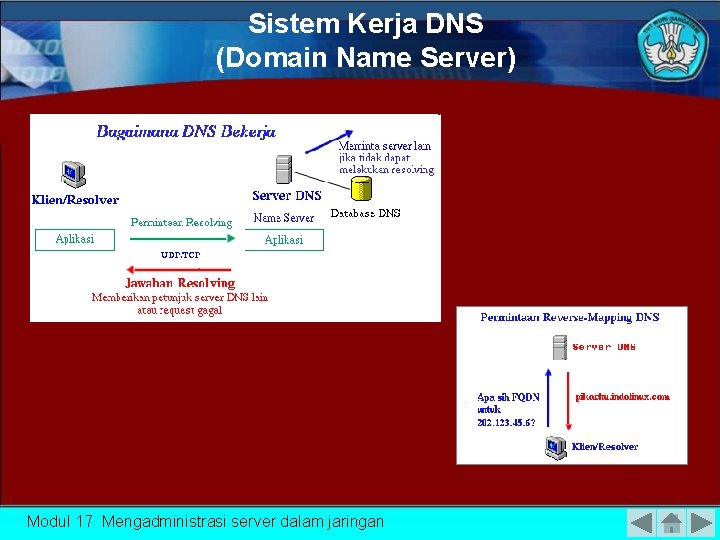

Sistem Kerja DNS (Domain Name Server) Modul 17 Mengadministrasi server dalam jaringan

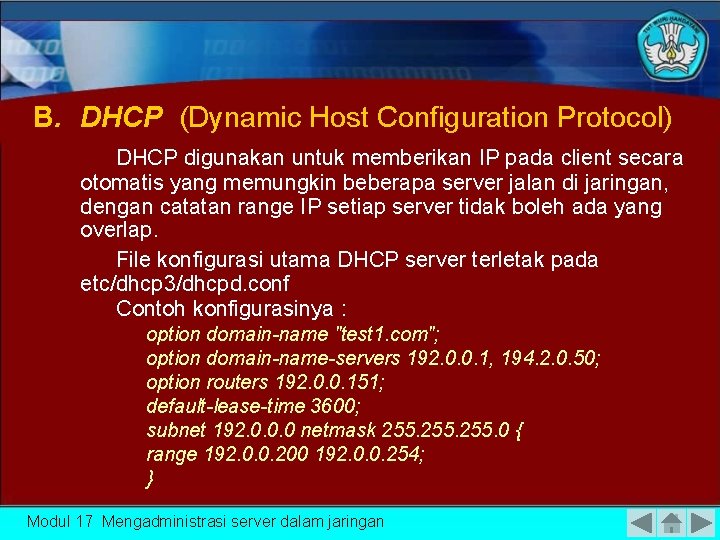

B. DHCP (Dynamic Host Configuration Protocol) DHCP digunakan untuk memberikan IP pada client secara otomatis yang memungkin beberapa server jalan di jaringan, dengan catatan range IP setiap server tidak boleh ada yang overlap. File konfigurasi utama DHCP server terletak pada etc/dhcp 3/dhcpd. conf Contoh konfigurasinya : option domain-name "test 1. com"; option domain-name-servers 192. 0. 0. 1, 194. 2. 0. 50; option routers 192. 0. 0. 151; default-lease-time 3600; subnet 192. 0. 0. 0 netmask 255. 0 { range 192. 0. 0. 200 192. 0. 0. 254; } Modul 17 Mengadministrasi server dalam jaringan

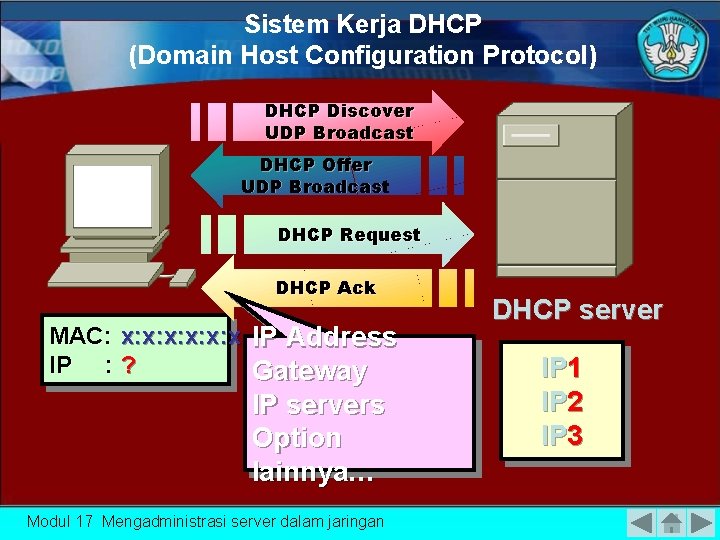

Sistem Kerja DHCP (Domain Host Configuration Protocol) DHCP Discover UDP Broadcast DHCP Offer UDP Broadcast DHCP Request DHCP Ack MAC: x: x: x IP Address IP : ? Gateway IP servers Option lainnya… Modul 17 Mengadministrasi server dalam jaringan DHCP server IP 1 IP 2 IP 3

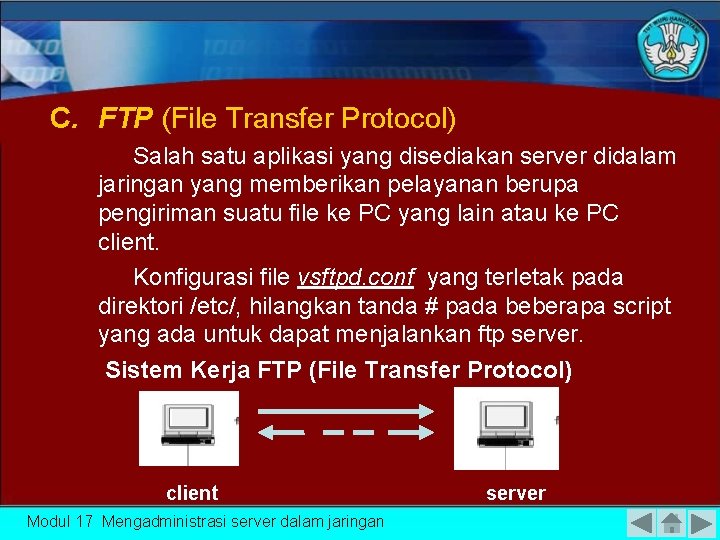

C. FTP (File Transfer Protocol) Salah satu aplikasi yang disediakan server didalam jaringan yang memberikan pelayanan berupa pengiriman suatu file ke PC yang lain atau ke PC client. Konfigurasi file vsftpd. conf yang terletak pada direktori /etc/, hilangkan tanda # pada beberapa script yang ada untuk dapat menjalankan ftp server. Sistem Kerja FTP (File Transfer Protocol) client Modul 17 Mengadministrasi server dalam jaringan server

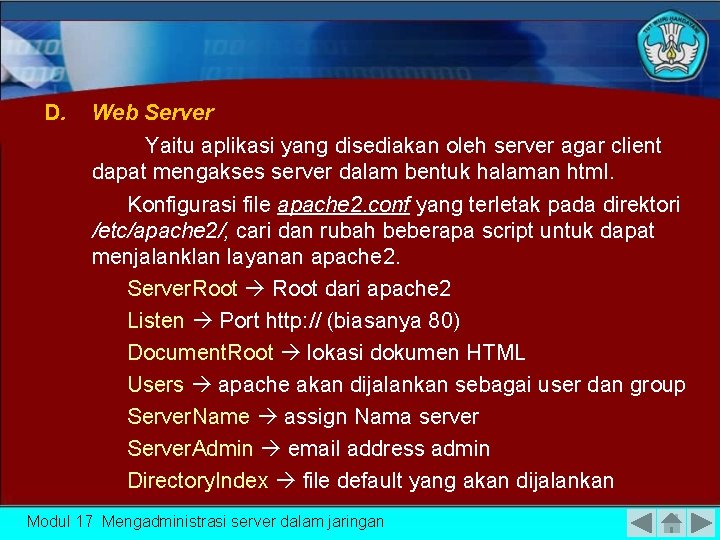

D. Web Server Yaitu aplikasi yang disediakan oleh server agar client dapat mengakses server dalam bentuk halaman html. Konfigurasi file apache 2. conf yang terletak pada direktori /etc/apache 2/, cari dan rubah beberapa script untuk dapat menjalanklan layanan apache 2. Server. Root dari apache 2 Listen Port http: // (biasanya 80) Document. Root lokasi dokumen HTML Users apache akan dijalankan sebagai user dan group Server. Name assign Nama server Server. Admin email address admin Directory. Index file default yang akan dijalankan Modul 17 Mengadministrasi server dalam jaringan

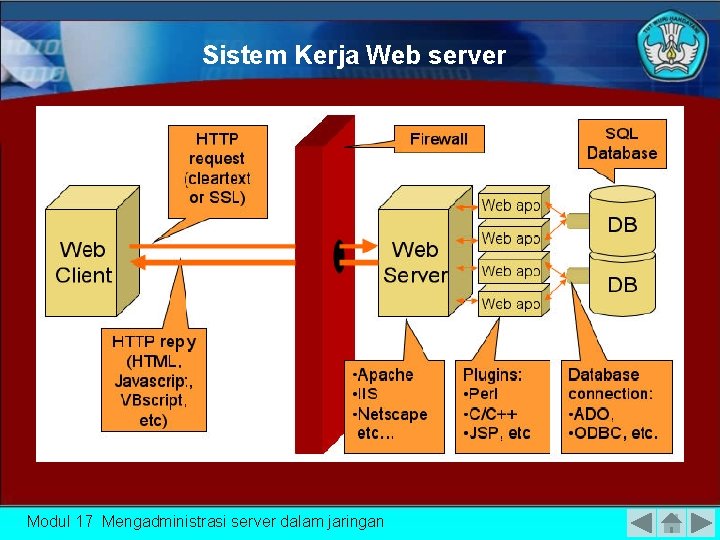

Sistem Kerja Web server Modul 17 Mengadministrasi server dalam jaringan

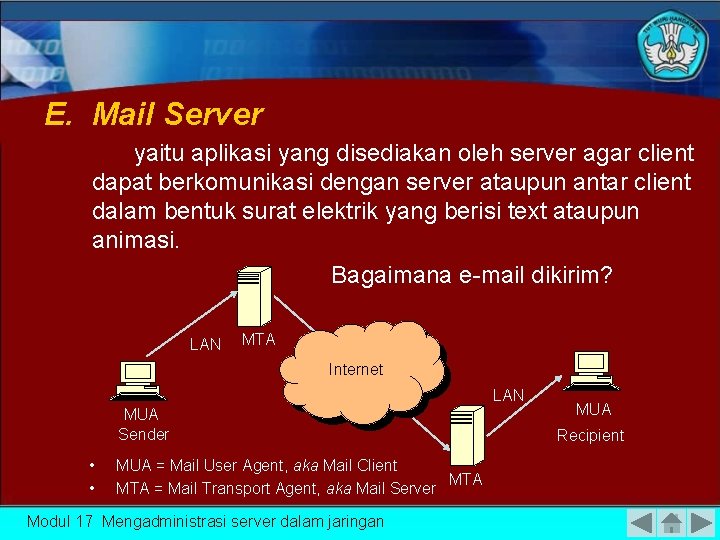

E. Mail Server yaitu aplikasi yang disediakan oleh server agar client dapat berkomunikasi dengan server ataupun antar client dalam bentuk surat elektrik yang berisi text ataupun animasi. Bagaimana e-mail dikirim? LAN MTA Internet LAN MUA Sender • • MUA = Mail User Agent, aka Mail Client MTA = Mail Transport Agent, aka Mail Server Modul 17 Mengadministrasi server dalam jaringan MUA Recipient

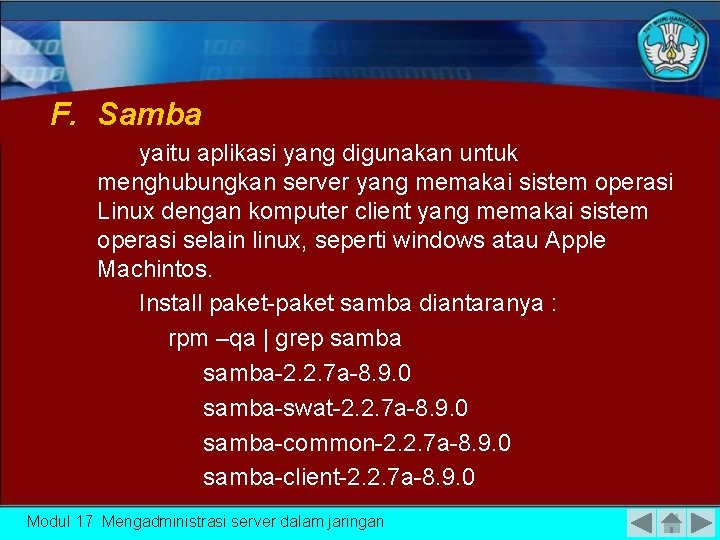

F. Samba yaitu aplikasi yang digunakan untuk menghubungkan server yang memakai sistem operasi Linux dengan komputer client yang memakai sistem operasi selain linux, seperti windows atau Apple Machintos. Install paket-paket samba diantaranya : rpm –qa | grep samba-2. 2. 7 a-8. 9. 0 samba-swat-2. 2. 7 a-8. 9. 0 samba-common-2. 2. 7 a-8. 9. 0 samba-client-2. 2. 7 a-8. 9. 0 Modul 17 Mengadministrasi server dalam jaringan

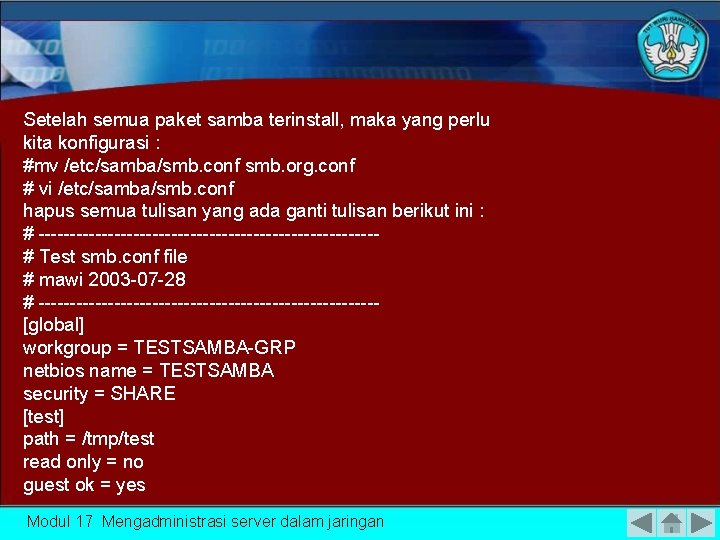

Setelah semua paket samba terinstall, maka yang perlu kita konfigurasi : #mv /etc/samba/smb. conf smb. org. conf # vi /etc/samba/smb. conf hapus semua tulisan yang ada ganti tulisan berikut ini : # ---------------------------# Test smb. conf file # mawi 2003 -07 -28 # ---------------------------[global] workgroup = TESTSAMBA-GRP netbios name = TESTSAMBA security = SHARE [test] path = /tmp/test read only = no guest ok = yes Modul 17 Mengadministrasi server dalam jaringan

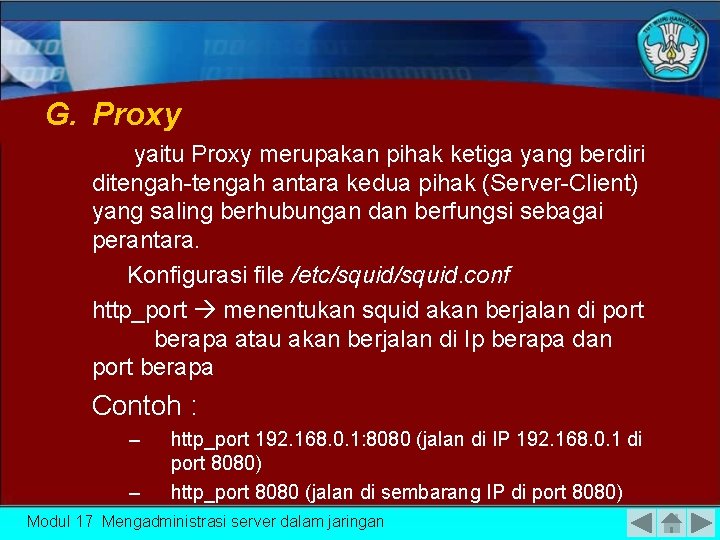

G. Proxy yaitu Proxy merupakan pihak ketiga yang berdiri ditengah-tengah antara kedua pihak (Server-Client) yang saling berhubungan dan berfungsi sebagai perantara. Konfigurasi file /etc/squid. conf http_port menentukan squid akan berjalan di port berapa atau akan berjalan di Ip berapa dan port berapa Contoh : – – http_port 192. 168. 0. 1: 8080 (jalan di IP 192. 168. 0. 1 di port 8080) http_port 8080 (jalan di sembarang IP di port 8080) Modul 17 Mengadministrasi server dalam jaringan

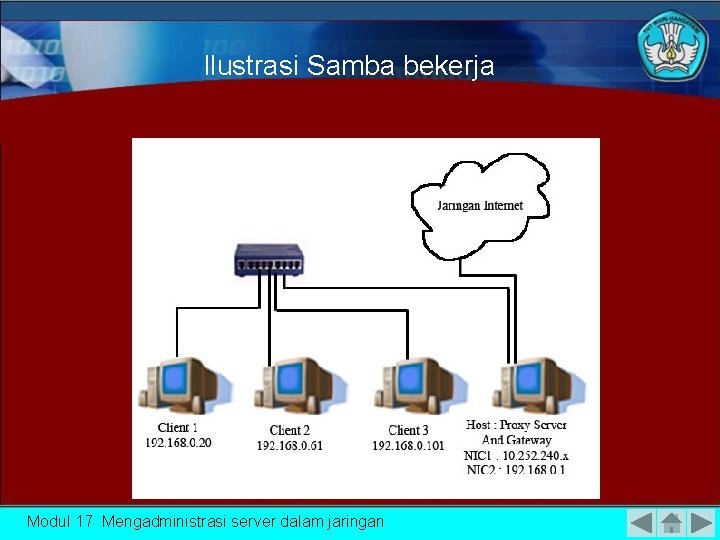

Ilustrasi Samba bekerja Modul 17 Mengadministrasi server dalam jaringan

MENGADMINISTRASI SERVER DALAM JARINGAN MENGUJI SERVER DEPAN

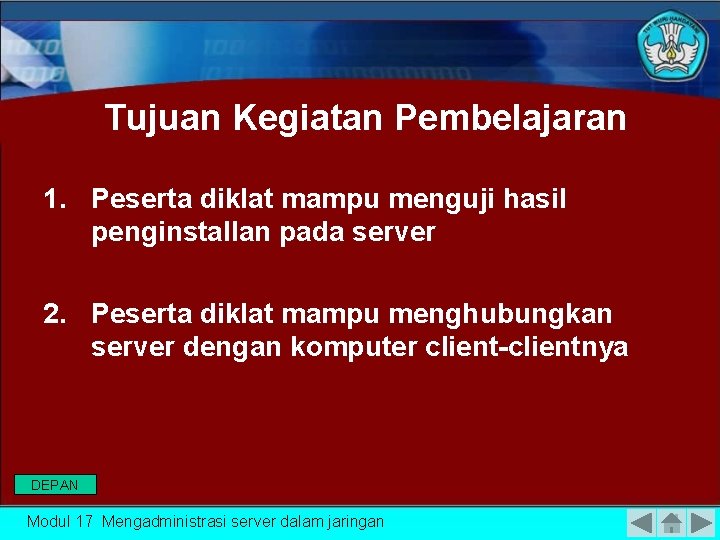

Tujuan Kegiatan Pembelajaran 1. Peserta diklat mampu menguji hasil penginstallan pada server 2. Peserta diklat mampu menghubungkan server dengan komputer client-clientnya DEPAN Modul 17 Mengadministrasi server dalam jaringan

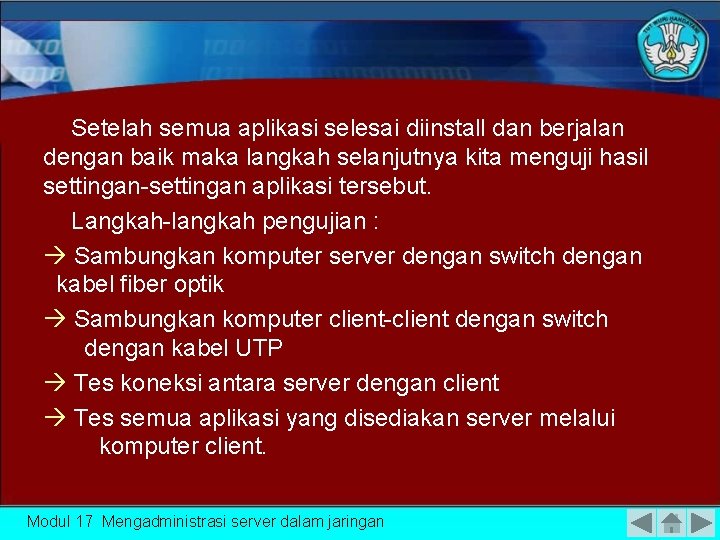

Setelah semua aplikasi selesai diinstall dan berjalan dengan baik maka langkah selanjutnya kita menguji hasil settingan-settingan aplikasi tersebut. Langkah-langkah pengujian : Sambungkan komputer server dengan switch dengan kabel fiber optik Sambungkan komputer client-client dengan switch dengan kabel UTP Tes koneksi antara server dengan client Tes semua aplikasi yang disediakan server melalui komputer client. Modul 17 Mengadministrasi server dalam jaringan

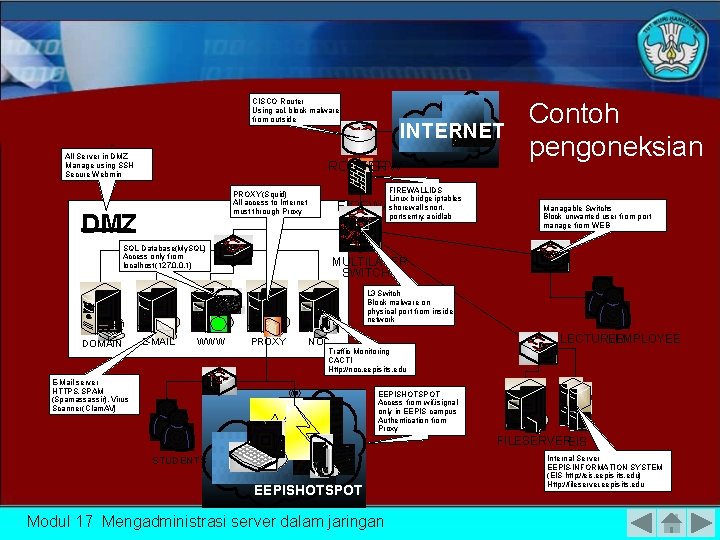

CISCO Router Using acl, block malware from outside All Server in DMZ Manage using SSH, Secure Webmin INTERNET -GTW ROUTER FIREWALL-IDS Linux bridge, iptables shorewall, snort, portsentry, acidlab PROXY (Squid) All access to Internet must through Proxy DMZ FIREWALL SQL Database(My. SQL) Access only from localhost (127. 0. 0. 1) Contoh pengoneksian Managable Switchs Block unwanted user from port , manage from WEB MULTILAYER SWITCH L 3 Switch Block malware on physical port from inside network DOMAIN E-MAIL WWW PROXY , EMPLOYEE LECTURER NOC Traffic Monitoring CACTI Http: //noc. eepis-its. edu E-Mail server HTTPS, SPAM (Spamassassin), Virus Scanner (Clam. AV) EEPISHOTSPOT Access from wifi, signal only in EEPIS campus Authentication from Proxy FILESERVEREIS STUDENTS EEPISHOTSPOT Modul 17 Mengadministrasi server dalam jaringan Internal Server EEPIS-INFORMATION SYSTEM (EIS http: //eis. eepis-its. edu) Http: //fileserver. eepis-its. edu

MENGADMINISTRASI SERVER DALAM JARINGAN MEMONITOR KINERJA JARINGAN DEPAN

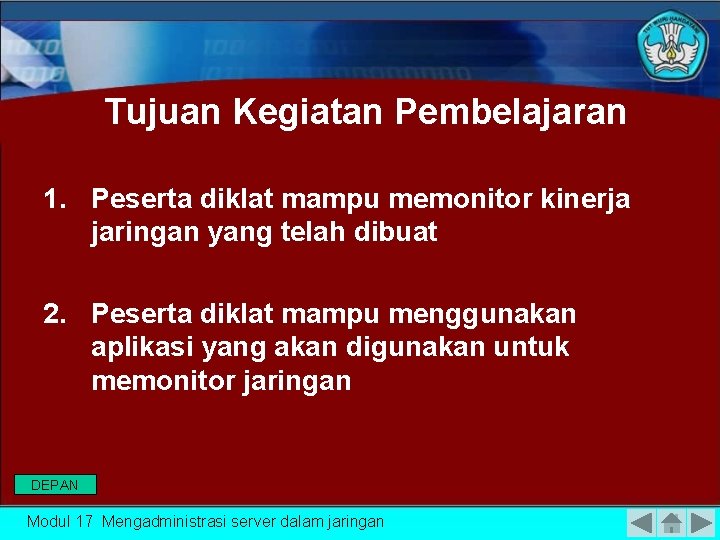

Tujuan Kegiatan Pembelajaran 1. Peserta diklat mampu memonitor kinerja jaringan yang telah dibuat 2. Peserta diklat mampu menggunakan aplikasi yang akan digunakan untuk memonitor jaringan DEPAN Modul 17 Mengadministrasi server dalam jaringan

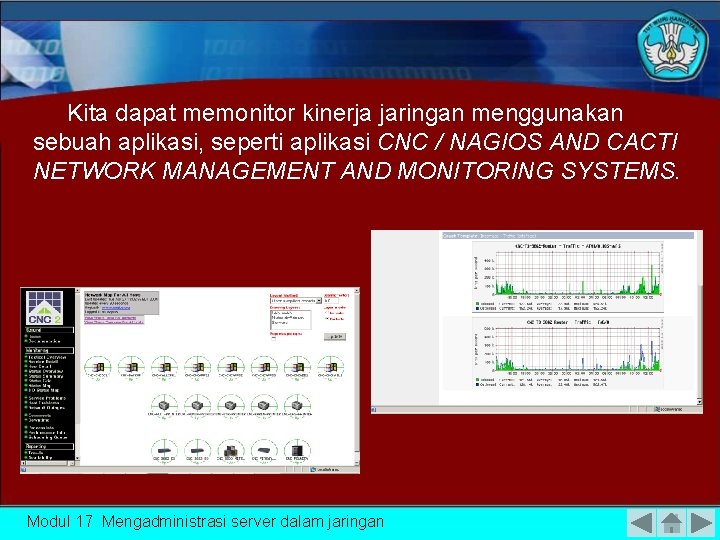

Kita dapat memonitor kinerja jaringan menggunakan sebuah aplikasi, seperti aplikasi CNC / NAGIOS AND CACTI NETWORK MANAGEMENT AND MONITORING SYSTEMS. Modul 17 Mengadministrasi server dalam jaringan

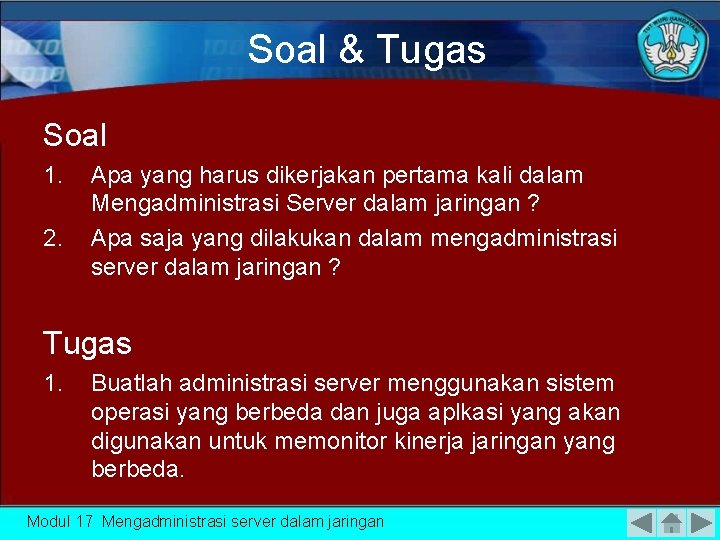

Soal & Tugas Soal 1. 2. Apa yang harus dikerjakan pertama kali dalam Mengadministrasi Server dalam jaringan ? Apa saja yang dilakukan dalam mengadministrasi server dalam jaringan ? Tugas 1. Buatlah administrasi server menggunakan sistem operasi yang berbeda dan juga aplkasi yang akan digunakan untuk memonitor kinerja jaringan yang berbeda. Modul 17 Mengadministrasi server dalam jaringan

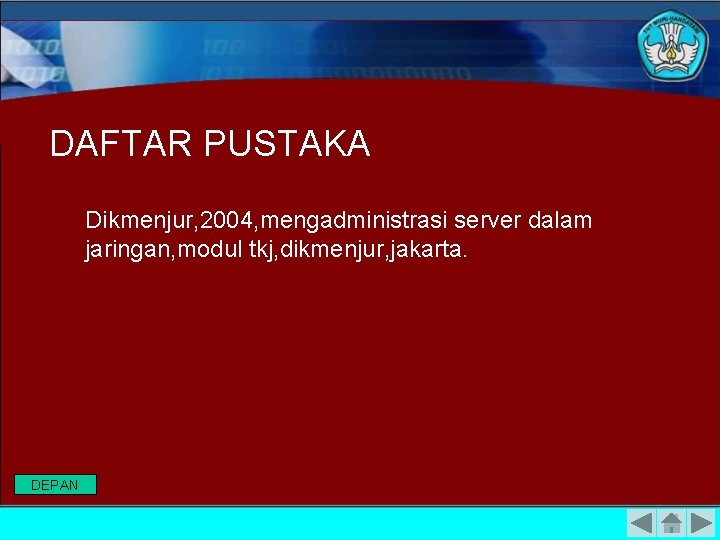

DAFTAR PUSTAKA Dikmenjur, 2004, mengadministrasi server dalam jaringan, modul tkj, dikmenjur, jakarta. DEPAN
