MENERAPKAN DASARDASAR GAMBAR TEKNIK MENGIDENTIFIKASI PERALATAN GAMBAR TEKNIK
MENERAPKAN DASAR-DASAR GAMBAR TEKNIK MENGIDENTIFIKASI PERALATAN GAMBAR TEKNIK Oleh : SMK Negeri 5 Surakarta
Tujuan Pembelajaran: v Siswa dapat mengidentifikasi meja gambar v Siswa dapat mengidentifikasi mesin gambar v Siswa dapat mengidentifikasi macam-macam penggaris v Siswa dapat mengidentifikasi kertas gambar dan menggunakan dan alat gambar dan menggunakan Teknologi dan Rekayasa
PERALATAN DAN BAHAN GAMBAR TEKNIK Ø Alat-alat gambar teknik : 1. Meja gambar 2. Pensil gambar 3. Penghapus 4. Jangka 5. Sablon 6. Rapido 7. Mesin gambar 8. Macam-macam penggaris Ø Bahan gambar teknik : Kertas gambar ( BC / Kalkir ) Teknologi dan Rekayasa
MEJA GAMBAR Ukuran meja gambar pada umumnya : Lebar : 90 cm Panjang : 100 cm Meja Gambar Tebal : 3 cm Mesin Gambar Mutoh Teknologi dan Rekayasa
PENSIL GAMBAR Jenis Pensil : Keras Sedang Lunak 4 5 6 7 8 9 3 H 2 H F HB B 2 3 4 5 6 7 H H H B B B Teknologi dan Rekayasa

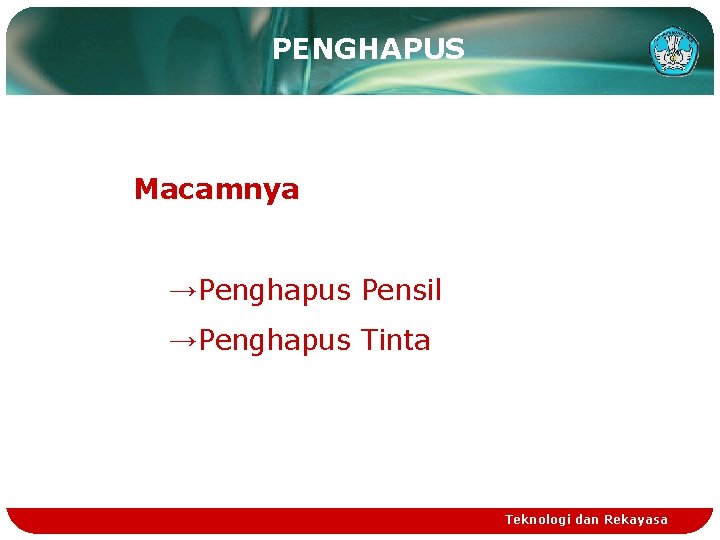

PENGHAPUS Macamnya →Penghapus Pensil →Penghapus Tinta Teknologi dan Rekayasa
JANGKA Kegunaan : Untuk membuat / menggambar lingkaran atau busur lingkaran Contoh jangka Teknologi dan Rekayasa
SABLON / MAL Fungsi : Alat bantu untuk menggambar berbagai macam bentuk. Macam-macam mal : • • • Mal lingkaran Mal ellips Mal arsitek Mal lengkung Mal/sablon/huruf dan angka Teknologi dan Rekayasa
MAL Contoh mal : Teknologi dan Rekayasa
SABLON Contoh sablon huruf Teknologi dan Rekayasa
RAPIDO Cara membersihkan/mencuci rapido : Teknologi dan Rekayasa
RAPIDO Rapido dan cara pengisiannya : Teknologi dan Rekayasa

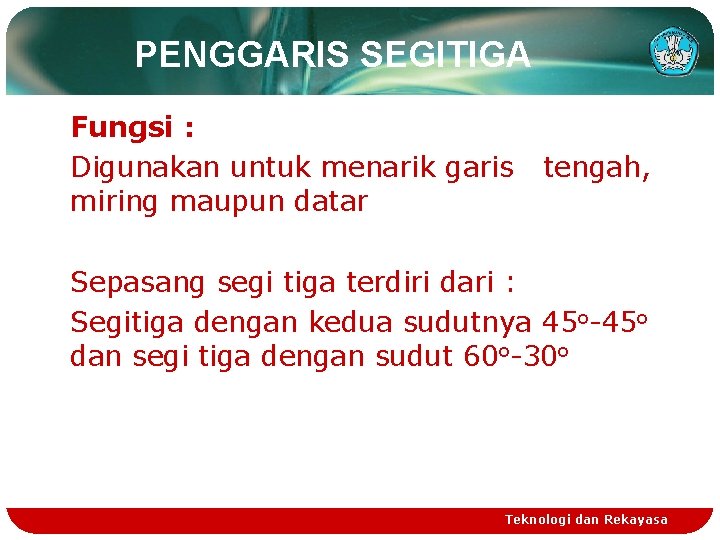

PENGGARIS SEGITIGA Fungsi : Digunakan untuk menarik garis miring maupun datar tengah, Sepasang segi tiga terdiri dari : Segitiga dengan kedua sudutnya 45 o-45 o dan segi tiga dengan sudut 60 o-30 o Teknologi dan Rekayasa

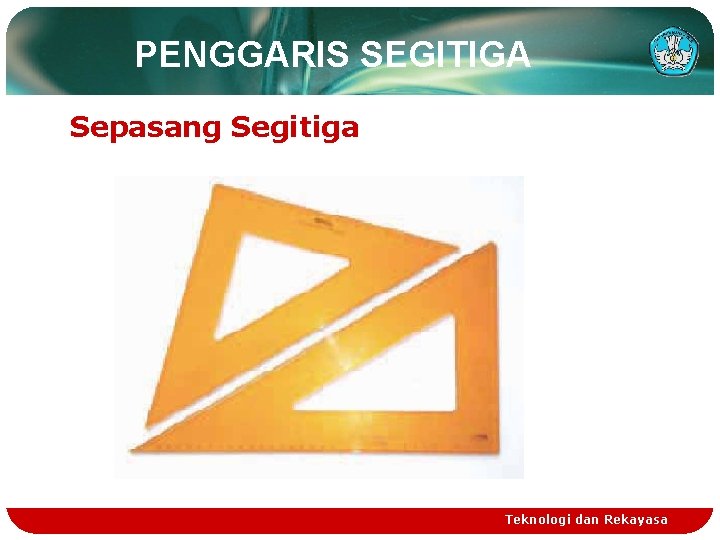

PENGGARIS SEGITIGA Sepasang Segitiga Teknologi dan Rekayasa

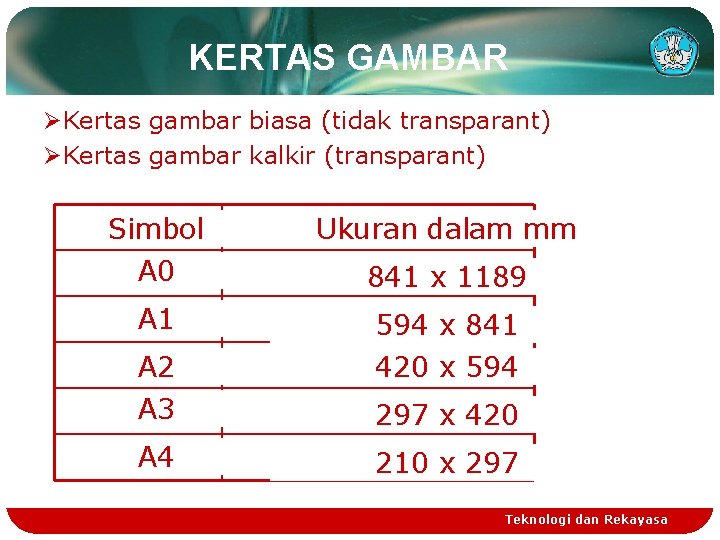

KERTAS GAMBAR ØKertas gambar biasa (tidak transparant) ØKertas gambar kalkir (transparant) Simbol A 0 Ukuran dalam mm A 1 594 x 841 420 x 594 A 2 A 3 A 4 841 x 1189 297 x 420 210 x 297 Teknologi dan Rekayasa
