MENERAPKAN DASAR-DASAR GAMBAR TEKNIK MENGGAMBAR BENTUK BIDANG DAN BENTUK TIGA DIMENSI Oleh : SMK Negeri 5 Surakarta

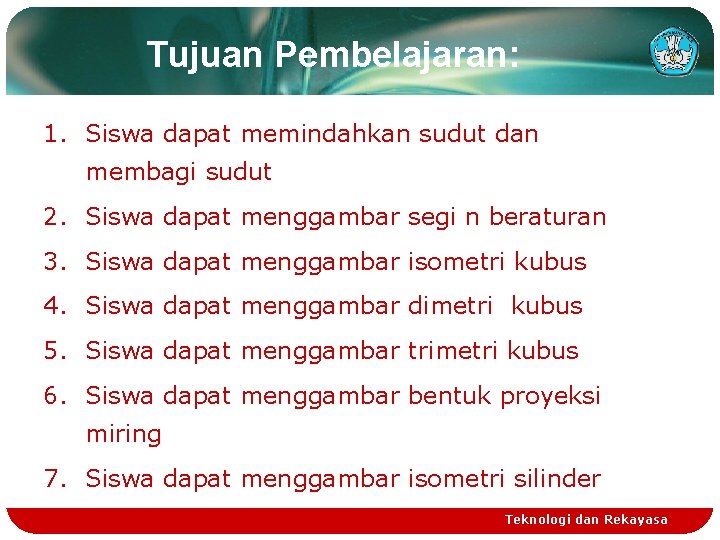

Tujuan Pembelajaran: 1. Siswa dapat memindahkan sudut dan membagi sudut 2. Siswa dapat menggambar segi n beraturan 3. Siswa dapat menggambar isometri kubus 4. Siswa dapat menggambar dimetri kubus 5. Siswa dapat menggambar trimetri kubus 6. Siswa dapat menggambar bentuk proyeksi miring 7. Siswa dapat menggambar isometri silinder Teknologi dan Rekayasa

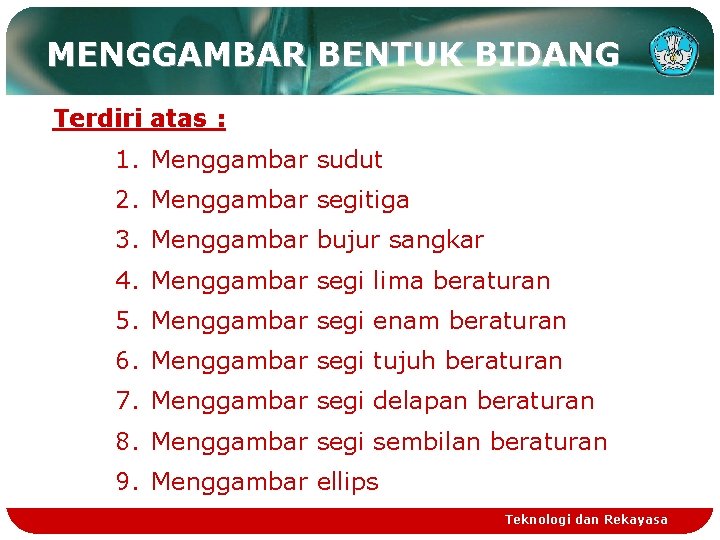

MENGGAMBAR BENTUK BIDANG Terdiri atas : 1. Menggambar sudut 2. Menggambar segitiga 3. Menggambar bujur sangkar 4. Menggambar segi lima beraturan 5. Menggambar segi enam beraturan 6. Menggambar segi tujuh beraturan 7. Menggambar segi delapan beraturan 8. Menggambar segi sembilan beraturan 9. Menggambar ellips Teknologi dan Rekayasa

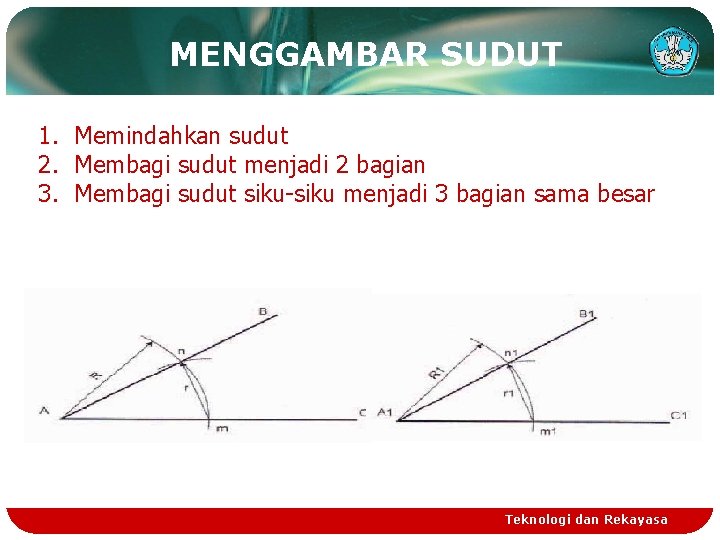

MENGGAMBAR SUDUT 1. Memindahkan sudut 2. Membagi sudut menjadi 2 bagian 3. Membagi sudut siku-siku menjadi 3 bagian sama besar Teknologi dan Rekayasa

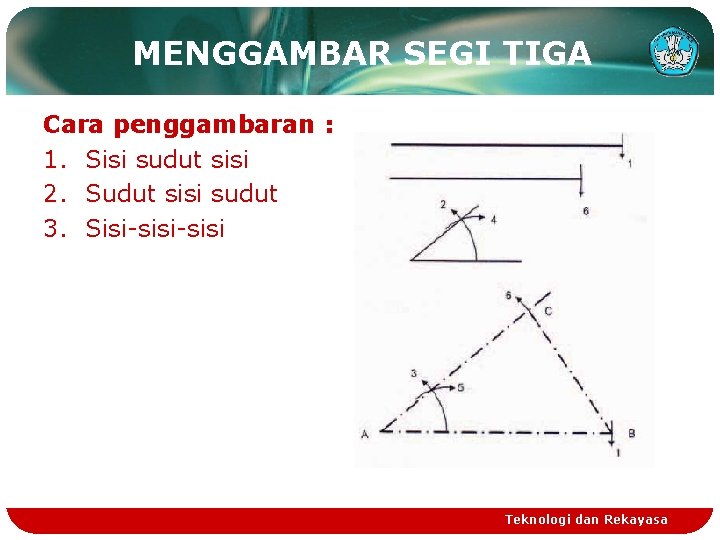

MENGGAMBAR SEGI TIGA Cara penggambaran : 1. Sisi sudut sisi 2. Sudut sisi sudut 3. Sisi-sisi Teknologi dan Rekayasa

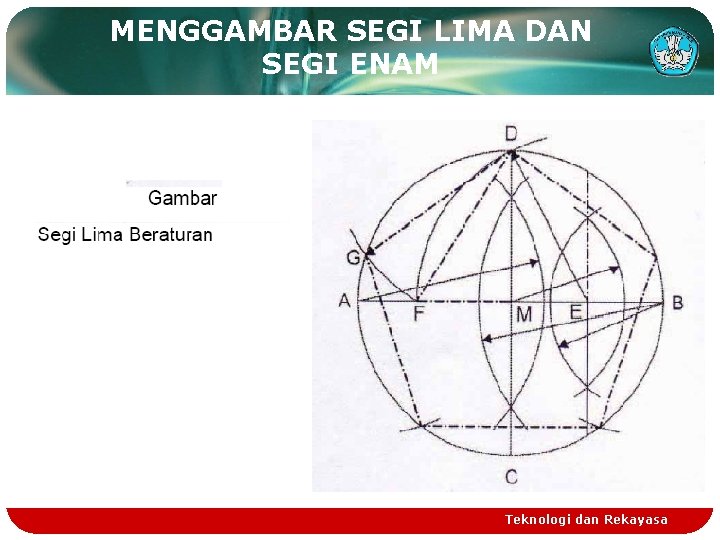

MENGGAMBAR SEGI LIMA DAN SEGI ENAM Teknologi dan Rekayasa

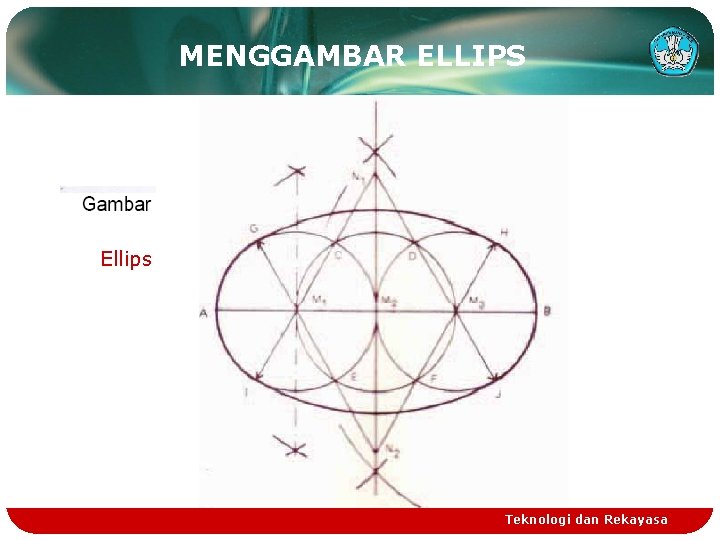

MENGGAMBAR ELLIPS Ellips Teknologi dan Rekayasa

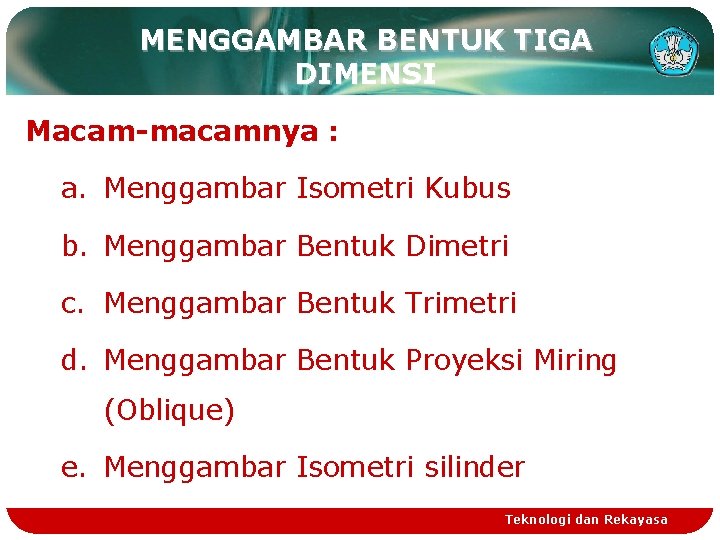

MENGGAMBAR BENTUK TIGA DIMENSI Macam-macamnya : a. Menggambar Isometri Kubus b. Menggambar Bentuk Dimetri c. Menggambar Bentuk Trimetri d. Menggambar Bentuk Proyeksi Miring (Oblique) e. Menggambar Isometri silinder Teknologi dan Rekayasa

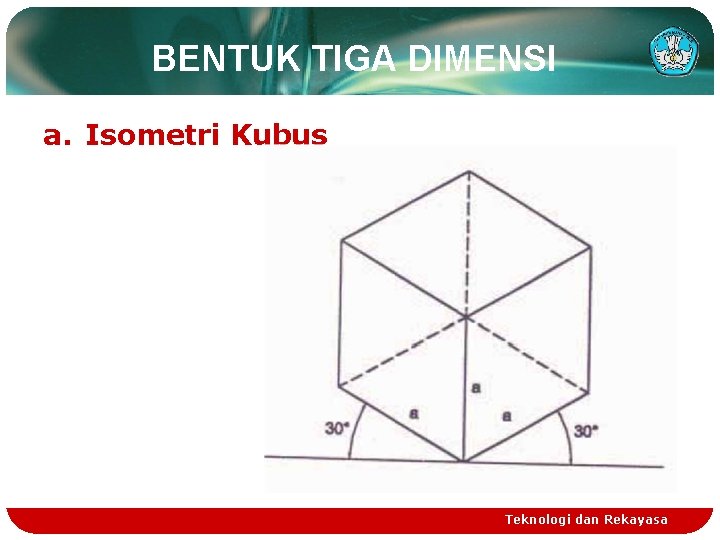

BENTUK TIGA DIMENSI a. Isometri Kubus Teknologi dan Rekayasa

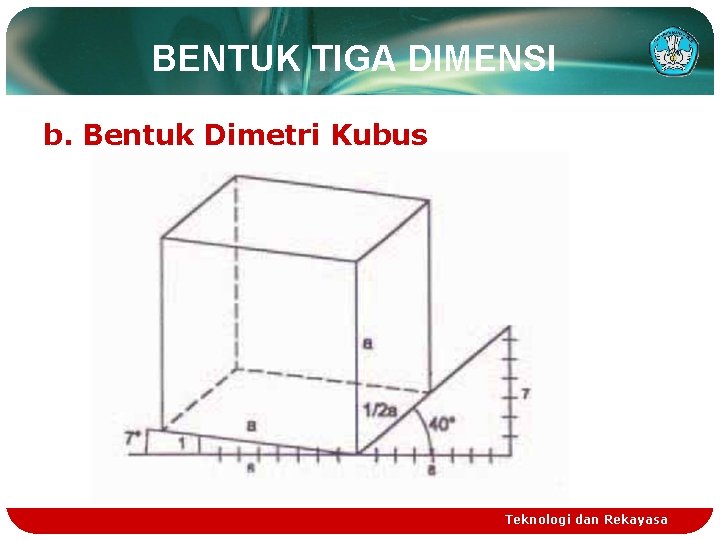

BENTUK TIGA DIMENSI b. Bentuk Dimetri Kubus Teknologi dan Rekayasa

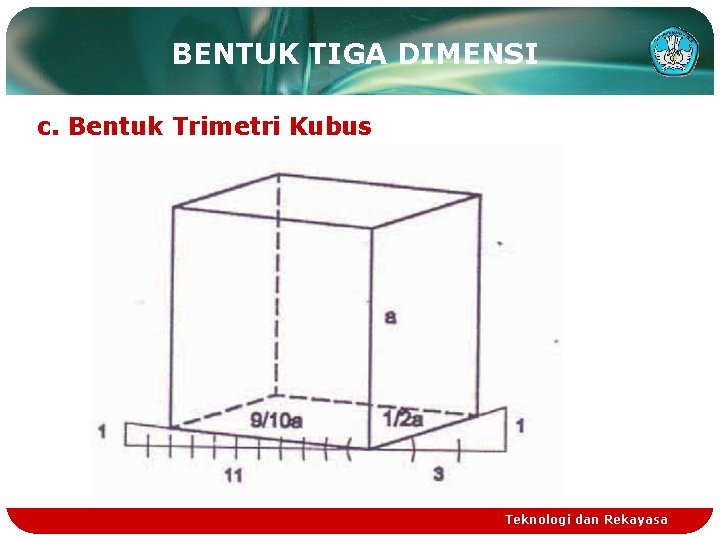

BENTUK TIGA DIMENSI c. Bentuk Trimetri Kubus Teknologi dan Rekayasa

BENTUK TIGA DIMENSI d. Bentuk Proyeksi Miring Teknologi dan Rekayasa

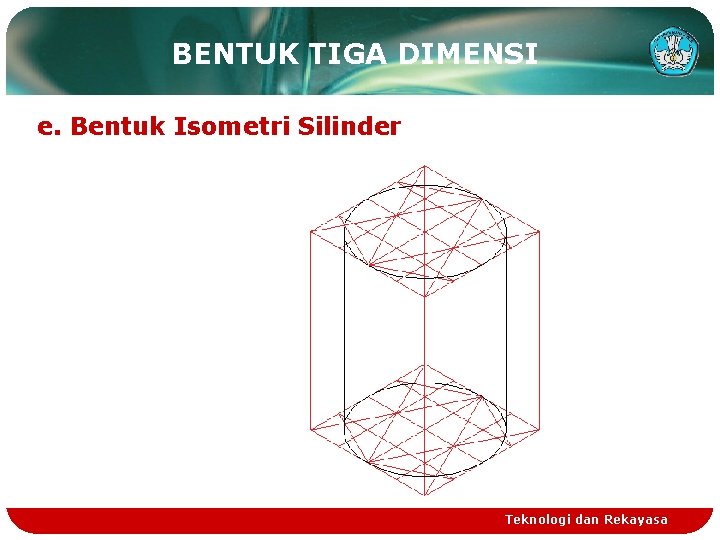

BENTUK TIGA DIMENSI e. Bentuk Isometri Silinder Teknologi dan Rekayasa
