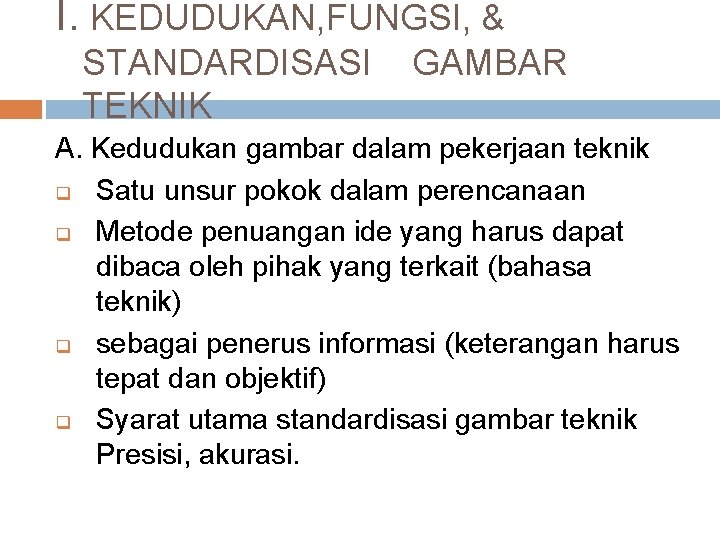

I. KEDUDUKAN, FUNGSI, & STANDARDISASI TEKNIK GAMBAR A. Kedudukan gambar dalam pekerjaan teknik q Satu unsur pokok dalam perencanaan q Metode penuangan ide yang harus dapat dibaca oleh pihak yang terkait (bahasa teknik) q sebagai penerus informasi (keterangan harus tepat dan objektif) q Syarat utama standardisasi gambar teknik Presisi, akurasi.

I. KEDUDUKAN, FUNGSI, & STANDARDISASI TEKNIK GAMBAR B. Fungsi gambar teknik q Penyampaian informasi ( meneruskan maksud perancang ke orang yang bersangkutan dengan perencanaan proses, pembuatan, pemeriksaan, perakitan, dan sbgnya secara tepat q Pengawetan, penyimpanan dan penggunaan keterangan ( penyimpan bentuk dan keterangan dari proyek yang dikumpulkan, guna keperluan rehabilitasi dan perbaikan (harus awet)

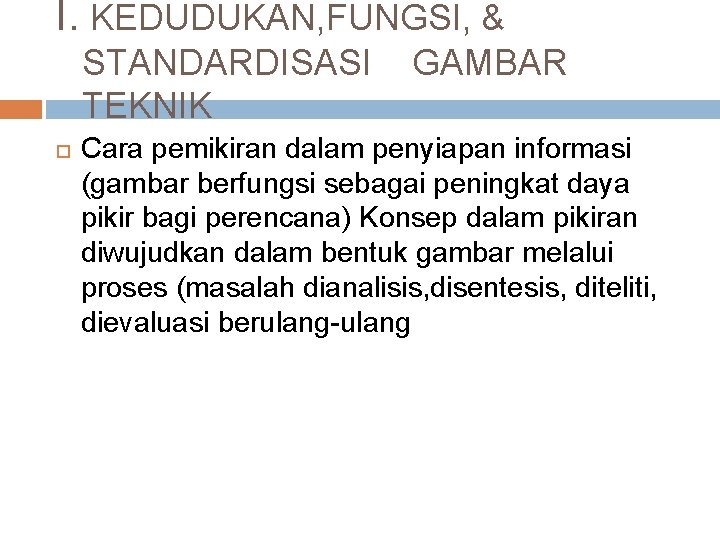

I. KEDUDUKAN, FUNGSI, & STANDARDISASI TEKNIK GAMBAR Cara pemikiran dalam penyiapan informasi (gambar berfungsi sebagai peningkat daya pikir bagi perencana) Konsep dalam pikiran diwujudkan dalam bentuk gambar melalui proses (masalah dianalisis, disentesis, diteliti, dievaluasi berulang-ulang

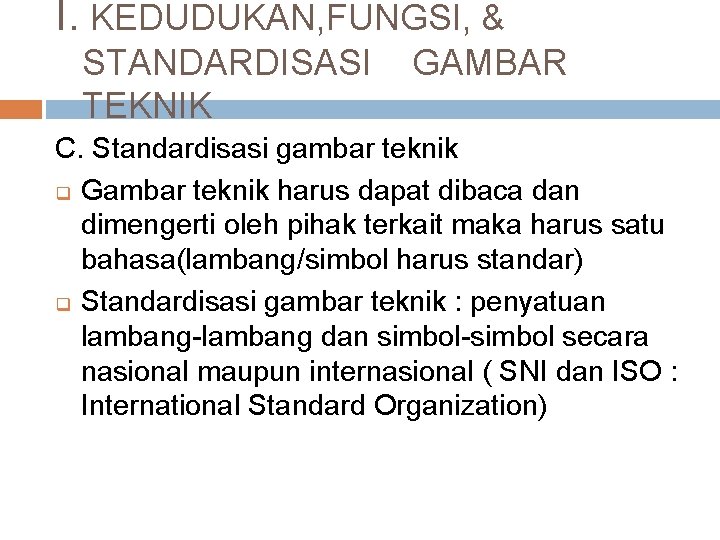

I. KEDUDUKAN, FUNGSI, & STANDARDISASI TEKNIK GAMBAR C. Standardisasi gambar teknik q Gambar teknik harus dapat dibaca dan dimengerti oleh pihak terkait maka harus satu bahasa(lambang/simbol harus standar) q Standardisasi gambar teknik : penyatuan lambang-lambang dan simbol-simbol secara nasional maupun internasional ( SNI dan ISO : International Standard Organization)

I. ALAT GAMBAR DAN PENGGUNAANNYA 1. PENSIL GAMBAR a. Berdasar bentuk ada 2 jenis pensil untuk gambar 1). Pensil batang

I. ALAT GAMBAR DAN PENGGUNAANNYA 2). Pensil mekanik ( isi ulang)

I. ALAT GAMBAR DAN PENGGUNAANNYA b. Berdasarkan kekerasan isi pensil dapat dikelompokan sebagai berikut

I. ALAT GAMBAR DAN PENGGUNAANNYA

Arah tarikan dan putaran pensil 60⁰-80⁰

Cara menarik garis

I. ALAT GAMBAR DAN PENGGUNAANNYA 2. Pena gambar/ Rapido Hal utama : rapido harus tetap basah dan siap pakai, untuk itu perlu perawatan yang baik

Cara pemakaian rapido

Pemeliharaan dan pengisian rapido

Cara membersihkan rapido

I. ALAT GAMBAR DAN PENGGUNAANNYA 3. Penggaris q Penggaris T (T square) untuk membuat garis horisontal dan vertikal

Penggaris T Cara penggunaan penggaris T

Penggaris T dengan mistar segi tiga

I. ALAT GAMBAR DAN PENGGUNAANNYA Penggaris segitiga Terdiri sepasang segitiga sama kaki sudut 45⁰ dan segitiga 60⁰ dan 30⁰ ukuran 12” Untuk membuat tegak lurus

Penggunaan penggaris segitiga Menggambar garis tegak lurus

Cara menggambar garis tegak lurus dengan segitiga

Cara membuat garis miring

Cara membuat garis miring

Cara membuat garis sejajar

I. ALAT GAMBAR DAN PENGGUNAANNYA 4. Mal a. lengkungan Untuk membentuk lengkungan yang tidak dapat dibuat dengan jangka

I. ALAT GAMBAR DAN PENGGUNAANNYA b. Mal Bentuk Mal untuk membuat gambar bentuk secara cepat dan tepat. (lingkaran, ellips, segilima, segi enam, furniture, simbol listrik dll)

I. ALAT GAMBAR DAN PENGGUNAANNYA Mal bentuk (mal arsitek)

I. ALAT GAMBAR DAN PENGGUNAANNYA Mal bentuk lain

I. ALAT GAMBAR DAN PENGGUNAANNYA Mal angka dan huruf untuk mempercepat proses penulisan angka dan huruf

I. ALAT GAMBAR DAN PENGGUNAANNYA 5. Busur derajat digunakan untuk mengukur besaran sudut 6. Penghapus berfungsi menghilangkan garis yang tidak diinginkan. Penghapus yang baik hasil bersih tidak merusak kertas. Untuk garis tinta digunakan penghapus khusus.

I. ALAT GAMBAR DAN PENGGUNAANNYA 7. Jangka Alat gambar untuk membuat lingkaran. Ada 3 macam jangka (kecil ø 5 -30 mm, sedang ø 20 -100 mm, besar ø 100 -200 mm) untuk lingkaran besar dapat digunakan alat penyambung

I. ALAT GAMBAR DAN PENGGUNAANNYA Cara memakai jangka

I. ALAT GAMBAR DAN PENGGUNAANNYA Cara menggunakan trek pen

I. ALAT GAMBAR DAN PENGGUNAANNYA 8. Meja gambar permukaan harus rata, tepi lurus, dibuat dari kayu berkualitas(plywood/hardboad/pinus). Untuk kertas A 0 meja gambar ukuran 120 cm x 90 cm, untuk A 1 60 cm x 45 cm tebal 3 cm. dibuat dapat diubah-ubah sesuai kedudukan/posisi.

I. ALAT GAMBAR DAN PENGGUNAANNYA Meja gambar( manual dan hidrolik)

I. ALAT GAMBAR DAN PENGGUNAANNYA 9. mesin gambar( manual dan hidrolik) mesin gambar sistem bandul ( kurang praktis karena selalu berada dipapan gambar dan sistem tracker( bisa digeser shg tidak berada dipapan gambar

I. ALAT GAMBAR DAN PENGGUNAANNYA Bagian-bagian mesin gambar tracker

I. ALAT GAMBAR DAN PENGGUNAANNYA Bagianbagian mesin gambar

II. BAHAN GAMBAR DAN PENGGUNAANNYA 1. a. KERTAS GAMBAR Jenis kertas untuk gambar teknik

II. BAHAN GAMBAR DAN PENGGUNAANNYA Solasi/selotif kertas Tinta gambar Kertas (ukuran, jenis, cara melipat)

II. BAHAN GAMBAR DAN PENGGUNAANNYA b. Ukuran kertas : Ukuran pokok A 0 = 1 m²

II. BAHAN GAMBAR DAN PENGGUNAANNYA Tabel Ukuran kertas

Cara penempelan kertas diatas meja non magnetik

II. BAHAN GAMBAR DAN PENGGUNAANNYA c. Cara melipat kertas q Prinsip melipat kertas (hasil lipatan akhir menjadi ukuran A 4)

SKALA GAMBAR 1. 2. Perbandingan ukuran gambar dengan ukuran sebenarnya Skala dibedakan menjadi 2 Skala panjang : skala kecil, skala besar, skala pembesaran Skala blok

Skala panjang q Skala kecil : 1000 s/d 1 : 200 ( untuk gambar situasi/master plan) 1 : 100 s/d 1 : 50 ( untuk gambar perencanaan : gbr denah, tampak, potongan) 1 : 50 s/d 1 : 20 ( untuk gambar plat, balok kolom sederhana) Skala besar : 1 : 20 s/d 1 : 10 ( untuk gambar detail struktur bangunan, kolom, balok, pondasi 1: 10 s/d 1 : 5 ( untuk gambar detail kusen, profil)

Skala panjang Skala pembesaran : 2 : 1 atau 5 : 1(untuk gambar detail khususnya gambar mesin dan listrik)

2. Skala blok Digunakan pada gambar peta atau situasi

Kesimpulan Skala adalah perbandingan ukuran gambar dengan ukuran sebenarnya Skala dinotasikan dengan perbandingan angka dan prosentase Semakin besar angka perbandingan semakin kecil ketelitian, kesalahan semakin besar Semakin kecil angka perbandingan gambar semakin besar ketelitian semakin besar dan kesalahan semakin berkurang

II. GARIS DAN HURUF(Menggambar garis dan simbol bangunan) 1. Ø Ø Ø Garis Jenis dan penggunaan garis ada 3 tipe garis Garis nyata garis kontinu Garis gores garis pendek dengan jarak antara Garis bertitik garis gores panjang dengan titik antaranya/garis putus titik

II. GARIS DAN HURUF Ø Ø Ø v v Ada 3 macam ketebalan garis gambar Garis tebal Garis sedang Garis tipis Untuk garis gores a b a: b=4: 1 Untuk garis bertitik x. y. y x: y=6: 1

II. GARIS DAN HURUF Tabel jenis garis dan kegunaannya JENIS GARIS KETEBALA N BENTUK KEGUNAAN Garis Tebal 0, 3 - 0, 5 Garis batas benda yang nyata Garis tipis 0, 1 – 0, 2 Garis ukuran, batas ukuran, arsiran, garis penunjuk Garis strip (putus-putus 0, 2 - , 0, 3 Garis Bagian benda yang tidak kelihatan Garis strip titik 0, 1 – 0, 2 Garis sumbu, batas pemotongan Garis strip titik 0, 4 – 0, 5 Garis penampang benda yang terpotong
