Měření síly

Siloměr • řec. dynamometr) • přístroj k měření velikosti síly nebo kroutícího momentu • Měřítkem velikosti síly je stupeň deformace pružné části siloměru • Tvar a tuhost pružné části siloměru je volen s ohledem na měřicí rozsah siloměru a na způsob odečítání hodnoty deformace. • Měřená síla se odečítá buď opticky na stupnici nebo prostřednictvím elektrického měření

Siloměr • Nejobvyklejší elektrický siloměr je tenzometrický, využívající vhodně tvarovanou pružnou část polepenou tenzometry nebo s tenzometry napařenými • V soustavě SI je jednotkou síly newton (N) • Princip: Podle Hookova zákona čím větší síla, tím větší deformace a tím větší také výchylka na stupnici siloměru. • Měřené síly:

Měřené síly • • • tíhová, tahové, tlakové, vztlaková, třecí, odporová, dostředivá, odstředivá, torzní (vyvolávající kroucení tělesa podle podélné osy)…

Druhy siloměrů • Technického provedení: – mechanické – elektrické, dnes obvykle s digitální indikací • Provedení pružné části siloměru: – krabicový, v němž se měření síly převádí na měření tlaku v kapalině – kroužkový – pružinový – torzní – smyčkový

Mechanický, tlakový Siloměr - princip Elektrický, talkový

Druhy siloměrů • Podle směru a účinku působící síly: – tahové – tlakové – tahotlakové – zkrutné • Podle použití: – demonstrační – laboratorní – obchodní – průmyslové

Siloměry

Momentové klíče

Váhy pružinové • • Pružinové váhy nepotřebují závaží, Využívají Hookova zákona. Pružina - spirálová nebo válcová. Spirálová - působením tíhy se pružina zkrucuje a velikost zkroucení (úhel) se odečítá na kruhovém ciferníku – Použití u levnějších typů kuchyňských vah nebo u vah na zásilky - dopisy. • Válcová - pružina se protahuje případně zkracuje; změna délky se indikuje na lineární stupnici. Tento typ vah čili mincíř se dodnes často používá v zemědělství, např. pro vážení pytlů s obilím, zabitých zvířat nebo jejich částí. – Výhoda je v tom, že je přenosný a nepotřebuje závaží, – nevýhodou je menší citlivost i přesnost.

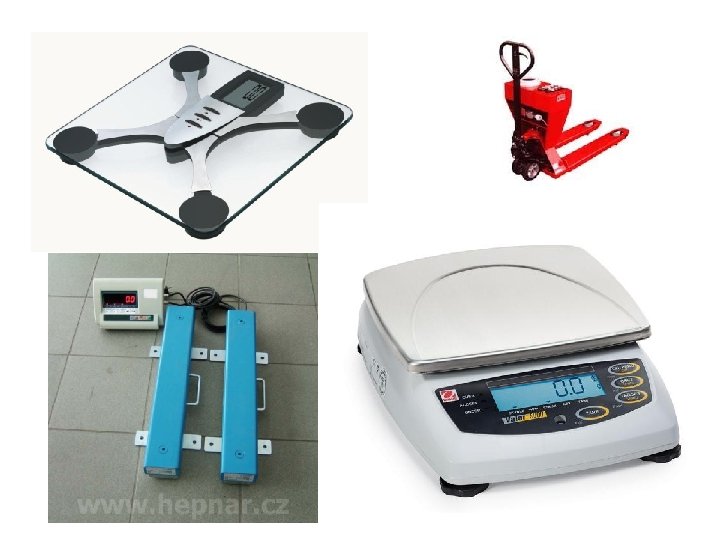

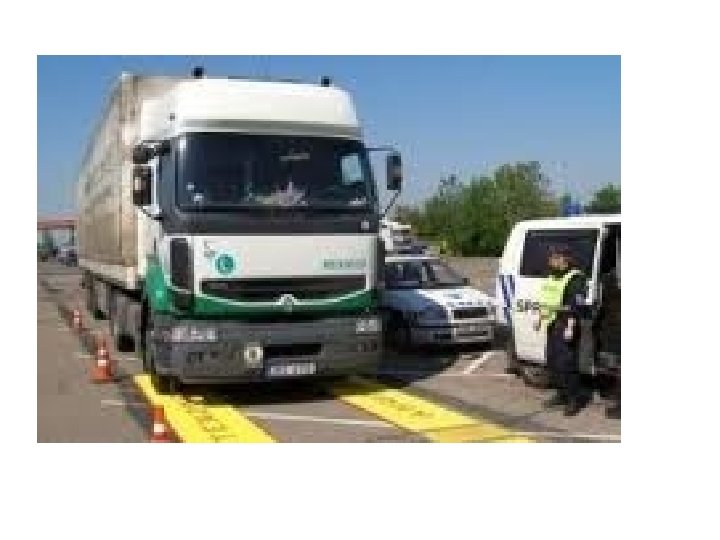

Tenzometrické váhy • Váhy tenzometrické nebo též elektronické • Založeny deformaci způsobené tíhou váženého objektu • Deformace se měří elektronickou cestou, většinou na základě piezoelektrického jevu. • značná přesnost • velký měřicí rozsah („váživost“) od mikrogramů po desítky tun, • použití - v laboratořích, v kuchyni, v lékařské ordinaci (osobní váhy) i pro vážení vozidel (mostové váhy, přenosné (silniční váhy). • mohou být propojeny s počítačem, registraci a zpracování naměřených hodnot.
