Název úlohy: Měření napětí Cíl měření: Zjistěte vliv vnitřního odporu a třídy přesnosti měřicího přístroje na přesnost měření.
Schéma zapojení
Zkoušený předmět B 1 B 2 B 3 výrobce, typ, alfanumerické označení Použité měřicí přístroje a prostředky Název přístroje V 1 voltmetr V 2 voltmetr V 3 voltmetr V 4 multimetr Výrobce, typ Evidenční číslo Poznámky
Postup měření 1. Změřte hodnoty baterií pomocí multimetru – zapište hodnoty do tabulek (pro každý zkoušený předmět je jedna tabulka). 2. Zvolte vhodné rozsahy na měř. přístrojích (max. 30 V) pro zkoušené předměty, doplňte s, TP, ri. 3. Změřte zkoušené předměty na zvolených rozsazích, doplňte do tabulek. 4. Vypočítejte k, U, Rv, Amax a p.
Tabulky 3× 12 sl. × 11 ř.

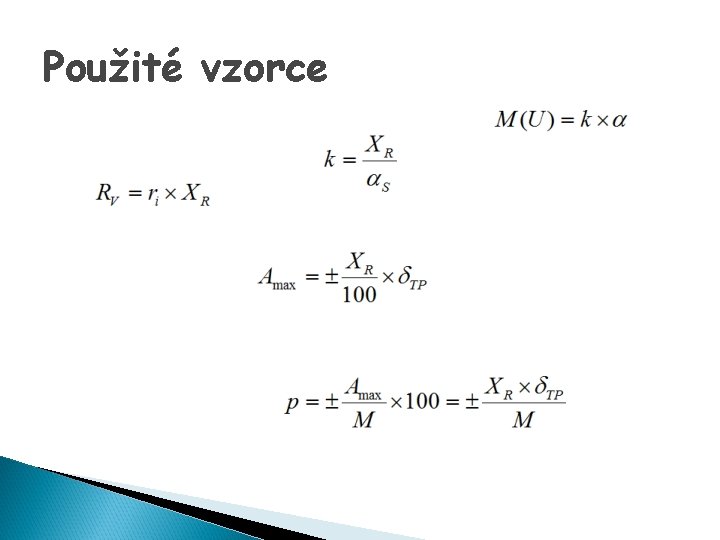

Použité vzorce
Závěr Zhodnoťte, který přístroj a na jakém rozsahu se nejvíce hodí pro měření zkoušeného předmětu. Pro zkoušený předmět č. X je nejvhodnější měřicí přístroj Vx na rozsahu X V. (3 věty)
