Memóriák Készítette: Vékás Károly

Fiókok fiók = memóriarekeszek memória egység [viszont ezek ellenére a memóriák vonalas szervezésűek]

Memóriák felosztása [félvezető memóriák]

Funkciójuk alapján központi memória [operatív tár] kapcsolat a processzorral - gyors kommunikáció - közvetlen elérésű memória - közvetlen háttér tár [merevlemez, optikai adattárolók, floppy, DAT]

Működésük alapján RAM [Random Access Memory] - tartalma folyamatosan változik és a gép kikapcsolása után törlődik - a számítógép operatív tára - itt találhatók a végrehajtás alatt álló programok illetve adatok - véletlen hozzáférésű, de soros adatkezelésű - egymás után jelennek meg cím és adatbitek - ahány bites a léptető regiszter, annyi szavas a tároló, a szóhosszúságot pedig a léptető regiszterek darabszáma határozza meg ROM [Read Only Memory] - tartalma csak egyszer írható és a gép kikapcsolása után is megmarad pl. : BIOS - fajtái: - rendszer ROM, - periférikus ROM.

Speciális ROM típusok PROM [Programmable Read Only Memory] EPROM [Eraseable Programmable Read Only Memory] EEPROM [Electrically Eraseable and Programmable Read Only Memory] OTP [One-time Programmable Memory] Flash-ROM [Flash Programmable Read Only Memory]

RAM-ok felosztása Static RAM [SRAM] Minden memóriacellát egy kétállapotú tároló alkot, amelyet több tranzisztort alkot, ezért bonyolultabb, és drágább kivitelű. Előnye viszont hogy fogyasztása rendkívül kicsi és nagyobb a sebessége mint a dinamikus RAM-nak, ezért főleg gyorsító-tárakban [cache] alkalmazzák. Dynamic RAM [DRAM] Egy memória cellát egy kondenzátor, és egy tranzisztor épít fel. Az információt addig tárolja, amíg a kondenzátor ki nem sül. Az információ elvesztését kiküszöböli a memória frissítése. Előnye az olcsósága, kis mérete, hátránya a frissítés szükségessége, valamint kisebb sebessége.

Ferro electric RAM [FRAM, Fe. RAM] Nagy írás/olvasás sebességgel rendelkező memória, hosszú élettartam, megbízható működés, DRAM-nál is gyorsabb lehet

DRAM dinamikus RAM kisméretű memóriacellák a memóriacellák kondenzátorokat tartalmaznak nagy tárolókapacitás sebesség-korlát folyamatos frissítés igény alkalmazás: operatív memória

Típusai DRAM [Dynamic RAM] - FPM RAM [Fast Page Mode RAM] - SIMM RAM [Single In-line Memory Module] - EDO RAM [Extended Data Output RAM] - SDRAM [Synchronous DRAM] - RAMBUS – nincs szinonímája - DDR-RAM [Double Data Rate DRAM] - XDR-RAM [Extreme Data Rate DRAM]

Speciális RAM-ok SGRAM [Synchronous Graphics RAM] VRAM [Video RAM] CMOS RAM [Complementary – MOS technology RAM]

FPM RAM dinamikus működésű memória, mely gyorsabb adathozzáférést biztosít lapozási eljárással és szelektálással működik, ahol a lokalizált adat jelenlétét egy sorcímmel jelzi SIMM RAM egysoros kialakítású dinamikus memória, 30 és 72 tűs változat EDO RAM - a DRAM továbbfejlesztése, kisebb az elérési ideje, nagyobb a sebessége, SD RAM - az alaplap órajelével képes működni, így gyorsabb adatelérést biztosít RAMBUS - DDR elődje, dupla adatátviteli képesség a Pentium 4 -es szériáknál DDR RAM dupla sávszélességet [szóhosszúságot biztosít], mivel duplázódik az adatátviteli arány a memóriabusz frekvenciájának növekedése nélkül XDR RAM - RAMBUS-ra alapuló magas teljesítményű memória interfész

SRAM statikus RAM nagyobb méretű memóriacellákat használ [több tranzisztor] gyors elérési idő kisebb tárolókapacitás, gyors memóriaegységek alkalmazása: gyorsító-tárakhoz [cache] - operatív tárnak magas áruk miatt nem használják -

Típusai aszinkron SRAM - ezen típusai csak sebességben térnek el egymástól - CACHE

CACHE nagy sebességű SRAM gyorsító-tár a processzorban vagy az alaplapon helyezkedhetnek el növelésével nem arányosan nő a gép sebessége

SGRAM videó/grafikus kártyákban alkalmazott RAM videókártyán a grafikus processzornál található nagy sebesség gyors hozzáférés magas működési frekvencia

VRAM videó RAM, vagy grafikus RAM videó kártyán található a képernyőt kezeli cellái a képernyő pontjaira vonatkozó információkat tárolják alkalmazása: képernyőkezelés

CMOS RAM az alaplapon található tartalma a gép kikapcsolása után is megmarad, erről egy akkumulátor gondoskodik bármikor átírható a ROM-ból futó BIOS segítségével tartalma: pl. : dátum, idő, periféria beállításokra vonatkozó adatok

Különlegességek

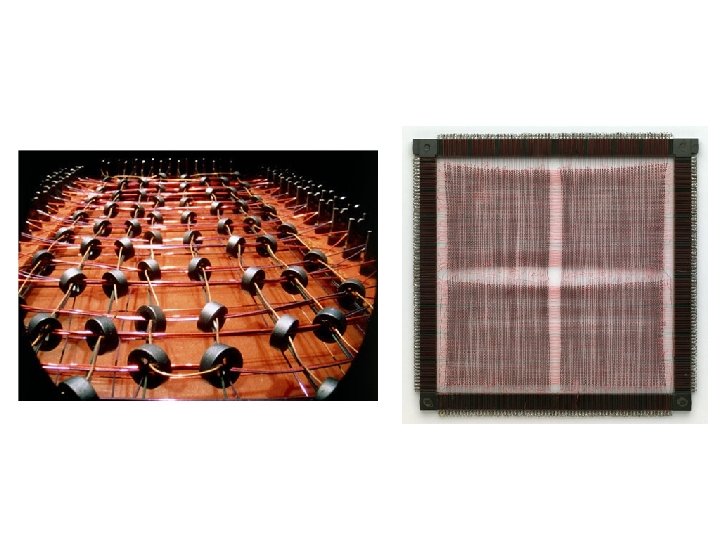

Ferrit-gyűrűs memória 1950 -60 -as évek információ tárolása ferrit magokkal közvetlen hozzáférésű memória mátrix elrendezésű memóriacellák lassú működés nagy teljesítmény igény ferrit gyűrű – lágy mágneses anyag lemágnesezés, mágneses polaritás tárolt információ elvesztése egy idő után

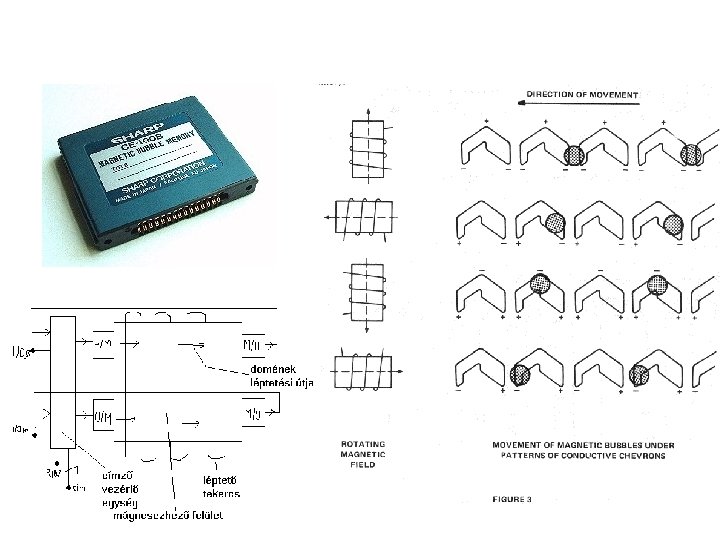

Buborék memória Magnetic Buble memory [MBM] a chip felületén mágneses réteget hoznak létre és mágneses csomag [domén, buborék] halad végig a chip körül kialakított vezeték rendszerben alkalmazott léptető áram mágneses tere hatására

Összefogaló táblázat

Memóriakártyák

Köszönöm a megtisztelő figyelmet!
