Memórias Digitais MEMÓRIAS: são componentes responsáveis por armazenar dados e programas (instruções) em forma de sinais digitais (ou seja em forma de 0 e 1). CLASSIFICAÇÃO DAS MEMÓRIAS: a) Acesso: sequêncial ou aleatório b) Persistência dos dados: volátil ou não volátil c) Alteração dos dados: somente leitura ou leitura e escrita

Memórias Digitais CLASSIFICAÇÃO GERAL DAS MEMÓRIAS DIGITAIS Existem dois tipos básicos de memória : Mémória RAM - Random Access Memory (memória de acesso aleatório) Memória ROM - Read Only Memory (memória apenas de leitura)

Memórias Digitais MEMÓRIA RAM : Memória RAM– É usada para guardar dados e instruções de um programa. Tem como características fundamentais: 1 - a volatilidade, ou seja, o seu conteúdo é perdido quando o computador é desligado; 2 - o acesso aleatório aos dados; 3 - o suporte à leitura e gravação de dados. O processo de gravação é destrutivo e a leitura é não destrutiva. Existem dois tipos básicos de memória RAM: RAM Dinâmica e RAM Estática.

Memórias Digitais Mémória RAM : a) RAM Dinâmica (Dynamic RAM: DRAM) - A célula básica, capaz de armazenar um bit de informação, é formada por um transistor (controla a corrente) e um capacitor (armazena carga). O capacitor carregado indica bit 1 armazenado e descarregado, bit 0. Requer a atualização periódica (refresh) do conteúdo de cada célula do chip, daí o nome RAM Dinâmica, consumindo nesse processo pequenas quantidades de energia. Uma importante vantagem é a grande capacidade de armazenamento oferecida por este tipo de tecnologia. Apesar do refresh consomem pouca quantidade de energia. São extensivamente usadas como memória principal (RAM) em computadores. Possuem acesso lento aos dados. b) RAM Estática (Static RAM: SRAM)- Memória baseada na tecnologia de transistores. A célula básica é formada por seis transistores. Não requer atualização dos dados. Consome mais energia (o que gera mais calor) comparando-se com a memória dinâmica. É significativamente mais rápida. Possui menor densidade e, como consequência, capacidade de armazenamento bem menor que a memória dinâmica. Não precisa de refresh.

Memórias Digitais Mémória RAM Vantagens Desvantagens RAM Dinâmica -Barata -Baixo Consumo -Alta Densidade -Necessita de Atualização -Lenta RAM Estática -Rápida -Não necessita de atualização -Mais cara -Consome Mais Energia -Baixa Densidade

Memórias ROM MEMÓRIA ROM : Memória ROM- É um tipo de memória que contém instruções imutáveis. É não-volátil, ou seja, os dados não são perdidos com a ausência de energia. É, também, de acesso aleatório. Alguns dos tipos de memória ROM são: PROM, EPROM, UVEPROM e EEPROM.

Memórias ROM PROM: Programmable Read-Only Memory. São memórias programáveis eletricamente, a gravação sendo feita internamente, mediante o rompimento de "fusíveis", que são queimados de forma a produzir o registro de sinais digitais. Os dados gravados na memória PROM não podem ser apagados ou alterados. EPROM: Erasable Programmable Read-Only Memory. São memórias que podem ser gravadas, regravadas e apagadas. Para apagar seus dados, existem duas formas: 1 - por meio de luz ultravioleta, que incidirá numa janela especialmente construída em cima do chip. As EPROMs que se enquadram nessa característica são denominadas UVEPROM (Ultra-Violet Erasable Programmable Read-Only Memory). 2 - pela aplicação de pulsos elétricos. As memórias EPROM com essas características são denominadas EEPROM (Electrically Erasable Programmable Read-Only Memory).

Memórias RAM Estrutura de Acesso de uma RAM : VCC Barra de endereços RAM mxn Barra de controle Barra de Dados (bidirecional) GND RAM mxn: “m” endereços de “n” bits

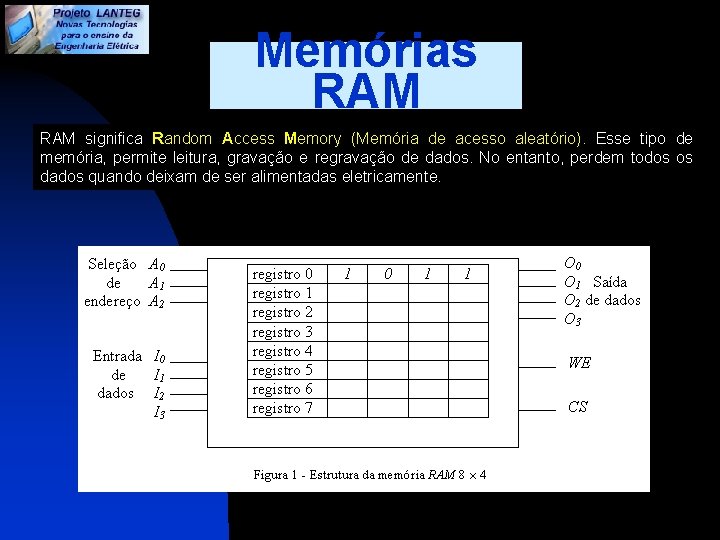

Memórias RAM significa Random Access Memory (Memória de acesso aleatório). Esse tipo de memória, permite leitura, gravação e regravação de dados. No entanto, perdem todos os dados quando deixam de ser alimentadas eletricamente.

Memórias RAM

Memórias RAM

Memórias RAM

Memórias RAM

Leitura complementar sobre vários tipos de memórias: http: //informatica. hsw. uol. com. br/memoria-ram. htm Antonio Lopes de Souza, Ph. D. Departamento de Engenharia Elétrica Universidade Federal do Rio de Janeiro - UFRJ FIM
