MEMORIA RAM KAROL YESENIA ROJAS SALDARRIAGA POLITCNICO JAIME

MEMORIA RAM KAROL YESENIA ROJAS SALDARRIAGA POLITÉCNICO JAIME ISAZA CADAVID 2014

MEMORIA RAM • La memoria RAM La memoria de acceso aleatorio (en inglés: random-access memory) es la memoria donde se almacenan los datos (programas) con los que estamos trabajando en ese momento, es decir si trabajo con el word, pues el programa (todas las instrucciones de funcionamiento del word) estará entero en la memoria RAM.

TIPOS DE MEMORIA • FPM-RAM (Fast Page Mode RAM) Inspirado en técnicas como el "Burst Mode" usado en procesadores como el Intel 486, 3 se implantó un modo direccionamiento en el que el controlador de memoria envía una sola dirección y recibe a cambio esa y varias consecutivas sin necesidad de generar todas las direcciones. Esto supone un ahorro de tiempos ya que ciertas operaciones son repetitivas cuando se desea acceder a muchas posiciones consecutivas. Funciona como si deseáramos visitar todas las casas en una calle: después de la primera vez no seria necesario decir el número de la calle únicamente seguir la misma. Se fabricaban con tiempos de acceso de 70 ó 60 ns y fueron muy populares en sistemas basados en el 486 y los primeros Pentium.

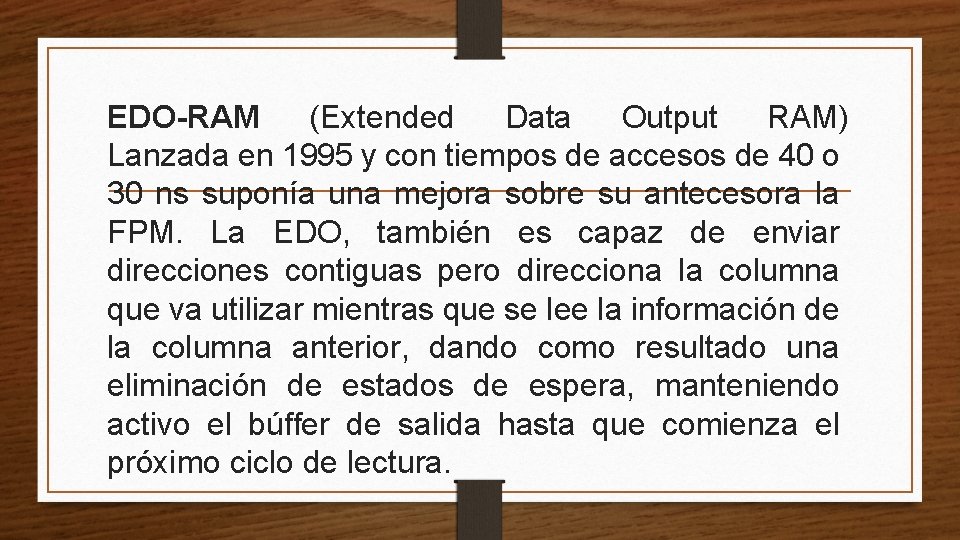

EDO-RAM (Extended Data Output RAM) Lanzada en 1995 y con tiempos de accesos de 40 o 30 ns suponía una mejora sobre su antecesora la FPM. La EDO, también es capaz de enviar direcciones contiguas pero direcciona la columna que va utilizar mientras que se lee la información de la columna anterior, dando como resultado una eliminación de estados de espera, manteniendo activo el búffer de salida hasta que comienza el próximo ciclo de lectura.

BEDO-RAM (Burst Extended Data Output RAM) Fue la evolución de la EDO RAM y competidora de la SDRAM, fue presentada en 1997. Era un tipo de memoria que usaba generadores internos de direcciones y accedía a más de una posición de memoria en cada ciclo de reloj, de manera que lograba un desempeño un 50% mejor que la EDO. Nunca salió al mercado, dado que Intel y otros fabricantes se decidieron por esquemas de memoria sincrónicos que si bien tenían mucho del direccionamiento MOSTEK, agregan funcionalidades distintas como señales de reloj.

RAM-CMOS es un tipo de memoria que contiene información sobre la configuración del sistema, por ejemplo la elección de velocidad de buses, overclock del procesador, activación de dispositivos entre otras.

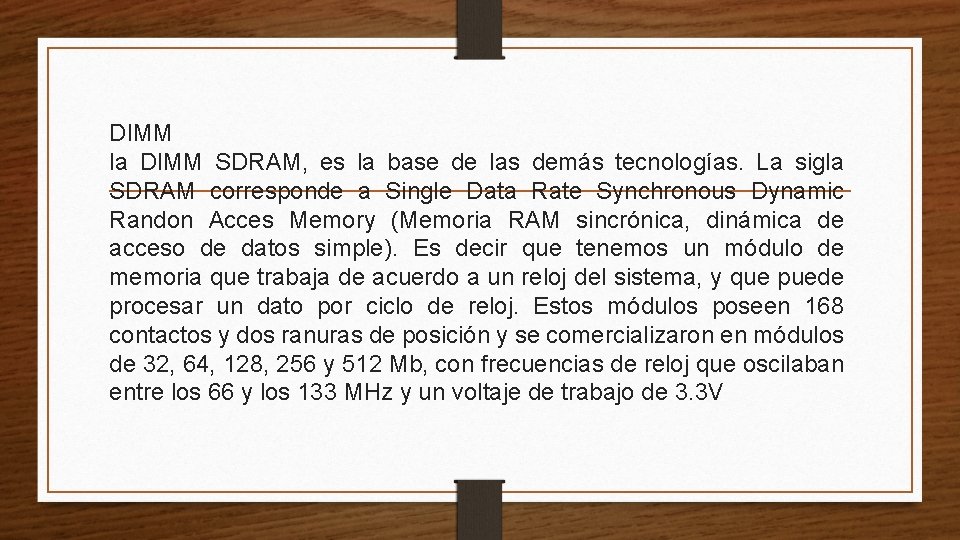

DIMM la DIMM SDRAM, es la base de las demás tecnologías. La sigla SDRAM corresponde a Single Data Rate Synchronous Dynamic Randon Acces Memory (Memoria RAM sincrónica, dinámica de acceso de datos simple). Es decir que tenemos un módulo de memoria que trabaja de acuerdo a un reloj del sistema, y que puede procesar un dato por ciclo de reloj. Estos módulos poseen 168 contactos y dos ranuras de posición y se comercializaron en módulos de 32, 64, 128, 256 y 512 Mb, con frecuencias de reloj que oscilaban entre los 66 y los 133 MHz y un voltaje de trabajo de 3. 3 V

DIMM proviene de ("Dual In line Memory Module"), lo que traducido significa módulo de memoria de línea dual (este nombre es debido a que sus contactos de cada lado son independientes, por lo tanto el contacto es doble en la tarjeta de memoria): son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles pueden tener chips de memoria en ambos lados de la tarjeta ó solo de un lado, cuentan con un conector especial de 168 terminales para ranuras de la tarjeta principal (Motherboard)

SIMM (siglas de Single In-line Memory Module), Es un formato para módulos de memoria RAM que consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM. Estos módulos se insertan en zócalos sobre la placa base. Los contactos en ambas caras están interconectados, esta es la mayor diferencia respecto de sus sucesores los DIMMs. Fueron muy populares desde principios de los 80 hasta finales de los 90, el formato fue estandarizado por JEDEC bajo el número JESD-21 C. • Hay 2 versiones de memoria SIMM, con 30 y con 72 terminales, siendo el segundo el sucesor. Cuentan con una forma física especial, para que al insertarlas, no haya riesgo de colocarla de manera incorrecta. Adicionalmente el SIMM de 72 terminales cuenta con una muesca en un lugar estratégico del conector. La memoria SIMM de 30 terminales permite el manejo de 8 bits y la de 72 terminales 32 bits. La medida del SIMM de 30 terminales es de 8. 96 cm. de largo X 1. 92 cm. de alto. La medida del SIMM de 72 terminales es de 10. 88 cm. de largo X 2. 54 cm. de alto.

Rambus : Puede ofrecer velocidades de entre 600 y 1066 MHZ. Tiene 184 contactos. Algunos de estos módulos disponen de una cubierta de aluminio (dispersor de calor) que protege los chips de memoria de un posible sobrecalentamiento. Debido a su alto coste, su utilización no se ha extendido mucho.

SD proviene de las siglas ("Secure Digital") ó seguridad digital, debido a que cuenta con un cifrado de seguridad en el Hardware para protección de datos, algo que se utiliza muy poco por el usuario final. Es una pequeña tarjeta de memoria basada en tecnología flash - NAND arriba descrita, la cuál está diseñada para ser colocada como soporte de memoria en pequeños dispositivos electrónicos modernos

DUAL

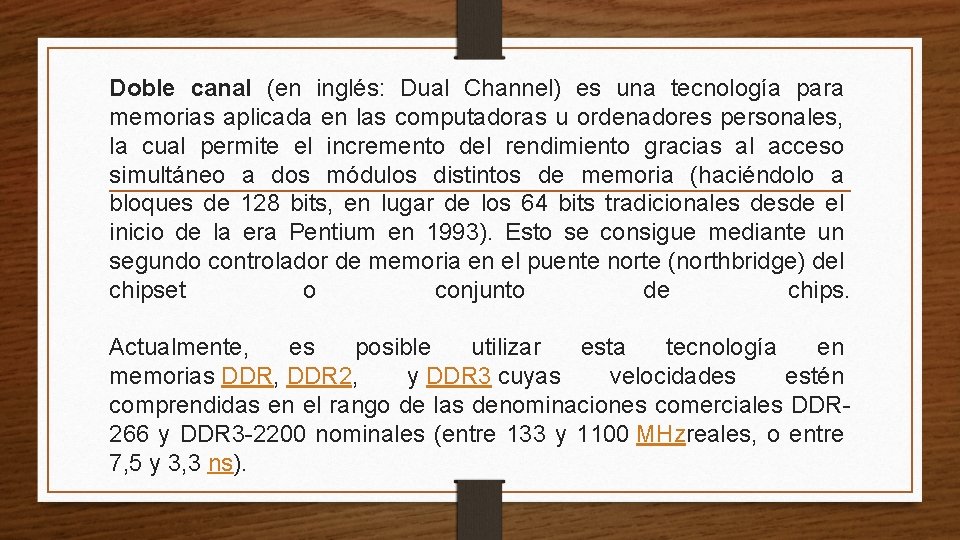

Doble canal (en inglés: Dual Channel) es una tecnología para memorias aplicada en las computadoras u ordenadores personales, la cual permite el incremento del rendimiento gracias al acceso simultáneo a dos módulos distintos de memoria (haciéndolo a bloques de 128 bits, en lugar de los 64 bits tradicionales desde el inicio de la era Pentium en 1993). Esto se consigue mediante un segundo controlador de memoria en el puente norte (northbridge) del chipset o conjunto de chips. Actualmente, es posible utilizar esta tecnología en memorias DDR, DDR 2, y DDR 3 cuyas velocidades estén comprendidas en el rango de las denominaciones comerciales DDR 266 y DDR 3 -2200 nominales (entre 133 y 1100 MHzreales, o entre 7, 5 y 3, 3 ns).

La Memoria llamada "Single Rank" es aquella con chips montados de un solo lado. Sin embargo, en algunas ésta memoria Single Rank también puede tener los chips en ambos lados. Por eso es que la única forma de diferenciar la memoria es por la información que se muestra en la etiqueta: Single Rank se detalla con la nomenclatura "1 RX", por ejemplo "1 Rx 4", "1 Rx 8", en cambio la de Dual Rank se diferencia por tener "2 RX" en la etiqueta, como por ejemplo "2 Rx 4", "2 Rx 8".

RANK Un rango de memoria es un conjunto de DRAM chips de conectados a la misma selección de chip , por lo que se accede de forma simultánea. En la práctica también comparten todas las otras señales de mando y control, y sólo los pines de datos para cada DRAM están separados (pero los pines de datos se comparten entre filas).

ASPECTOS A TENER EN CUENTA

-Existe una memoria intermedia entre el procesador y la RAM, llamada cache, pero ésta sólo es una copia (de acceso rápido) de la memoria principal (típicamente discos duros) almacenada en los módulos de RAM. -Cuando las aplicaciones se ejecutan, primeramente deben ser cargadas en memoria RAM. El procesador entonces efectúa accesos a dicha memoria para cargar instrucciones y enviar o recoger datos. Reducir el tiempo necesario para acceder a la memoria, ayuda a mejorar las prestaciones del sistema.

ERRORES TECNICOS

-El ordenador empieza a dar pitidos: -El ordenador no arranca -El ordenador arranca PERO la cantidad de memoria nueva no aparece, sigue detectando la cantidad antes de la actualización: Es muy probable que el tipo de memoria no sea del todo correcto y debamos cambiarla, hay que verificar que hemos colocado la memoria correcta para el sistema.

CUIDADOS Y USOS • Uno de los cuidados que debemos tener en cuenta al manipular una memoria RAM es descargarnos estáticamente pues la estática puede influir en los errores frecuentes de una memoria RAM. • También debemos manipular cuidadosa mente la RAM cogiéndola por las dos extremidades de los lados con los dedos índices. • También debemos utilizar como herramienta una manilla antiestática que evita que la memoria RAM sufra algunas alteración por la estática.

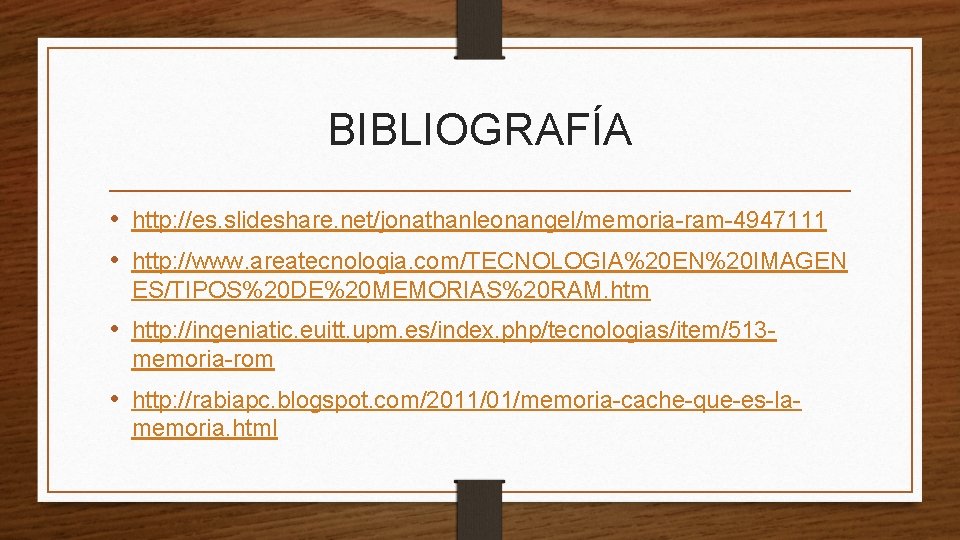

BIBLIOGRAFÍA • http: //es. slideshare. net/jonathanleonangel/memoria-ram-4947111 • http: //www. areatecnologia. com/TECNOLOGIA%20 EN%20 IMAGEN ES/TIPOS%20 DE%20 MEMORIAS%20 RAM. htm • http: //ingeniatic. euitt. upm. es/index. php/tecnologias/item/513 memoria-rom • http: //rabiapc. blogspot. com/2011/01/memoria-cache-que-es-lamemoria. html
