Membangun Jaringan RTRWNet michaelsunggiardi com Membangun Jaringan RTRWNet
Membangun Jaringan RT-RW-Net michael@sunggiardi. com
Membangun Jaringan RT-RW-Net n Mengapa Jaringan RT-RW-Net menjadi sangat menarik ? Dapat dikembangkan sendiri n Merupakan solusi untuk bisa mengakses Internet dengan murah-meriah n Peluang bisnis baru untuk di lingkungan perumahan n Mempersiapkan diri dalam era globalisasi n Kesempatan untuk memperkaya isi dari jaringan Internet n
Membangun Jaringan RT-RW-Net n Siapa yang bisa membangun jaringan RTRW-Net ? Andapun bisa n Tidak memerlukan teknologi tinggi atau kepandaian tinggi n Menguasai sedikit teknologi komputer dan jaringan n Kalau tidak memiliki kemampuan teknis, bisa bekerja sama dengan orang yang terbiasa memasang jaringan, atau dengan warnet terdekat n
Membangun Jaringan RT-RW-Net n n Di Amerika, jaringan RT-RW-Net juga dikembangkan di berbagai ‘kampung’ dengan metode yang lebih terorganisir dan melalui koperasi Di Indonesia, ada baiknya dimulai dengan komunitas RT, lalu RW, kemudian bisa skala Kecamatan dan Kelurahan

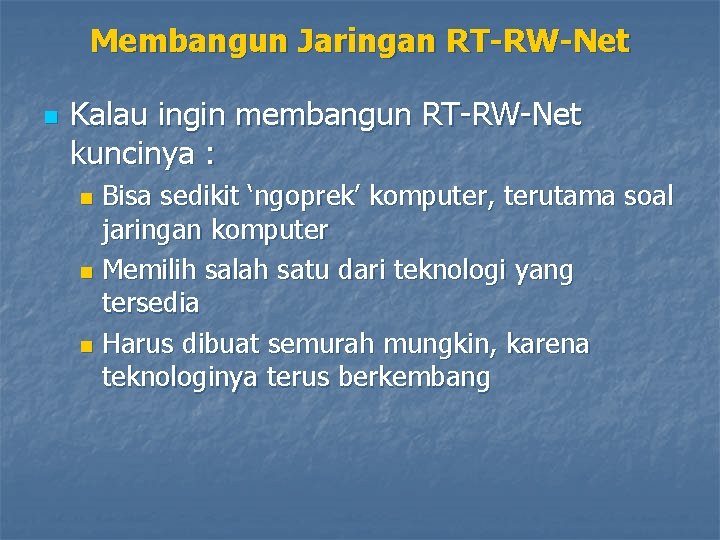

Membangun Jaringan RT-RW-Net n Kalau ingin membangun RT-RW-Net kuncinya : Bisa sedikit ‘ngoprek’ komputer, terutama soal jaringan komputer n Memilih salah satu dari teknologi yang tersedia n Harus dibuat semurah mungkin, karena teknologinya terus berkembang n
Membangun Jaringan RT-RW-Net n Langkah pertama, kita mencari akses broadband Internet yang terjangkau Kabel modem : Rp 500. 000, - per bulan n ADSL modem : Rp 3. 000, - per bulan n Wireless LAN : Rp 5. 000, - per bulan n Leased Line : Rp 7. 000, - per bulan n n Intinya, jika dibagi ke setiap rumah, tidak lebih dari Rp 500. 000, - per bulan
Membangun Jaringan RT-RW-Net n Perhitungan pembangunan RT-RW-Net n Investasi awal untuk minimal 10 rumah : Modem High Speed Rp 3. 500. 000, n Pasang koneksi Rp 2. 000, n Hub 2 buah Rp 800. 000, n Kabel per rol Rp 600. 000, n Konektor dan ongkos Rp 400. 000, n Pipa dan sealed Rp 500. 000, n TOTAL Rp 7. 800. 000, n n Dibagi 10 rumah -- @ Rp 780. 000, -

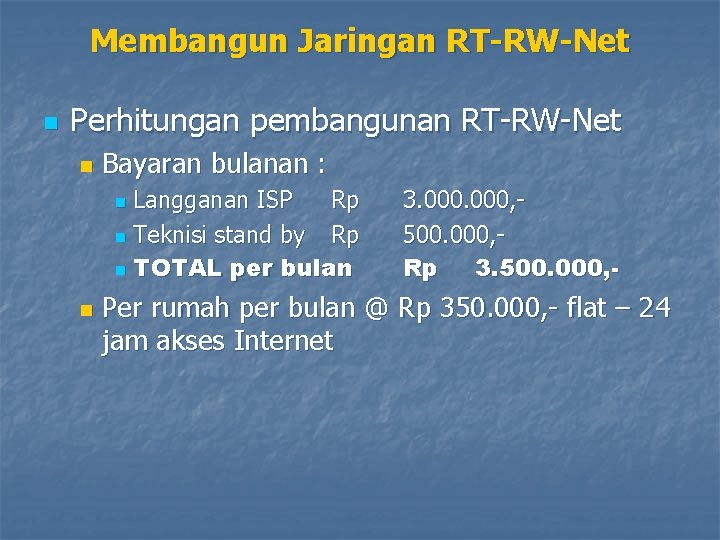

Membangun Jaringan RT-RW-Net n Perhitungan pembangunan RT-RW-Net n Bayaran bulanan : Langganan ISP Rp n Teknisi stand by Rp n TOTAL per bulan n n 3. 000, 500. 000, Rp 3. 500. 000, - Per rumah per bulan @ Rp 350. 000, - flat – 24 jam akses Internet
Membangun Jaringan RT-RW-Net n Ada dua hal yang harus kita perhatikan sewaktu akan membangun jaringan RTRW-Net : Mengupayakan akses Internet dari ISP, dengan beberapa pilihan yang tersedia n Memilih teknologi yang tepat untuk mendistribusikan akses Internet dari rumah ke rumah n

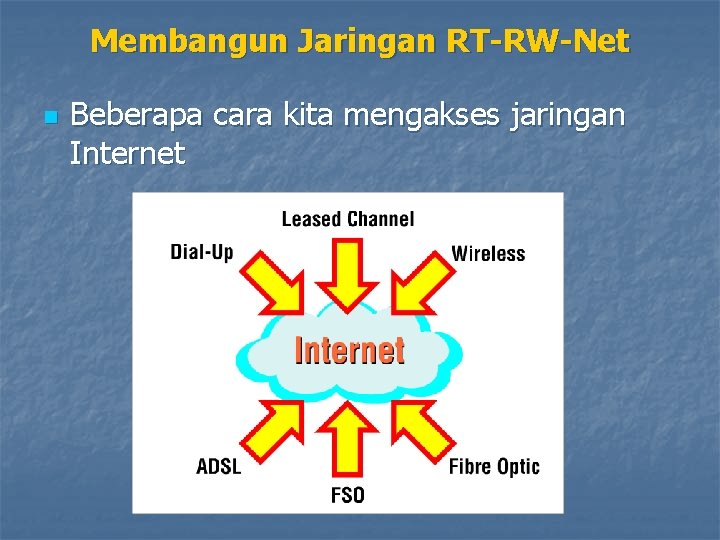

Membangun Jaringan RT-RW-Net n Beberapa cara kita mengakses jaringan Internet
Membangun Jaringan RT-RW-Net n Jika sudah ada penentuan sistem, tinggal mengajak tetangga untuk bergabung, bisa dua macam cara : Membuka semua biaya, dibagi ramai-ramai ke tetangga yang ingin ikut dalam proyek ini n Mengusahakan sendiri semuanya, lalu menjual ke tetangga n n Cara pertama lebih bisa long term, cuma bisa jadi bingung tidak jalan-jalan, karena seperti menentukan telur dan ayam

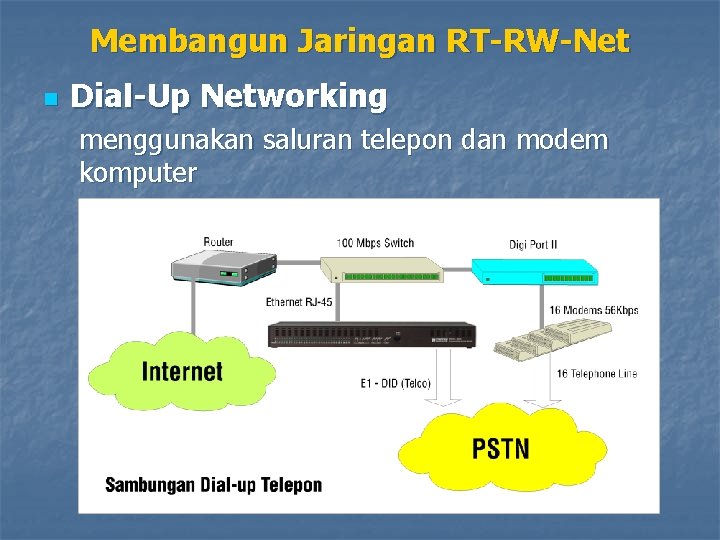

Membangun Jaringan RT-RW-Net n Dial-Up Networking menggunakan saluran telepon dan modem komputer
Membangun Jaringan RT-RW-Net n Keuntungan Dial-Up Networking : Teknologinya sudah matang dan tidak berkembang terlalu pesat lagi n Investasi murah untuk user, harga modem USD 20 – 45 n Investasi di ISP juga tidak terlalu tinggi, apalagi kalau menggunakan line analog, bisa dimulai dari USD 1. 000, sampai USD 6. 000 untuk line digital E 1 n Bisa cepat dibuat, karena menggunakan infrastruktur yang sudah ada n
Membangun Jaringan RT-RW-Net n Kerugian Dial-Up Networking : Kecepatannya terbatas, di beberapa tempat yang infrastrukturnya jelek hanya bisa mencapai 28. 800 bps n Sering putus-putus, karena kwalitas kabel dan switching telepon-nya tidak dirancang untuk kecepatan tinggi n Karena menggunakan sentral telepon, maka sering terjadi overload di sentral, sehingga pada saat kita mengakses saluran teleponnya, sering kali terdapat nada sibuk n
Membangun Jaringan RT-RW-Net n Leased Channel menggunakan sambungan kabel langsung yang disediakan oleh Telkom

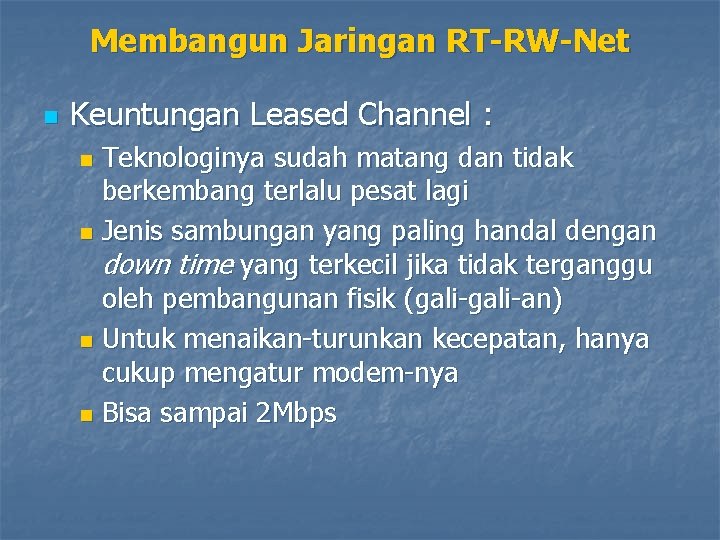

Membangun Jaringan RT-RW-Net n Keuntungan Leased Channel : Teknologinya sudah matang dan tidak berkembang terlalu pesat lagi n Jenis sambungan yang paling handal dengan down time yang terkecil jika tidak terganggu oleh pembangunan fisik (gali-an) n Untuk menaikan-turunkan kecepatan, hanya cukup mengatur modem-nya n Bisa sampai 2 Mbps n
Membangun Jaringan RT-RW-Net n Kerugian Leased Channel : Harus meminta ke Telkom, sehingga urusannya bisa panjang n Jika ada kerusakan, kita harus selalu mengontak Telkom, yang nota bene-nya, hari Sabtu dan Minggu libur ! n Harus membayar sejumlah uang yang disesuaikan menurut kecepatan akses, padahal pihak Telkom tidak menyediakan modem-nya n
Membangun Jaringan RT-RW-Net n Wireless LAN menggunakan frekwensi radio untuk menyebarkan sinyal Internet standar TCP/IP
Membangun Jaringan RT-RW-Net n Keuntungan Wireless LAN : Tidak tergantung dengan pemilik infrastruktur, sehingga pelaksanaannya bisa langsung dikerjakan n Kecepatan akses data-nya bisa tinggi, minimal 11 Mbps n Bisa dipasang dimana saja selama persyaratan line of sight terpenuhi n
Membangun Jaringan RT-RW-Net n Kerugian Wireless LAN : Teknologinya masih berkembang terus, sehingga bisa salah investasi n Pada frekwensi 2, 4 GHz jumlah kanalnya sangat terbatas, sehingga sering kali terjadi saling ganggu perangkat n Terlalu banyak jenis perangkat yang tidak saling kompatibel n Dibutuhkan pengalaman untuk memasang perangkatnya n
Membangun Jaringan RT-RW-Net n Fibre Optic menggunakan kawat serat optik untuk bandwidth besar dan jarak yang jauh

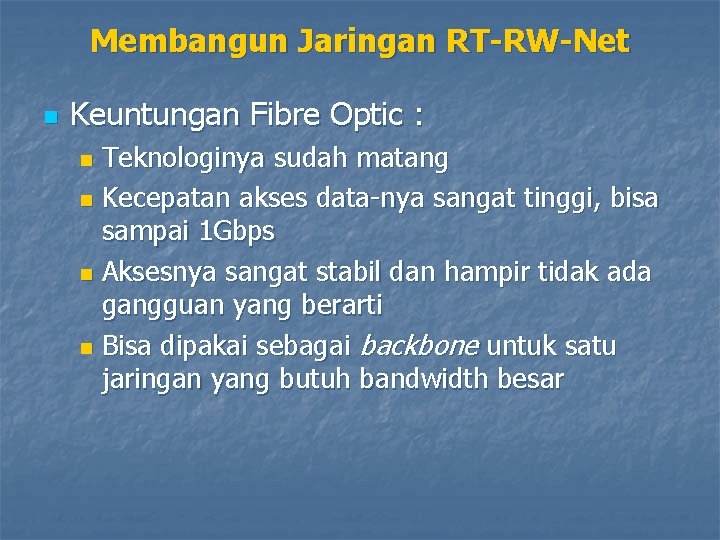

Membangun Jaringan RT-RW-Net n Keuntungan Fibre Optic : Teknologinya sudah matang n Kecepatan akses data-nya sangat tinggi, bisa sampai 1 Gbps n Aksesnya sangat stabil dan hampir tidak ada gangguan yang berarti n Bisa dipakai sebagai backbone untuk satu jaringan yang butuh bandwidth besar n
Membangun Jaringan RT-RW-Net n Kerugian Fibre Optic : Investasinya sangat tinggi, hanya cocok untuk sambungan di perusahaan-perusahaan n Pemeliharaannya sangat sulit, karena biasanya kabel berada di luar n Butuh ke-akhlian khusus untuk memasang dan merawat perangkatnya n
Membangun Jaringan RT-RW-Net n FSO Free Space Optic, teknologi komunikasi dengan menggunakan sinar laser
Membangun Jaringan RT-RW-Net n Keuntungan FSO : Teknologinya tepat guna, sudah dikembangkan sejak lama n Dapat menyalurkan data dengan bandwith yang besar n Pemasangannya mudah n Dapat dipasang dimana saja, asal persyaratan jarak dan line of sight terpenuhi n

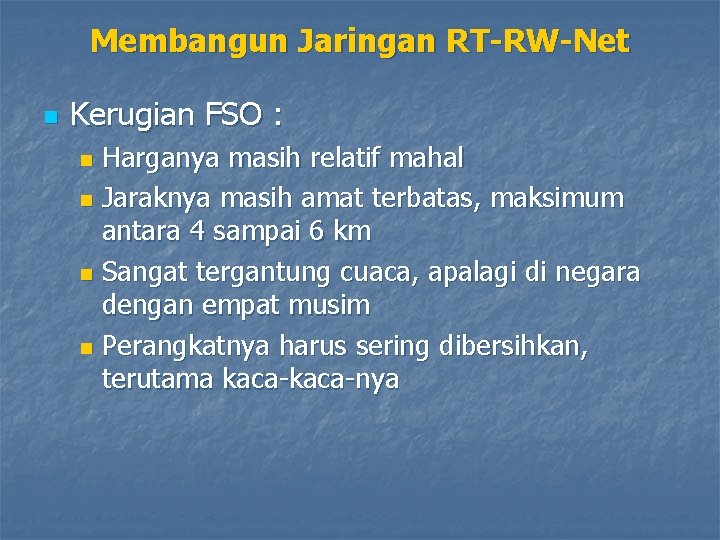

Membangun Jaringan RT-RW-Net n Kerugian FSO : Harganya masih relatif mahal n Jaraknya masih amat terbatas, maksimum antara 4 sampai 6 km n Sangat tergantung cuaca, apalagi di negara dengan empat musim n Perangkatnya harus sering dibersihkan, terutama kaca-nya n
Membangun Jaringan RT-RW-Net n ADSL memanfaatkan saluran telepon untuk mengakses Internet dengan bandwidth besar
Membangun Jaringan RT-RW-Net n Keuntungan ADSL : Menggunakan infrastruktur yang sudah ada, walaupun kwalitas kabel telepon tidak memadai untuk mengakses data kecepatan tinggi n Kecepatan akses data-nya bisa tinggi, sampai 2 Mbps (atau ada yang sampai 8 Mbps) n Investasi di sisi pelanggan tidak terlalu tinggi, sekitar USD 300 untuk modem ADSL n Khusus di Indonesia, ISP sendiri tidak perlu berinvestasi lagi n

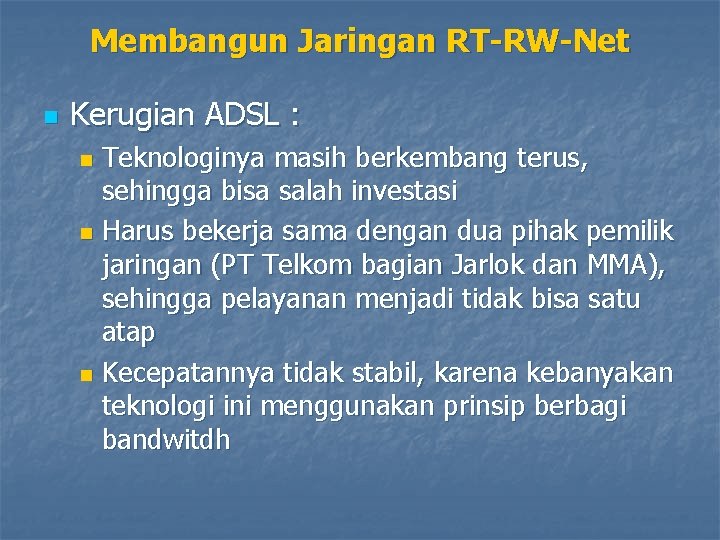

Membangun Jaringan RT-RW-Net n Kerugian ADSL : Teknologinya masih berkembang terus, sehingga bisa salah investasi n Harus bekerja sama dengan dua pihak pemilik jaringan (PT Telkom bagian Jarlok dan MMA), sehingga pelayanan menjadi tidak bisa satu atap n Kecepatannya tidak stabil, karena kebanyakan teknologi ini menggunakan prinsip berbagi bandwitdh n
Membangun Jaringan RT-RW-Net n Kabel Modem memanfaatkan saluran televisi kabel untuk bisa dipakai mengakses Internet
Membangun Jaringan RT-RW-Net n Keuntungan Kabel Modem : Menggunakan infrastruktur yang sudah ada, terutama yang sudah berlangganan kabel televisi n Biayanya bisa murah karena metode penyebarannya point to multi point n Di Indonesia, bandwidth downstream-nya bisa sampai 512 Kbps n Perangkatnya relatif murah, dibawah USD 300 n
Membangun Jaringan RT-RW-Net n Kerugian Kabel Modem : Karena menggunakan metode sharing bandwidth, maka kecepatannya tidak stabil n Kalau jaraknya terlalu jauh dari sentral, maka sering kali sambungannya terputus n Harus berlangganan televisi kabel n

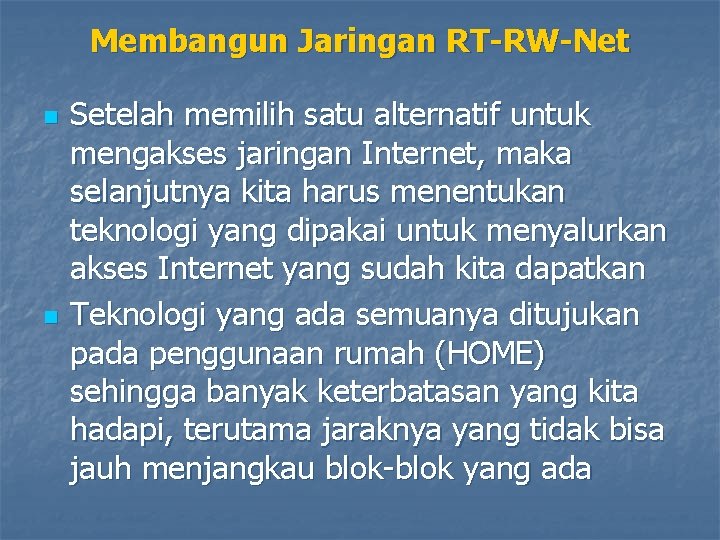

Membangun Jaringan RT-RW-Net n n Setelah memilih satu alternatif untuk mengakses jaringan Internet, maka selanjutnya kita harus menentukan teknologi yang dipakai untuk menyalurkan akses Internet yang sudah kita dapatkan Teknologi yang ada semuanya ditujukan pada penggunaan rumah (HOME) sehingga banyak keterbatasan yang kita hadapi, terutama jaraknya yang tidak bisa jauh menjangkau blok-blok yang ada
Membangun Jaringan RT-RW-Net Rekaman acara E-Life Style di Metro. TV
Membangun Jaringan RT-RW-Net n Perbandingan teknologi LAN yang dapat dipakai untuk mendistribusikan akses Internet dan mewujudkan RT-RW-Net Home. PLUG Home. PNA Home. CNA Wireless 802. 11 b Ethernet 14 Mbps 10 Mbps 11 Mbps 100 Mbps Media Listrik PLN Saluran telepon Saluran televisi Udara Kabel Cat 5 Biaya Rendah Mahal Sangat Rendah Instalasi Sangat Mudah Sulit Harus ada colokan listrik Harus memasang kabel telepon Harus memasang antena televisi Tidak perlu kabel Harus menarik kabel baru lagi (Power Line Carrier) Kecepatan Sambungan
Membangun Jaringan RT-RW-Net n Home. PLUG dikenal juga sebagai Power Line Carrier merupakan satu teknologi yang memanfaatkan jaringan listrik PLN n Kawat listrik bertegangan 220 volt dimanfaatkan sebagai sarana untuk mendistribusikan akses Internet n Kita tidak tergantung kepada PLN untuk bisa menyalurkan akses Internet n Teknologi ini sebetulnya dirancang untuk penggunaan di dalam rumah sendiri n
Membangun Jaringan RT-RW-Net n Blok Diagram Power Line Carrier
Membangun Jaringan RT-RW-Net n Spesifikasi teknologi PLC : Home. Plug 1. 0 compliant n Data rate : 14 Mbps n Jarak maksimum antar dua perangkat 100 meter n Maksimum 16 titik (perangkat) dalam satu segmen n Interface bisa Ethernet port 10/100 Mbps atau USB (yang mendukung Windows 98, 2000, Me dan XP) n
Membangun Jaringan RT-RW-Net n Perangkat PLC bermacam-macam merknya, yang tersedia salah satunya adalah Planet : Planet Ethernet Powerline PL-101 E n Planet USB Powerline PL-101 U n
Membangun Jaringan RT-RW-Net n Contoh pemasangan PLC di RT-RW-Net
Membangun Jaringan RT-RW-Net n Home. PNA Home Phone Network Alliance, menggunakan line telepon di rumah sebagai sarana untuk menghubungkan jaringan komputer n HPNA 2. 0 bekerja di kecepatan 10 Mbps, sementara HPNA 1. 0 di 1 Mbps n Jarak maksimum di kedua titik terjauh 300 meter n
Membangun Jaringan RT-RW-Net n Ada dua perangkat HPNA yang bisa dipakai, berbentuk card PCI yang dipasang di dalam komputer dan box seperti hub atau switch
Membangun Jaringan RT-RW-Net n Penggunaan frekwensi dalam satu pair kawat untuk koneksi berbagai macam peralatan.
Membangun Jaringan RT-RW-Net n Contoh penggunaan Home. PNA
Membangun Jaringan RT-RW-Net n Home. CNA Home Cable Network Alliance, bekerja dalam satu kabel coaxial, bisa mengirim dan menerima sinyal data komputer dan sinyal gambar televisi, sama persis dengan metode kabel modem (DOCSIS, Data Over Cable Service Interface Specification) n Home. CNA memanfaatkan frekwensi 5 sampai 863 MHz yang bisa digunakan di kabel coaxial n Data rate : 1 Mbps sampai 40 Mbps n

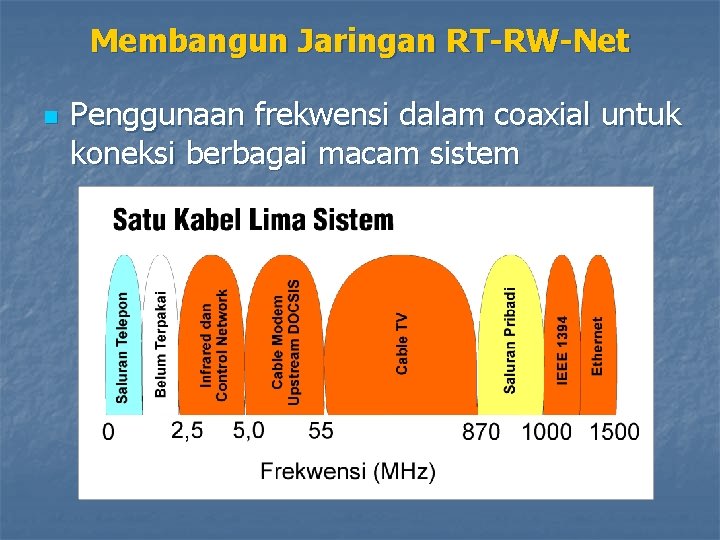

Membangun Jaringan RT-RW-Net n Penggunaan frekwensi dalam coaxial untuk koneksi berbagai macam sistem
Membangun Jaringan RT-RW-Net n Perangkat Home. CNA berbentuk seperti hub atau perangkat Home. PNA, hanya output-nya dalam bentuk konektor BNC
Membangun Jaringan RT-RW-Net n Contoh penggunaan Home CNA
Membangun Jaringan RT-RW-Net n Wireless LAN Standar Wireless-LAN (W-LAN) untuk penggunaan di dalam ruangan adalah IEEE 802. 11, dimana terdapat beberapa variasi sejak pertama kali 802. 11 diperkenalkan dengan menggunakan frekwensi 2, 4 GHz dan bandwith hanya 2 Mbps n Hanya ada 11 kanal dalam standar 802. 11 B dengan bandwidth 83, 5 MHz, sehingga penggunaan radio menjadi amat terbatas n

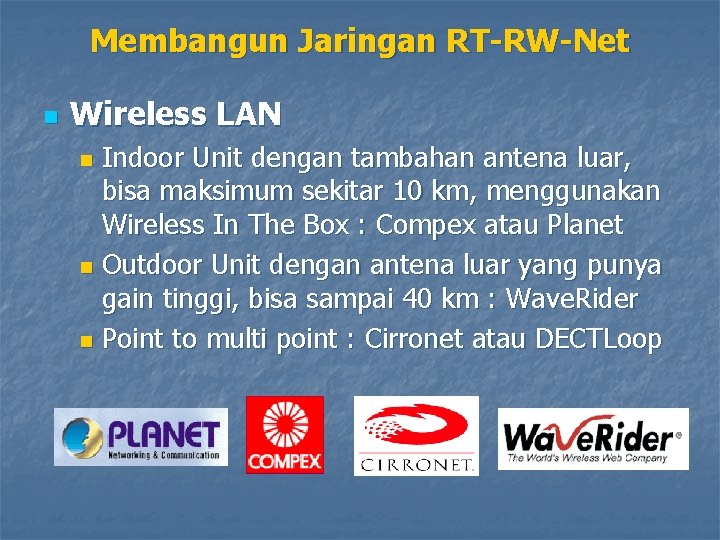

Membangun Jaringan RT-RW-Net n Wireless LAN Indoor Unit dengan tambahan antena luar, bisa maksimum sekitar 10 km, menggunakan Wireless In The Box : Compex atau Planet n Outdoor Unit dengan antena luar yang punya gain tinggi, bisa sampai 40 km : Wave. Rider n Point to multi point : Cirronet atau DECTLoop n
Membangun Jaringan RT-RW-Net n Wireless LAN n Khusus untuk distribusi ke pelanggan (point to multi-point) ada dua macam perangkat yang bisa dipakai dan sangat sesuai : Teknologi DECT Loop yang bisa men-delivery sinyal suara n Cirronet Wave. Bolt yang mampu menangani sampai 1. 200 pelanggan dalam satu box n
Membangun Jaringan RT-RW-Net n Cirronet Wave. Bolt untuk banyak user
Membangun Jaringan RT-RW-Net n DECT Loop untuk voice dan data
Membangun Jaringan RT-RW-Net n Ethernet Solusi paling mudah dan murah untuk membangun jaringan komputer n Teknologinya sudah terbukti dan kecepatan perpindahan datanya tinggi, sampai 100 Mbps n Teknologi kabel sudah bisa menembus angka 10 Gbps, dengan menggunakan kabel CAT 6 sampai maksimum 40 KM n Standar Ethernet 10 Gbps adalah IEEE 802. 3 ae n
Membangun Jaringan RT-RW-Net n Ethernet Kabel UTP hanya bisa bekerja pada jarak maksimum 100 meter (328 feet) n Menggunakan konektor RJ-45 n Menggunakan standar CAT 5, yaitu kabel dengan kemampuan transfer sampai 100 Mbps n Jenis lain dari UTP adalah STP, kabel UTP yang di shielded atau dilindungi ground, terutama dipakai di outdoor n
Membangun Jaringan RT-RW-Net n Kabel UTP bisa dipasang silang, untuk menghubungkan perangkat yang sama
Membangun Jaringan RT-RW-Net n Kabel UTP bisa dipasang langsung, untuk menghubungkan perangkat yang berbeda
Membangun Jaringan RT-RW-Net n Jaringan Ethernet di RT-RW-Net
Membangun Jaringan RT-RW-Net n Perangkat utama jaringan ethernet adalah HUB 8 port, USD 40 per unit-nya Dengan menggunakan hub, kita bisa mulai membangun jaringan RT-RW-Net
Membangun Jaringan RT-RW-Net n Kabel UTP digelar dan diberi perlindungan pipa paralon plastik melewati got di depan rumah
Membangun Jaringan RT-RW-Net n Pipa paralon yang menjulur kemana, pada satu titik akan masuk ke rumah tetangga Pastikan di setiap lekukan dipasang knee dengan lem plastik, supaya jangan masuk air
Membangun Jaringan RT-RW-Net n Kotak HUB diletakan di tempat yang mudah dijangkau teknisi nantinya Pastikan di setiap lekukan dipasang knee dengan lem plastik, supaya jangan masuk air Kotak hub, isinya terdiri dari hub, power supply, anti petir dan colokan listrik PLN untuk memberi catu daya ke power supply
Membangun Jaringan RT-RW-Net n Untuk mendistribusikan jaringan, cukup menggunakan hub yang harganya murah Hub yang menyediakan konektor BNC dapat menjangkau tempat yang makin jauh, maksimum 300 meter
Membangun Jaringan RT-RW-Net n Contoh penempatan kotak hub di salah satu sudut rumah tetangga Pastikan di setiap lekukan dipasang knee dengan lem plastik, supaya jangan masuk air Supaya nantinya mudah diakses oleh teknisi jika terjadi kerusakan, kotak hub sebaiknya diletakan diluar, misalnya di pinggir bak sampah
Membangun Jaringan RT-RW-Net n Contoh lain penempatan kotak hub Kita bisa juga meletakan kotak hub di teras, dibawah lindungan gondola
Membangun Vo. IP diatas RT-RW-Net n n Voice over IP diprakarsai oleh almarhum Elad Sion yang mendirikan Vocaltec di tahun 1993 Izak Jenie dari Jakarta juga mendirikan Free World Dialup bersama Jeff Pulver, Brandon Lucas, Lynda Meyer, Sandy Combs
Membangun Vo. IP diatas RT-RW-Net n Untuk yang kelas ‘rumahan’, dapat menggunakan Planet dengan 4 port
Membangun Vo. IP diatas RT-RW-Net n Konfigurasi pemasangan sistem Vo. IP di kantor atau rumah
Membangun Vo. IP diatas RT-RW-Net n Konfigurasi pemasangan Internet Telephony Gateway di RT-RW-Net
n Terima kasih Pertanyaan diajukan ke e-mail ke michael@sunggiardi. com
