MELAKSANAKAN PENGUKURAN KONSTRUKSI Melaksanakan levelling pada pekerjaan konstruksi
- Slides: 14
MELAKSANAKAN PENGUKURAN KONSTRUKSI Melaksanakan levelling pada pekerjaan konstruksi gedung, bangunan air, jalan dan jembatan
TUJUAN PEMBELAJARAN 1. Siswa dapat menjelaskan pengertian penyipat datar 2. Siswa dapat menyebutkan contoh-contoh bidang referensi 3. Siswa dapat menjelaskan istilah-istilah yang berkaitan dengan penyipat datar 4. Siswa dapat menyebutkan alat-alat penyipat datar 5. Siswa dapat menggunakan alat penyipat datar Teknologi dan Rekayasa
Pengertian Menyipat datar Yaitu suatu cara untuk mencari beda tinggi titik-titik dipermukaan bumi terhadap bidang referensi Teknologi dan Rekayasa
Contoh-contoh bidang referensi Ø Tinggi muka air laut rata-rata (MSL = Mean Sea Level) Ø Patok (titik) yang sudah diketahui ketinggiannya Ø Patok (titik) yang disepakati sebagai referensi Teknologi dan Rekayasa
Istilah-istilah yang berkaitan dengan menyipat datar Ø Tinggi titik Ø Datum Ø Bidang Nivo Ø Arah garis berat Ø Beda tinggi Teknologi dan Rekayasa
Alat ukur sederhana untuk menyipat datar » Timbangan rel » Selang plastik » Water-pass » Klinometer Teknologi dan Rekayasa
Teknik Pengukuran » Untuk jarak dekat bila masih terjangkau oleh sebuah alat ukur » Untuk jarak jauh (pengukuran majemuk) bila jarak titik yang diukur tak terjangkau oleh sebuah alat ukur. Teknologi dan Rekayasa
Pengukuran menyipat datar majemuk secara garis besar ada 2 » menyipat datar memanjang terbuka » menyipat datar memanjang keliling (tertutup) Teknologi dan Rekayasa
Menurut data yang diketahui dan cara perhitungannya dibagi 3 » Menyipat datar memanjang terikat sebagian » Menyipat datar memanjang lepas » Menyipat datar memanjang terikat sempurna Teknologi dan Rekayasa
Penilaian Menyipat datar Kesalahan maksimum yang diperbolehkan untuk : - Menyipat datar memanjang pulang pergi - Menyipat datar memanjang terikat sempurna Teknologi dan Rekayasa

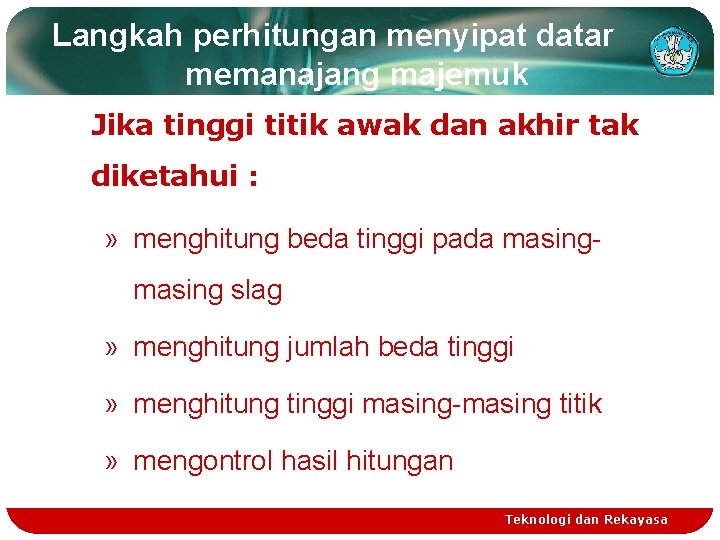

Langkah perhitungan menyipat datar memanajang majemuk Jika tinggi titik awak dan akhir tak diketahui : » menghitung beda tinggi pada masing slag » menghitung jumlah beda tinggi » menghitung tinggi masing-masing titik » mengontrol hasil hitungan Teknologi dan Rekayasa

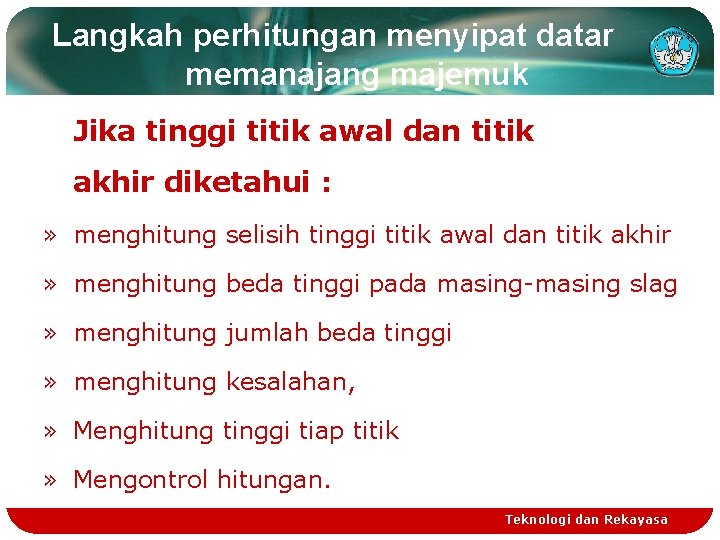

Langkah perhitungan menyipat datar memanajang majemuk Jika tinggi titik awal dan titik akhir diketahui : » menghitung selisih tinggi titik awal dan titik akhir » menghitung beda tinggi pada masing-masing slag » menghitung jumlah beda tinggi » menghitung kesalahan, » Menghitung tinggi tiap titik » Mengontrol hitungan. Teknologi dan Rekayasa

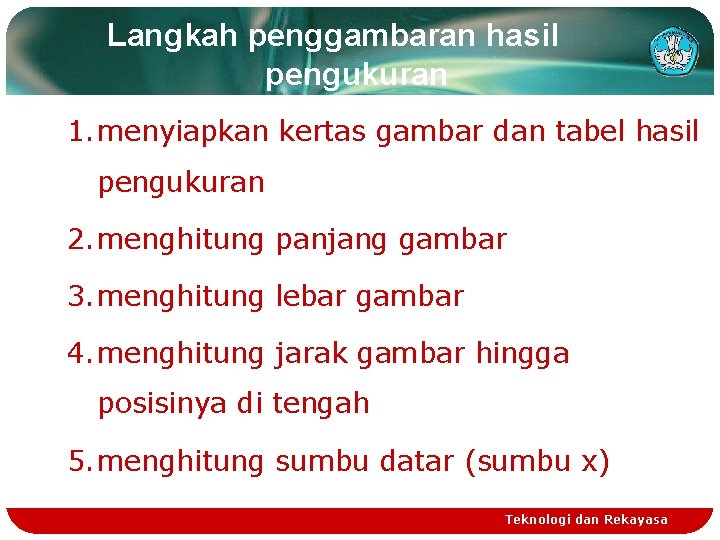

Langkah penggambaran hasil pengukuran 1. menyiapkan kertas gambar dan tabel hasil pengukuran 2. menghitung panjang gambar 3. menghitung lebar gambar 4. menghitung jarak gambar hingga posisinya di tengah 5. menghitung sumbu datar (sumbu x) Teknologi dan Rekayasa
Langkah penggambaran hasil pengukuran 6. membuat sumbu tegal (sumbu y) 7. membuat tabel keterangan di bawah sumbu x dan di kiri sumbu y 8. membuat titik-titik dengan koordinat, jarak datar dari sumbu x dan tinggi titik dari sumbu y. 9. menghubungkan titik-titik tersebut. 10. Mengarsir garis penghubung dengan arsiran penampang tanah Teknologi dan Rekayasa
