MEKANIKA REKAYASA I Pengantar PENDAHULUAN Struktur merupakan gabungan

MEKANIKA REKAYASA I Pengantar

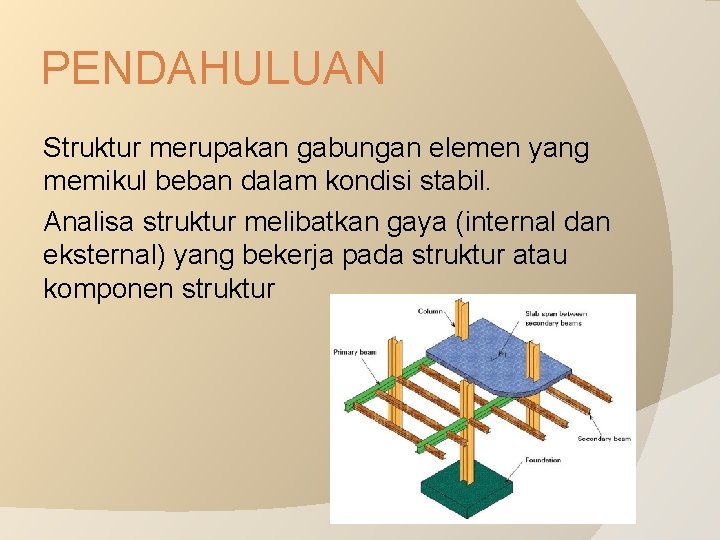

PENDAHULUAN Struktur merupakan gabungan elemen yang memikul beban dalam kondisi stabil. Analisa struktur melibatkan gaya (internal dan eksternal) yang bekerja pada struktur atau komponen struktur

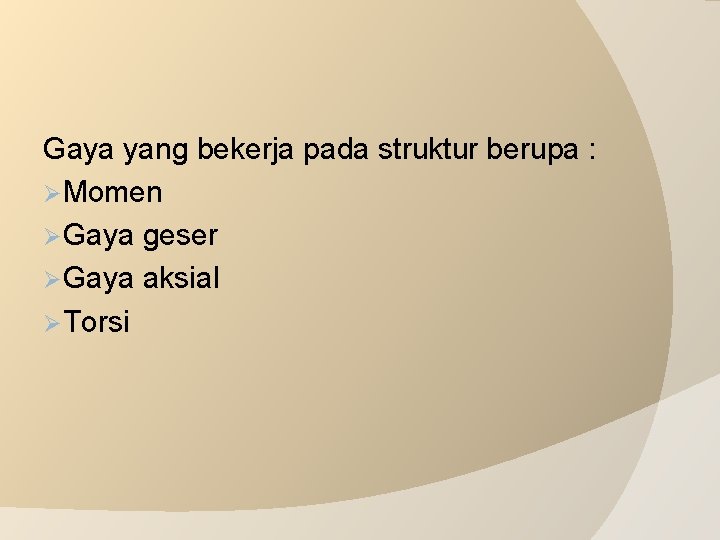

Gaya yang bekerja pada struktur berupa : ØMomen ØGaya geser ØGaya aksial ØTorsi

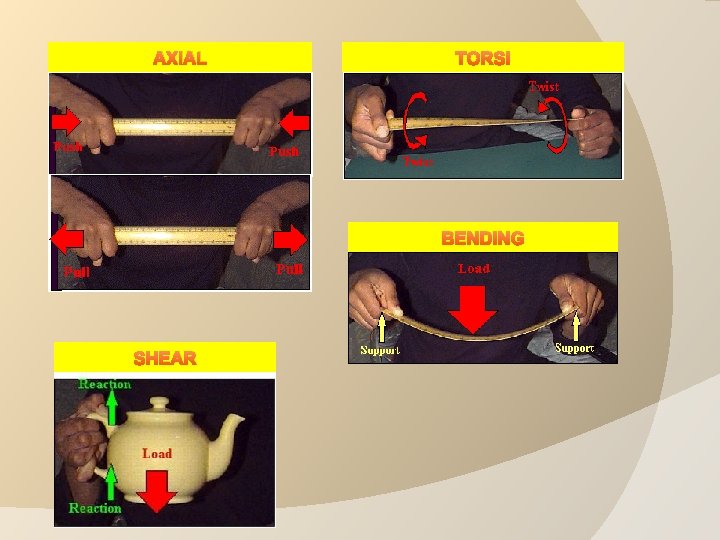

AXIAL TORSI BENDING SHEAR

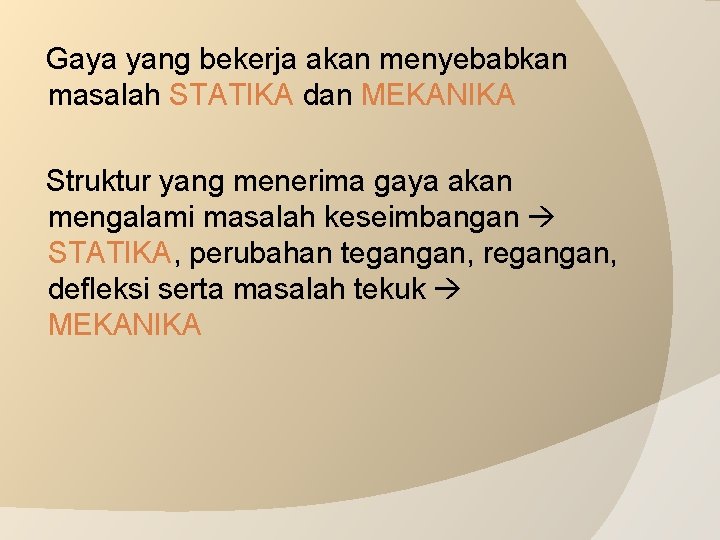

Gaya yang bekerja akan menyebabkan masalah STATIKA dan MEKANIKA Struktur yang menerima gaya akan mengalami masalah keseimbangan STATIKA, perubahan tegangan, regangan, defleksi serta masalah tekuk MEKANIKA

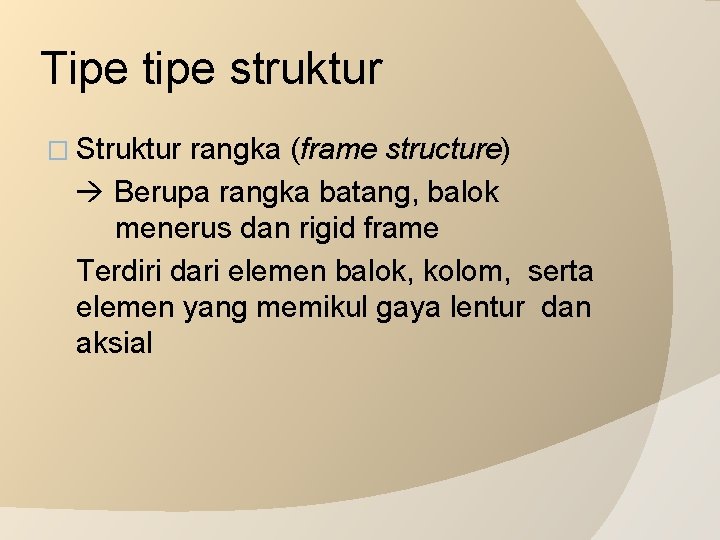

Tipe tipe struktur � Struktur rangka (frame structure) Berupa rangka batang, balok menerus dan rigid frame Terdiri dari elemen balok, kolom, serta elemen yang memikul gaya lentur dan aksial

Rangka Batang

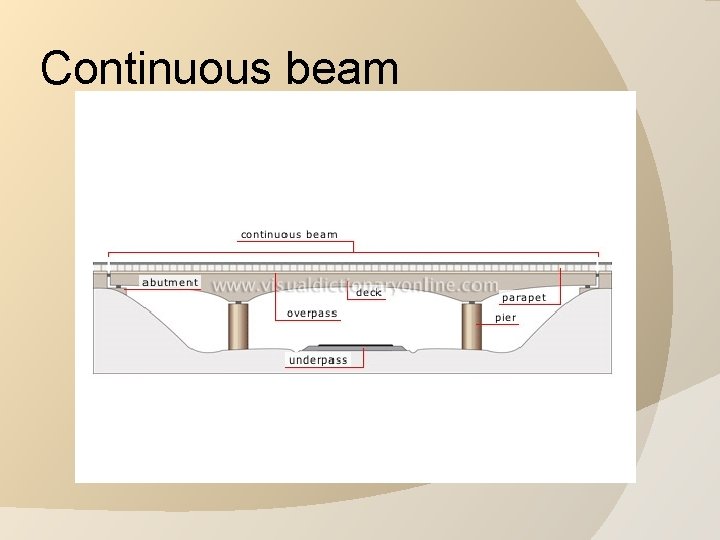

Continuous beam

Rigid Frame

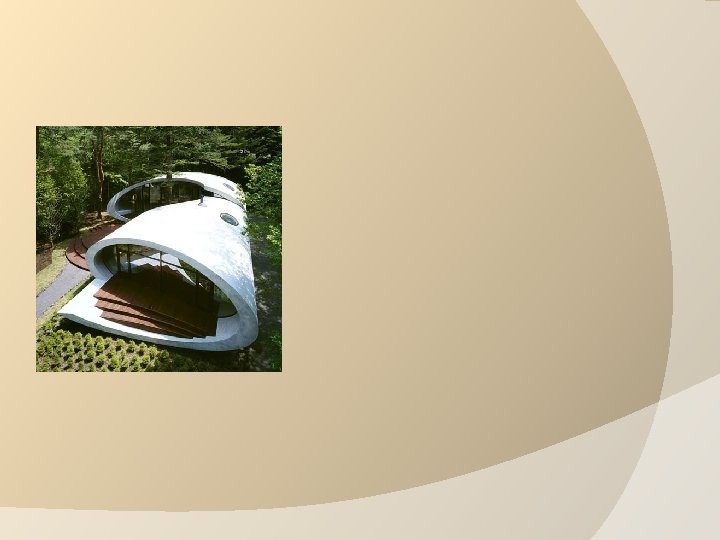

� Struktur cangkang (shell structure) Merupakan struktur yang berupa elemen dinding tipis. Gaya yang ditimbulkan sebagian besar disebabkan karena tegangan tarik yang bekerja pada permukaan cangkang. Analisa dilakukan dengan metoda elemen hingga dan teori elastisitas

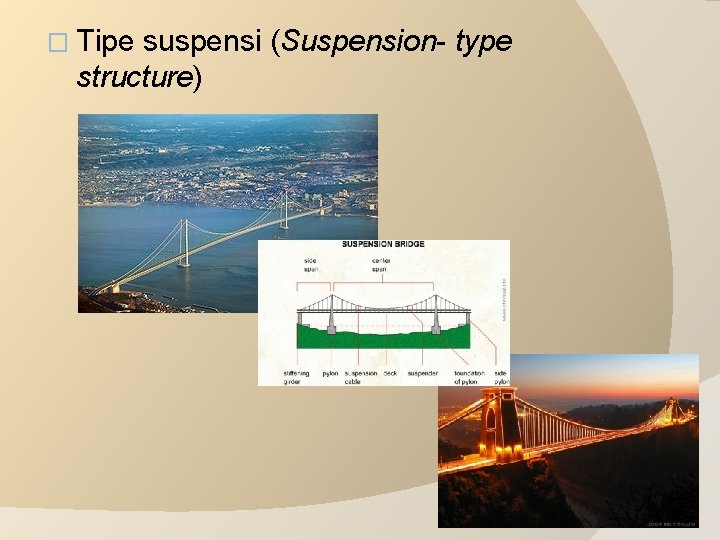

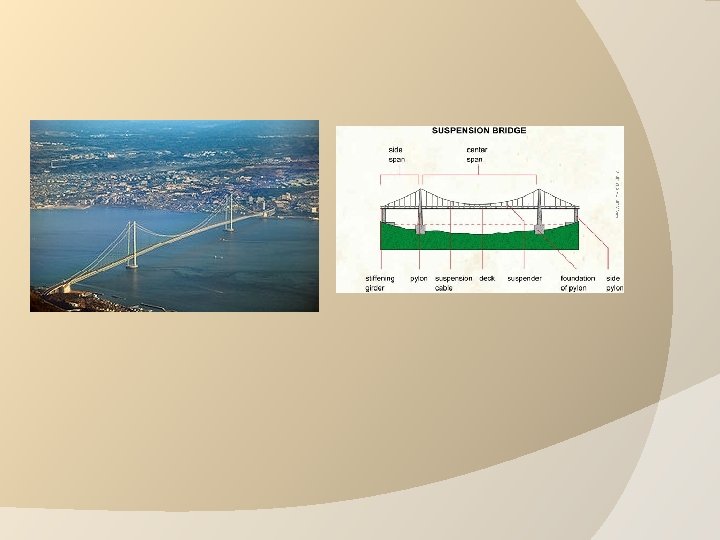

� Tipe suspensi (Suspension- structure) type

Beban Tipe pembebanan yang akan diterima struktur : 1. Beban terpusat 2. Beban terbagi rata / tidak beraturan 3. Momen

Jenis pembebanan : 1. Beban mati (Dead Load) Merupakan beban dimana posisi dan besarnya beban tetap selama masa layan struktur. Contoh : berat sendiri struktur, M/E, plumbing. 2. Beban hidup (Live Load) Merupakan beban dimana posisi dan besarnya beban bervariasi selama masa layan struktur. Contoh : orang, furniture. Karena sifatnya bervariasi maka besarnya beban hidup diatur berdasarkan fungsi bangunan. 3. Beban khusus (akibat lingkungan, alam dan resiko) Contoh : Beban angin, salju, gempa dll.

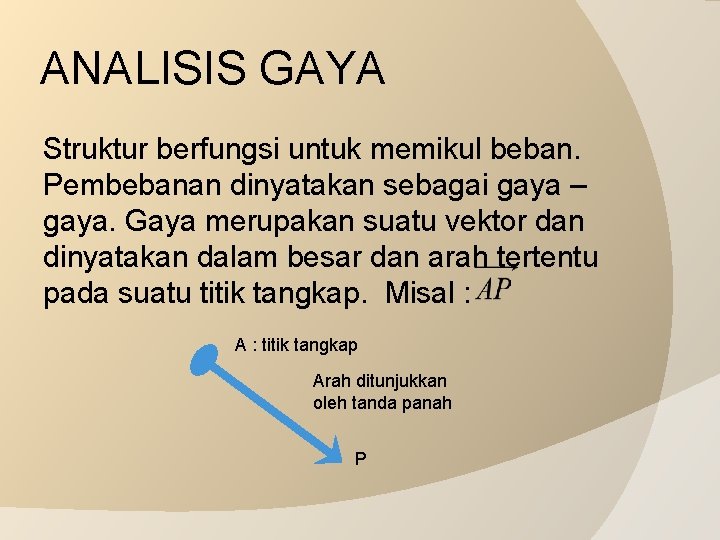

ANALISIS GAYA Struktur berfungsi untuk memikul beban. Pembebanan dinyatakan sebagai gaya – gaya. Gaya merupakan suatu vektor dan dinyatakan dalam besar dan arah tertentu pada suatu titik tangkap. Misal : A : titik tangkap Arah ditunjukkan oleh tanda panah P

Keseimbangan gaya � Keseimbangan 2 gaya Dua gaya dikatakan seimbang jika besarnya sama, segaris kerja dan berlawanan arah. P 1 // // P 2 P 1 dan P 2 adalah dua gaya yang setimbang � Keseimbangan 3 gaya Apabila gaya yang satu dengan resultan dua gaya lainnya mempunyai besaran yang sama, segaris kerja dan berlawanan arah. P 2 R P 1 P 3 R adalah resultan P 1 dan P 2. P 3 dan R besarnya sama, arah berlawanan dan segaris kerja

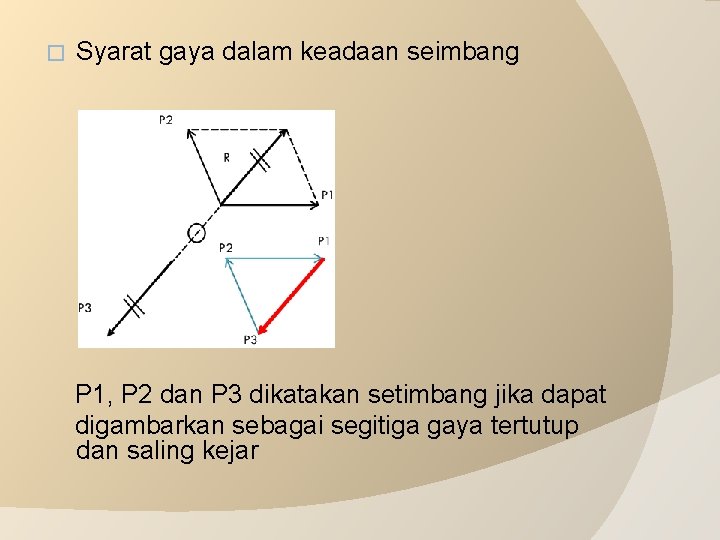

� Syarat gaya dalam keadaan seimbang P 1, P 2 dan P 3 dikatakan setimbang jika dapat digambarkan sebagai segitiga gaya tertutup dan saling kejar

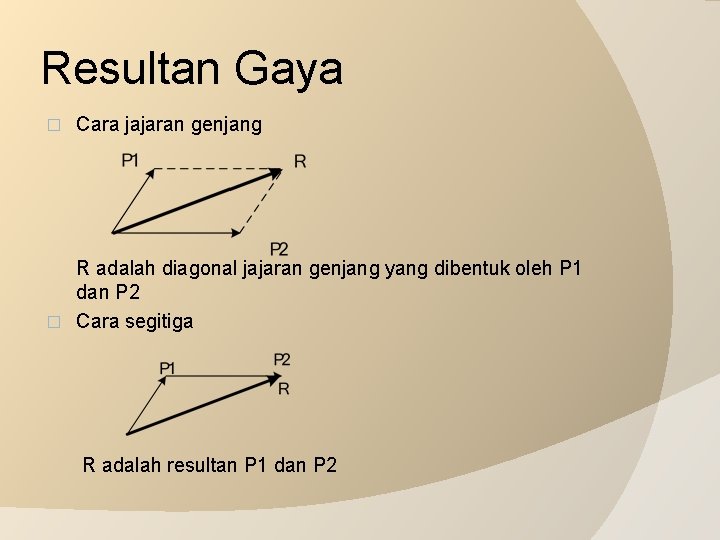

Resultan Gaya � Cara jajaran genjang R adalah diagonal jajaran genjang yang dibentuk oleh P 1 dan P 2 � Cara segitiga R adalah resultan P 1 dan P 2

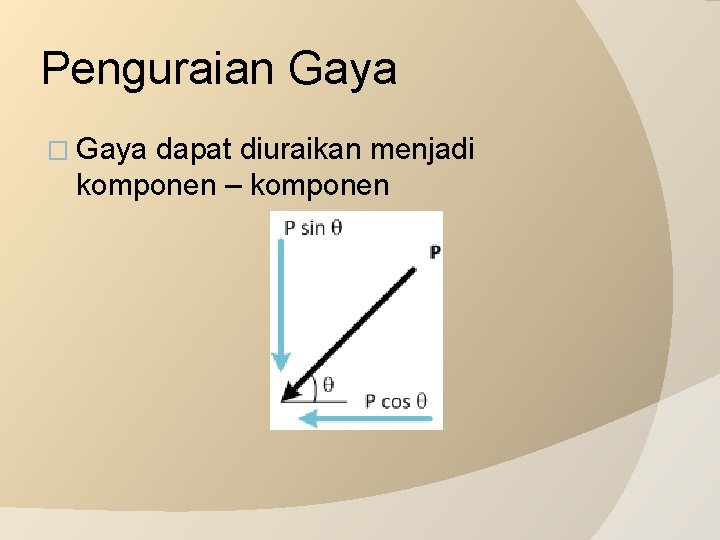

Penguraian Gaya � Gaya dapat diuraikan menjadi komponen – komponen

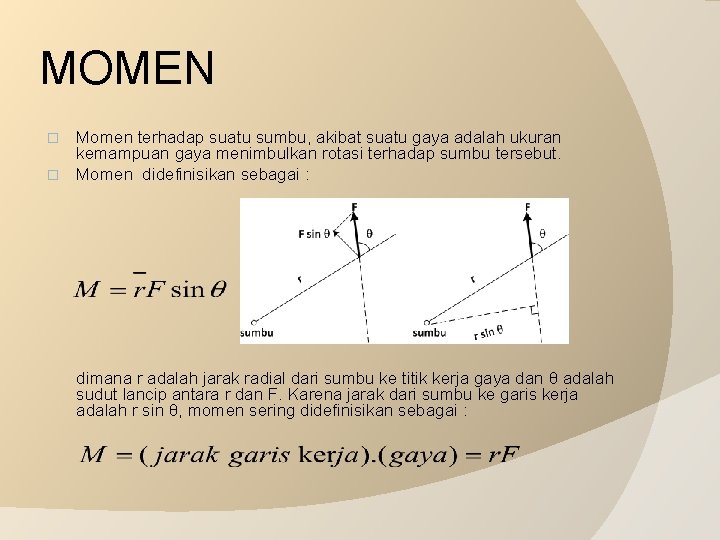

MOMEN Momen terhadap suatu sumbu, akibat suatu gaya adalah ukuran kemampuan gaya menimbulkan rotasi terhadap sumbu tersebut. � Momen didefinisikan sebagai : � dimana r adalah jarak radial dari sumbu ke titik kerja gaya dan θ adalah sudut lancip antara r dan F. Karena jarak dari sumbu ke garis kerja adalah r sin θ, momen sering didefinisikan sebagai :

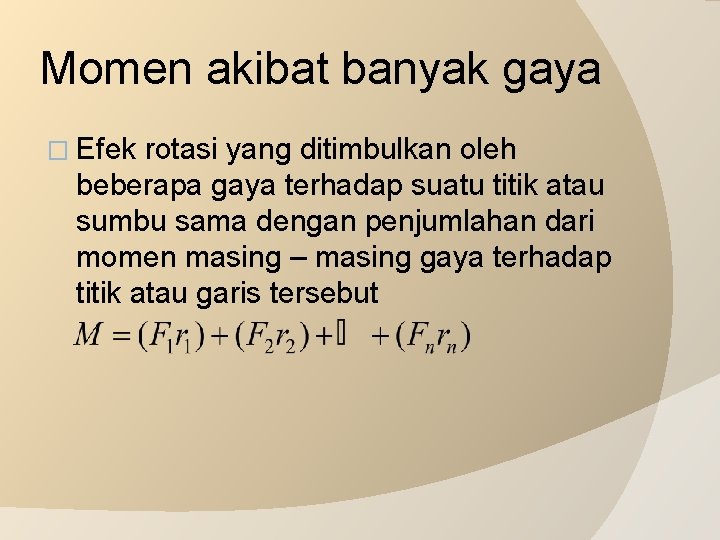

Momen akibat banyak gaya � Efek rotasi yang ditimbulkan oleh beberapa gaya terhadap suatu titik atau sumbu sama dengan penjumlahan dari momen masing – masing gaya terhadap titik atau garis tersebut

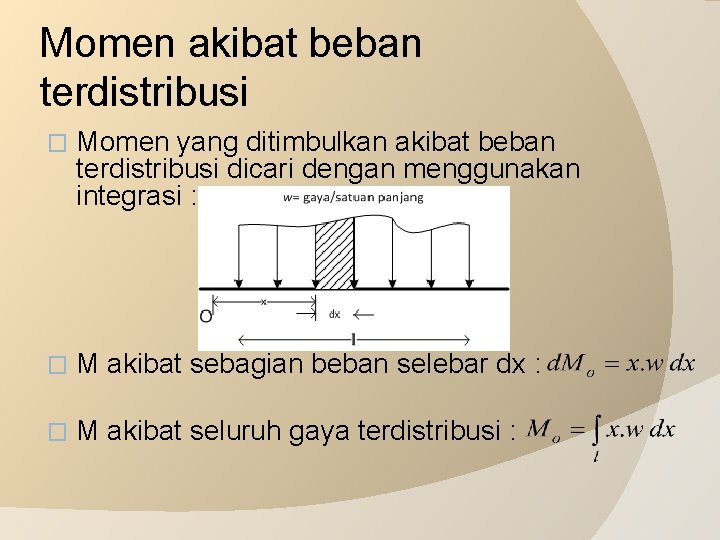

Momen akibat beban terdistribusi � Momen yang ditimbulkan akibat beban terdistribusi dicari dengan menggunakan integrasi : � M akibat sebagian beban selebar dx : � M akibat seluruh gaya terdistribusi :

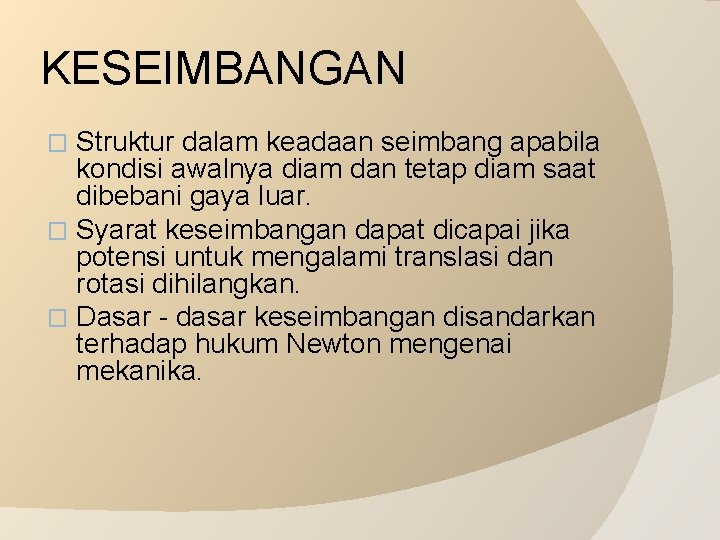

KESEIMBANGAN Struktur dalam keadaan seimbang apabila kondisi awalnya diam dan tetap diam saat dibebani gaya luar. � Syarat keseimbangan dapat dicapai jika potensi untuk mengalami translasi dan rotasi dihilangkan. � Dasar - dasar keseimbangan disandarkan terhadap hukum Newton mengenai mekanika. �

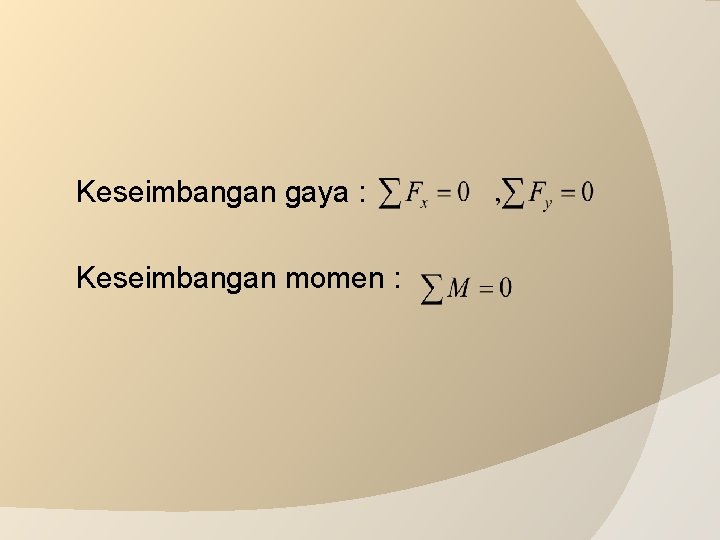

Keseimbangan gaya : Keseimbangan momen :

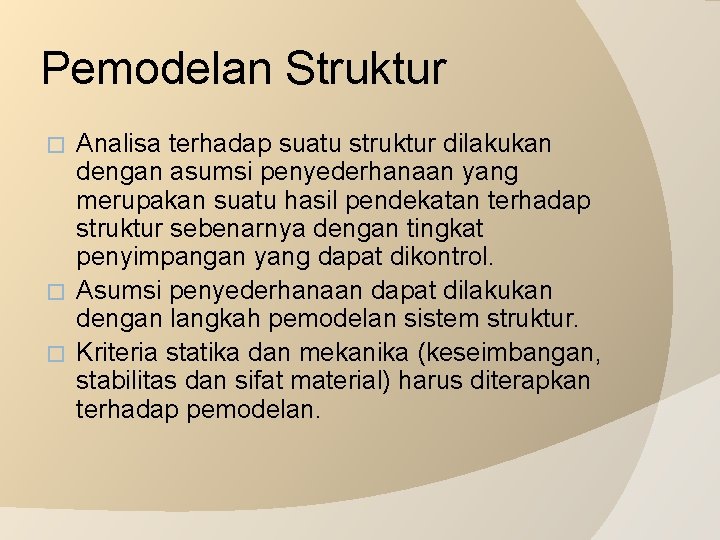

Pemodelan Struktur Analisa terhadap suatu struktur dilakukan dengan asumsi penyederhanaan yang merupakan suatu hasil pendekatan terhadap struktur sebenarnya dengan tingkat penyimpangan yang dapat dikontrol. � Asumsi penyederhanaan dapat dilakukan dengan langkah pemodelan sistem struktur. � Kriteria statika dan mekanika (keseimbangan, stabilitas dan sifat material) harus diterapkan terhadap pemodelan. �

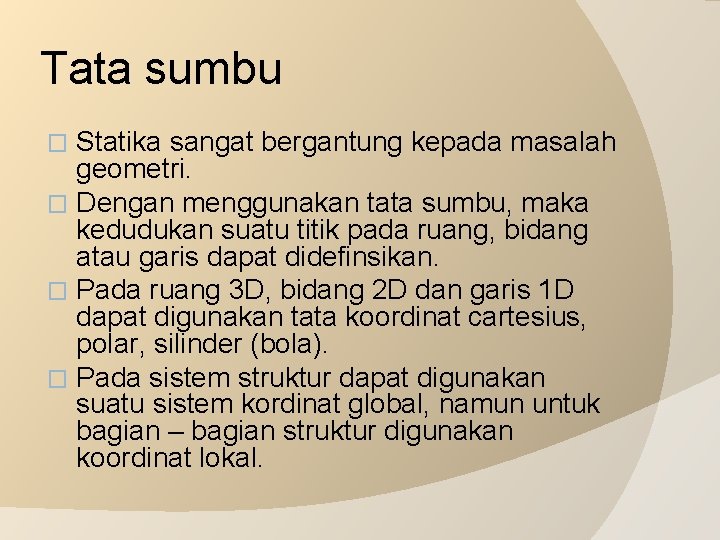

Tata sumbu Statika sangat bergantung kepada masalah geometri. � Dengan menggunakan tata sumbu, maka kedudukan suatu titik pada ruang, bidang atau garis dapat didefinsikan. � Pada ruang 3 D, bidang 2 D dan garis 1 D dapat digunakan tata koordinat cartesius, polar, silinder (bola). � Pada sistem struktur dapat digunakan suatu sistem kordinat global, namun untuk bagian – bagian struktur digunakan koordinat lokal. �

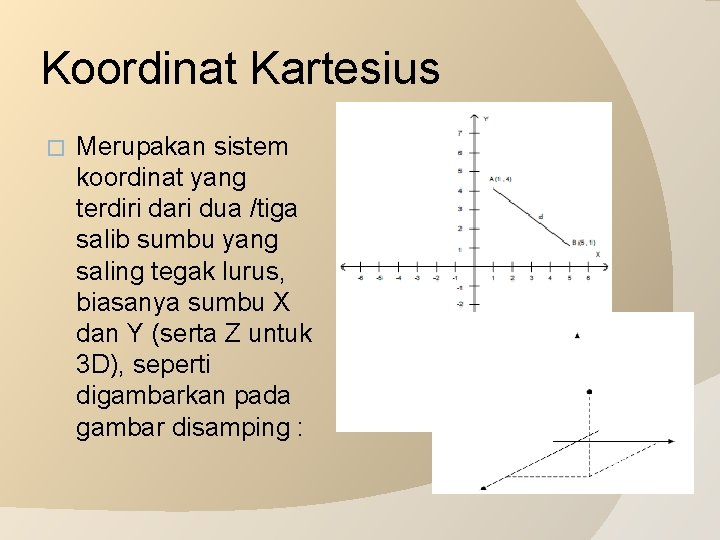

Koordinat Kartesius � Merupakan sistem koordinat yang terdiri dari dua /tiga salib sumbu yang saling tegak lurus, biasanya sumbu X dan Y (serta Z untuk 3 D), seperti digambarkan pada gambar disamping :

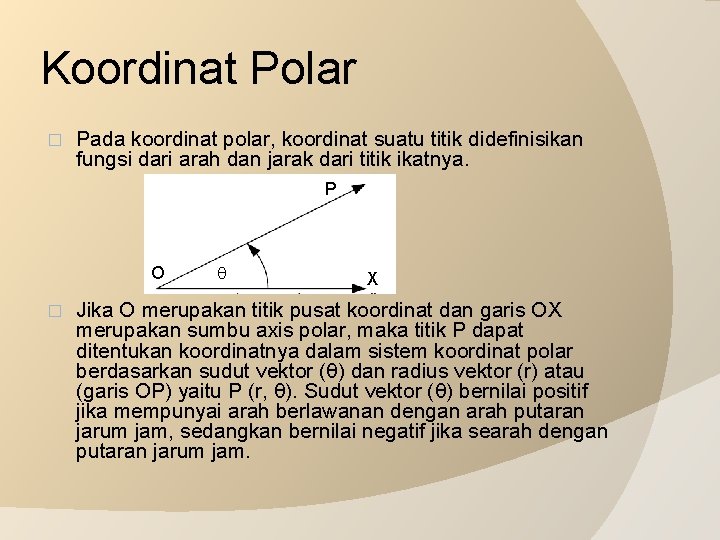

Koordinat Polar � Pada koordinat polar, koordinat suatu titik didefinisikan fungsi dari arah dan jarak dari titik ikatnya. P O � q X Jika O merupakan titik pusat koordinat dan garis OX merupakan sumbu axis polar, maka titik P dapat ditentukan koordinatnya dalam sistem koordinat polar berdasarkan sudut vektor (θ) dan radius vektor (r) atau (garis OP) yaitu P (r, θ). Sudut vektor (θ) bernilai positif jika mempunyai arah berlawanan dengan arah putaran jarum jam, sedangkan bernilai negatif jika searah dengan putaran jarum jam.

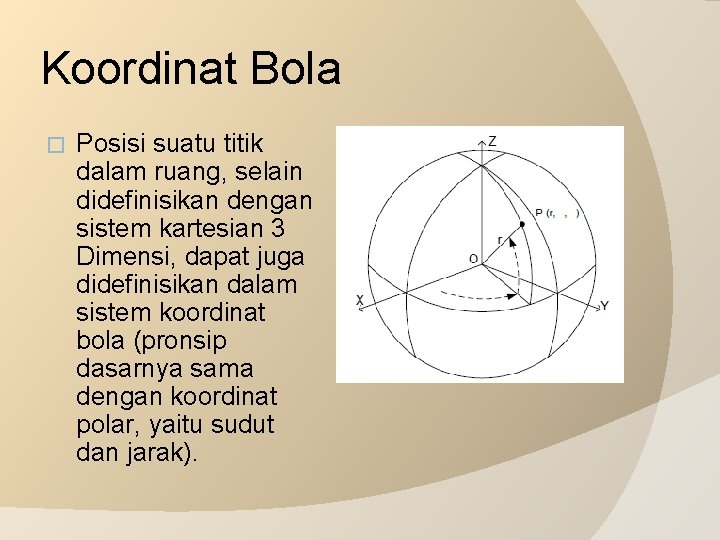

Koordinat Bola � Posisi suatu titik dalam ruang, selain didefinisikan dengan sistem kartesian 3 Dimensi, dapat juga didefinisikan dalam sistem koordinat bola (pronsip dasarnya sama dengan koordinat polar, yaitu sudut dan jarak).

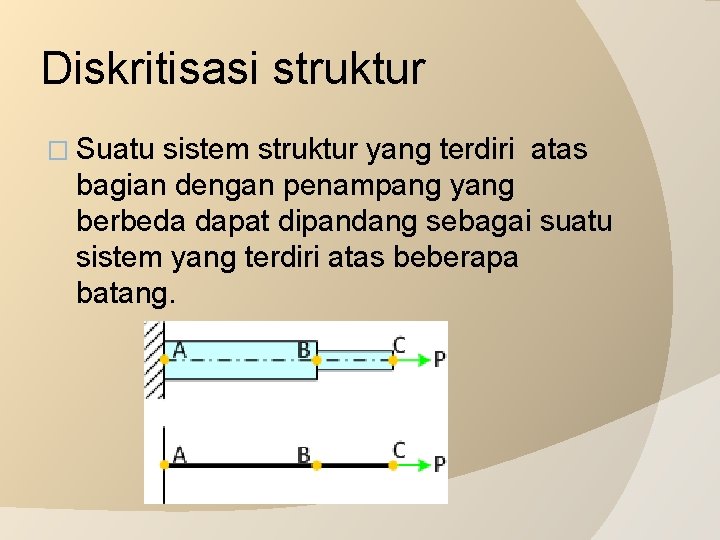

Diskritisasi struktur � Suatu sistem struktur yang terdiri atas bagian dengan penampang yang berbeda dapat dipandang sebagai suatu sistem yang terdiri atas beberapa batang.

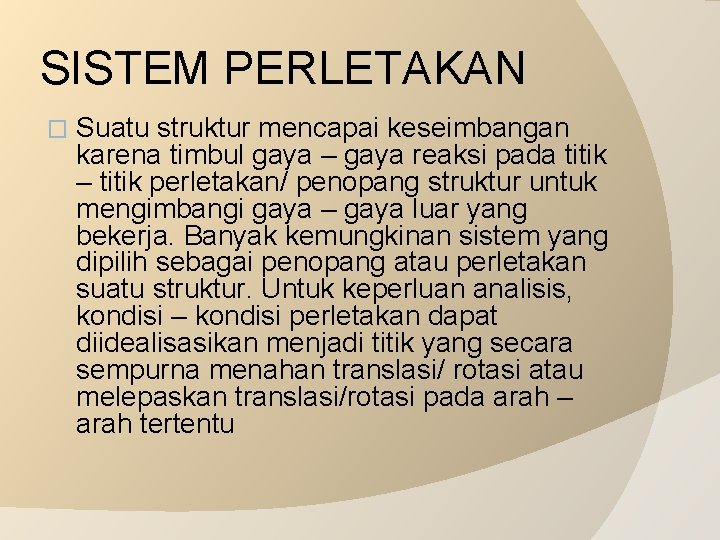

SISTEM PERLETAKAN � Suatu struktur mencapai keseimbangan karena timbul gaya – gaya reaksi pada titik – titik perletakan/ penopang struktur untuk mengimbangi gaya – gaya luar yang bekerja. Banyak kemungkinan sistem yang dipilih sebagai penopang atau perletakan suatu struktur. Untuk keperluan analisis, kondisi – kondisi perletakan dapat diidealisasikan menjadi titik yang secara sempurna menahan translasi/ rotasi atau melepaskan translasi/rotasi pada arah – arah tertentu

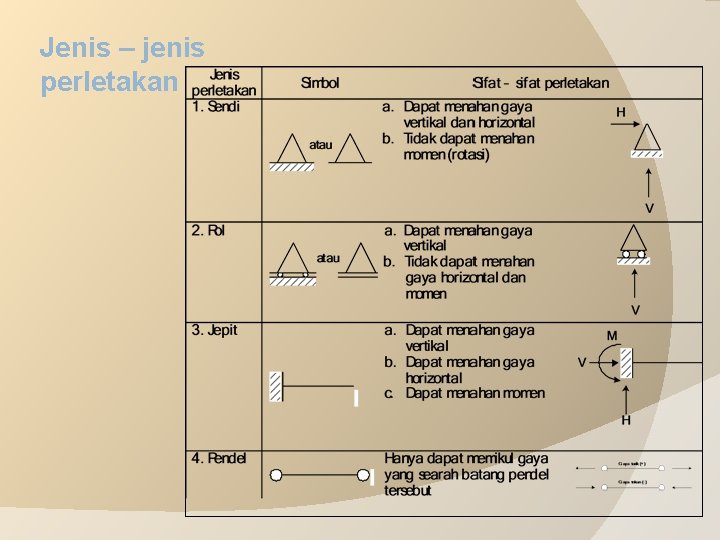

Jenis – jenis perletakan

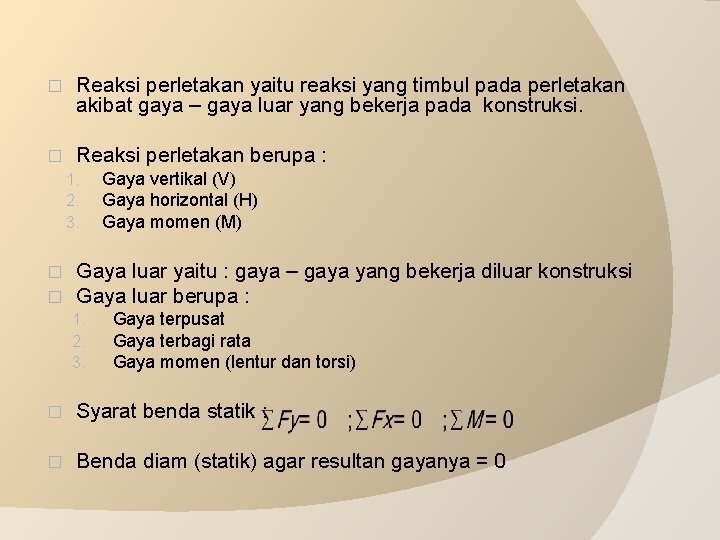

� Reaksi perletakan yaitu reaksi yang timbul pada perletakan akibat gaya – gaya luar yang bekerja pada konstruksi. � Reaksi perletakan berupa : 1. 2. 3. Gaya vertikal (V) Gaya horizontal (H) Gaya momen (M) � � Gaya luar yaitu : gaya – gaya yang bekerja diluar konstruksi Gaya luar berupa : 1. 2. 3. Gaya terpusat Gaya terbagi rata Gaya momen (lentur dan torsi) � Syarat benda statik : � Benda diam (statik) agar resultan gayanya = 0

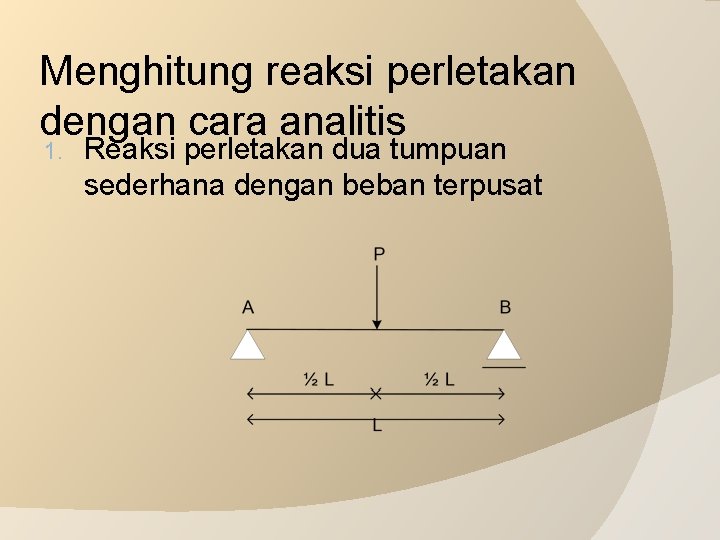

Menghitung reaksi perletakan dengan cara analitis 1. Reaksi perletakan dua tumpuan sederhana dengan beban terpusat

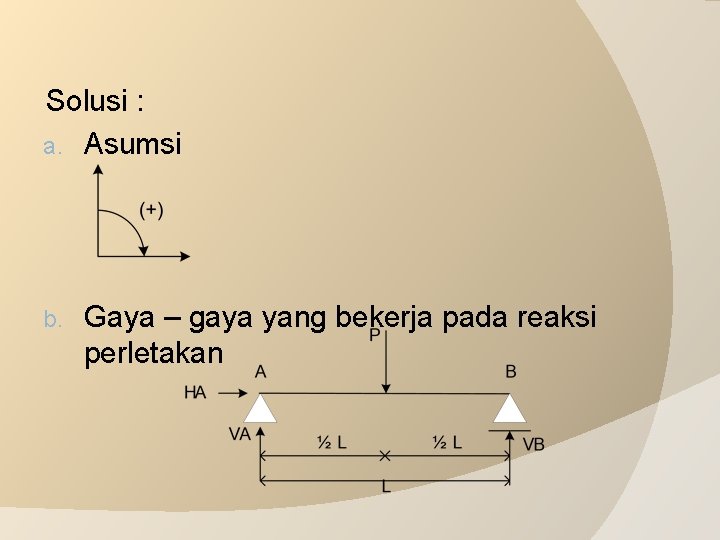

Solusi : a. Asumsi b. Gaya – gaya yang bekerja pada reaksi perletakan

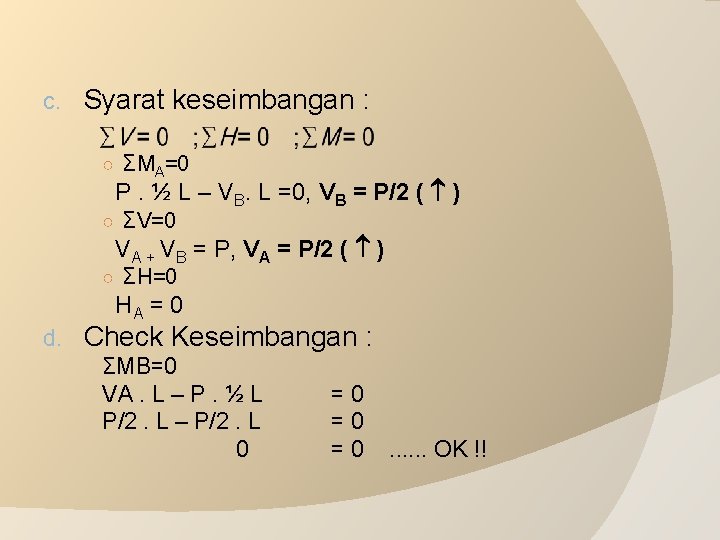

c. Syarat keseimbangan : ○ ΣMA=0 P. ½ L – VB. L =0, VB = P/2 ( ) ○ ΣV=0 VA + VB = P, VA = P/2 ( ) ○ ΣH=0 HA = 0 d. Check Keseimbangan : ΣMB=0 VA. L – P. ½ L P/2. L – P/2. L 0 = 0 = 0 . . . OK !!

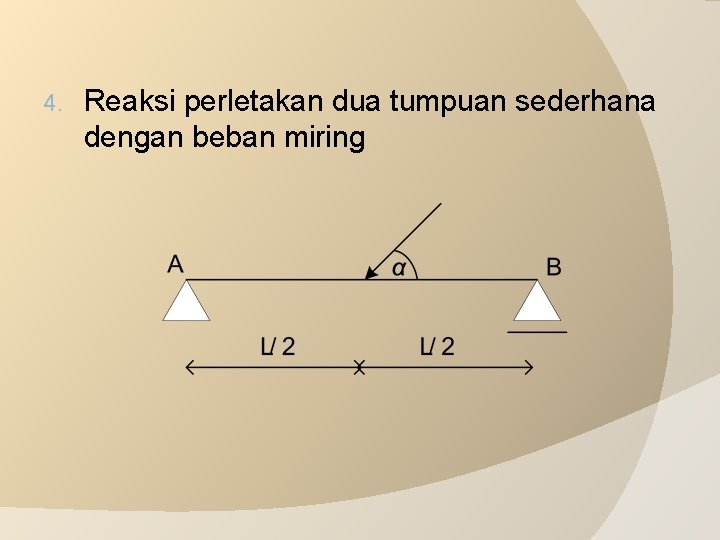

4. Reaksi perletakan dua tumpuan sederhana dengan beban miring

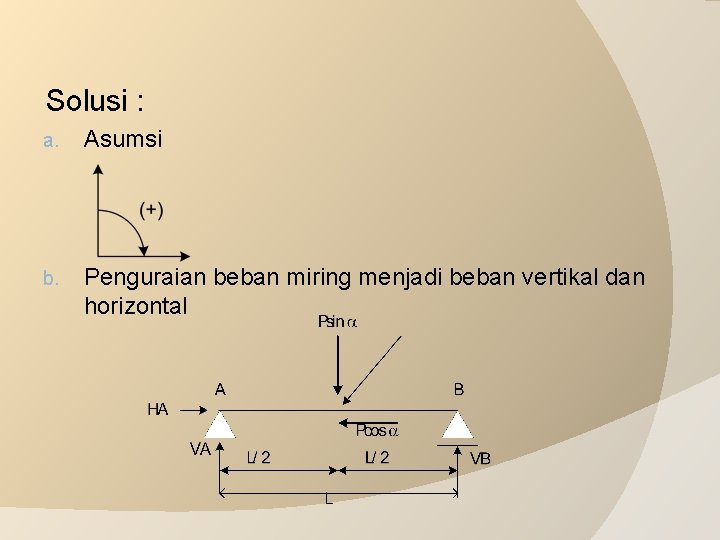

Solusi : a. Asumsi b. Penguraian beban miring menjadi beban vertikal dan horizontal

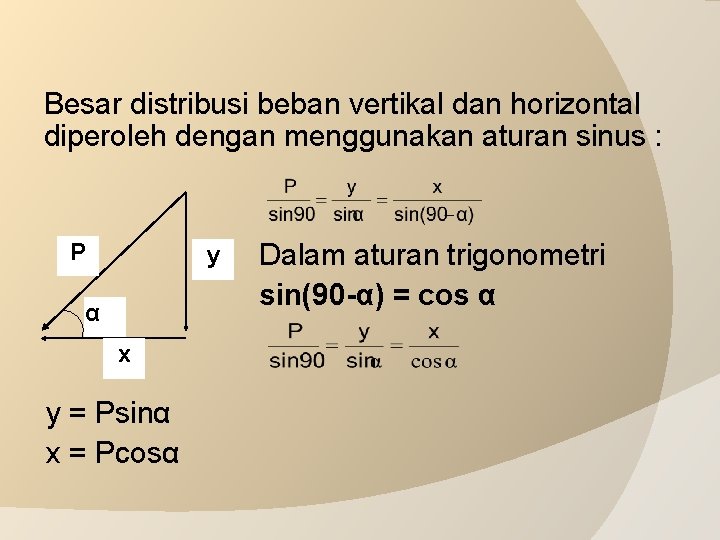

Besar distribusi beban vertikal dan horizontal diperoleh dengan menggunakan aturan sinus : P y α x y = Psinα x = Pcosα Dalam aturan trigonometri sin(90 -α) = cos α

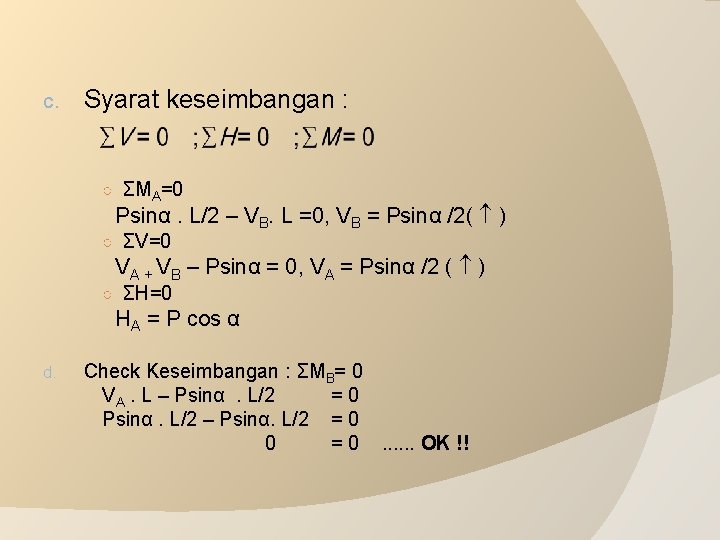

c. Syarat keseimbangan : ○ ΣMA=0 Psinα. L/2 – VB. L =0, VB = Psinα /2( ) ○ ΣV=0 VA + VB – Psinα = 0, VA = Psinα /2 ( ) ○ ΣH=0 HA = P cos α d. Check Keseimbangan : ΣMB= 0 VA. L – Psinα . L/2 = 0 Psinα. L/2 – Psinα. L/2 = 0 = 0 . . . OK !!

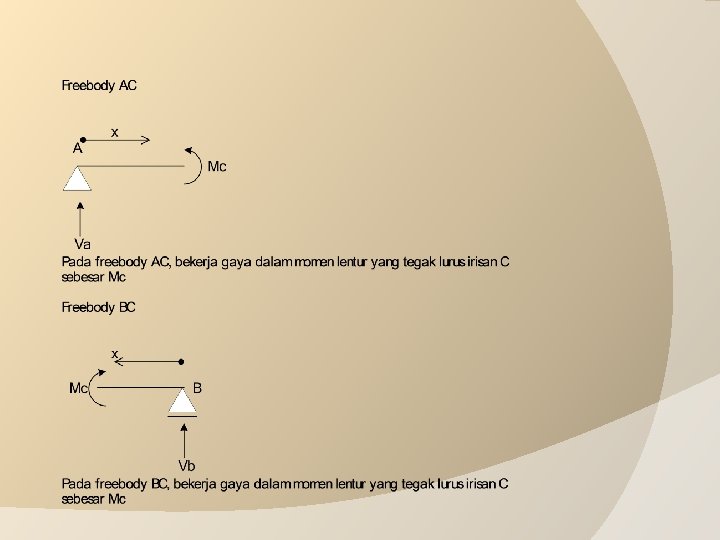

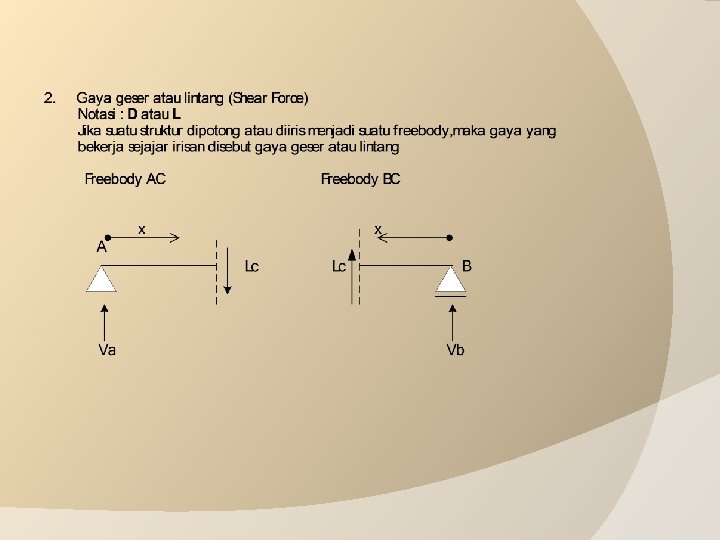

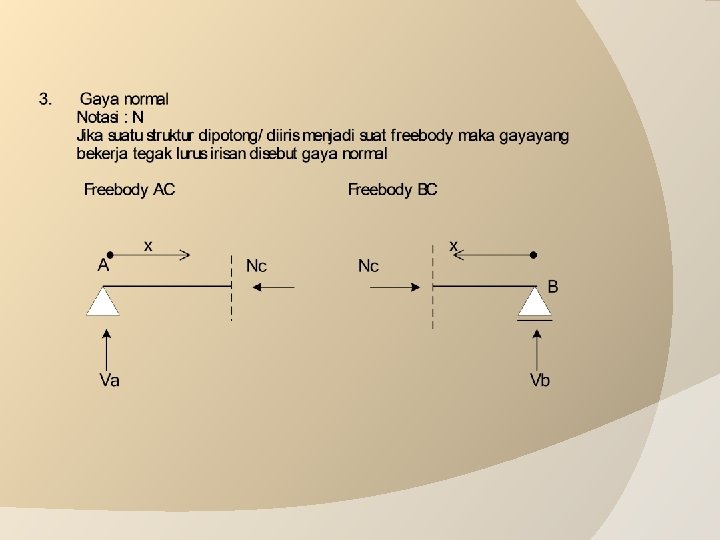

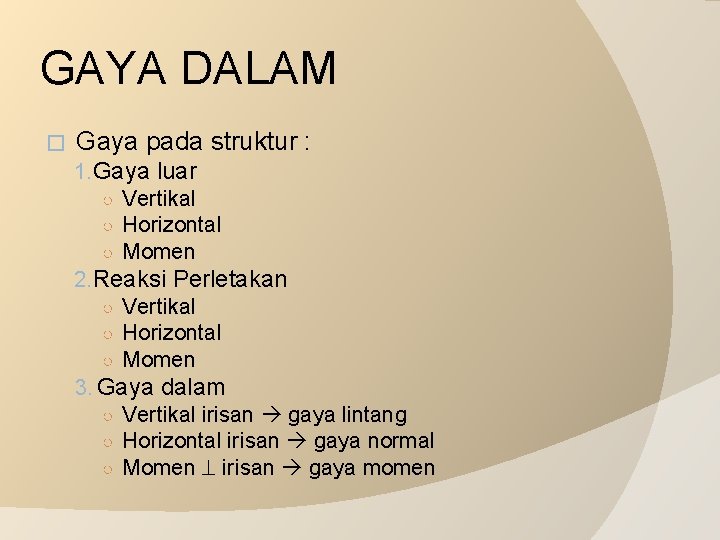

GAYA DALAM � Gaya pada struktur : 1. Gaya luar ○ Vertikal ○ Horizontal ○ Momen 2. Reaksi Perletakan ○ Vertikal ○ Horizontal ○ Momen 3. Gaya dalam ○ Vertikal irisan gaya lintang ○ Horizontal irisan gaya normal ○ Momen irisan gaya momen

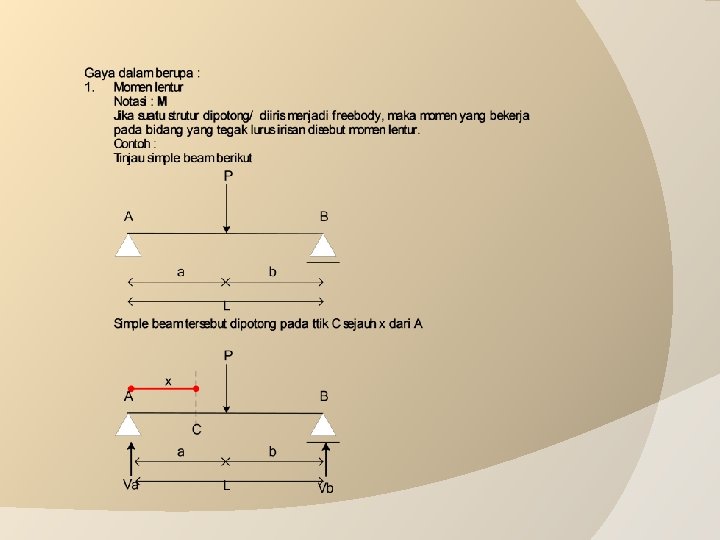

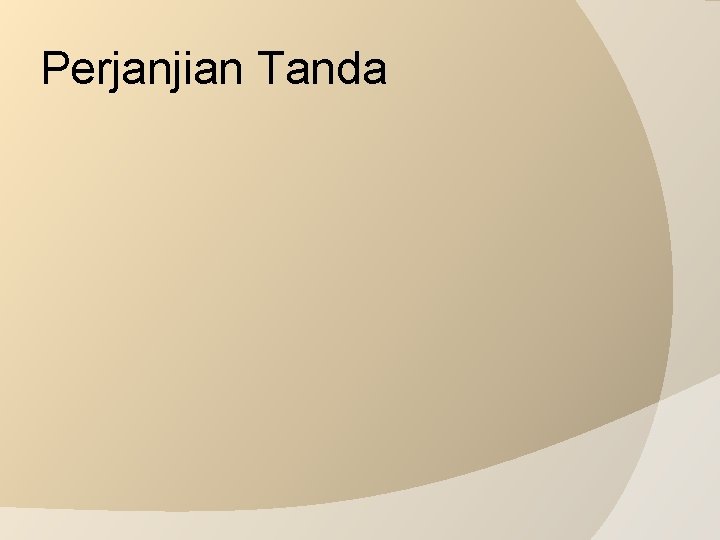

Perjanjian Tanda

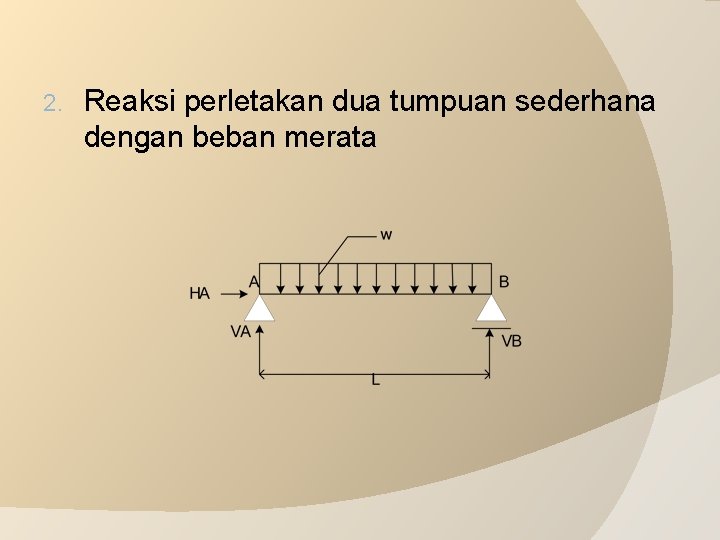

2. Reaksi perletakan dua tumpuan sederhana dengan beban merata

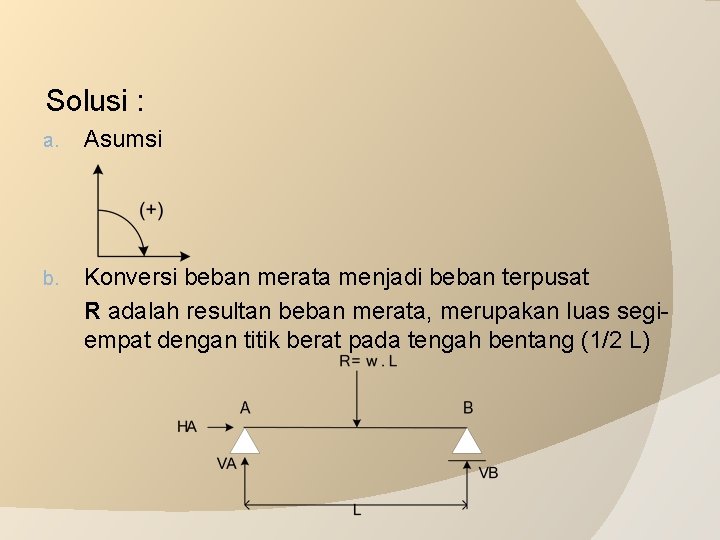

Solusi : a. Asumsi b. Konversi beban merata menjadi beban terpusat R adalah resultan beban merata, merupakan luas segiempat dengan titik berat pada tengah bentang (1/2 L)

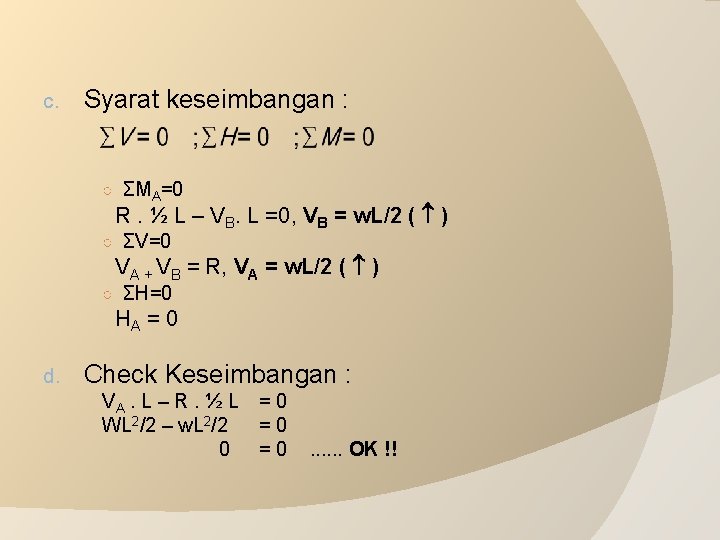

c. Syarat keseimbangan : ○ ΣMA=0 R. ½ L – VB. L =0, VB = w. L/2 ( ) ○ ΣV=0 VA + VB = R, VA = w. L/2 ( ) ○ ΣH=0 HA = 0 d. Check Keseimbangan : VA. L – R. ½ L = 0 WL 2/2 – w. L 2/2 = 0 0 = 0 . . . OK !!

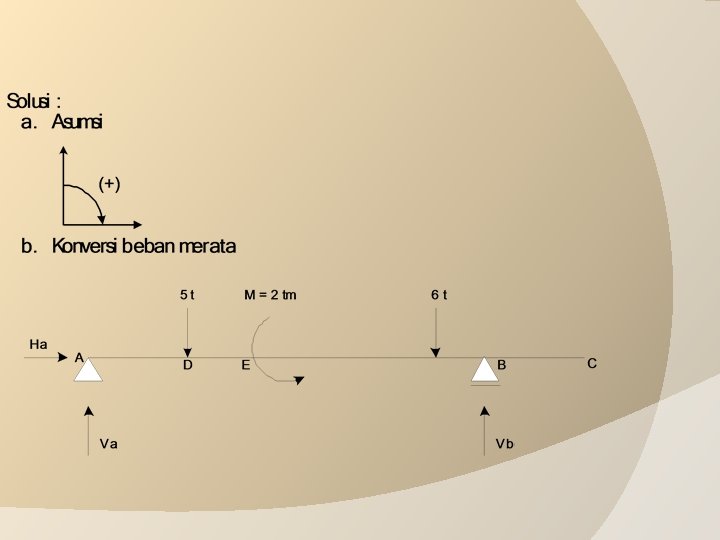

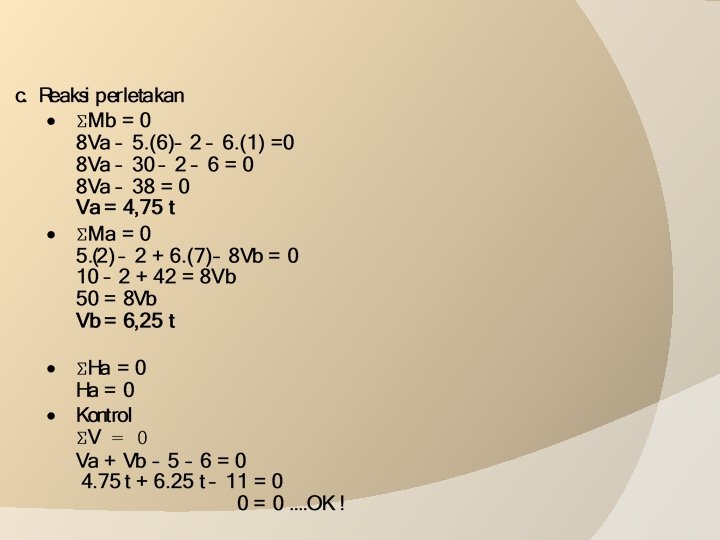

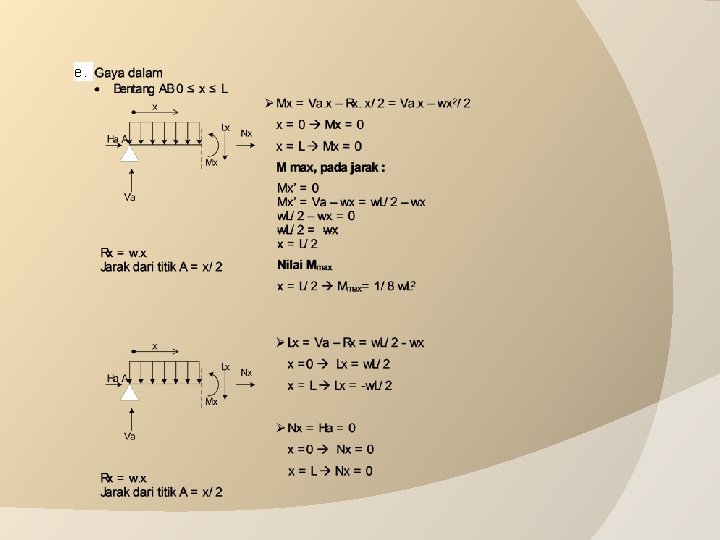

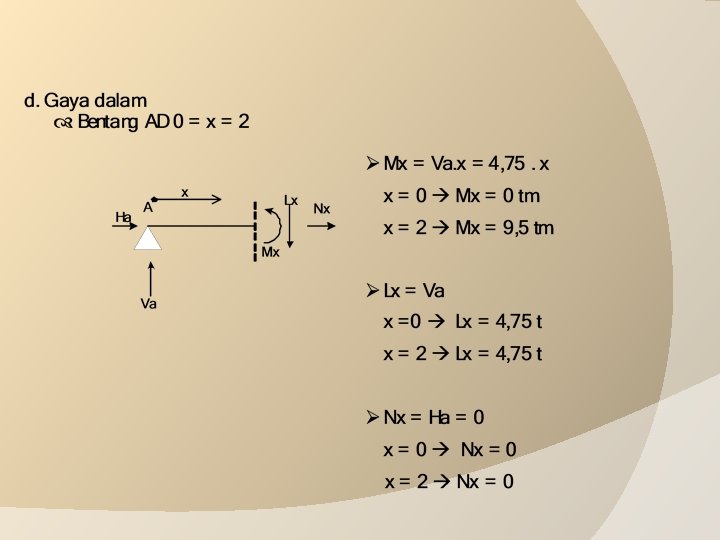

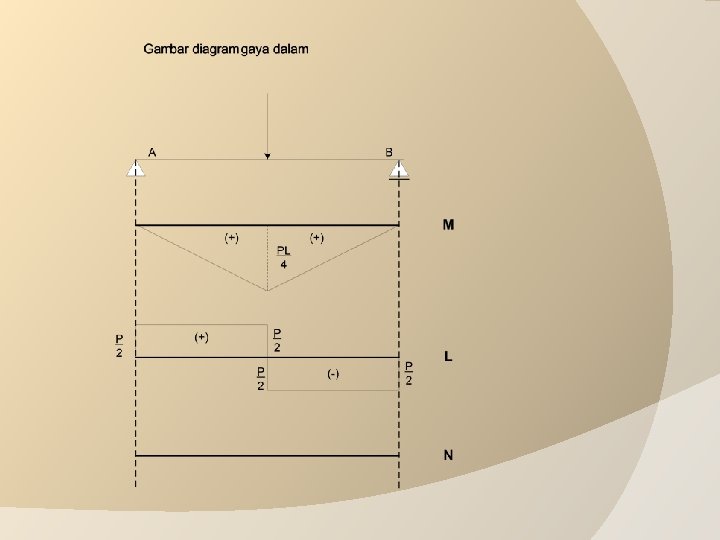

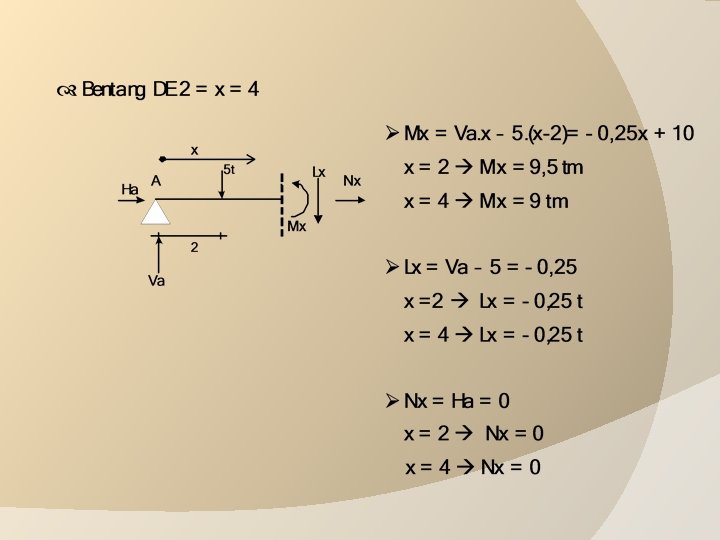

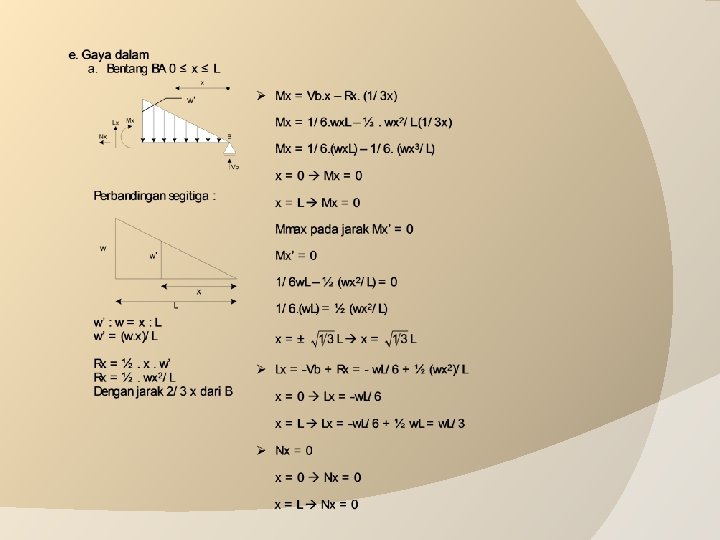

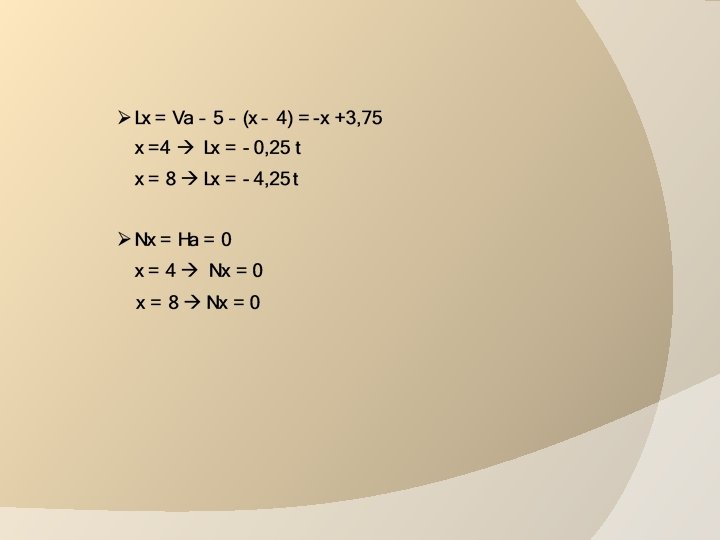

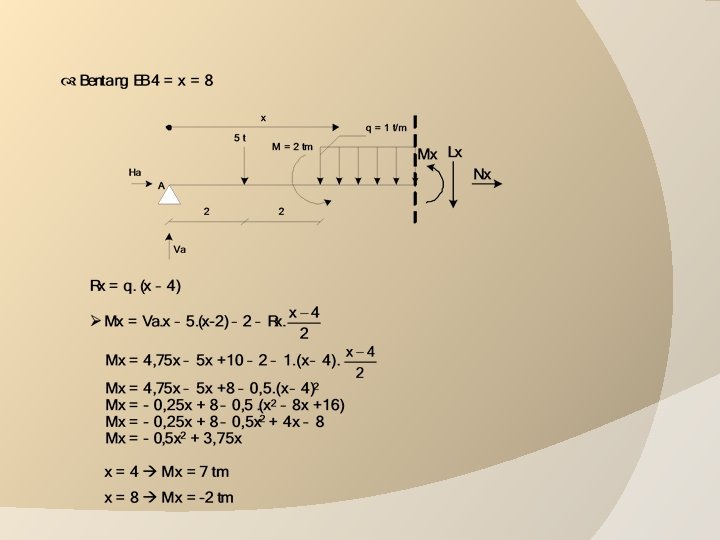

e.

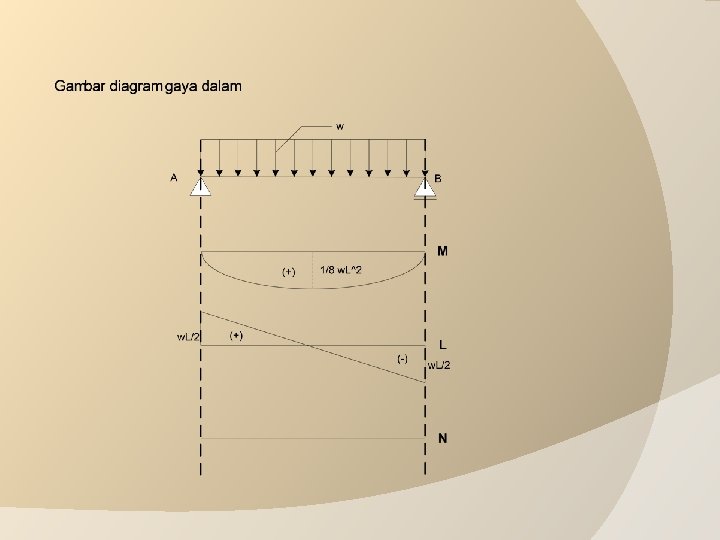

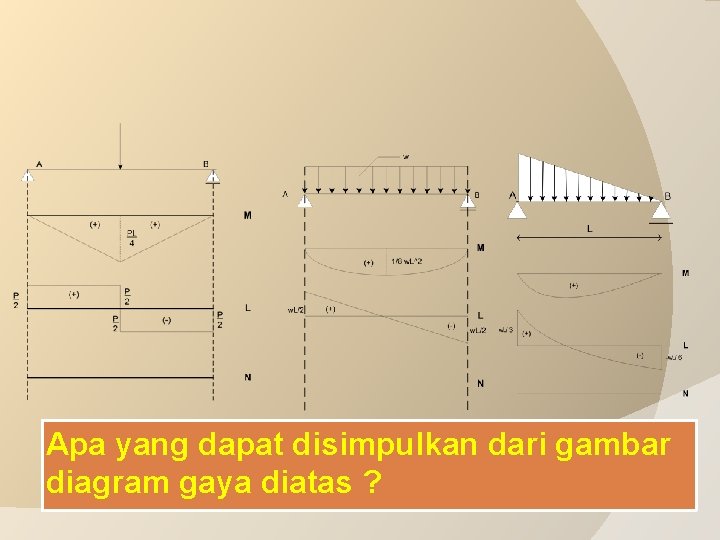

Apa yang dapat disimpulkan dari gambar diagram gaya diatas ?

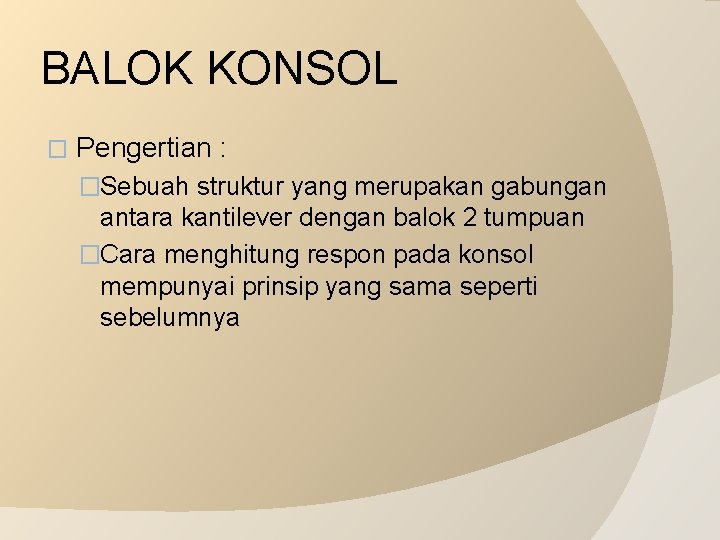

BALOK KONSOL � Pengertian : �Sebuah struktur yang merupakan gabungan antara kantilever dengan balok 2 tumpuan �Cara menghitung respon pada konsol mempunyai prinsip yang sama seperti sebelumnya

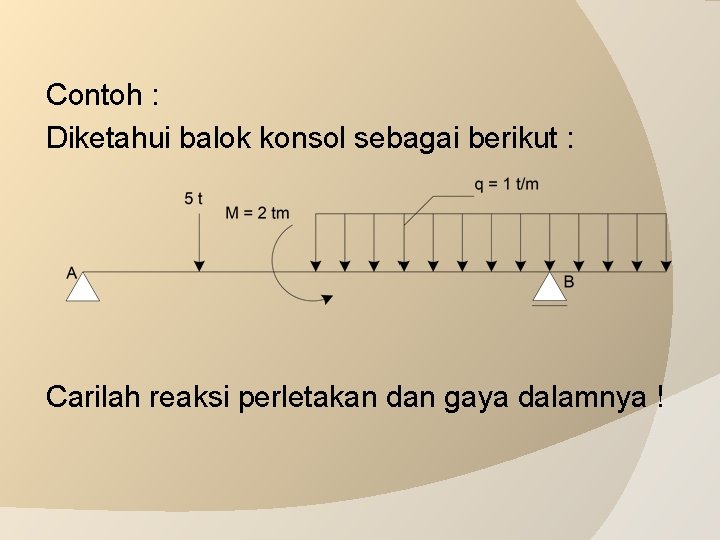

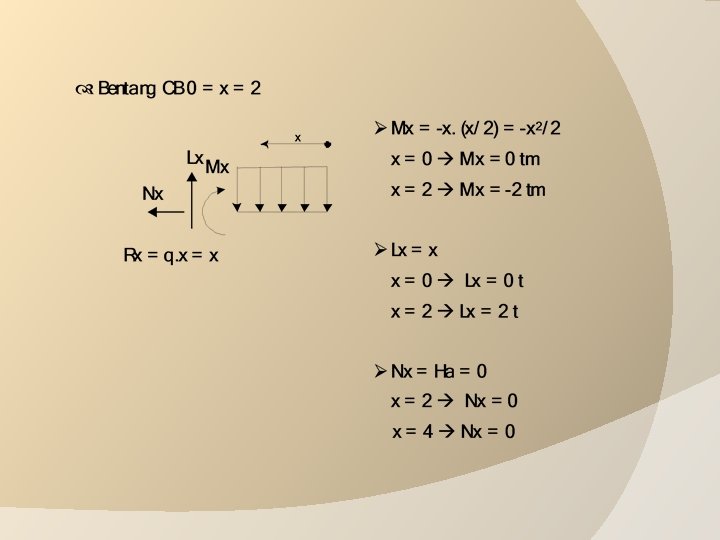

Contoh : Diketahui balok konsol sebagai berikut : Carilah reaksi perletakan dan gaya dalamnya !
